Waarom is een flexibele hoofdtelefoonantenne essentieel voor draadloze audioapparaten van de volgende generatie?

Naarmate draadloze oordopjes en hoofdtelefoons kleiner, slimmer en rijker aan functies worden, speelt het antenneontwerp een steeds belangrijkere rol bij het handhaven van betrouwbare draadloze communicatie.Qianmuontwikkelt deFlexibele hoofdtelefoonantennevoor TWS-oordopjes, draadloze hoofdtelefoons, beengeleidingsapparaten en andere compacte Bluetooth-audioproducten, die flexibele, ultradunne en aanpasbare RF-oplossingen bieden voor toepassingen met beperkte ruimte.

Een betrouwbare antenne is essentieel voor stabiele Bluetooth-communicatie, vooral wanneer draadloze hoofdtelefoons in extreem compacte en onregelmatige interne ruimtes moeten werken. AFlexibele hoofdtelefoonantennemaakt gebruik van een flexibel PI- of LCP-substraat met een nauwkeurig geleidend stralingspatroon, waardoor de antenne zich kan aanpassen aan gebogen oppervlakken terwijl betrouwbare RF-prestaties behouden blijven.

Inhoudsopgave

• Waarom is het antenneontwerp zo belangrijk in moderne hoofdtelefoons?
• Wat is een flexibele hoofdtelefoonantenne?
• Hoe werkt een flexibele hoofdtelefoonantenne?
• Wat zijn de belangrijkste voordelen van een flexibele hoofdtelefoonantenne?
• Waar kunnen flexibele hoofdtelefoonantennes worden gebruikt?
• Met welke technische specificaties moeten kopers rekening houden?
• Hoe verhoudt het zich tot traditionele antennes?
• Hoe moeten fabrikanten de juiste antenne kiezen?
• Waarom zijn productie en RF-testen belangrijk?
• Veelgestelde vragen
• Conclusie

Waarom is het antenneontwerp zo belangrijk in moderne hoofdtelefoons?

Draadloze hoofdtelefoons zijn afhankelijk van radiofrequentiecommunicatie om audio uit te wisselen en gegevens te bedienen met smartphones, tablets, computers en andere Bluetooth-apparaten. Hoewel een antenne slechts een kleine hoeveelheid fysieke ruimte in beslag neemt, kan het ontwerp ervan een grote invloed hebben op de draadloze prestaties.

De interne omgeving van moderne TWS-oordopjes is bijzonder uitdagend. Batterijen, luidsprekers, microfoons, oplaadcomponenten, processors, afschermingsstructuren en mechanische componenten strijden allemaal om de beperkte ruimte. Tegelijkertijd werkt de antenne dicht bij het menselijk lichaam, wat de RF-voortplanting en signaalkarakteristieken kan beïnvloeden.

Traditionele antenneoplossingen vereisen mogelijk speciale PCB-ruimte of een relatief groot installatiegebied. Een flexibele antenne geeft ingenieurs meer vrijheid om het stralingselement langs gebogen interne oppervlakken, batterijcompartimenten, stengels of andere beschikbare gebieden te plaatsen.

Voor fabrikanten die compacte Bluetooth-producten ontwikkelen, moet de antenneselectie daarom worden overwogen tijdens de vroege mechanische en RF-ontwerpfasen, in plaats van te worden behandeld als een eindmontagecomponent.

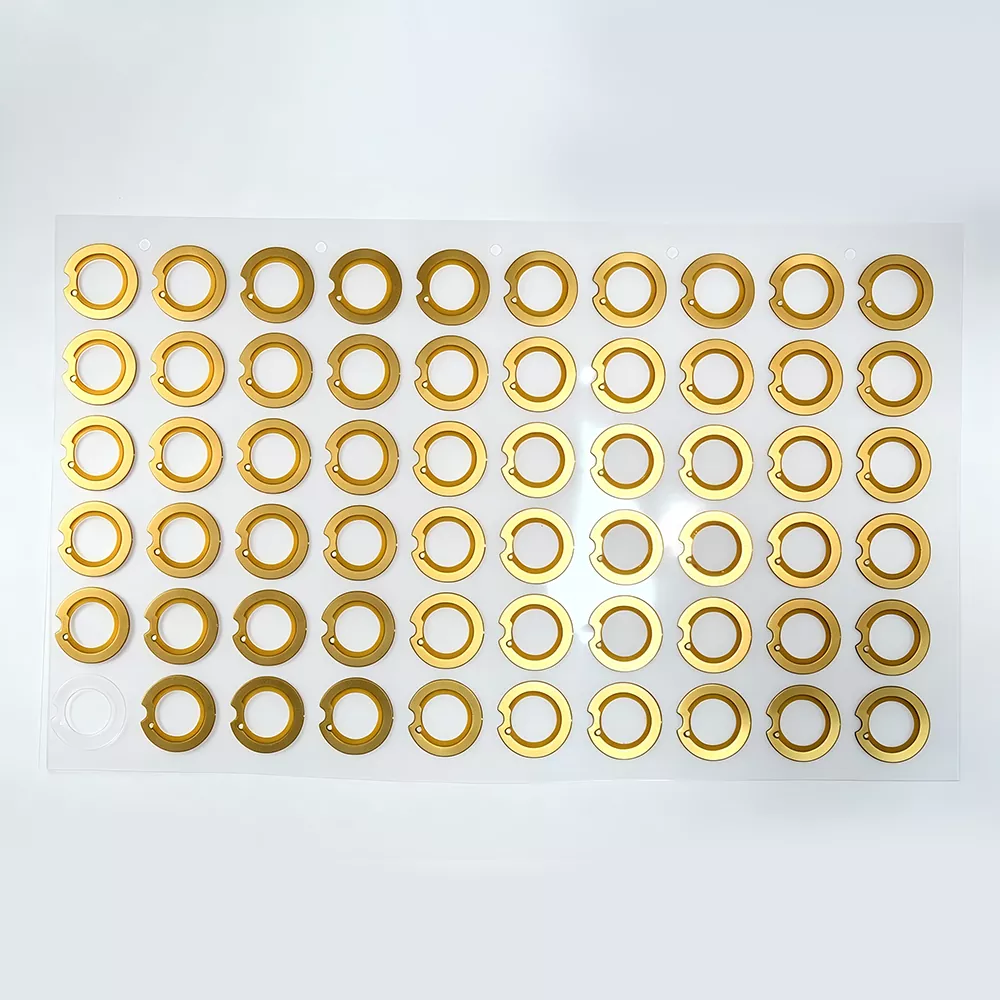

Wat is een flexibele hoofdtelefoonantenne?

A Flexibele hoofdtelefoonantenneis een miniatuur RF-antenne ontworpen voor compacte draadloze audioapparaten. Het maakt doorgaans gebruik van een flexibel PI- of LCP-substraat met een geleidend stralingspatroon dat is gevormd door middel van precisieproductie- en etsprocessen.

In tegenstelling tot stijve PCB-antennes kan de flexibele structuur buigen en zich aanpassen aan gebogen of onregelmatige oppervlakken. Dit maakt het bijzonder geschikt voor producten waarbij de beschikbare antenneholte smal of gebogen is of moeilijk te plaatsen is met conventionele stijve componenten.

Flexibele hoofdtelefoonantennes zijn doorgaans ontworpen voor de 2,4 GHz Bluetooth ISM-band en kunnen moderne Bluetooth-toepassingen ondersteunen. Afhankelijk van het project kunnen fabrikanten de antenneafmetingen, het substraat, de kabellengte, de terminalconfiguratie en de installatiemethode aanpassen aan de productarchitectuur.

Deze ontwerpflexibiliteit maakt FPC-gebaseerde antennes bijzonder aantrekkelijk voor TWS-oordopjes, draadloze hoofdtelefoons, beengeleidingshoofdtelefoons, nekbandapparaten en andere compacte draadloze producten.

Hoe werkt een flexibele hoofdtelefoonantenne?

Het werkingsprincipe van een flexibele hoofdtelefoonantenne is gebaseerd op het omzetten van elektrische RF-signalen in elektromagnetische golven en het ontvangen van elektromagnetische energie uit de omgeving.

1. De Bluetooth-chipset genereert een hoogfrequent elektrisch signaal.
2. Het RF-signaal plant zich via het transmissiepad in de richting van de antenne.
3. Het geleidende stralingspatroon zet het elektrische signaal om in elektromagnetische energie.
4. De antenne straalt het signaal uit naar de omgeving.
5. Tijdens ontvangst vangt de antenne elektromagnetische signalen op die door het gekoppelde Bluetooth-apparaat worden verzonden.
6. De ontvangen RF-energie wordt omgezet in een elektrisch signaal en overgedragen naar de Bluetooth-communicatiemodule.

Omdat hoofdtelefoons en oordopjes dicht bij het menselijk lichaam worden gedragen, zijn antenneafstemming, aarding en positionering bijzonder belangrijk. Het menselijk lichaam, de batterij, metalen componenten en behuizingsmaterialen kunnen allemaal de impedantie en stralingskarakteristieken van de antenne beïnvloeden.

Een goede RF-afstemming is daarom essentieel. Een goed ontworpen antenne moet worden geëvalueerd in de daadwerkelijke productbehuizing, in plaats van alleen als geïsoleerd onderdeel te worden getest. Dit helpt ingenieurs om ontstemmingseffecten te identificeren en de uiteindelijke draadloze prestaties te optimaliseren.

Wat zijn de belangrijkste voordelen van een flexibele hoofdtelefoonantenne?

Ultradunne constructie

Ruimte is een van de grootste uitdagingen bij de ontwikkeling van TWS-oordopjes. Dankzij de flexibele FPC-antenneconstructie kunnen fabrikanten een RF-component in nauwe ruimtes integreren zonder een overmatig mechanisch volume in beslag te nemen.

Afhankelijk van de configuratie kan de flexibele antennedikte beschikbaar zijn in ongeveer 0,12–0,30 mm, met gebruikelijke opties zoals 0,15 mm, 0,20 mm en 0,25 mm. Dit helpt productontwerpers de waardevolle interne ruimte te optimaliseren.

Uitstekende flexibiliteit

Dankzij het flexibele substraat kan de antenne gebogen en onregelmatige interne oppervlakken volgen. Dit is vooral handig wanneer een conventionele stijve antenne niet in de beschikbare structuur past.

Voor producten die worden blootgesteld aan herhaaldelijk buigen of mechanische bewegingen is de buigduurzaamheid een andere belangrijke overweging. Een juiste substraatkeuze en lijmontwerp kunnen de mechanische betrouwbaarheid tijdens langdurig gebruik verbeteren.

Stabiele Bluetooth RF-prestaties

De prestaties van de antenne zijn afhankelijk van meer dan alleen het stralingselement zelf. Het ontwerp van het voedingspunt, de aarding, de impedantie-aanpassing, de installatiepositie en componenten in de buurt kunnen allemaal de RF-eigenschappen beïnvloeden.

Om deze reden zou een professionele antenneleverancier RF-ontwerpondersteuning en afstemmingsaanbevelingen moeten kunnen bieden in plaats van eenvoudigweg een standaardantenne te leveren.

Eenvoudige montage

Flexibele antennes kunnen worden geleverd met een hittebestendige zelfklevende achterkant, waardoor ze rechtstreeks op het beoogde interne oppervlak kunnen worden bevestigd. Dit kan de behoefte aan extra mechanische bevestigingsstructuren verminderen en de montage vereenvoudigen.

Hoge aanpassingsmogelijkheden

Verschillende hoofdtelefoonbehuizingen vereisen verschillende antennegeometrieën. Een maatwerkoplossing kan variaties opvangen in:

• Antenneomtrek en afmetingen
• Bedrijfsfrequentie
• Lengte van het lood
• Connector- en terminaltype
• PI- of LCP-substraat
• Installatielocatie
• Buigradius
• Structuur van productbehuizing

Waar kunnen flexibele hoofdtelefoonantennes worden gebruikt?

Hoewel de technologie sterk geassocieerd is met TWS-oordopjes, kunnen flexibele antennes een veel breder scala aan compacte draadloze audioproducten ondersteunen.

Met welke technische specificaties moeten kopers rekening houden?

Bij het aanschaffen van een flexibele antenne bij een Chinese fabrikant of leverancier moeten kopers zowel de elektrische als de mechanische specificaties beoordelen. Een antenne die in de beschikbare ruimte past, heeft mogelijk nog steeds RF-afstemming nodig nadat deze in het eindproduct is geïnstalleerd.

Deze waarden moeten worden behandeld als referentiespecificaties. De uiteindelijke prestaties zijn afhankelijk van het antenneontwerp, de PCB-indeling, de aardingsstructuur, het materiaal van de behuizing, de installatiepositie en de algehele RF-architectuur.

Hoe verhoudt het zich tot traditionele antennes?

Fabrikanten moeten over het algemeen verschillende antennetechnologieën overwegen, waaronder veerantennes, stijve PCB-antennes en flexibele FPC-antennes. De meest geschikte optie hangt af van de productarchitectuur, de beschikbare ruimte, het kostendoel, de RF-vereisten en het verwachte productievolume.

Voor oordopjes met onregelmatige behuizingsstructuren of extreem beperkte interne ruimte kan de flexibele FPC-constructie een aanzienlijk mechanisch integratievoordeel bieden. Het stelt antenne-ontwerpers in staat om bestaande componenten te omzeilen in plaats van te eisen dat de hele productstructuur een stijve antenne huisvest.

Hoe moeten fabrikanten de juiste antenne kiezen?

Het selecteren van een hoofdtelefoonantenne moet beginnen met het eindproduct en niet met een algemene antennecatalogus. De volgende factoren kunnen fabrikanten helpen een betrouwbaardere beslissing te nemen.

1. Meet de beschikbare ruimte.Geef nauwkeurige informatie over de lengte, breedte, hoogte, rondingen en omliggende componenten van de antenneholte.
2. Definieer de RF-vereisten.Bevestig het Bluetooth-frequentiebereik, de verwachte communicatieafstand, impedantievereisten en de locatie van de antenne.
3. Denk aan huisvestingsmaterialen.Kunststof, metaal, batterijen, afschermingscomponenten en andere geleidende structuren kunnen de RF-prestaties beïnvloeden.
4. Evalueer mechanische vereisten.Producten die worden blootgesteld aan trillingen, beweging of herhaaldelijk buigen vereisen de juiste flexibiliteit en prestatie van de bevestiging.
5. Prototypemonsters aanvragen.Het testen van de antenne in de daadwerkelijke behuizing levert zinvollere resultaten op dan het onafhankelijk evalueren van de antenne.
6. Beoordeel de productiemogelijkheden.Beoordeel bij massaproductieprojecten de consistentie van kwaliteit, RF-testen, maatwerk, documentatie en leveringsmogelijkheden.

Door tijdens de ontwikkelingsfase nauwkeurige 2D- of 3D-producttekeningen aan te leveren, kan de antennefabrikant het ontwerp efficiënter optimaliseren. Prototypevalidatie kan vervolgens helpen het risico op het ontdekken van RF-problemen te verminderen nadat de tooling en massaproductie zijn begonnen.

Waarom zijn productie en RF-testen belangrijk?

De prestaties van de antenne zijn sterk afhankelijk van de consistentie van de productie. Kleine variaties in afmetingen, geleidende patronen, connectorpositionering, lijmplaatsing of substraatkarakteristieken kunnen het uiteindelijke RF-resultaat beïnvloeden.

Daarom moet een ervaren antennefabrikant meer leveren dan alleen een fysiek onderdeel. RF-engineering, monsterontwikkeling, impedantiematching, afstemming, productie-inspectie en technische documentatie kunnen allemaal bijdragen aan een voorspelbaarder productontwikkelingsproces.

Professioneel RF-testen kunnen prestatieverificatie in een echovrije kamer, omgevingstesten, temperatuurcycli, mechanische buigtests en andere kwaliteitscontroleprocedures omvatten volgens de toepassingsvereisten.

Bij internationale inkoop zijn ook documentatie en kwaliteitsborging van belang. Afhankelijk van het project hebben kopers mogelijk documentatie over materiaalconformiteit, inspectierapporten, verpakkingsinformatie, commerciële documenten en andere exportgerelateerde ondersteuning nodig.

Veelgestelde vragen

Vraag 1: Wat is een flexibele hoofdtelefoonantenne?

Een flexibele hoofdtelefoonantenne is een dunne, buigbare RF-antenne die is ontworpen voor compacte draadloze audioproducten zoals TWS-oordopjes, Bluetooth-hoofdtelefoons, beengeleidingshoofdtelefoons en draadloze headsets. Dankzij het flexibele substraat kan het zich aanpassen aan gebogen interne oppervlakken.

Vraag 2: Kan een flexibele hoofdtelefoonantenne Bluetooth 5.3 ondersteunen?

Ja. Een goed ontworpen 2,4 GHz-antenne kan worden gebruikt met Bluetooth 5.3-toepassingen wanneer de RF-indeling, impedantie-matching, aarding en installatievoorwaarden correct zijn geïmplementeerd.

Vraag 3: Kunnen de antenneafmetingen worden aangepast?

Ja. Flexibele antennes kunnen worden aangepast aan de interne ruimte en mechanische structuur van het product. Parameters zoals lengte, breedte, vorm, dikte, kabellengte, connectorconfiguratie en installatiemethode kunnen worden aangepast aan de projectvereisten.

Vraag 4: Welke substraatmaterialen zijn algemeen verkrijgbaar?

PI en LCP zijn veelgebruikte flexibele antennesubstraatmaterialen. Het geschikte materiaal hangt af van de vereiste RF-eigenschappen, mechanische flexibiliteit, temperatuuromstandigheden, betrouwbaarheidseisen en beoogde productiekosten.

Vraag 5: Kan een flexibele antenne een zelfklevende achterkant gebruiken?

Ja. Een zelfklevende achterkant kan de installatie vereenvoudigen doordat de antenne rechtstreeks op het beoogde interne oppervlak kan worden bevestigd. Het lijmtype moet worden gekozen op basis van de bedrijfstemperatuur, het materiaal van de behuizing, het montageproces en de verwachte gebruiksomstandigheden.

Vraag 6: Welke informatie moeten kopers verstrekken bij het aanvragen van een op maat gemaakte antenne?

Kopers moeten idealiter producttekeningen, beschikbare antenneruimte, PCB-lay-outinformatie, doelfrequentieband, connectorvereisten, behuizingsmateriaal, installatiepositie, mechanische vereisten en verwachte toepassingsomgeving verstrekken. Deze informatie helpt de fabrikant bij het ontwikkelen van een geschiktere antenne-oplossing.

Vraag 7: Waarom moeten de antenneprestaties in het eindproduct worden getest?

De antenne werkt niet zelfstandig. Batterijen, PCB's, metalen componenten, plastic behuizingen, aardingsstructuren en het menselijk lichaam kunnen allemaal de RF-prestaties beïnvloeden. Het testen van de antenne in de uiteindelijke behuizing biedt daarom een ​​meer realistische evaluatie van de verbindingsstabiliteit en de algehele draadloze prestaties.

Conclusie

De groeiende vraag naar kleinere en intelligentere draadloze audioproducten zorgt voor steeds complexere uitdagingen op het gebied van antenne-integratie. AFlexibele hoofdtelefoonantennebiedt een effectieve oplossing door compacte afmetingen, mechanische flexibiliteit, aanpasbare geometrie en betrouwbare Bluetooth RF-prestaties te combineren. Voor TWS-oordopjes, hoofdtelefoons met beengeleiding, nekbandapparaten en andere compacte draadloze producten kan flexibele antennetechnologie een grotere ontwerpvrijheid bieden en fabrikanten helpen drukke interne structuren te overwinnen.

Voor bedrijven die een op maat gemaakte antenne-oplossing zoeken, kan de samenwerking met een ervaren fabrikant de ontwikkeling van prototypen, RF-afstemming, testen en massaproductie vereenvoudigen. Als u een nieuwe draadloze hoofdtelefoon, TWS-oordopje of Bluetooth-audioproduct ontwikkelt en een antenne nodig heeft die is afgestemd op uw specifieke mechanische en RF-vereisten,neem contact met ons opom uw tekeningen, technische specificaties, aanpassingsvereisten, monsters en productieplannen te bespreken met het Qianmu antenne-engineeringteam.
