Hoe kan een ingebouwde FM-radioantenne de signaalontvangst in compacte elektronische apparaten verbeteren

Qianmuontwikkelt deIngebouwde FM-radioantennevoor compacte FM-producten die een betrouwbare ontvangst vereisen zonder een zichtbare externe antenne toe te voegen. Deze compacte RF-component is ontworpen voor de 88-108 MHz FM-omroepband en combineert een ferrietkern, nauwkeurig gewikkelde koperen spoel en flexibele aansluitmogelijkheden voor auto-audiosystemen, Bluetooth-luidsprekers, draagbare radio's, smart home-apparatuur en andere elektronische apparaten.

Een ingebouwde FM-antenne is meer dan een ruimtebesparende vervanging voor een telescoopantenne. Dankzij de magnetische inductiestructuur met ferrietkern, de nauwkeurige spoelwikkeling, de compacte vormfactor en het aanpasbare aansluitontwerp kunnen fabrikanten FM-ontvangst integreren in producten waarbij installatieruimte en uiterlijk belangrijk zijn. In deze gids wordt uitgelegd hoe een ingebouwde FM-radioantenne werkt, wat de technische kenmerken zijn, geschikte toepassingen, installatieoverwegingen en de belangrijkste factoren waarmee kopers rekening moeten houden bij het aanschaffen van een antenne voor OEM- of ODM-projecten.

Inhoudsopgave

• Wat is een ingebouwde FM-radioantenne?
• Hoe werkt een ingebouwde FM-radioantenne?
• Wat zijn de belangrijkste kenmerken?
• Waar kan het worden gebruikt?
• Wat zijn de technische specificaties?
• Hoe moet de antenne worden geïnstalleerd?
• Hoe moeten kopers de juiste antenne selecteren?
• Hoe verhoudt het zich tot andere FM-antennes?
• Veelgestelde vragen
• Waarom een ​​op maat gemaakte FM-antenne overwegen?

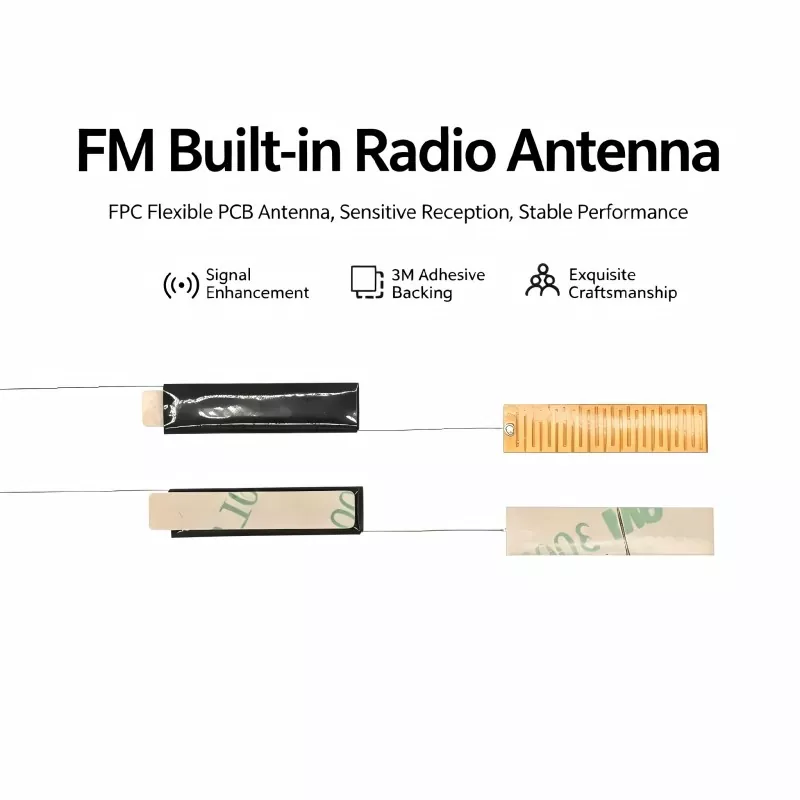

Wat is een ingebouwde FM-radioantenne?

Een ingebouwde FM-radioantenne is een intern passief RF-ontvangstonderdeel dat is ontworpen om FM-uitzendsignalen te ontvangen terwijl het in het elektronische apparaat blijft. In tegenstelling tot een conventionele telescopische antenne die buiten de behuizing uitsteekt, kan een interne antenne in de productstructuur worden verborgen, waardoor fabrikanten een strak uiterlijk kunnen behouden en tegelijkertijd efficiënt gebruik kunnen maken van de beperkte interne ruimte.

Een typisch ferrietkernontwerp bestaat uit een ferrietkern met hoge permeabiliteit, nauwkeurig gewikkelde geëmailleerde koperdraad, isolatiebescherming en aansluitklemmen of geleidingsdraden. Het ferrietmateriaal concentreert het magnetische veld rond de spoel, terwijl de wikkelstructuur is ontworpen om ontvangst over het beoogde FM-frequentiebereik te ondersteunen.

Voor fabrikanten die compacte consumentenelektronica ontwikkelen, kan deze structuur de productintegratie vereenvoudigen. De antenne kan worden gepositioneerd volgens de PCB-indeling en het behuizingsontwerp, zodat er geen speciale externe antenne-opening nodig is.

Voor meer productspecifieke informatie kunnen kopers de productpagina Ingebouwde FM-radioantenne bekijken.

Hoe werkt een ingebouwde FM-radioantenne?

Het werkingsprincipe is voornamelijk gebaseerd op elektromagnetische inductie en resonantie. Wanneer een FM-uitzendsignaal de antenne bereikt, helpt de ferrietkern het hoogfrequente magnetische veld rond de spoel te concentreren. De nauwkeurig gewikkelde geleider zet de elektromagnetische energie vervolgens om in een elektrisch RF-signaal dat door het ontvangstcircuit kan worden verwerkt.

1. Magnetische veldconcentratie

De ferrietkern met hoge permeabiliteit concentreert hoogfrequente magnetische velden rond de wikkeling. Deze structuur is vooral handig wanneer fabrikanten een antenne nodig hebben die in een compacte interne ruimte past en tegelijkertijd een betrouwbare FM-ontvangst behoudt.

2. Elektromagnetische conversie

De koperen spoel rond de ferrietkern reageert op het veranderende magnetische veld en genereert een elektrisch signaal. Dit signaal wordt vervolgens via de antenneaansluiting naar het FM-ontvangercircuit overgedragen.

3. Frequentieresonantie

Spoelwikkelparameters, inclusief het aantal windingen en de wikkelopstelling, beïnvloeden de frequentiekarakteristieken van de antenne. Een juiste afstemming zorgt ervoor dat de antenne binnen de beoogde FM-band werkt en ondersteunt een stabiele ontvangst.

4. Signaaloverdracht

Na de conversie gaat het ontvangen RF-signaal via de antennekabel of verbindingspinnen naar de circuits van de FM-ontvanger, waar het wordt versterkt, gedecodeerd en omgezet in audio-uitvoer.

Wat zijn de belangrijkste kenmerken?

Bij het selecteren van een interne FM-antenne voor een commercieel product houden ingenieurs doorgaans rekening met ontvangstprestaties, fysieke afmetingen, interferentieweerstand, bedrijfstemperatuur en integratieflexibiliteit. De volgende kenmerken maken een ingebouwd ontwerp met ferrietkern geschikt voor veel compacte apparaten.

• Werkbereik 88–108 MHz:Ontworpen rond het veelgebruikte FM-uitzendfrequentiebereik.
• Compacte interne structuur:Hiermee kunnen fabrikanten FM-ontvangst integreren zonder een uitstekende externe antenne.
• Precisie spoelwikkeling:Ondersteunt consistente elektrische kenmerken en frequentieprestaties.
• Ferrietkernconstructie:Concentreert magnetische velden en ondersteunt een efficiënte signaalontvangst.
• Interferentiebewust ontwerp:Isolatie- en structurele overwegingen kunnen ongewenste elektromagnetische interferentie helpen verminderen.
• Flexibel maatwerk:Kernafmetingen, wikkelparameters, kabellengte, pinnen en connectoren kunnen worden aangepast aan de productvereisten.
• Brede bedrijfstemperatuur:Het genoemde Qianmu-ontwerp specificeert een werking van -20°C tot +85°C.

Waar kan het worden gebruikt?

De compacte structuur van een interne FM-antenne maakt deze geschikt voor producten waarbij blootstelling aan externe antennes ongewenst of onpraktisch is. Toepassingen kunnen variëren van consumentenelektronica tot auto- en industriële apparatuur.

Wat zijn de technische specificaties?

Technische specificaties moeten altijd worden afgestemd op het ontvangercircuit, de behuizing, de installatiepositie en de doelmarkt. De volgende specificaties vertegenwoordigen de Qianmu-productconfiguratie waarnaar wordt verwezen en kunnen dienen als uitgangspunt voor technische evaluatie.

De werkelijke prestaties kunnen variëren afhankelijk van het ontvanger-IC, de PCB-indeling, het materiaal van de behuizing, de omringende elektromagnetische omgeving, de lokale signaalsterkte en de installatiepositie van de antenne. Daarom blijft het testen van prototypen belangrijk vóór massaproductie.

Hoe moet de antenne worden geïnstalleerd?

Een juiste plaatsing is essentieel voor een consistente FM-ontvangst. Zelfs een goed ontworpen antenne kan verminderde prestaties ervaren als deze dichtbij sterke interferentiebronnen of ongeschikte materialen wordt geplaatst.

Stap 1: Selecteer de installatiepositie

Plaats de antenne in een relatief open binnengebied en, waar praktisch mogelijk, dicht bij het binnenoppervlak van de behuizing. Plaats het apparaat niet direct naast hoogfrequente chips, stroomcomponenten, warmtebronnen of andere sterke interferentiebronnen.

Stap 2: Zet de antenne vast

Een geïsoleerde zelfklevende achterkant kan een eenvoudige installatiemethode bieden voor compatibele ontwerpen. De montagemethode moet de antenne stevig op zijn plaats houden en beweging voorkomen die de herhaalbaarheid tijdens de werking van het product zou kunnen beïnvloeden.

Stap 3: Sluit de antenne aan

Sluit de antennekabel of -pinnen aan op de aangewezen FM-antenne-interface op de printplaat. Gesoldeerde verbindingen moeten veilig zijn en vrij van kortsluitingen, terwijl stekkerverbindingen voldoende mechanische grip moeten hebben.

Stap 4: Test de ontvangst

Na de montage schakelt u het apparaat in en voert u een FM-zenderscan uit. Evalueer het aantal zenders, de helderheid van het geluid, achtergrondgeluiden, signaalstabiliteit en ontvangstconsistentie op verschillende locaties.

Hoe moeten kopers de juiste antenne selecteren?

De prijs alleen mag de antennekeuze niet bepalen. Voor OEM- en ODM-projecten moeten inkoopteams en ingenieurs de antenne evalueren als onderdeel van het complete RF-systeem.

1. Bevestig het frequentiebereik:Zorg ervoor dat de antenne geschikt is voor de beoogde FM-uitzendband.
2. Controleer de beschikbare ruimte:Geef nauwkeurige behuizings- en PCB-afmetingen op voordat u de antennestructuur selecteert.
3. Bekijk de verbindingsmethode:Specificeer de kabellengte, het terminalontwerp, het connectortype of de PCB-verbindingsvereisten.
4. Evalueer de werkomgeving:Voor auto-, draagbare, binnen- en buitenproducten kunnen verschillende mechanische en thermische overwegingen nodig zijn.
5. Overweeg elektromagnetische interferentie:Identificeer nabijgelegen processors, schakelende voedingen, beeldschermen, motoren en andere potentiële geluidsbronnen.
6. Monsters aanvragen:Test de antenne in de daadwerkelijke behuizing en met het beoogde FM-ontvangercircuit voordat u massaproductie goedkeurt.
7. Maatwerk bespreken:Voor volumeprojecten kunnen aangepaste kernafmetingen en wikkelparameters een betere integratie bieden dan een generieke antenne.

Hoe verhoudt het zich tot andere FM-antennes?

Verschillende antennestructuren voldoen aan verschillende productvereisten. Een PCB-antenne kan handig zijn als de PCB voldoende ruimte biedt, terwijl een telescopische antenne handig kan zijn als een blootliggende antenne acceptabel is. Een ingebouwd ontwerp met ferrietkern is vooral relevant wanneer fabrikanten prioriteit geven aan verborgen installatie en compacte mechanische integratie.

Veelgestelde vragen

1. Welke frequentie ondersteunt een ingebouwde FM-radioantenne?

De Qianmu-antenne waarnaar wordt verwezen, is ontworpen voor de 88-108 MHz FM-omroepband. Specifieke frequentievereisten kunnen worden besproken tijdens maatwerk voor verschillende toepassingen en markten.

2. Kunnen de antenneafmetingen en kabellengte worden aangepast?

Ja. Aanpassing kan de grootte van de ferrietkern, spoelwikkelingsparameters, kabellengte, pinmaterialen en connectortypen omvatten. Dankzij deze opties kan de antenne beter aansluiten op de beschikbare behuizing en PCB-indeling.

3. Is een ingebouwde antenne geschikt voor auto-audiosystemen?

Ja. Ingebouwde FM-antenneontwerpen kunnen worden geïntegreerd in audiosystemen in de auto, Bluetooth-radio's, multimediahoofdeenheden en soortgelijke apparatuur. Automobielprojecten moeten worden geëvalueerd door middel van daadwerkelijke installatie en RF-tests, omdat voertuigconstructies en elektronica de ontvangst kunnen beïnvloeden.

4. Zijn de prestaties van de antenne afhankelijk van de PCB-indeling?

Ja. De ontvangstprestaties worden niet alleen beïnvloed door de antenne, maar ook door het ontvanger-IC, de PCB-indeling, de aarding, de omliggende componenten, de structuur van de behuizing en de elektromagnetische omgeving. Het testen van prototypen wordt aanbevolen vóór massaproductie.

5. Kunnen er monsters worden verstrekt vóór de bulkproductie?

Monsterevaluatie is een belangrijk onderdeel van de ontwikkeling van antennes op maat. Kopers kunnen de monstervereisten met Qianmu bespreken en de antenne testen in het beoogde apparaat voordat ze overgaan tot volumeproductie.

Waarom een ​​op maat gemaakte FM-antenne overwegen?

Voor fabrikanten die elektronische producten met FM-ondersteuning ontwikkelen, moet de antenne worden geselecteerd als een integraal onderdeel van het RF-systeem en niet worden behandeld als een op zichzelf staand accessoire. Een goed op elkaar afgestemd ingebouwd ontwerp kan helpen installatieruimte te besparen, het uiterlijk van de behuizing schoon te houden en een praktische oplossing te bieden voor auto-, draagbare, slimme thuis- en industriële FM-toepassingen.

Qianmu biedt ingebouwde FM-antenne-oplossingen met aanpassingsmogelijkheden voor de afmetingen van de ferrietkern, spoelwikkeling, kabellengte, aansluitklemmen en structurele integratie. Voor OEM- en ODM-projecten kunnen technische teams hun frequentievereisten, beschikbare ruimte, PCB-interface, gebruiksomgeving en verwachte ontvangstprestaties definiëren voordat de monsters worden gevalideerd. Als u een nieuw FM-product ontwikkelt of op zoek bent naar een betrouwbare Chinese antenneproductiepartner,neem contact met ons opom uw aanvraag te bespreken, een oplossing op maat aan te vragen en een monsterevaluatie met Qianmu te starten.
