PIFA-antenne

Wat is een PIFA-antenne

PIFA-antennes, ook bekend als planaire omgekeerde F-antennes, zijn een van de meest gebruikte ingebouwde stralingsantennestructuren in consumentenelektronica en IoT-apparaten. Het zijn onopvallende, geminiaturiseerde RF-antennes, ontworpen voor gesloten toepassingen.

Vergeleken met gewone keramische antennes, draadantennes en PCB-antennes is het belangrijkste voordeel hun vermogen om stabiele resonantie te behouden in metalen behuizingen, met plastic afgedichte structuren en beperkte interne ruimtes, met een sterke weerstand tegen afscherming.

Onze massaproductieproducten zijn onderverdeeld in twee reguliere structuren:

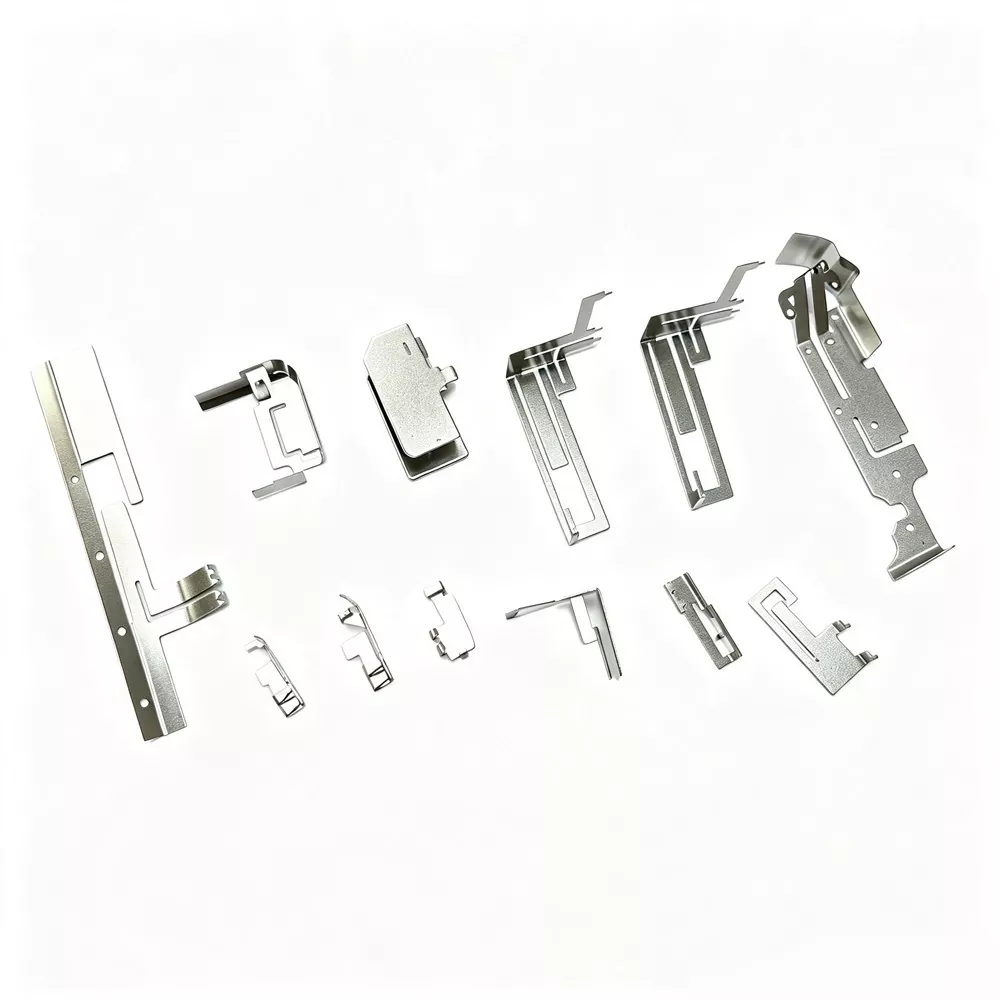

1. Veer PIFA-antenne

De veer van roestvrij staal/fosforbrons wordt gevormd door stempelen uit één stuk, met hoge hardheid, goede veerkracht, schokbestendigheid, geschikt voor op voertuigen gemonteerde, industriële besturing, sportuitrusting, raakt niet los of oxideert bij langdurig contact, geschikt voor gestandaardiseerde massaproductie.

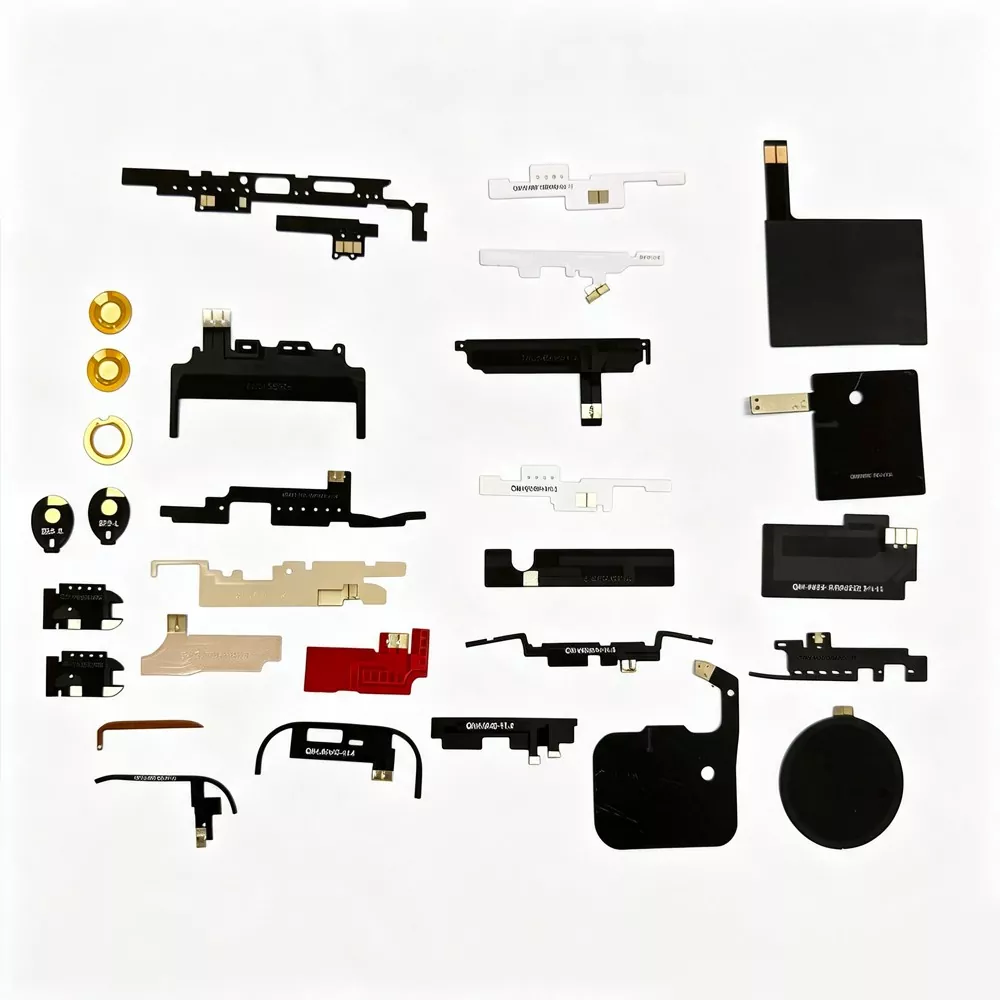

2. Enkele FPC flexibele PIFA-antenne

Met een enkellaags FPC-etsproces voor flexibele printplaten is het licht, dun, flexibel, buigbaar en aan de muur bevestigd, geschikt voor ultradunne apparaten, onregelmatige structuren en kleine lichamen. Het is momenteel de mainstream ingebouwde antenne-oplossing voor slimme hardware.

Hoe PIFA-antennes werken

Veel klanten denken ten onrechte dat de ingebouwde antenne slechts een "metalen patch" is. In feite heeft het een zeer rigoureuze radiofrequentieresonantiestructuur, en het principe kan volledig worden geverifieerd door spectrumanalysatoren, netwerkanalysatoren en echovrije kamertests zonder de leegtetheorie.

1. Grondresonantieprincipe: De PIFA-structuur vertrouwt op de stralingsarm + aardekoppeling om een ​​omgekeerde F-resonantielus te vormen. Vergeleken met gewone antennes is deze minder afhankelijk van de aarding van het moederbord van het apparaat en heeft hij een hogere algehele aanpassingstolerantie.

2. Straling met laag profiel: de antenne is extreem laag en dicht bij de romp geïnstalleerd, wat de signaalverzwakking veroorzaakt door metalen omhulsels effectief kan verminderen en het probleem van signaaldaling kan oplossen nadat de apparatuur is gemonteerd.

3. Ruisfiltering: PIFA heeft inherente filtereigenschappen die hoogfrequente ruis kunnen wegfilteren die wordt gegenereerd door de CPU, de voeding en het geheugen van het moederbord, waardoor achtergrondgeluiden aanzienlijk worden verminderd en de signaal-ruisverhouding wordt verbeterd.

4. Multiband-compatibele resonantie: dankzij een nauwkeurig routing-, slotting- en impedantie-matching-ontwerp kan een enkele FPC PIFA-antenne tegelijkertijd meerdere banden huisvesten, waaronder 2.4G, 5G, Bluetooth en LTE, waardoor de interne ruimte van het apparaat aanzienlijk wordt bespaard.

Gedetailleerde technische specificaties

Voordelen ten opzichte van peer-producten

Gewone antennes op de markt hebben vaak gemeenschappelijke problemen, waaronder hoge demping van de behuizing, onstabiele VSWR, slechte interferentieweerstand en inconsistente batchprestaties. Onze PIFA Antenne biedt duidelijke voordelen:

· Vergeleken met gewone PCB-antennes: PCB-antennes worden gemakkelijk beïnvloed door behuizingsafscherming. De antenne vermindert de demping van de behuizing met meer dan 70%.

· Vergeleken met keramische antennes: Keramische antennes zijn kwetsbaar en gevoelig voor temperatuurverschillen, terwijl deze structuur zorgt voor een betere schokbestendigheid, hittebestendigheid en een hoger algemeen slagingspercentage.

· Vergeleken met gewone FPC-antennes: Gewone FPC-antennes missen een PIFA-resonante structuur, wat resulteert in een aanzienlijke signaaldrift. Onze enkele FPC-oplossing biedt nauwkeurige resonantie en stabiele prestaties.

· Vergeleken met veerantennes zonder naam: Bij gewone veerantennes ontbreekt de impedantie-aanpassing, waardoor de signaalprestaties onstabiel zijn. Qianmu Communication voert vóór verzending een volledige inspectie en kalibratie uit.

Hoe u een hoogwaardige PIFA-antenne kiest

1. Kijk naar de structuur: Kies voor luchtdichte carrosserieën de PIFA-structuur in plaats van blindelings gewone FPC/PCB-antennes te gebruiken;

2. Houd rekening met de toepassingsscenario's: Voor trilapparatuur selecteert u de veer-PIFA-antenne; voor ultradunne apparatuur kiest u voor de FPC PIFA antenne.

3 Let op batchconsistentie: kalibratie van grote fabrieksmassaproductie, prestatieverschillen in kleine batches, laag percentage mislukkingen na verkoop;

4 Kijk naar de aanpassingsmogelijkheden: Grootte, bedrading en afstemming kunnen worden aangepast aan de algemene structuur van de machine, zodat ze passen bij verschillende product-ID-ontwerpen.

Veelgestelde vragen

Vraag 1: Kan het qua grootte en frequentieband worden aangepast?

EEN: Ja. Ons bedrijf ondersteunt op maat gemaakte, full-size, full-band impedantiematching voor veer-PIFA-antennes en enkele FPC PIFA-antennes, en biedt gratis schema-optimalisatie.

Vraag 2: Wat zijn de betere signalen van PIFA-antennes dan gewone antennes?

A: Het grootste voordeel is dat het minder demping in de behuizing heeft, bestand is tegen afscherming en interferentie, en dat de echte ervaring in de hele machineomgeving veel beter is dan die van gewone antennes.

Vraag 3: Ondersteunt u de export en kunt u een certificaat verstrekken?

A: Wereldwijde export wordt ondersteund. CE, ROHS, FCC, testrapporten en fabriekskwalificaties zijn beschikbaar en voldoen volledig aan de B2B-inkoopvereisten voor buitenlandse handel.
