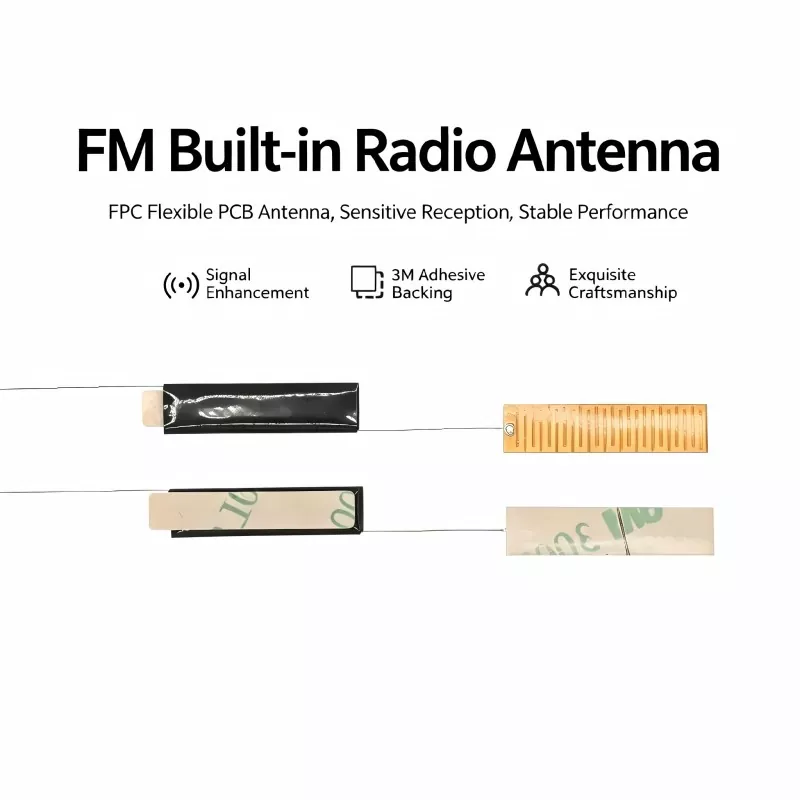

Qianmuontwikkelt deIngebouwde FM-radioantennevoor fabrikanten die betrouwbare FM-ontvangst nodig hebben in compacte elektronische producten. Deze interne antenne-oplossing is ontworpen rond praktische integratie-eisen en kan audio-apparaten helpen stabiele radioprestaties te bereiken, terwijl installatieruimte wordt bespaard en een strak exterieurontwerp behouden blijft.
FM-radio blijft een belangrijk kenmerk in veel auto-audiosystemen, draagbare radio's, Bluetooth-luidsprekers, slimme audioproducten en consumentenelektronica. Voor het toevoegen van FM-ontvangst aan een compact apparaat is echter meer nodig dan alleen het aansluiten van een antenne op de ontvanger. Antenneafmetingen, ferrietmateriaal, spoelwikkeling, installatielocatie, kabelgeleiding en omliggende elektronische componenten kunnen allemaal de ontvangstkwaliteit beïnvloeden. Een ingebouwde FM-radioantenne biedt fabrikanten een compact alternatief voor traditionele externe antennes. In dit artikel worden het werkingsprincipe, de ontwerpvoordelen, de toepassingswaarde, de belangrijkste aankoopoverwegingen en praktische integratiemethoden uitgelegd.
Inhoudsopgave
Wat moeten fabrikanten weten over ingebouwde FM-antennes?
Hoe is een ingebouwde FM-radioantenne ontworpen?
Waarom is het ontwerp van de interne antenne belangrijk?
Welke producten kunnen een ingebouwde FM-antenne gebruiken?
Welke factoren beïnvloeden de FM-ontvangstprestaties?
Welke specificaties moeten kopers vergelijken?
Hoe kunnen ingenieurs de antenne in een product integreren?
Waar moet u op letten bij een FM-antenneleverancier?
Veelgestelde vragen over ingebouwde FM-radioantenne
Is een ingebouwde FM-radioantenne geschikt voor uw product?
Wat moeten fabrikanten weten over ingebouwde FM-antennes?
Een ingebouwde FM-antenne is een interne ontvangstcomponent die is ontworpen om FM-uitzendsignalen op te vangen zonder dat een conventionele externe telescopische antenne nodig is. Het wordt in de productbehuizing geïnstalleerd en via een kabel, pin of andere elektrische interface met het FM-ontvangercircuit verbonden.
Voor veel commerciële producten biedt interne installatie een belangrijk evenwicht tussen RF-functionaliteit en industrieel ontwerp. In plaats van een antenne buiten de behuizing te laten uitsteken, kunnen fabrikanten de ontvangende component in de beschikbare ruimte plaatsen.
Een constructie met ferrietkern wordt vaak gebruikt voor compacte FM-ontvangsttoepassingen. Het ferrietmateriaal helpt de magnetische flux rond de spoel te concentreren, terwijl de gewikkelde geleider de elektromagnetische energie omzet in een elektrisch signaal dat door het ontvangstcircuit kan worden verwerkt.
De antenne wordt daardoor onderdeel van het totale RF-systeem in plaats van een geïsoleerd accessoire. De prestaties zijn afhankelijk van zowel de eigen elektrische kenmerken als de omgeving waarin deze werkt.
Hoe is een ingebouwde FM-radioantenne ontworpen?
Het ontwerp van een interne FM-antenne begint normaal gesproken met het doelfrequentiebereik en de beschikbare installatieruimte. Ingenieurs bepalen vervolgens de geschikte ferrietafmetingen, wikkelstructuur, draadspecificaties, verbindingsmethode en mechanische configuratie.
Ferriet kern
De ferrietkern is een belangrijk onderdeel van de magnetische ontvangststructuur. De materiaaleigenschappen en fysieke afmetingen beïnvloeden hoe effectief de antenne interageert met het omringende elektromagnetische veld.
Precisie spoel
De koperdraad wordt volgens gedefinieerde elektrische vereisten rond de ferrietkern gewikkeld. De consistentie van de wikkelingen is belangrijk omdat variaties de elektrische eigenschappen van individuele antenne-eenheden kunnen beïnvloeden.
Verbindingsstructuur
Afhankelijk van het hostapparaat kan de antenne verschillende kabel-, pin- of connectorconfiguraties gebruiken. Een geschikte verbindingsstructuur vereenvoudigt de montage en vermindert onnodige aanpassingen aan de printplaat van de klant.
Mechanische configuratie
In de vroege ontwerpfase moet rekening worden gehouden met de afmetingen. Een antenne die elektrisch goed presteert, kan nog steeds ongeschikt zijn als deze niet in de beoogde behuizing past of andere componenten verstoort.
Waarom is het ontwerp van de interne antenne belangrijk?
Moderne elektronische apparaten worden kleiner en bevatten steeds meer functies. Dit creëert een uitdagende omgeving voor RF-componenten omdat waardevolle interne ruimte wordt gedeeld door batterijen, PCB's, luidsprekers, processors, stroomcircuits en mechanische structuren.
Een goed ontworpen interne antenne kan verschillende praktische voordelen bieden:
- Optimalisatie van de ruimte:De antenne wordt in het product geïnstalleerd en vereist geen externe montageruimte.
- Verbeterd uiterlijk van het product:Voor dagelijks gebruik is geen lange telescoopantenne nodig.
- Mechanische bescherming:Interne plaatsing vermindert de blootstelling aan onbedoeld buigen of fysieke impact.
- Flexibele integratie:Aangepaste afmetingen zijn geschikt voor verschillende behuizingsindelingen.
- Consistente montage:Een gedefinieerde interne montagepositie kan een gestandaardiseerde productie ondersteunen.
- Veelzijdigheid van toepassingen:Hetzelfde basisantenneconcept kan worden aangepast aan verschillende elektronische producten.
Deze voordelen zijn vooral relevant voor fabrikanten die FM-radio willen combineren met moderne draadloze en digitale functies in een compacte behuizing.
Welke producten kunnen een ingebouwde FM-antenne gebruiken?
Het toepassingsbereik is breder dan traditionele standalone radio's. Zolang het elektronische systeem een FM-ontvangstfunctie bevat en een geschikte installatieomgeving biedt, kan een interne antenne worden overwogen.
| Sollicitatie | Typische vereiste | Intern antennevoordeel |
|---|---|---|
| Auto-audio | Stabiele FM-ontvangst in een compacte besturingseenheid | Verborgen installatie |
| Bluetooth-luidsprekers | FM-functie gecombineerd met draadloze audio | Ruimtebesparend ontwerp |
| Draagbare radio's | Compacte behuizing en draagbare bediening | Minder externe componenten |
| Wekkers | Geïntegreerde FM-radiofunctie | Schoon productuiterlijk |
| Slimme audioapparatuur | Meerdere functies in één behuizing | Flexibele interne plaatsing |
| Gespecialiseerde ontvangers | Toepassingsspecifieke RF-integratie | Aanpasbare configuratie |
Welke factoren beïnvloeden de FM-ontvangstprestaties?
Het kiezen van een antenne met de juiste nominale frequentie is slechts de eerste stap. Prestaties in de echte wereld kunnen worden beïnvloed door verschillende aanvullende factoren.
1. Installatielocatie
De antenne moet zo worden geplaatst dat deze het RF-signaal effectief kan ontvangen. Installatie naast grote geleidende componenten of circuits met veel ruis kan de praktische prestaties verminderen.
2. PCB-indeling
De printplaat kan de elektromagnetische omgeving van de antenne beïnvloeden. Ingenieurs moeten rekening houden met de afstand tussen de antenne en processors, schakelende voedingen, hogesnelheidsinterfaces en andere potentiële interferentiebronnen.
3. Behuizingsmateriaal
Kunststof en niet-geleidende behuizingen bieden doorgaans een andere RF-omgeving dan metalen behuizingen. De definitieve behuizing moet daarom worden meegenomen in de prototypetests.
4. Kabelgeleiding
De antennekabel moet zorgvuldig worden geleid en uit de buurt van onnodige bronnen van elektrische ruis worden gehouden. Consistente kabelgeleiding kan ook helpen herhaalbare productieprestaties te handhaven.
5. Ontvangergevoeligheid
Een antenne kan niet elke beperking in het ontvangstcircuit compenseren. Antennekarakteristieken en ontvangerprestaties moeten tijdens de productontwikkeling samen worden geëvalueerd.
Welke specificaties moeten kopers vergelijken?
Bij de aanschaf van een FM-antenne moeten inkoopteams een technisch specificatieblad opstellen voordat ze offertes aanvragen. Dit maakt het vergelijken van leveranciers zinvoller en verkleint het risico dat een onderdeel alleen op prijs wordt geselecteerd.
| Specificatie | Aanbevolen evaluatie | Inkoopbelang |
|---|---|---|
| Frequentiebereik | Bevestig de compatibiliteit met de vereiste FM-band | Essentieel |
| Ferriet materiaal | Evalueer materiaal en consistentie | Hoog |
| Spoelwikkeling | Controleer de nauwkeurigheid en herhaalbaarheid van de wikkeling | Hoog |
| Afmetingen | Pas de beschikbare interne ruimte aan | Essentieel |
| Loodlengte | Bevestig PCB- en assemblagevereisten | Medium |
| Connector | Controleer de elektrische en mechanische compatibiliteit | Hoog |
| Temperatuurbereik | Passend bij de gebruiksomgeving | Gemiddeld tot hoog |
| Maatwerk | Bepaal of OEM-specificaties worden ondersteund | Hoog |
Bij volumeproductie moeten kopers ook rekening houden met monstergoedkeuringsprocedures, inkomende inspectie, productieconsistentie, verpakking, doorlooptijd en technische ondersteuning.
Hoe kunnen ingenieurs de antenne in een product integreren?
Een succesvol antenne-integratieproces zou moeten beginnen voordat de definitieve behuizing bevroren is. Vroegtijdige coördinatie tussen de antenneleverancier, PCB-ingenieur, werktuigbouwkundige en productfabrikant kan dure herontwerpen voorkomen.
- Definieer de RF-vereiste:Bepaal het beoogde FM-frequentiebereik en de ontvangerarchitectuur.
- Reserveer installatieruimte:Identificeer een antennelocatie voordat u de mechanische lay-out voltooit.
- Geef tekeningen:Deel de beschikbare afmetingen en aansluitvereisten met de antennefabrikant.
- Ontwikkel voorbeelden:Evalueer aangepaste antenneprototypes in het beoogde product.
- Test de volledige montage:Meet de ontvangst onder realistische bedrijfsomstandigheden.
- Finaliseren productiespecificaties:Slotafmetingen, wikkelparameters, kabels, connectoren en inspectiecriteria.
Het testen van prototypes is vooral belangrijk omdat de antenneprestaties die buiten het product worden gemeten, mogelijk niet de prestaties vertegenwoordigen nadat de antenne in de uiteindelijke behuizing is geïnstalleerd.
Waar moet u op letten bij een FM-antenneleverancier?
Een geschikte leverancier moet meer kunnen bieden dan alleen een cataloguscomponent. Voor OEM- en ODM-projecten kunnen technische communicatie en aanpassingsmogelijkheden net zo belangrijk zijn als de basisantennespecificatie.
Houd bij het beoordelen van een Chinese antennefabrikant of -leverancier rekening met het volgende:
- Ervaring met het produceren van FM- en andere RF-antennecomponenten.
- Mogelijkheid om ferrietkernafmetingen en wikkelstructuren aan te passen.
- Stabiele controle van de spoelwikkeling en de montage van componenten.
- Mogelijkheid om kabels, pinnen en connectoren aan te passen.
- Monsterontwikkeling vóór massaproductie.
- Duidelijke technische tekeningen en productspecificaties.
- Kwaliteitscontroleprocedures voor productiebatches.
- Responsieve communicatie tijdens productontwikkeling.
Qianmu richt zich op de ontwikkeling en productie van antennes voor verschillende elektronische toepassingen. Dankzij de op maat gemaakte aanpak kunnen klanten frequentievereisten, installatieafmetingen, aansluitmethoden en andere projectspecifieke parameters bespreken voordat ze een productieoplossing finaliseren.
Veelgestelde vragen over ingebouwde FM-radioantenne
Kan een ingebouwde FM-radioantenne een externe telescopische antenne vervangen?
Voor veel compacte elektronische producten kan een interne antenne worden gebruikt in plaats van een traditionele telescopische antenne. De uiteindelijke keuze hangt echter af van het ontvangerontwerp, de productstructuur, de beschikbare installatieruimte en de vereiste ontvangstprestaties.
Welk FM-frequentiebereik wordt normaal gesproken ondersteund?
Veel commerciële FM-radiotoepassingen werken binnen het bereik van 88–108 MHz. Het exacte antenneontwerp moet worden afgestemd op het vereiste frequentiebereik en ontvangstcircuit.
Kan de antenne worden aangepast voor een kleine behuizing?
Ja. Aanpassing kan betrekking hebben op ferrietafmetingen, spoelstructuur, kabellengte, terminalconfiguratie en andere mechanische vereisten. Prototypetesten worden aanbevolen als de installatieruimte zeer beperkt is.
Heeft de plaatsing van de antenne invloed op de radio-ontvangst?
Ja. Plaatsing kan een aanzienlijk effect hebben. Metalen componenten, stroomcircuits, processors, PCB-sporen, batterijen en kabels in de buurt kunnen de elektromagnetische omgeving rond de antenne veranderen.
Moet een antenne in het eindproduct worden getest?
Ja. Het testen van de antenne in de daadwerkelijke behuizing levert realistischere informatie op over de uiteindelijke ontvangstprestaties dan het testen van de antenne als een onafhankelijk onderdeel.
Waarom kiezen voor een antenne op maat in plaats van een standaardmodel?
Er kan een aangepast model worden ontworpen rond de specifieke afmetingen, ontvangerinterface, installatielocatie en mechanische beperkingen van het product. Dit kan de integratie vergemakkelijken en de noodzaak voor structurele aanpassingen verminderen.
Is een ingebouwde FM-radioantenne geschikt voor uw product?
Voor moderne elektronische producten waarbij ruimte, uiterlijk, betrouwbaarheid en RF-functionaliteit naast elkaar moeten bestaan, kan een ingebouwde antenne een praktisch alternatief bieden voor conventionele externe ontwerpen. Het succes ervan hangt af van het volledige engineeringproces, inclusief ferrietselectie, spoelwikkeling, frequentievereisten, PCB-ontwerp, installatiepositie, behuizingsstructuur en testen van het eindproduct.
Qianmu biedt op maat gemaakte ingebouwde FM-radioantenne-oplossingen voor fabrikanten die audioapparatuur, auto-elektronica, draagbare radio's, Bluetooth-luidsprekers en andere FM-apparaten ontwikkelen. Als u een specifiek frequentiebereik, behuizingsgrootte, kabelvereiste of ontvangerinterface heeft,neem contact met ons opom uw project te bespreken en een antenneconfiguratie te ontwikkelen die past bij uw productvereisten.
