2G/3G/4G LTE-antenne

De 2G/3G/4G LTE-antenne is een lichtgewicht, flexibele en buigbare ingebouwde full-band antenne voor mobiele communicatie. In tegenstelling tot de gewone opbouwantenne, maakt dit product gebruik van FPC flexibele printplaat + coaxiaal direct soldeerproces. De antenne is licht, dun, zacht en past vrij in het gebogen oppervlak en de smalle sleufruimte in het apparaat. Het ondersteunt 2G GSM, 3G WCDMA en 4G LTE multi-netwerk signaaloverdracht en -ontvangst. Het is momenteel het voorkeurstype ingebouwde communicatieantenne voor kleine smart iot-apparaten, waarmee pijnpunten in de industrie, zoals kleine ingebouwde ruimte, zwak signaal, onstabiel contact en slechte trillingsweerstand van het apparaat, grotendeels worden opgelost.

Werkingsprincipe

Deze 2G/3G/4G LTE-antenne FPC gelaste coaxiale antenne werkt op basis van het radiofrequentieprincipe van een flexibele microstrip-oscillatorarray en verzendt signalen met coaxiale afgeschermde feeders. Het is verdeeld in drie delen: signaalstralingslaag, isolerende substraatlaag en afgeschermde transmissielaag. De werklogica is stabiel en efficiënt:

• Rf-stralingsprincipe: FPC-bordoppervlak etst nauwkeurig multi-band oscillatorlijnen, komt nauwkeurig overeen met 2G/3G/4G volledige bandresonantiepunten, geen banddode zones, gemeten volledige band staande golfverhouding is stabiel ≤1,5, signaalreflectieverlies is extreem laag.

• Voordelen van gelaste transmissie: De coaxiale lijn en de FPC-oscillatorplaat zijn uit één stuk gevormd door tinsolderen bij hoge temperaturen. Vergeleken met de gebruikelijke geklonken en geklemde structuur zijn de gemeten seismische prestaties met 85% verbeterd en is er geen sprake van contactverlies en geen signaalontkoppeling in de langdurige trillingsomgeving.

• Afschermingsmechanisme tegen interferentie: de dubbellaagse afschermingsstructuur van de RG1.13-coaxiale lijn isoleert effectief de elektromagnetische ruis van de CPU, de voeding en de chip van het moederbord van de apparatuur. Gemeten in de interne interferentieomgeving van de apparatuur wordt de signaalontvangstgevoeligheid met 3-5 dB verhoogd.

• Omnidirectionele stralingskarakteristieken: Planair omnidirectioneel transmissie- en ontvangstontwerp kan een stabiele signaaluitvoer handhaven in scenario's waarin de omsloten behuizing en metalen behuizing van het apparaat geblokkeerd zijn, en het slagingspercentage van outdoor-netwerken met iot-apparaten is gemeten met 28% toegenomen.

Installatie- en gebruikshandleiding

Deze FPC-antenne heeft een ingebouwde ingebouwde installatie, is eenvoudig te bedienen, geschikt voor massaproductie en vereist geen professionele foutopsporing. De stappen zijn als volgt:

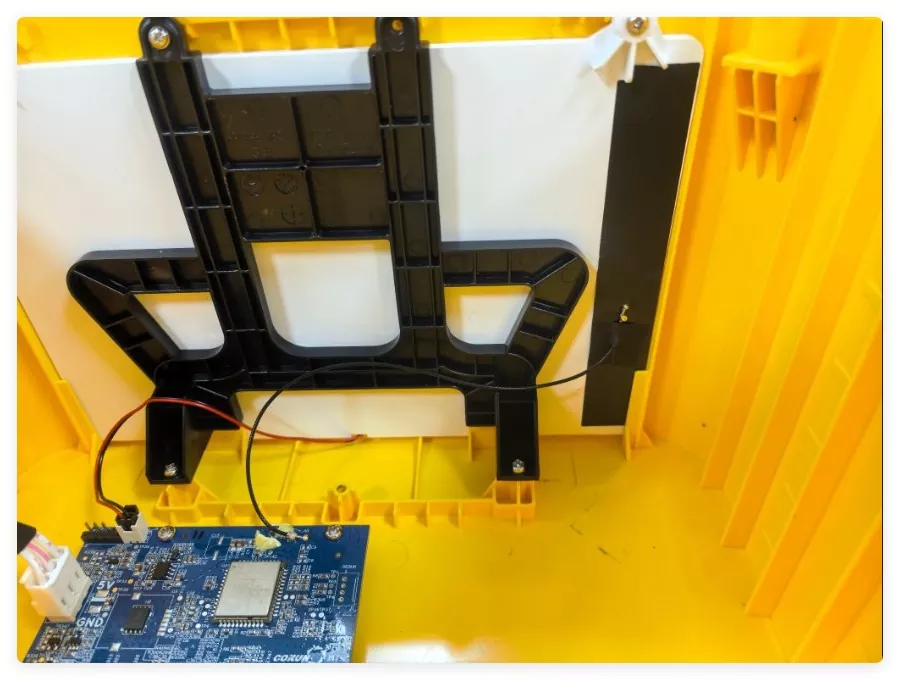

1. Locatieselectie: Kies een open ruimte in het apparaat, uit de buurt van de moederbordchip, voeding en metalen behuizing om signaalblokkering en interferentie te voorkomen.

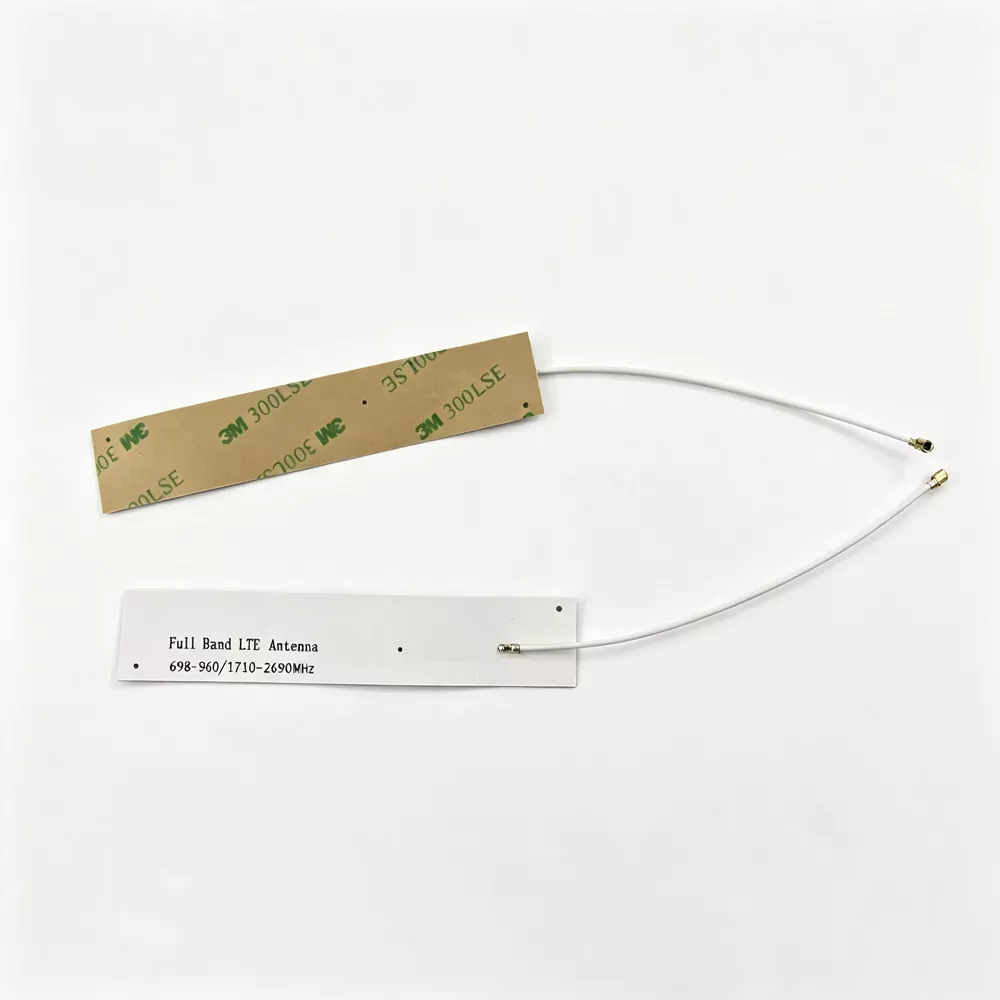

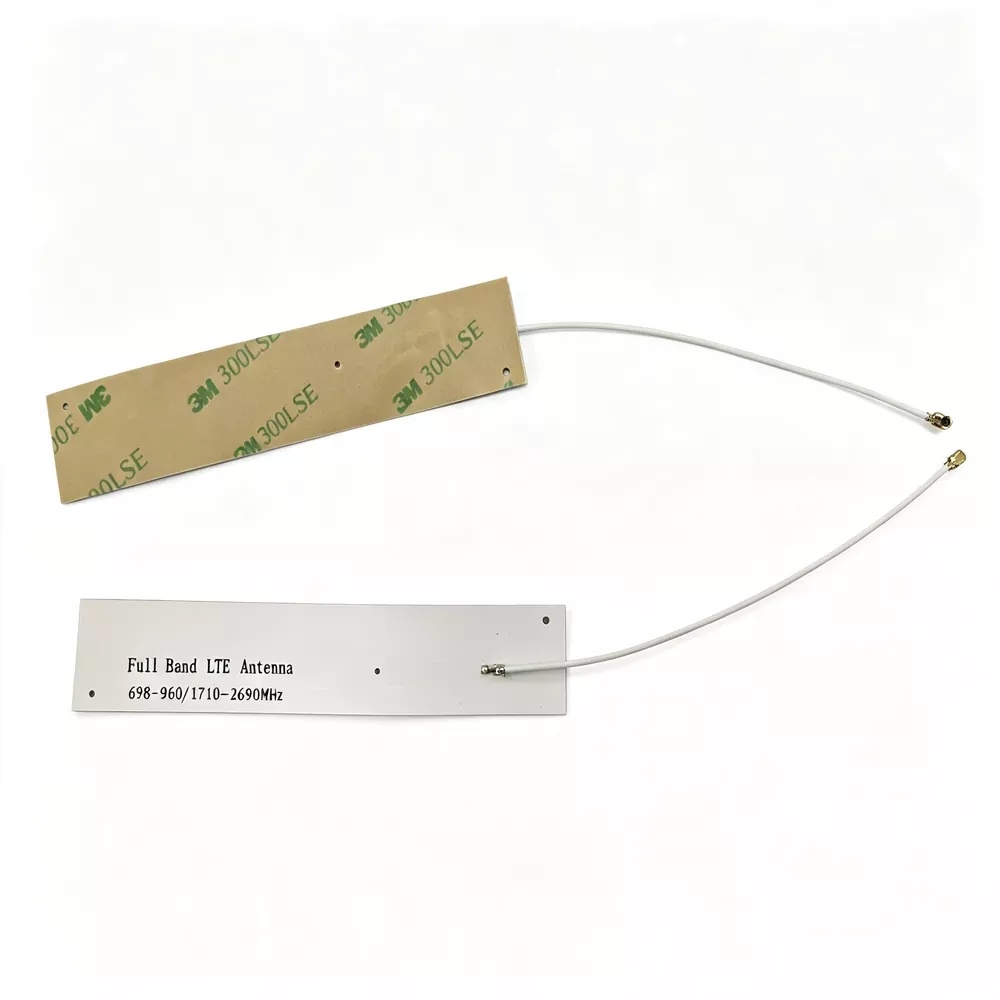

2. Aanbrengen en bevestigen: de achterkant van de antenne wordt geleverd met zeer sterke 3M-lijm. Nadat u de stof- en olievlekken op de binnenwand van het apparaat hebt verwijderd, plaatst u het apparaat plat en stevig en buigt u het indien nodig zodat het op het gebogen oppervlak van het apparaat past.

3. Interface-docking: sluit de IPEX/SMA-interface aan de achterkant nauwkeurig aan op de antenne-aansluiting van de apparaatmodule en zet deze voorzichtig vast om te voorkomen dat er met geweld aan de draad wordt getrokken.

4. Draadorganisatie: overtollige draden moeten netjes worden opgeborgen om beknelling, buiging of dode plooien te voorkomen, en om schade aan de afschermingslaag te voorkomen die het signaal kan beïnvloeden.

5. Inschakeltest: nadat de montage is voltooid, schakelt u het apparaat in en maakt u verbinding met het netwerk om te testen of alle 2G/3G/4G-netwerksignalen normaal worden ontvangen. Daarna is massaproductie mogelijk.

Veelgestelde vragen

Vraag 1: Kan deze 2G/3G/4G LTE-antenne FPC gelaste coaxiale antenne worden gebogen voor gebruik?

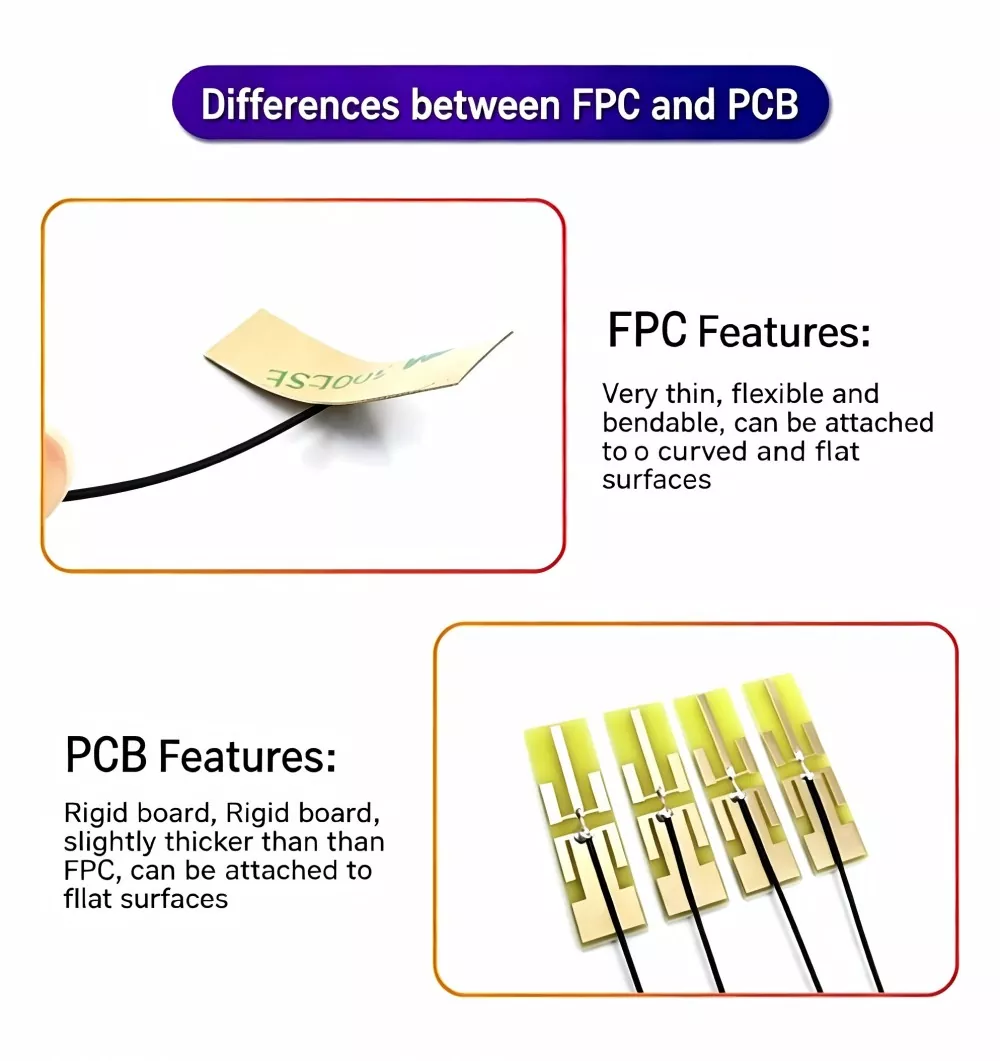

A1: Ja. Het product is gemaakt van flexibel FPC-basismateriaal, dat vrij kan worden gebogen en op gebogen oppervlakken kan worden gemonteerd. Het past in de kleine ingebouwde ruimte van het apparaat en zal de signaalprestaties niet breken of beïnvloeden wanneer het normaal wordt gebogen.

Vraag 2: Ondersteunt u aangepaste kabellengtes en interfacetypes?

A2: Volledig ondersteund. Als bronfabriek worden aanpasbare lijnlengtes variërend van 10 cm tot 50 cm, vervangbare interfaces zoals SMA, BNC, IPEX, LOGO-zeefdruk en fijnafstemming van de afmetingen ondersteund.

Vraag 3: Wat zijn de voordelen van het soldeerproces ten opzichte van de gewone geplakte antenne?

A3: Coaxiaal lijnlassen uit één stuk, geen losse opening, sterkere schokbestendigheid, trekweerstand, anti-verouderingsprestaties, lost volledig de problemen op van trillingen van apparatuur, signaalflikkering en slecht contact in omgevingen met hoge temperaturen, meer geschikt voor zware industriële en voertuigscenario's.
