NB-IoT-antenne

Er zijn drie hoofdtypen IoT-antennes op de markt verkrijgbaar: ingebouwde patchantennes, op voertuigen gemonteerde zuignapantennes en op schroeven gemonteerde externe waterdichte antennes.

De in dit artikel getoonde NB-IoT-antenne behoort tot de categorie waterdichte buitenantennes met schroefmontage. Het is speciaal ontworpen voor industriële elektrische schakelkasten, geïntegreerde apparatuurdozen voor buitengebruik en gemeentelijke IoT-terminals.

De externe NB-antenne van Qianmu Communication ondersteunt full-band NB-IoT van 700 MHz tot 960 MHz en is compatibel met smalbandnetwerken van de drie grote operators: China Mobile, China Unicom en China Telecom. Het is verkrijgbaar met twee gangbare schroefmaten, M12 en M16, die voldoen aan de normen voor installatiegaten van de meeste binnenlandse en geïmporteerde industriële kasten.

Wat is een externe antenne voor NB-IoT-kasten

Een externe NB-IoT-kastantenne is een met een schroef gemonteerde waterdichte RF-antenne ontworpen voor industriële IoT-apparatuur. Het wordt extern op apparatuurkasten geïnstalleerd om een ​​stabiele draadloze signaaloverdracht te bieden voor NB-IoT-terminals in buiten- en industriële omgevingen.

Werkingsprincipe

Veel klanten denken ten onrechte dat een antenne slechts een metalen oscillator is en dat de waterdichte behuizing geen invloed heeft op de signaalprestaties. In feite heeft het structurele ontwerp van de externe antenne van de NB-IoT-kast rechtstreeks invloed op de stabiliteit van buitencommunicatie over lange afstanden. De werkprestaties kunnen worden getest en geverifieerd via vectornetwerkanalysatoren en afgeschermde echovrije kamers.

1. Resonante structuur van de laagfrequente oscillator

NB-IoT werkt in de laagfrequente communicatieband van 700-960 MHz, die langere golflengten heeft en hogere eisen stelt aan de oscillatorlengte en grondaanpassing. De antenne maakt gebruik van gesegmenteerde koperen stralingselementen binnenin, waardoor de smalbandige laagfrequente resonantie nauwkeurig wordt afgestemd en resonantie-offset en staande golftoename worden vermeden die bij gewone korte antennes wordt aangetroffen.

2. Kastgeïsoleerde stralingsstructuur

De antenne wordt buiten de kast geïnstalleerd. De metalen schroef wordt gebruikt voor bevestiging en aardkoppeling, terwijl de oscillator een veilige isolatieafstand tot het plaatwerk van de kast handhaaft. Dit vermijdt afscherming en absorptie van RF-signalen veroorzaakt door de metalen behuizing.

Voor dezelfde specificatie kan een ingebouwde antenne die in een metalen kast is geïnstalleerd een demping van 6–9dB ervaren, terwijl de externe NB-IoT-antenne een algehele demping van slechts 1–2dB heeft.

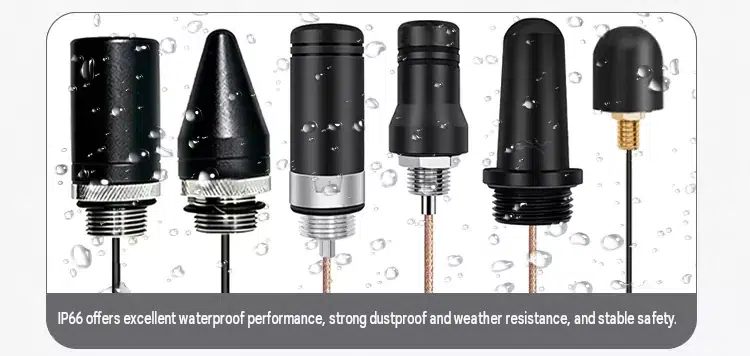

3. Meerlaagse afgedichte waterdichte structuur

De antenne heeft een waterdichte siliconen pakking aan de achterkant, een waterdichte rubberen ring met schroefdraad en een spuitgegoten draadstructuur om drie beschermingslagen te bieden. Regenwater en condenswater kunnen niet langs de kabel de kast binnendringen. De 50Ω coaxkabel zorgt voor een stabiele RF-signaaloverdracht en voorkomt impedantieafwijking veroorzaakt door veranderingen in de buitentemperatuur.

4. Structuur voor ruisonderdrukking

De antennebasis voegt een aardkoppelingsring toe om elektromagnetische ruis die wordt gegenereerd door voedingen, PLC's en relais in de kast te filteren, het geluidsniveau te verminderen en het succespercentage van de toegang tot basisstations van IoT-terminals te verbeteren.

Compatibele apparatuur

De NB-IoT-antenne is ontworpen voor IoT-terminals die bescherming van een metalen kast en langdurig gebruik buitenshuis vereisen. Het is geschikt voor civiele, commerciële en industriële apparaten:

1. Slimme watermeterkasten op afstand

Gemeentelijke water- en gasapparatuur, gasverzamelboxen, controle- en schakelkasten voor pijpleidingdruk en online apparatuur voor monitoring van de waterkwaliteit.

2. Slimme stroom- en industriële besturingsapparatuur

Stroomverzamelkasten voor buiten, bewakingsterminals voor laagspanningsdistributie, geïntegreerde schakelkasten voor fotovoltaïsche energieopslag en concentrators voor elektriciteitsmeters.

3. Smart City-beveiligingsapparatuur

Bewakingsboxen voor straatstof, milieu- en weermeetstations, schakelkasten voor slagbomen en slimme controllers voor straatlantaarns voor buiten.

4. Terminals voor industriële automatisering

Controleboxen voor data-acquisitie in fabriekswerkplaatsen, positioneringsterminals voor magazijnlogistiek en draadloze alarmkasten voor apparatuurstoringen.

5. IoT-apparatuur voor de landbouw

Veldbodemmonitoringkasten, controlekasten voor de waterkwaliteit van de aquacultuur en geïntegreerde monitoringapparatuur voor het kasmilieu.

Gedetailleerde tabel met technische parameters

Gemeenschappelijke FAQ-sectie

Vraag 1: Kunnen de kabellengte en connector van de externe NB-IoT-antenne worden gewijzigd?

EEN: Ja. De standaardmodellen ondersteunen coaxkabellengtes van 1,5 m tot 10 m. Connectoren zoals SMA, IPEX en N kunnen naar behoefte worden vervangen. Bulkbestellingen ondersteunen ook aangepaste schaalkleuren en LOGO-zeefdruk.

Vraag 2: Is deze NB-buitenantenne tegelijkertijd compatibel met China Mobile-, China Unicom- en China Telecom NB-kaarten?

EEN: Ja. De antenne bestrijkt de volledige 700–960MHz NB-IoT-frequentieband en is compatibel met de NB-netwerken van de drie grote operators. Het is niet nodig om aparte versies voor verschillende frequentiebanden aan te schaffen.

Vraag 3: Zal ​​het buigen van de draad het antennesignaal beïnvloeden als de binnenruimte van de kast beperkt is?

A: De kabel kan voorzichtig worden gebogen met een grote buigradius, maar buigen van 90 graden en herhaaldelijk vouwen moeten worden vermeden. Houd tijdens de installatie de kabel zo recht mogelijk en uit de buurt van interferentiebronnen zoals voedingen en frequentieomvormers om aanzienlijke signaalverzwakking te voorkomen.

Vraag 4: Is de metalen moer van de antenne gevoelig voor roest tijdens langdurig gebruik in zoutsproeiomgevingen aan de kust?

A: Nee. De antenneborgmoer is gemaakt van een gepassiveerde roestwerende aluminiumlegering en heeft een zoutsproeitest van 48 uur doorstaan. Het is niet gevoelig voor roest of vastlopen tijdens langdurig buitengebruik in kustgebieden. Voor zeer corrosieve omgevingen kunnen ingenieurs worden geraadpleegd voor op maat gemaakte anticorrosieoplossingen.
