Hoe verbetert een mobiele netwerkantenne de draadloze connectiviteit?

Inhoudsopgave

1. Artikeloverzicht
2. Wat is een mobiele netwerkantenne?
3. Hoe werkt een mobiele netwerkantenne?
4. Welke factoren beïnvloeden de prestaties van mobiele antennes?
5. Welk type mobiele antenne moet u kiezen?
6. Hoe kunt u de juiste mobiele netwerkantenne selecteren?
7. Hoe moet een mobiele antenne worden geïnstalleerd?
8. Waar worden mobiele netwerkantennes gebruikt?
9. Hoe ondersteunt Qianmu-communicatie mobiele antenneprojecten?
10. Welke veelvoorkomende fouten moeten worden vermeden?
11. Hoe kunt u stabiele mobiele antenneprestaties behouden?
12. Veelgestelde vragen
13. Conclusie

Artikeloverzicht

• Begrijp de rol van een antenne in cellulaire communicatie.
• Ontdek hoe frequentie, versterking, impedantie, stralingsefficiëntie en installatie de prestaties beïnvloeden.
• Vergelijk veelgebruikte externe en ingebouwde antenneconfiguraties.
• Identificeer de belangrijkste factoren bij het selecteren van een antenne voor een nieuw product.
• Verbeter de installatie- en integratiepraktijken.
• Begrijp veelgebruikte industriële, voertuig-, IoT- en netwerktoepassingen.
• Ontdek hoe de ontwikkeling van op maat gemaakte antennes kan voldoen aan moeilijke productvereisten.
• Gebruik praktische probleemoplossings- en onderhoudsmethoden om de betrouwbaarheid van de communicatie te verbeteren.

Wat is een mobiele netwerkantenne?

Een mobiele netwerkantenne is een radiofrequentiecomponent die is ontworpen om elektromagnetische straling te verzenden en te ontvangen signalen via mobiele communicatienetwerken. Het werkt samen met een mobiel modem, communicatiemodule, coaxkabel, connector en het elektronische systeem dat draadloze gegevens verwerkt.

Afhankelijk van de toepassing kan een mobiele antenne 2G, 3G, 4G LTE, 5G of meerdere generaties mobiele antennes ondersteunen. mobiele communicatie tegelijkertijd. Moderne apparatuur heeft vaak multi-band werking nodig omdat producten kan in verschillende landen worden verkocht of worden ingezet op netwerken die verschillende frequentiebereiken gebruiken.

De antenne is niet zomaar een accessoire dat aan de buitenkant van een apparaat wordt bevestigd. De fysieke structuur, afmetingen, locatie, aardreferentie, kabelgeleiding, connector en omringende materialen kunnen allemaal het RF-gedrag beïnvloeden. Een theoretisch hoge versterkingsantenne kan slecht presteren als deze verkeerd is geïnstalleerd of te dichtbij is geplaatst geleidende materialen.

Hoe werkt een mobiele netwerkantenne?

Een cellulair communicatiesysteem zet digitale informatie om in radiofrequentie-energie. De mobiele module genereert een RF-signaal en verzendt dit via het antennepad. De antenne zet elektrische RF-energie om in elektromagnetische golven die zich door de omringende omgeving voortplanten.

Tijdens ontvangst werkt het proces in de tegenovergestelde richting. Elektromagnetische energie die uit een cel komt basisstation induceert een elektrisch RF-signaal bij de antenne. Het signaal reist via het RF-pad naar de communicatiemodule, waar deze wordt verwerkt en omgezet in bruikbare gegevens.

Verschillende technische kenmerken bepalen hoe efficiënt dit proces plaatsvindt:

• Frequentiebereik:Bepaalt op welke mobiele banden de antenne effectief kan werken.
• Verdienen:Beschrijft hoe de antenne uitgestraalde energie in bepaalde richtingen concentreert of distribueert.
• Impedantie:Een goede afstemming helpt het RF-vermogen dat naar de zender wordt gereflecteerd, te verminderen.
• VSWR:Geeft een indicatie van de impedantie-aanpassing over het gehele frequentiebereik.
• Stralingsefficiëntie:Geeft aan hoe effectief geleverd RF-vermogen wordt omgezet in straling.
• Polarisatie:Beïnvloedt hoe de antenne interageert met de polarisatie van het ontvangen signaal.
• Mechanische structuur:Bepaalt hoe de antenne kan worden geïntegreerd in de uiteindelijke apparatuur.

Dit verklaart waarom het selecteren van een antenne uitsluitend op basis van een productnaam of nominale versterkingsspecificatie ertoe kan leiden teleurstellende resultaten. De RF-prestaties moeten worden geëvalueerd als onderdeel van het volledige apparaat.

Welke factoren beïnvloeden de prestaties van mobiele antennes?

Wanneer een mobiel apparaat last heeft van onstabiele verbindingen, trage datatransmissie, frequente netwerkstoringen, of slechte dekking, moet naast de modem- en netwerkomstandigheden ook rekening worden gehouden met het antennesysteem. Verschillende praktische factoren kunnen de prestaties verminderen.

Waarom is de plaatsing van de antenne belangrijk?

De plaatsing van de antenne is een van de meest over het hoofd geziene aspecten van het ontwerpen van draadloze producten. Vervolgens werd een antenne geïnstalleerd op een batterij, metalen frame, printplaat, kabelbundel of ander geleidend onderdeel kan zich anders gedragen van dezelfde antenne getest in de vrije ruimte.

Voor externe antennes kunnen voldoende vrije ruimte en een geschikte montagelocatie bijdragen aan een meer voorspelbare antenne straling omgeving. Voor ingebedde antennes moeten ingenieurs rekening houden met het beschikbare grondoppervlak, plastic behuizing, PCB-indeling, interne componenten en de afstand tussen de antenne en andere RF-gevoelige circuits.

Welk type mobiele antenne moet u kiezen?

Er is geen universele mobiele antenne die geschikt is voor elk apparaat. De juiste configuratie is afhankelijk van de apparatuurstructuur, beschikbare installatieruimte, vereiste frequentiebanden, omgevingsomstandigheden, en gewenste RF-prestaties.

Externe mobiele antennes

Externe antennes zijn handig wanneer de behuizing van de apparatuur aanzienlijke RF-obstructie veroorzaakt of wanneer de product vereist een flexibele installatiepositie. Veel voorkomende configuraties zijn onder meer staafantennes, rubberen antennes, antennes met magnetische basis en andere extern gemonteerde structuren.

Ingebouwde mobiele antennes

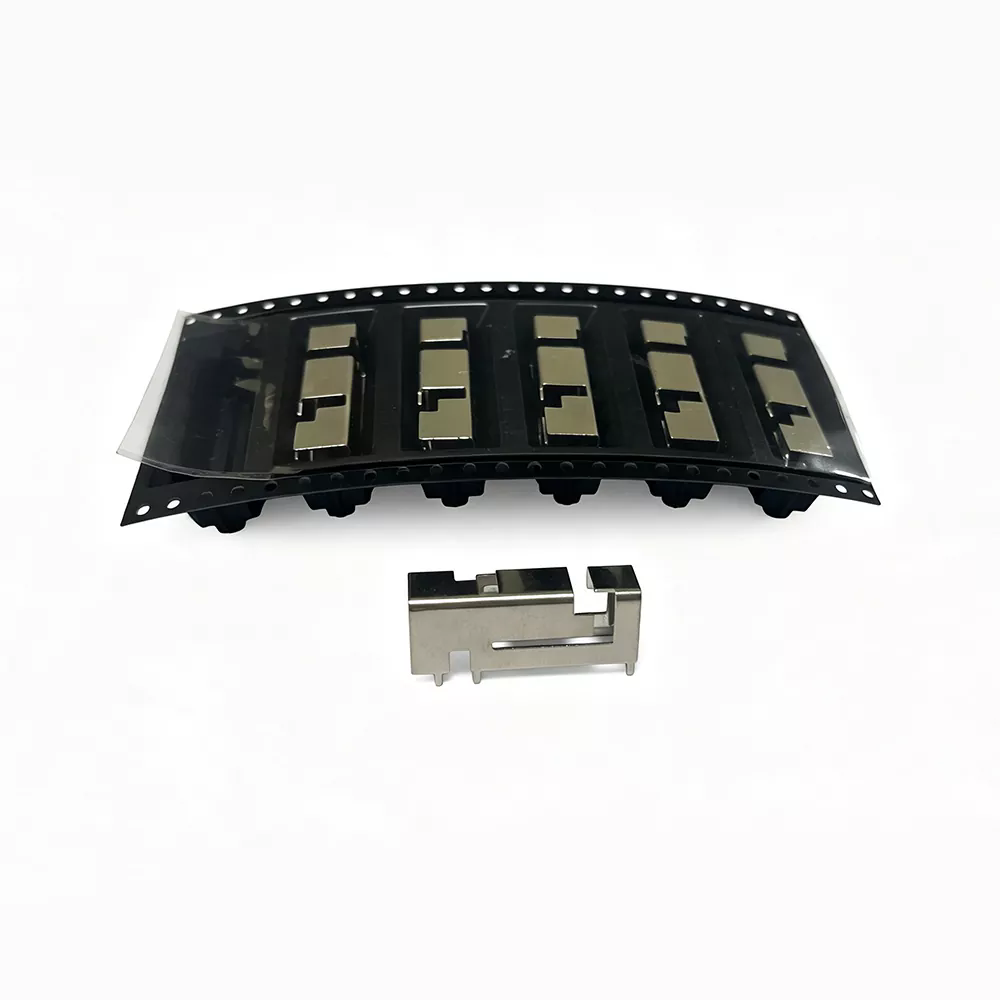

Ingebouwde antennes zijn ontworpen voor producten met een strak uiterlijk, een compacte structuur of een beschermde binnenkant installatie is belangrijk. Ze kunnen worden geïntegreerd in elektronische apparatuur, IoT-terminals en communicatie apparaten en andere compacte producten.

Antennes met magnetische basis

Magnetische montage zorgt voor een gemakkelijke installatie op geschikte metalen oppervlakken en kan de plaatsing ervan vereenvoudigen de antenne moet tijdens installatie of testen worden verplaatst. Kabellengte en connectorkeuze moeten tegelijkertijd worden overwogen.

Antenneoplossingen op maat

Op maat gemaakte ontwerpen worden bijzonder waardevol wanneer een standaardantenne niet aan de mechanische eisen kan voldoen elektrische vereisten van het eindproduct. Afmetingen, kabellengte, connector, frequentiebereik, montage structuur en RF-kenmerken moeten mogelijk worden aangepast aan de toepassing.

Hoe kunt u de juiste mobiele netwerkantenne selecteren?

Het kiezen van een antenne moet beginnen met de daadwerkelijke productvereisten en niet met een algemene antennecatalogus. Een systematisch selectieproces kan herontwerpen, testvertragingen en onverwachte communicatieproblemen verminderen.

1. Definieer de cellulaire standaarden.Bepaal of het product 2G, 3G, 4G LTE, 5G of een combinatie van technologieën vereist.
2. Identificeer de vereiste frequentiebanden.Verschillende markten en netwerkexploitanten kunnen verschillende banden gebruiken, dus de beoogde werkfrequenties moeten dat ook zijn worden bevestigd voordat u de antenne selecteert.
3. Controleer de beschikbare installatieruimte.Meet de behuizing, het montagegebied, de vrije ruimte en de interne ruimte voordat u de antennestructuur kiest.
4. Bepaal de connector- en kabelvereisten.Het connectortype en de kabellengte moeten overeenkomen met de communicatiemodule en de mechanische montage.
5. Denk aan de werkomgeving.Buitenapparatuur, voertuigen, industriële kasten en draagbare producten kunnen zeer verschillende eisen stellen.
6. Controleer de RF-prestaties.Frequentierespons, versterking, VSWR, impedantie, efficiëntie en stralingskarakteristieken moeten worden geëvalueerd.
7. Valideer de antenne in het eindproduct.De uiteindelijke prestaties moeten na de integratie worden gecontroleerd, omdat de behuizing en de omliggende componenten dat wel kunnen RF-gedrag veranderen.

Hoe moet een mobiele antenne worden geïnstalleerd?

Zelfs een goed ontworpen mobiele netwerkantenne kan ondermaats presteren als de installatie slecht wordt uitgevoerd. Installatie moet daarom worden behandeld als onderdeel van het RF-ontwerpproces en niet als een eindmontagetaak.

Houd de antenne uit de buurt van belangrijke obstakels

Vermijd waar mogelijk het plaatsen van de antenne direct naast grote metalen onderdelen of dicht opeengepakte elektronische onderdelen assemblages. Metaal kan de stroomverdeling beïnvloeden en de beoogde stralingskarakteristieken van de antenne veranderen.

Besturingskabelgeleiding

De coaxkabel moet zorgvuldig worden geleid en beschermd tegen onnodige mechanische belasting. Overmatig ingewikkelde routing, scherpe bochten, slechte connectoren of een ongeschikte kabelselectie kunnen extra RF introduceren zorgen over verlies en betrouwbaarheid.

Denk eens aan de definitieve behuizing

Het testen van een antenne buiten het eindproduct is nuttig voor de eerste evaluatie, maar vervangt niet validatie in de daadwerkelijke behuizing. Kunststofdikte, metalen componenten, PCB-afmetingen, batterijpositie, en bevestigingsmateriaal kunnen allemaal het eindresultaat beïnvloeden.

Valideren vóór massaproductie

Met prototypetests kunnen ingenieurs RF-problemen identificeren voordat de grootschalige productie begint. Dit is Dit is vooral belangrijk voor producten die in meerdere mobiele banden werken of connectiviteit moeten behouden veranderende omgevingen.

Waar worden mobiele netwerkantennes gebruikt?

Mobiele communicatie biedt apparatuur een praktische manier om gegevens te verzenden zonder afhankelijk te zijn van een vaste verbinding bedraad netwerk. Als gevolg hiervan worden mobiele netwerkantennes in veel industrieën gebruikt.

Hetzelfde principe is van toepassing op slimme infrastructuur, buitenapparatuur, communicatieterminals en energie beheerapparaten en andere verbonden systemen waarbij betrouwbare draadloze toegang essentieel is.

Hoe ondersteunt Qianmu-communicatie mobiele antenneprojecten?

Qianmu-communicatiericht zich op de ontwikkeling en productie van draadloze communicatie-antennes, het bieden van oplossingen voor mobiele toepassingen, IoT, positionering, routers en andere draadloze toepassingen. Zijn mobiele antenne portfolio omvat verschillende structuren en installatiemethoden om uiteenlopende apparatuurontwerpen mogelijk te maken.

Voor klanten die connected apparatuur ontwikkelen, is het belangrijkste voordeel van het werken met een ervaren antenne leverancier is het vermogen om RF-vereisten te combineren met mechanische integratie. Voor een product kan een specifiek frequentiebereik, compacte afmetingen, een bepaalde connector, een gedefinieerde kabellengte of een gespecialiseerde montage structuur. Deze vereisten moeten samenwerken en niet onafhankelijk worden geëvalueerd.

Aanpassingsopties

Van prototype tot productie

Een praktisch antenne-ontwikkelingsproces kan toepassingsanalyse, frequentie-evaluatie, structureel omvatten ontwerp, RF-optimalisatie, prototypeproductie, prestatietests en massaproductie. Deze aanpak helpt potentiële integratieproblemen identificeren voordat de productievolumes toenemen.

Qianmu-communicatie ondersteunt zowel standaardproducten als aangepaste en OEM-georiënteerde vereisten. Afhankelijk tijdens het project kunnen klanten parameters specificeren zoals frequentie, maat, connector, kabel, montagemethode, en andere toepassingsgerelateerde vereisten.

Het productassortiment van het bedrijf omvat externe antenneconfiguraties, interne antenne-oplossingen en magnetische basis ontwerpen, ingebedde producten en mobiele antennes bedoeld voor verschillende communicatietoepassingen.

Welke veelvoorkomende fouten moeten worden vermeden?

Veel problemen met draadloze connectiviteit worden niet veroorzaakt door een defecte antenne, maar door het selecteren of integreren van de antenne antenne zonder rekening te houden met het volledige RF-systeem.

1. Kiezen op winst alleen:Winst is slechts één parameter. Frequentiedekking, efficiëntie, straling patroon, afstemming, grootte en installatieomstandigheden zijn ook van belang.
2. De behuizing negeren:De antenne moet worden geëvalueerd in de daadwerkelijke productomgeving.
3. Het verkeerde frequentiebereik gebruiken:Een antenne die de benodigde banden niet goed afdekt kunnen geen betrouwbare prestaties leveren simpelweg omdat de modem deze banden ondersteunt.
4. Kabelverlies over het hoofd zien:Lange of ongeschikte RF-kabels kunnen het beschikbare signaal naar de antenne systeem.
5. Prototypetesten overslaan:Kleine ontwerpwijzigingen kunnen aanzienlijke RF-verschillen veroorzaken, vooral bij compacte producten.
6. Het niet definiëren van regionale vereisten:Producten die bedoeld zijn voor internationale markten kunnen dit nodig hebben verschillende cellulaire bandcombinaties.

Hoe kunt u stabiele mobiele antenneprestaties behouden?

Voor apparatuur die gedurende lange perioden wordt ingezet, hangt de betrouwbaarheid van de antenne af van zowel RF-kenmerken als mechanisch integriteit. Periodieke inspectie kan helpen bij het identificeren van problemen voordat deze uitmonden in communicatiestoringen.

• Inspecteer externe antennes op fysieke schade.
• Controleer het bevestigingsmateriaal op loszitten of beweging.
• Inspecteer connectoren op corrosie, vervuiling of mechanische schade.
• Controleer blootliggende kabels op slijtage, beknelling of overmatig buigen.
• Beoordeel de communicatieprestaties na grote wijzigingen aan de apparatuur.
• Onderzoek herhaalde netwerkstoringen in plaats van aan te nemen dat het mobiele netwerk altijd verantwoordelijk is.
• Gebruik geschikte milieubescherming voor installaties buitenshuis en industriële installaties.

Wanneer een product een aanhoudend verbindingsprobleem ondervindt, moet bij het oplossen van problemen rekening worden gehouden met het volledige signaal pad: netwerkbeschikbaarheid, modemconfiguratie, RF-kabel, connector, antenne, behuizing, voeding en installatie omgeving.

Veelgestelde vragen

Waar wordt een mobiele netwerkantenne voor gebruikt?

Een mobiele netwerkantenne zorgt ervoor dat mobiele apparatuur draadloze signalen kan verzenden en ontvangen mobiele netwerken. Typische toepassingen zijn onder meer 4G LTE- en 5G-routers, IoT-terminals, industriële apparatuur, apparaten voor bewaking op afstand, voertuigsystemen en communicatiegateways.

Kan één antenne meerdere mobiele banden ondersteunen?

Ja. Multibandantennes kunnen worden ontworpen om over meerdere frequentiebereiken te werken. De exacte ondersteunde bands afhankelijk van het antenneontwerp en de vereisten van de doeltoepassing.

Hoe kies ik een antenne voor een 4G- of 5G-apparaat?

Begin met het identificeren van de vereiste frequentiebanden en overweeg vervolgens het antennetype, de installatiepositie, de afmetingen, versterking, VSWR, impedantie, connector, kabellengte, omgevingsomstandigheden en de behuizing van het apparaat. Na de integratie moeten de laatste tests worden uitgevoerd.

Levert een antenne met een hogere versterking altijd betere prestaties?

Nee. Een hogere versterking betekent niet automatisch betere prestaties in elke toepassing. Stralingspatroon, frequentiecompatibiliteit, installatiepositie, efficiëntie, afstemming en de omgeving kunnen zijn even belangrijk.

Kan een mobiele antenne worden aangepast?

Ja. Afhankelijk van de leverancier en projectvereisten kan maatwerk bestaan uit frequentiebereik en antenne afmetingen, connector, kabellengte, montagemethode, structuur en RF-kenmerken.

Waarom heeft mijn mobiele apparaat een zwak signaal, zelfs met een goed modem?

De modem is slechts een onderdeel van het draadloze systeem. Antenneplaatsing, RF-matching, kabelverlies, behuizing materialen, connectorkwaliteit, omgevingsinterferentie en netwerkomstandigheden kunnen allemaal van invloed zijn op het uiteindelijke signaal prestatie.

Kan Qianmu Communication monsters leveren vóór massaproductie?

Qianmu-communicatie ondersteunt de ontwikkeling van prototypen en technische verificatie vóór grotere productieprogramma's. Dit kan klanten helpen de antenne binnen de beoogde apparatuur te evalueren voordat ze tot massaproductie overgaan.

Welke industrieën maken vaak gebruik van mobiele antennes?

Mobiele antennes worden veel gebruikt in het industriële IoT, slim transport, wagenparkbeheer, monitoring op afstand, draadloze netwerken, voertuigcommunicatie, slimme meters, industriële gateways en andere verbonden systemen.

Welke connectoren kunnen worden gebruikt met mobiele antennes?

De connectorkeuze is afhankelijk van de communicatiemodule en het mechanische ontwerp. Algemene keuzes voor RF-connectoren omvatten SMA, IPEX, MMCX en andere configuraties die geschikt zijn voor de toepassing.

Conclusie

Een mobiele netwerkantenne speelt een fundamentele rol bij het bepalen hoe effectief aangesloten apparatuur is communiceert met een mobiel netwerk. Betrouwbare prestaties zijn afhankelijk van meer dan het selecteren van een antenne met een geschikte productnaam. Frequentiedekking, impedantieaanpassing, versterking, efficiëntie, installatiepositie, kabel configuratie, ontwerp van de behuizing, omgevingsomstandigheden en het testen van het uiteindelijke apparaat moeten allemaal in overweging worden genomen.

Voor fabrikanten die industriële IoT-producten, routers, voertuigsystemen, apparatuur voor bewaking op afstand ontwikkelen, communicatieterminals of andere aangesloten apparaten kan het kiezen van de juiste antenne al vroeg in het ontwerpproces mogelijk zijn de integratierisico's te verminderen en de communicatiestabiliteit op de lange termijn te verbeteren.

Qianmu-communicatiebiedt mobiele netwerkantenne-oplossingen voor verschillende communicatie vereisten, inclusief standaardproducten en antenne-ontwikkeling op maat. Met aandacht voor RF-prestaties, mechanische integratie, connectorkeuze, kabelconfiguratie en toepassingsvereisten, de juiste antenne oplossing kan worden ontwikkeld voor zowel prototypeprojecten als volumeproductie.
