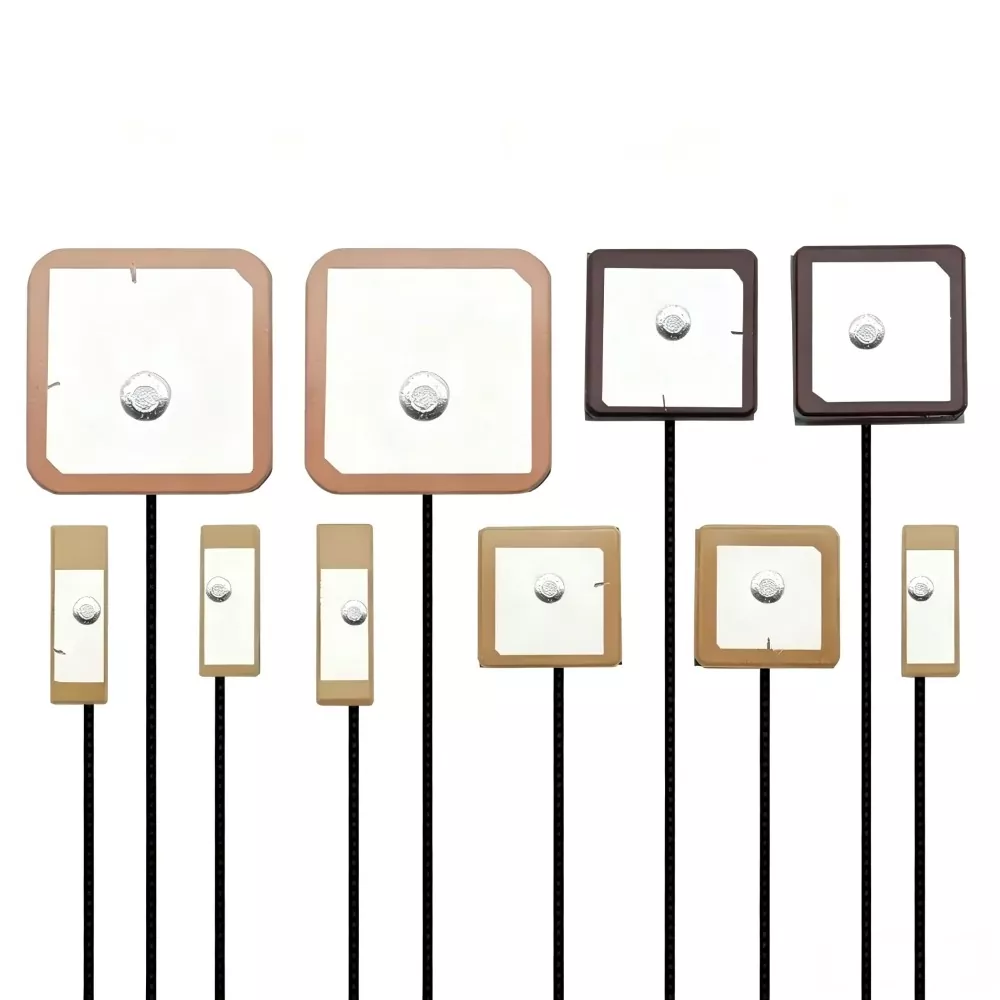

GPS BeiDou-antenne

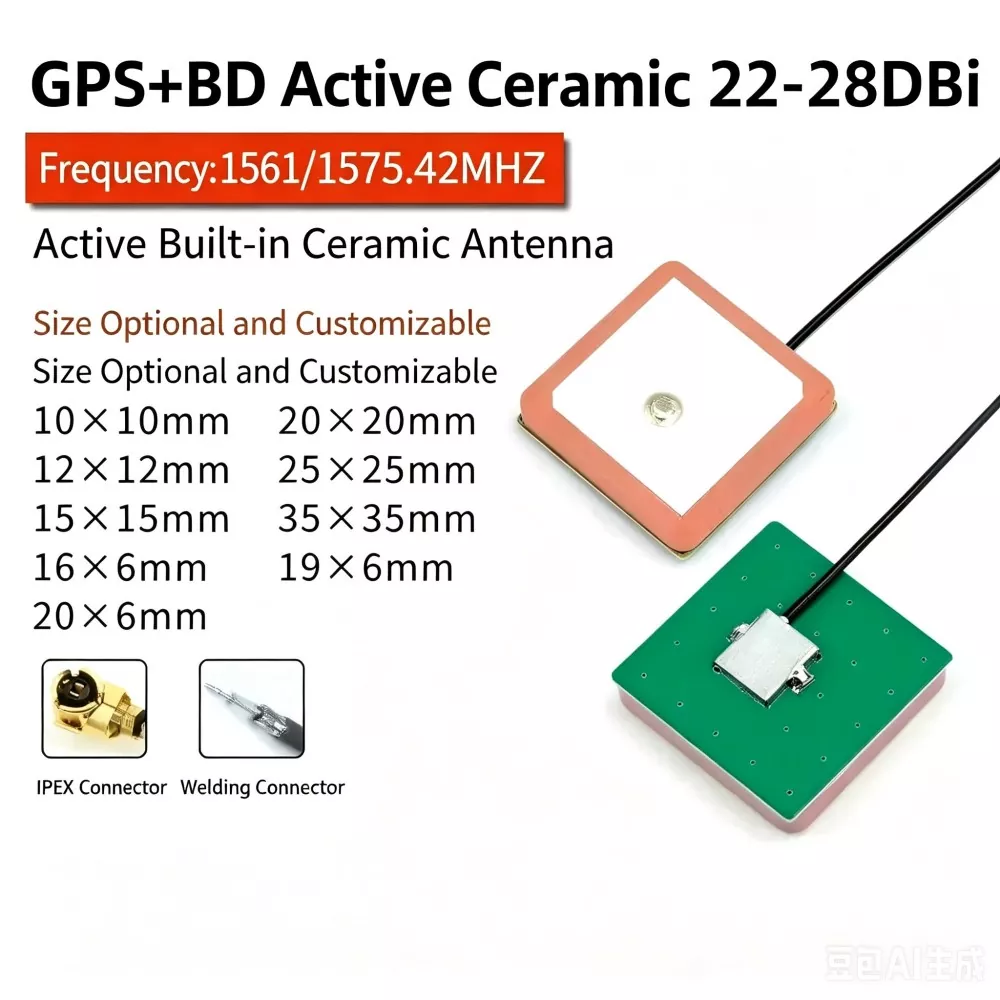

Een GPS BeiDou-antenne is een RF-component voor satellietnavigatie die is ontworpen voor de ontvangst van L1/B1-frequentiesignalen, waaronder GPS L1 (1575,42 MHz) en BeiDou B1 (1561 MHz).

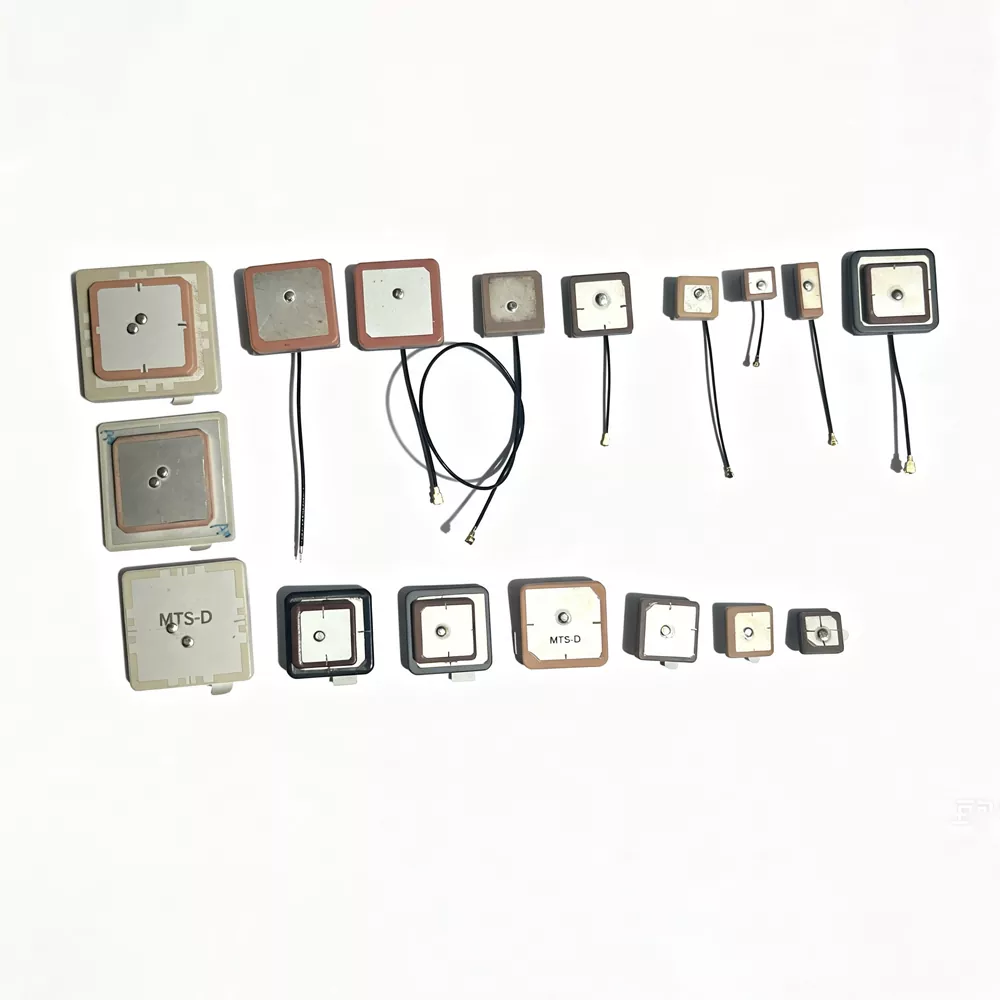

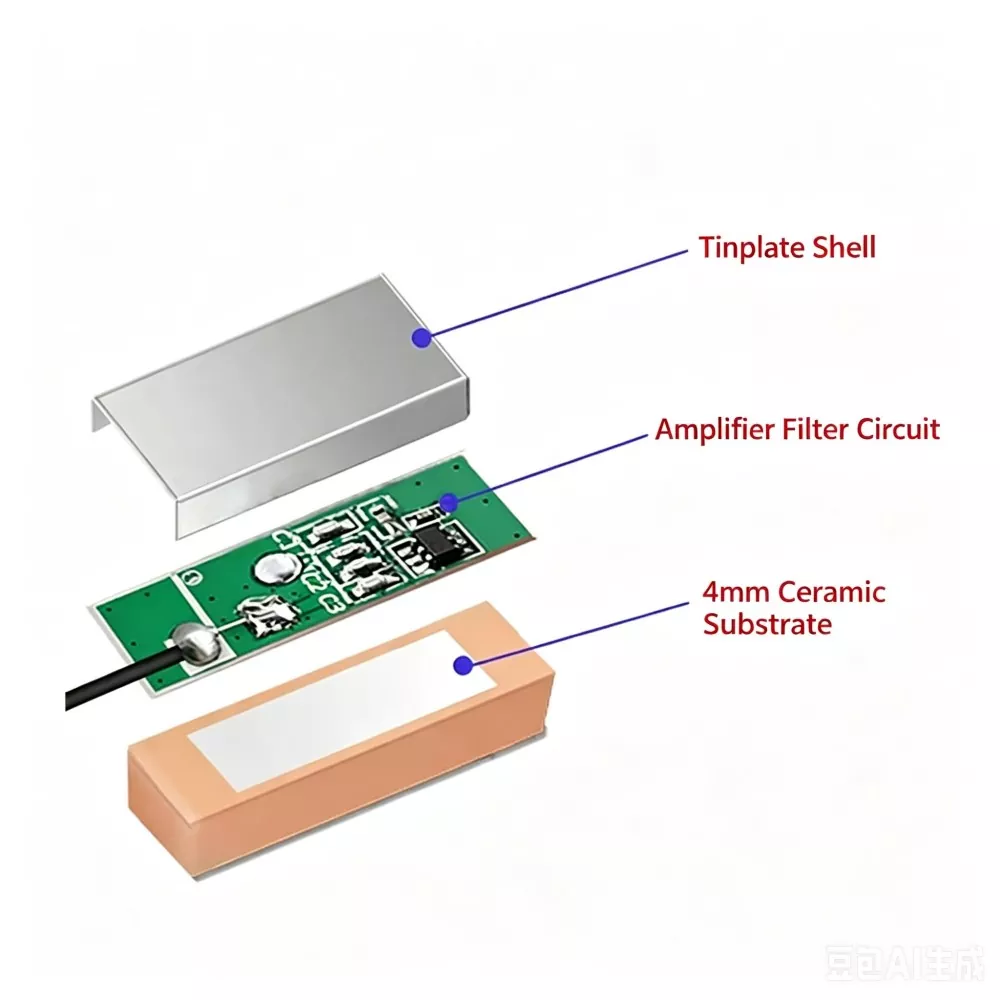

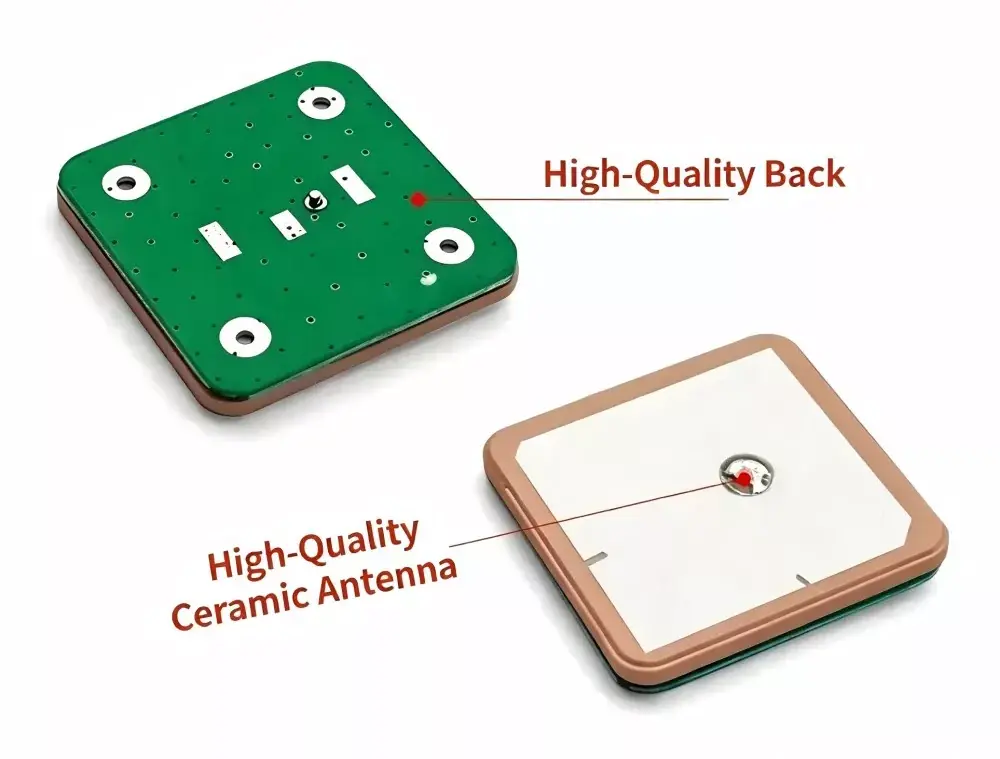

De antenne maakt doorgaans gebruik van een keramische diëlektrische patchstructuur met materiaal met een hoge permittiviteit. Signaalontvangst wordt bereikt door middel van elektromagnetische resonantie tussen de metalen patch en het keramische substraat, waardoor zwakke RF-satellietsignalen worden omgezet in elektrische signalen met weinig ruis voor verwerking van de GNSS-ontvanger.

Rechtse circulaire polarisatie (RHCP) wordt gebruikt om de transmissiekarakteristieken van satellieten te matchen, waardoor het verlies van polarisatie-mismatch in dynamische ontvangstomgevingen wordt verminderd.

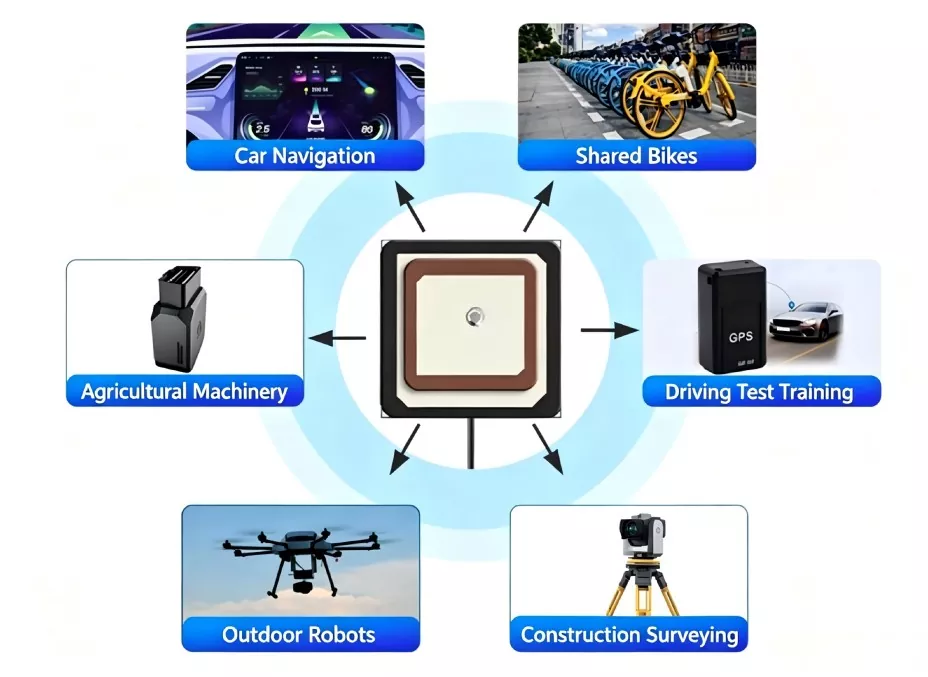

Compatibele apparaten

Als bronfabriek produceren wij GPS BeiDou-antenne. Het beschikt over uitzonderlijke compatibiliteit en wordt veel gebruikt in de volgende apparaten:

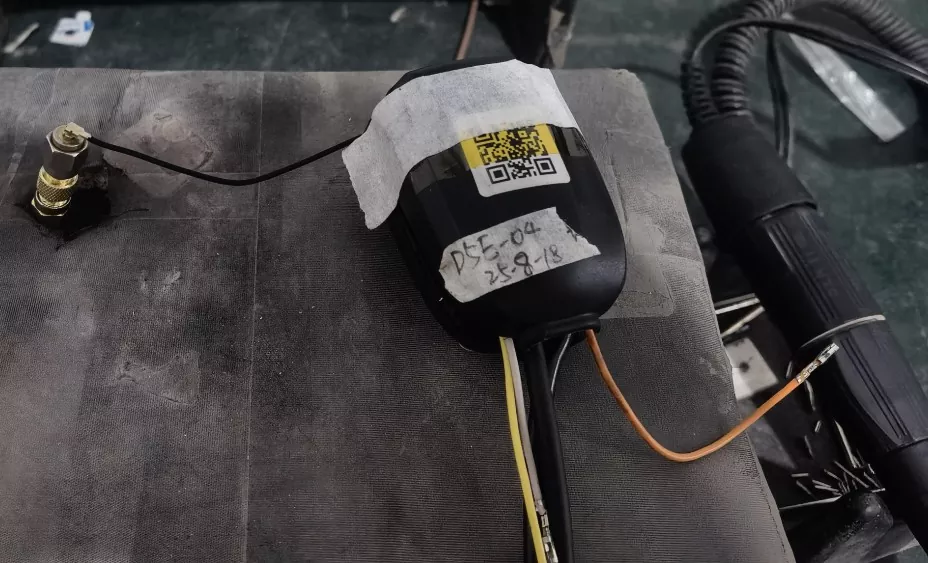

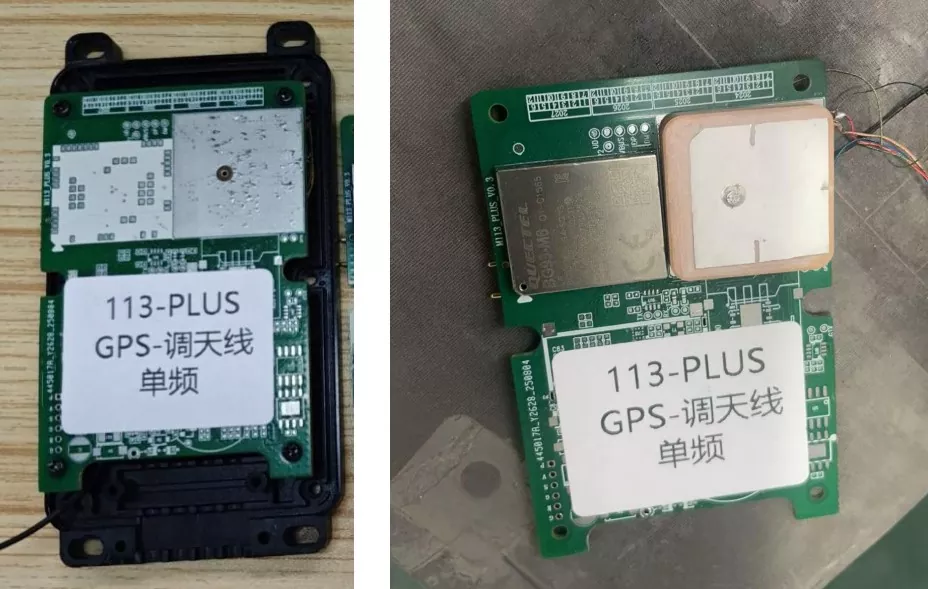

• In voertuigen en op reis: navigatiesystemen in voertuigen, slimme sloten voor deelfietsen en elektrische scooters, dashcams en OBD-trackers.

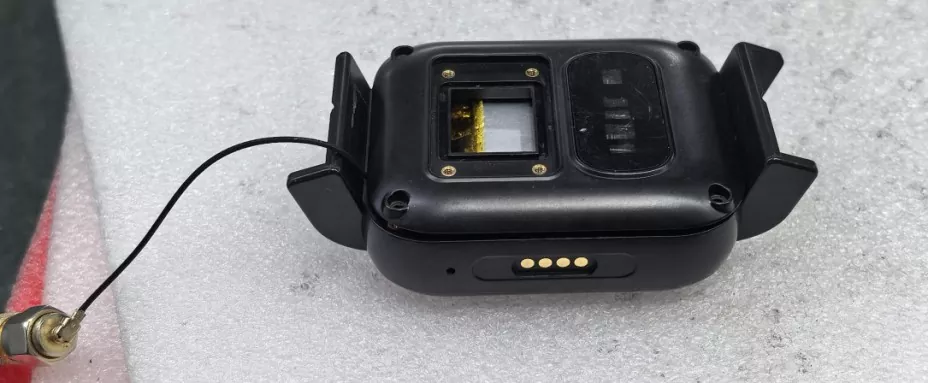

• Internet der dingen en wearables: smartwatches, locatiebadges voor kinderen/ouderen, miniatuurtrackers voor huisdieren, tags voor het volgen van bezittingen.

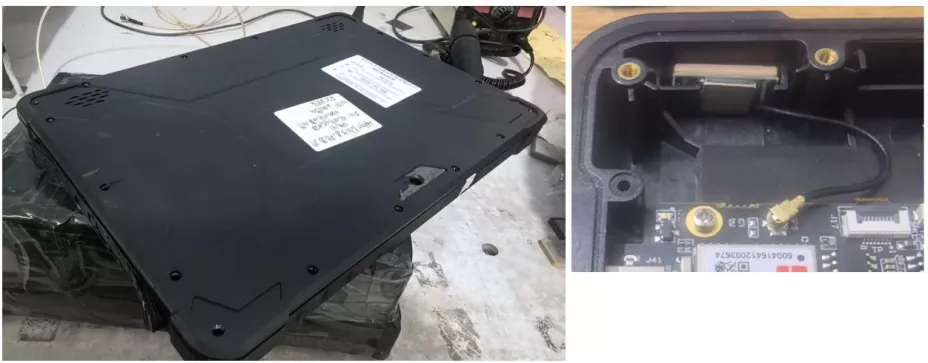

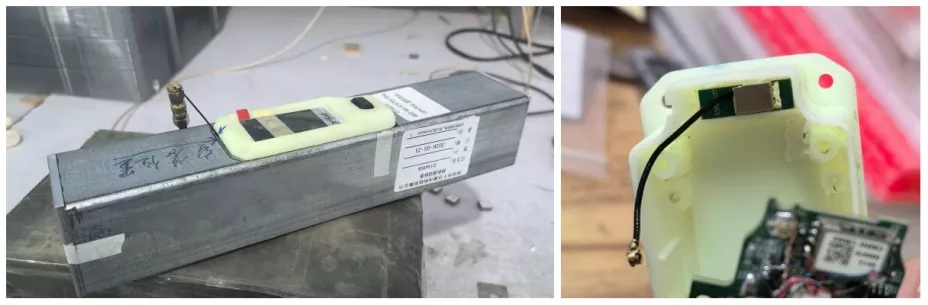

• Industrie en landmeetkunde: uiterst nauwkeurige landmeet- en kaartterminals, drone-vluchtcontrollers voor de landbouw, industriële IoT-sensoren, draagbare PDA's.

Kernverkoopargumenten en echte gemeten gegevens

Wij fabrieksproductie GPS externe antenne beschikt over de volgende kernvoordelen:

1. De ultieme balans tussen grootte en prestaties: met behulp van meerlaagse lage-temperatuur-co-fired keramische (LTCC)-technologie behoudt dit onderdeel een stabiele resonantiefrequentie, zelfs in een ultradun pakket van slechts 16×6×4,5 mm, waardoor het ideaal is voor miniatuur IoT-apparaten met beperkte ruimte.

2. Uitstekend detectievermogen voor zwakke signalen: Uitgerust met een krachtige LNA (versterker met weinig ruis), is het gemeten ruisgetal (NF) ≤2,0 dB en kan de versterking 25 dB ± 3 dB bereiken. Bij daadwerkelijke tests is de satellietacquisitietijd bij koude start teruggebracht tot binnen 25 seconden, en het apparaat kan stabiel meer dan zeven satellieten registreren, zelfs in stedelijke canyon-omgevingen.

3. Stabiliteit bij hoge temperaturen: de temperatuurcoëfficiënt van het keramische diëlektricum wordt geregeld binnen ±30 ppm/℃. In extreme omgevingen variërend van -40℃ tot 85℃ is de resonantiefrequentieverschuiving ≤±5 MHz, veel beter dan die van conventionele PCB-antennes.

4. Impedantieaanpassing en anti-interferentie: standaard 50Ω impedantieontwerp met VSWR ≤ 1,5; optioneel verkrijgbaar met een ferrietcoating op het oppervlak, die out-of-band-onderdrukking ≥ 40 dB biedt en het moederbord effectief beschermt tegen hoogfrequente interferentie zoals DC-DC-converters.

Belangrijkste technische specificaties en parameters

Diepgaande vergelijking met concurrerende producten

1. Inklaringsvereisten

De antenne moet op een onbelemmerde plaats worden geplaatst. Er mogen geen grote metalen voorwerpen aanwezig zijn binnen een elevatiehoek van 30° boven de antenne. Onder de antenne moet een doorlopend grondvlak van 7 cm x 7 cm als reflector worden gereserveerd, zonder dat er direct onder het actieve gebied kan worden gerouteerd.

2. EMI-isolatie

Houd de antenne uit de buurt van componenten met veel ruis, zoals DC-DC-converters, kristaloscillatoren, CPU's en luidsprekers. Een minimale scheidingsafstand van 2 cm wordt aanbevolen.

3. Impedantiecontrole

Handhaaf een gecontroleerde impedantie van 50 Ω vanaf het antennevoedingspunt naar de GNSS-module. RF-sporen moeten kort worden gehouden, met een soepele routering en zonder haakse bochten.

4. Oriëntatiecontrole

Het keramische oppervlak moet naar boven wijzen en evenwijdig blijven aan het grondvlak. De kantelhoek mag niet groter zijn dan 15° om stabiele RHCP-ontvangstkarakteristieken te behouden.

RF-technische overwegingen

1. Afhankelijkheid van het grondvlak

Een GNSS-antenne vereist een stabiel aardvlak. Prestaties zijn direct gecorreleerd met de grondgrootte en symmetrie.

2. Multipath-omgevingsgevoeligheid

Stedelijke omgevingen introduceren signaalreflectiepaden die de positioneringsnauwkeurigheid verminderen en de verdunning van de precisie (DOP) vergroten.

3. LNA-bijdrage

De versterkerversterking met weinig ruis verbetert de acquisitiegevoeligheid, maar vergroot ook de gevoeligheid voor interferentie buiten de band als de filtering onvoldoende is.

4. Frequentiestabiliteit

Keramische diëlektrische temperatuurcoëfficiënten beïnvloeden de resonantiedrift onder thermische cyclusomstandigheden.

Hoe kiest u het juiste product?

Houd bij het selecteren van een externe GPS-antenne rekening met de volgende belangrijke factoren:

1. Frequentie en polarisatie Controleer of het apparaat ondersteuning voor GPS L1, BeiDou B1 of dubbele frequentie vereist. Meng geen circulair gepolariseerde GNSS-antennes met lineair gepolariseerde antennes zoals 2,4G-types, aangezien dit zal resulteren in mismatch en verslechterde ontvangst.

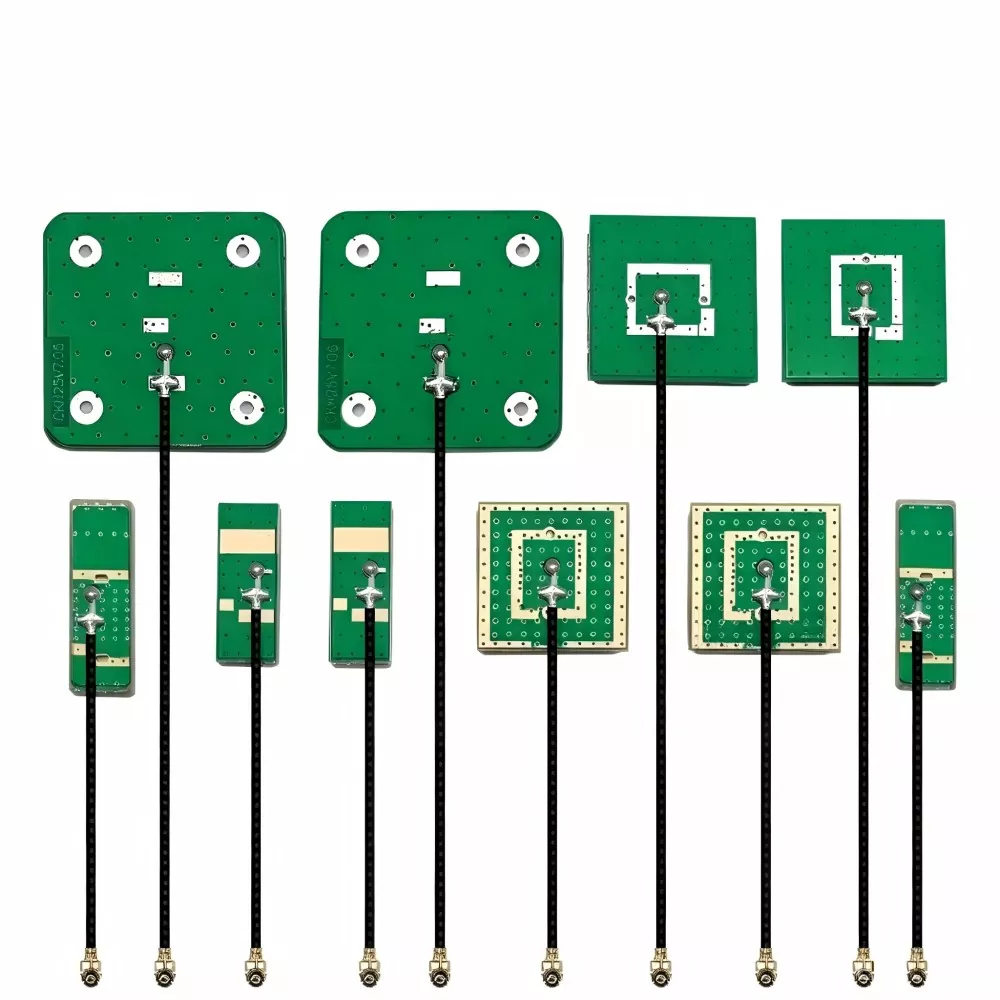

2. Installatieruimte Voor compacte apparaten wordt doorgaans een keramische antenne gebruikt vanwege de kleine vormfactor. Voor kostengevoelige toepassingen met voldoende ruimte kunnen PCB-antennes worden overwogen. In complexe RF-omgevingen bieden keramische antennes stabielere prestaties.

3. Actief of passief ontwerp Als het apparaat een metalen behuizing of een lange RF-toevoerleiding (>1 m) heeft, wordt een actieve antenne met geïntegreerde LNA aanbevolen om signaalverlies te compenseren.

4. Validatiegegevens De selectie moet gebaseerd zijn op gemeten veldprestaties (bijvoorbeeld satellietacquisitie, C/N0, koude starttijd), en niet alleen op laboratoriumspecificaties.

Waarom voor ons kiezen (Qianmu Communications)?

• Rechtstreekse levering vanuit de bronfabriek: wij wijzen de winstmarges van tussenpersonen af ​​en bieden zeer concurrerende prijzen af-fabriek met flexibele MOQ's.

• Sterke R&D- en aanpassingsmogelijkheden: We hebben een team van professionele RF-ingenieurs die de keramische chipgrootte, de vorm van de zilverlaag en de LNA-versterking snel kunnen aanpassen op basis van uw ID-structuur en PCB-indeling.

• Real-case validatie: onze producten zijn met succes geïntegreerd in de toeleveringsketens van verschillende toonaangevende merken op het gebied van fietsen delen, navigatie in voertuigen en slimme draagbare merken, waardoor talloze problemen zijn opgelost, zoals het "traag zoeken naar sterren en frequent verlies van sterren".

• Volledige levenscyclusservices: wij bieden alles-in-één technische ondersteuning, van impedantiematchingssimulaties vóór de verkoop en richtlijnen voor antenne-indeling tot snelle analyse van defecte producten na verkoop.

Veelgestelde vragen

Vraag 1: Kunnen keramische antennes in verschillende frequentiebanden door elkaar worden gebruikt?

A: Nee. GNSS-antennes en 2,4G/5,8G-antennes gebruiken verschillende polarisatietypes en bedieningsmechanismen. GNSS-antennes zijn doorgaans RHCP, terwijl 2,4G/5,8G-antennes lineair gepolariseerd zijn. Een mismatch tussen polarisatie en frequentie resulteert in aanzienlijke signaalverslechtering of verlies van satellietvergrendeling.

Vraag 2: Waarom beïnvloedt de antennegrootte de prestaties?

A: De prestaties van keramische antennes houden verband met het effectieve stralingsoppervlak en de diëlektrische constante. Een groter keramisch volume verbetert over het algemeen de versterking en gevoeligheid. Bij compacte ontwerpen kunnen de prestaties echter gedeeltelijk worden geoptimaliseerd door antenneafstemming en grondvlakontwerp.

Vraag 3: Wat is de impedantie van de externe GPS-antenne?

A: De standaard ontwerpimpedantie is 50Ω, wat vaak wordt gebruikt in GNSS RF front-endsystemen. Aangepaste impedantiewaarden kunnen worden ondersteund, afhankelijk van de matchingvereisten op systeemniveau.

Vraag 4: Hoe worden de installatieprestaties geverifieerd?
