Voor moderne wetshandhavings- en veldopnameapparatuur is betrouwbare positionering meer dan een gemak: het kan rechtstreeks van invloed zijn op de traceerbaarheid van bewijsmateriaal en de operationele veiligheid.Qianmuontwikkelt deBody Cam GPS-antenneals een keramische GNSS-antenne van industriële kwaliteit voor op het lichaam gedragen camera's, terminals voor het verzamelen van bewijsmateriaal, patrouilleapparatuur en andere veeleisende mobiele apparaten. De GPS-, BeiDou-, GLONASS- en Galileo-compatibiliteit, het RHCP-ontwerp en de robuuste keramische structuur zijn ontworpen om een stabiele satellietontvangst te behouden in uitdagende omgevingen.
Een GPS-antenne in een op het lichaam gedragen camera moet obstakels van het menselijk lichaam, compacte apparaatstructuren, metalen afscherming, mobiele RF-modules, batterijen en veranderende buitenomstandigheden omzeilen. Een geschikte GNSS-antenne heeft dus meer nodig dan alleen basissatellietontvangst. In dit artikel wordt uitgelegd hoe de keramische antenneconstructie, circulaire polarisatie, RF-interferentiebeheersing, materialen voor brede temperaturen en correcte installatie bijdragen aan een stabiele positionering. Het vergelijkt ook keramische en flexibele FPC-antennetechnologieën en schetst de belangrijkste selectie- en installatieoverwegingen voor fabrikanten van professionele lichaamscamera's.
Inhoudsopgave
- Wat is een Body Cam GPS-antenne?
- Waarom zijn GPS-prestaties belangrijk bij op het lichaam gedragen camera's?
- Welke prestatiefactoren moeten kopers evalueren?
- Keramische GPS-antenne versus FPC-antenne
- Belangrijkste technische specificaties
- Hoe moet een GPS-antenne worden geïnstalleerd?
- Typische toepassingen
- Veelgestelde vragen
- Conclusie

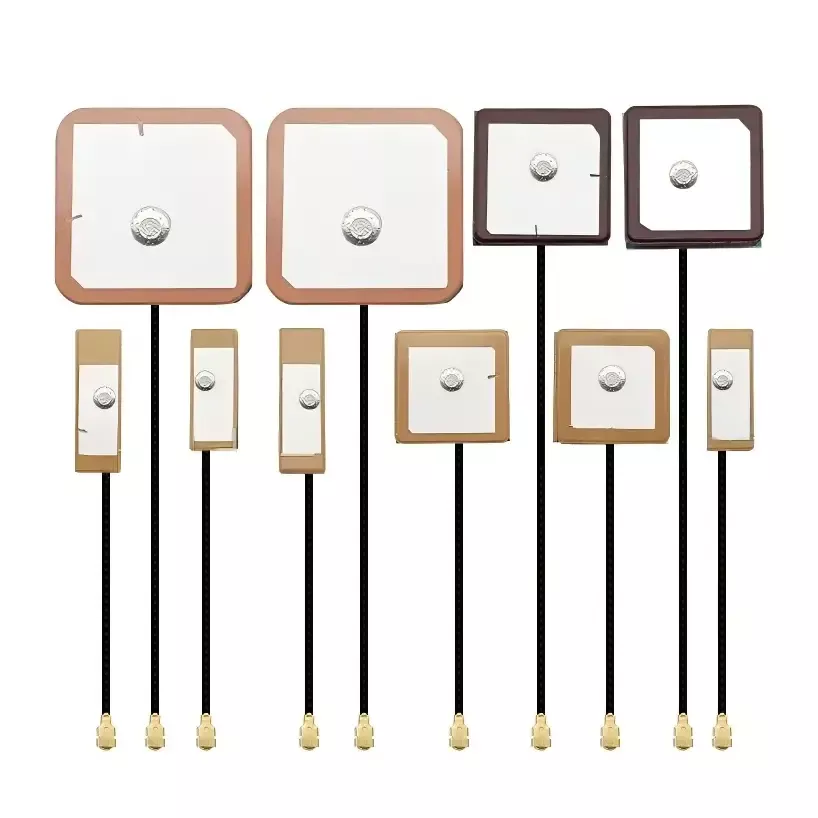

Wat is een Body Cam GPS-antenne?
Een Body Cam GPS-antenne is een gespecialiseerd GNSS-ontvangstonderdeel dat is ontworpen om satellietnavigatiesignalen te ontvangen voor op het lichaam gedragen camera's en draagbare terminals voor het opnemen van bewijsmateriaal. In tegenstelling tot een GPS-antenne voor algemeen gebruik, moet deze in een compacte behuizing werken en rekening houden met lichaamsobstructie, elektronische interferentie, beweging en veranderende buitenomgevingen.
De oplossing van Qianmu maakt gebruik van een hoog-diëlektrische keramische patchstructuur en rechtshandige circulaire polarisatie (RHCP). Het ontwerp ondersteunt GPS L1 op 1575,42 MHz en BeiDou B1 op 1561 MHz, terwijl compatibiliteit met grote satellietnavigatiesystemen professionele positioneringstoepassingen op zowel binnenlandse als internationale markten kan ondersteunen.
De antenne ontvangt satellietsignalen en geeft het geoptimaliseerde RF-signaal door aan de positioneringschipset. Het apparaat kan vervolgens locatie-, snelheids-, tijd- en hoogte-informatie berekenen en locatiegegevens koppelen aan opgenomen audio en video. Hierdoor ontstaat er een praktische verbinding tussen opgenomen inhoud en de locatie waar een gebeurtenis heeft plaatsgevonden.
Waarom zijn GPS-prestaties belangrijk bij op het lichaam gedragen camera's?
Op het lichaam gedragen camera's worden vaak gebruikt terwijl personeel loopt, rent, draait, gebouwen betreedt of voertuigen bedient. Deze bewegingen creëren een moeilijkere RF-omgeving dan een stationaire GPS-ontvanger doorgaans ervaart.
Een stabiele positionering kan verschillende praktische voordelen bieden:
- Traceerbaarheid van bewijsmateriaal:Locatie-informatie kan worden gekoppeld aan opgenomen beelden en operationele gebeurtenissen.
- Continue trajectregistratie:Betrouwbare satellietontvangst helpt gaten in het volgen van bewegingen te verkleinen.
- Operationeel bewustzijn:Veldteams kunnen tijdens mobiele operaties betrouwbaardere locatie-informatie verkrijgen.
- Verminderde positioneringsdrift:Betere antenneprestaties kunnen onstabiele locatiemetingen helpen beperken die worden veroorzaakt door zwakke of gereflecteerde signalen.
- Wereldwijde implementatie:GNSS-compatibiliteit met meerdere systemen is nuttig voor apparatuur die bedoeld is voor verschillende geografische markten.
Voor fabrikanten moet de antenneselectie daarom worden overwogen tijdens de vroege stadia van het ontwerp van de bodycamera, in plaats van te worden behandeld als een laatste componentselectietaak.
Welke prestatiefactoren moeten kopers evalueren?
1. Compatibiliteit met satellietsystemen
Professionele lichaamscamera's kunnen in verschillende landen en gebruiksomgevingen worden ingezet. Het ondersteunen van GPS en BeiDou en tegelijkertijd het faciliteren van GLONASS en Galileo kan een grotere flexibiliteit bieden bij het ontwerpen van apparatuur voor binnenlandse en buitenlandse markten.
2. Circulaire polarisatie
GNSS-satellietsignalen hebben circulaire polarisatiekarakteristieken. Een RHCP-antenne is ontworpen om aan deze signaaleigenschap te voldoen en kan de impact van bepaalde gereflecteerde en onjuist gepolariseerde signalen helpen verminderen. Dit is vooral handig rond gebouwen, voertuigen, metalen constructies en andere reflecterende oppervlakken.
3. Weerstand tegen RF-interferentie
Een moderne lichaamscamera kan 4G/5G-communicatiemodules, Wi-Fi, processors, batterijen en andere elektronische circuits bevatten. Deze componenten kunnen een elektrisch complexe omgeving creëren. Antennematching en passende fysieke scheiding kunnen ongewenste RF-koppeling helpen verminderen en de positioneringsstabiliteit verbeteren.
4. Milieubetrouwbaarheid
Professionele apparatuur kan worden blootgesteld aan zomerhitte, winterkou, trillingen, schokken, vochtigheid en langdurig gebruik buitenshuis. Het industriële keramische ontwerp van Qianmu is gespecificeerd voor een bedrijfstemperatuurbereik van -40°C tot +75°C, en ondersteunt toepassingen waarbij componenten van consumentenkwaliteit mogelijk niet voldoende milieumarge bieden.
5. Mechanische duurzaamheid
Op het lichaam gedragen apparatuur ervaart herhaalde bewegingen en fysieke handelingen. Een stijve keramische antennestructuur kan een betere maatvastheid bieden dan een flexibele structuur in toepassingen waarbij mechanische duurzaamheid prioriteit heeft.
Keramische GPS-antenne versus FPC-antenne
Zowel keramische als FPC-antennetechnologieën kunnen nuttig zijn, maar hun kenmerken zijn verschillend. De juiste keuze hangt af van de productstructuur, beschikbare ruimte, omgevingsomstandigheden, vereiste positioneringsprestaties en beoogde toepassing.
| Vergelijkingsfactor | Qianmu keramische antenne | Standaard FPC GPS-antenne |
|---|---|---|
| Kernmateriaal | Industrieel gesinterd keramiek op hoge temperatuur | Flexibele PI-film |
| Signaalontvangst | Ontworpen voor sterke satellietsignaalverwerving | Geschikt voor compacte algemene toepassingen |
| Polarisatie | RHCP | Afhankelijk van het antenneontwerp |
| Bedrijfstemperatuur | -40°C tot +75°C | Afhankelijk van specifiek model |
| Mechanische structuur | Stevige keramische constructie | Flexibele filmconstructie |
| Interferentiecontrole | Ontworpen voor veeleisende RF-omgevingen | Meer afhankelijk van de systeemindeling en installatie |
| Typische toepassing | Professionele lichaamscamera's en industriële terminals | Compacte consumenten- en draagbare elektronica |
Voor fabrikanten die professionele apparaten voor bewijsregistratie ontwikkelen, kan een keramische GNSS-antenne een nuttige combinatie bieden van RF-prestaties, omgevingsbestendigheid en structurele stabiliteit.
Belangrijkste technische specificaties
Bij het evalueren van een GPS-antenne voor een bodycamera moeten ingenieurs de volledige RF- en mechanische specificaties beoordelen in plaats van zich alleen te concentreren op de nominale frequentiecompatibiliteit.
| Parameter | Qianmu-specificatie |
|---|---|
| Producttype | GNSS keramische opbouwantenne |
| Operatiebanden | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarisatie | Rechtse circulaire polarisatie (RHCP) |
| Karakteristieke impedantie | 50Ω |
| VSWR | ≤1,8 |
| Piekwinst | 3,0–3,8 dBi |
| Bedrijfstemperatuur | -40°C tot +75°C |
| Opslagtemperatuur | -45°C tot +80°C |
| Installatie | SMT-plaatsing, solderen door gaten of aangepaste connectoren |
Deze specificaties bieden een nuttig startpunt voor RF-ingenieurs. De uiteindelijke prestaties van de antenne moeten echter altijd worden gecontroleerd na integratie in de volledige behuizing van de bodycamera, omdat behuizingsmaterialen, plaatsing van de batterij, PCB-indeling, kabelgeleiding en nabijgelegen draadloze modules de werkelijke RF-prestaties aanzienlijk kunnen beïnvloeden.
Hoe moet een GPS-antenne worden geïnstalleerd?
Zelfs een krachtige antenne kan ondermaats presteren als deze verkeerd wordt geïnstalleerd. Een goede mechanische en RF-integratie is daarom essentieel.
Kies een geschikte installatiepositie
Het keramische stralingsgebied mag niet rechtstreeks worden afgedekt door metalen behuizingen, batterijen of metalen beugels. Een niet-metalen gebied richting het bovenste gedeelte van de lichaamscamera verdient over het algemeen de voorkeur. Qianmu raadt aan een afstand van minimaal 15 mm aan te houden ten opzichte van 4G/5G- en Wi-Fi-antennes, waar de productstructuur dit toelaat.
Volg de juiste soldeerprocedures
Voor pin-type antennes moeten de soldeerverbindingen compleet en veilig zijn. Voor SMT-producten moet de antenne correct worden uitgelijnd en gemonteerd volgens het aanbevolen PCB-proces. Overmatige mechanische druk moet worden vermeden, omdat keramische onderdelen door onjuiste behandeling kunnen worden beschadigd.
Besturingskabel- en stroomlijngeleiding
Antennekabels moeten zorgvuldig worden geleid om onnodige koppeling met hoogspanningskabels en circuits met hoge stroomsterkte te voorkomen. Waar nodig kunnen ook isolatiematerialen worden gebruikt om de antenne te isoleren van sterke elektrische interferentiebronnen.
Test het volledige apparaat
Het testen van laboratoriumonderdelen is belangrijk, maar mag de volledige machineverificatie niet vervangen. Na de montage moeten fabrikanten de satellietacquisitie bij koude en warme start, de nauwkeurigheid van de positionering, het aantal satellieten en de trajectcontinuïteit onder realistische buitenomstandigheden evalueren.
Welke toepassingen kunnen een Body Cam GPS-antenne gebruiken?
Een professionele GNSS-antenne kan een breed scala aan mobiele opname- en positioneringsapparatuur ondersteunen, waaronder:
- 4G/5G lichaamscamera's voor wetshandhaving
- Registratieterminals voor politie en verkeershandhaving
- Lichaamscamera's voor stadsbeheer en wegbeheer
- Audiovisuele bewijsapparatuur van de brandweer
- Explosieveilige en intrinsiek veilige opnameterminals
- Mijnbouw- en petrochemische inspectieapparatuur
- Apparaten voor stroominspectie en spoorwegpatrouilles
- Terminals voor buiteninspectie en veldbediening
- Op export gerichte multi-band op het lichaam gedragen camera's
De combinatie van GNSS-ontvangst, compacte integratie en ecologische duurzaamheid maakt deze antennetechnologie bijzonder relevant voor professionele apparatuur die continu buiten gecontroleerde binnenomgevingen moet werken.
Veelgestelde vragen
1. Welke satellietsystemen ondersteunt de Body Cam GPS-antenne?
De antenne is ontworpen rond de GPS L1- en BeiDou B1-frequenties en ondersteunt GNSS-toepassingen voor meerdere systemen, waaronder GPS, BeiDou, GLONASS en Galileo.
2. Waarom is RHCP belangrijk voor GNSS-ontvangst?
RHCP, of rechtse circulaire polarisatie, komt overeen met de polarisatiekarakteristieken van gewone GNSS-satellietsignalen. Het kan de ontvangstconsistentie helpen verbeteren en de impact van sommige gereflecteerde of onjuist gepolariseerde signalen verminderen.
3. Kan de antenne werken bij extreme temperaturen?
Het gespecificeerde bedrijfstemperatuurbereik bedraagt -40°C tot +75°C, waardoor de antenne geschikt is voor veel veeleisende buiten- en industriële toepassingen.
4. Kan de antenne worden aangepast voor een nieuw bodycamera-ontwerp?
Ja. Als originele fabrikant kan Qianmu de ontwikkeling van aangepaste antennes ondersteunen op basis van de apparaatstructuur, werkfrequentie, installatievereisten, connectorconfiguratie en RF-prestatiedoelstellingen.
5. Hoeveel afstand moet er worden gehouden ten opzichte van 4G/5G- en Wi-Fi-antennes?
Waar de productstructuur dit toelaat, wordt een minimale afstand van 15 mm aanbevolen. De uiteindelijke afstand moet worden bevestigd door middel van RF-tests, omdat de geometrie van de behuizing en de interne elektronica de optimale antennepositie kunnen veranderen.
6. Zijn testen buiten nodig na installatie van de antenne?
Ja. Het wordt sterk aanbevolen om buiten een compleet apparaat te testen. Ingenieurs moeten de satellietacquisitie, positioneringsnauwkeurigheid, koude en warme starts en trajectcontinuïteit verifiëren nadat de antenne in de definitieve behuizing is geïntegreerd.
Conclusie
Een betrouwbare GNSS-antenne is een cruciaal onderdeel van een professionele op het lichaam gedragen camera, omdat de positioneringsprestaties de locatienauwkeurigheid, de traceerbaarheid van bewijsmateriaal en de operationele betrouwbaarheid beïnvloeden. Keramische constructie, RHCP-polarisatie, GNSS-compatibiliteit met meerdere systemen, interferentiecontrole en prestaties bij brede temperaturen kunnen een sterkere basis bieden voor veeleisende bodycamera-toepassingen.
Qianmu combineert antenne-R&D, productie, RF-testen en productie op maat om fabrikanten van bodycamera's en systeemintegrators te ondersteunen. Voor projecten die aangepaste frequentiebanden, afmetingen, connectoren, installatiestructuren of RF-optimalisatie vereisen, kunt u de Body Cam GPS-antenne-oplossing verkennenneem contact met ons opvoor technisch advies, monsters en antenne-ontwikkeling op maat.
