FPC versus PCB-antennes: belangrijkste verschillen voor compacte elektronische apparaten

Het kiezen van een antenne voor een compact elektronisch apparaat houdt meer in dan het vinden van een onderdeel dat in de beschikbare ruimte past. De antenne moet werken met de PCB-indeling, behuizing, werkfrequentie en omliggende componenten van het apparaat.

FPC-antennes en PCB-antennes zijn twee opties voor ingebedde draadloze ontwerpen. Beide kunnen worden gebruikt in compacte elektronica, maar ze verschillen qua constructie, installatievereisten en hoe ze in het productieproces passen.

Voor ingenieurs die IoT-apparaten, tablets, draagbare elektronica en draadloze terminals ontwikkelen, kan het vroegtijdig begrijpen van deze verschillen onnodige ontwerpwijzigingen tijdens het prototypen helpen voorkomen.

Wat is een FPC-antenne?

Een FPC-antenne maakt gebruik van een geleidend patroon op een flexibel gedrukt circuitsubstraat. Dankzij de dunne structuur kan het in geschikte smalle ruimtes of langs bepaalde gebogen oppervlakken in een elektronische behuizing worden geïnstalleerd.

Dit kan handig zijn als de hoofdprintplaat niet voldoende geschikte ruimte biedt voor de antenne of als de behuizing van het apparaat een andere montagepositie vereist.

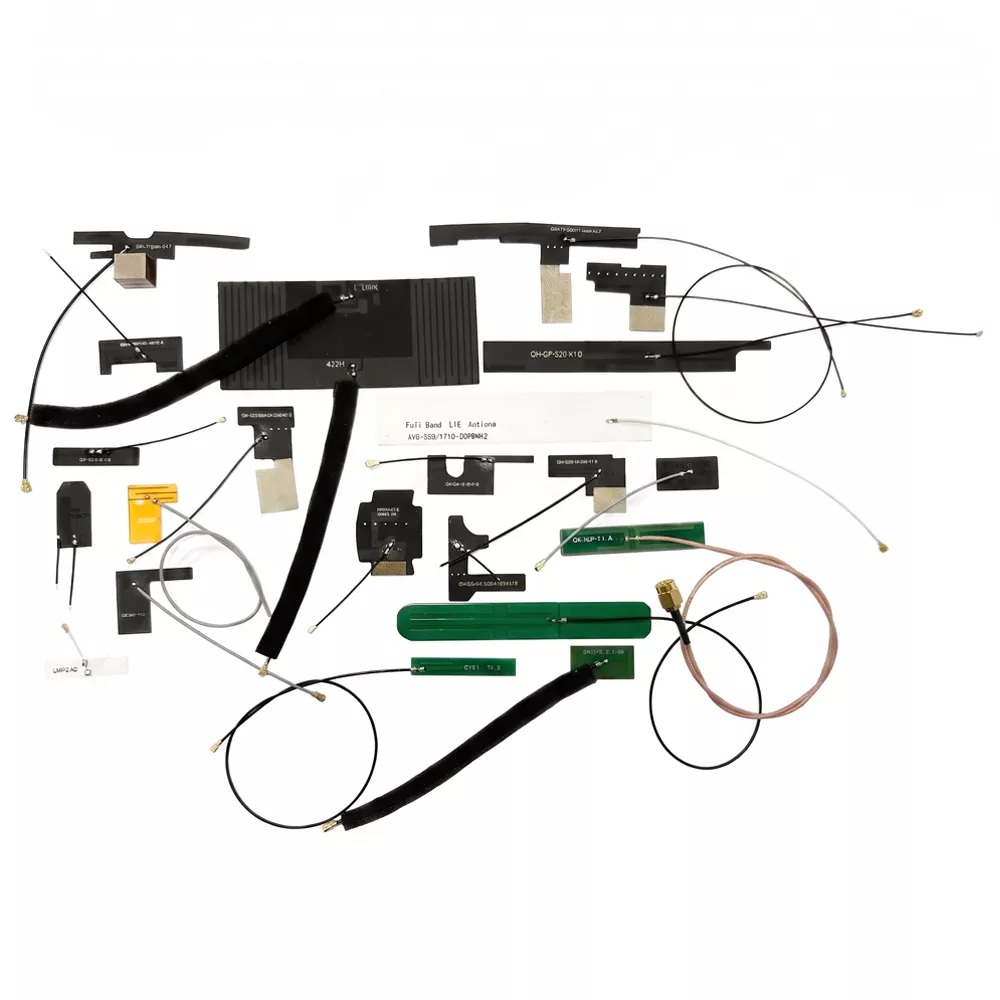

Typische toepassingen zijn onder meer draagbare elektronica, draagbare terminals, draagbare apparaten en compacte IoT-apparatuur. DeFPC-antennebereikvan Qianmu omvat ingebouwde antenne-oplossingen voor verschillende draadloze toepassingen, met specificaties geselecteerd op basis van apparaatvereisten.

Bij het evalueren van een FPC-antenne moeten ingenieurs de afmetingen, werkfrequentie, kabel- en connectoropties, montagemethode en afstand tot nabijgelegen metalen componenten controleren.

Wat is een PCB-antenne?

Een PCB-antenne wordt gevormd door een geleidend patroon op een printplaat. Afhankelijk van het ontwerp kan deze in de hoofdprintplaat worden geïntegreerd of op een speciaal bord worden geplaatst.

Deze aanpak kan de behoefte aan een afzonderlijke antennecomponent verminderen wanneer de printplaat voldoende ruimte heeft voor het stralingselement en de vereiste speling ervan. Het wordt vaak overwogen voor draadloze modules, IoT-controllers, smart home-apparatuur en andere producten met een relatief stabiele bordindeling.

Een PCB-antenne is echter niet automatisch de goedkopere of beter presterende optie. De resultaten zijn afhankelijk van de antennegeometrie, het grondvlak, de plaatmaterialen, nabijgelegen componenten en de uiteindelijke behuizing.

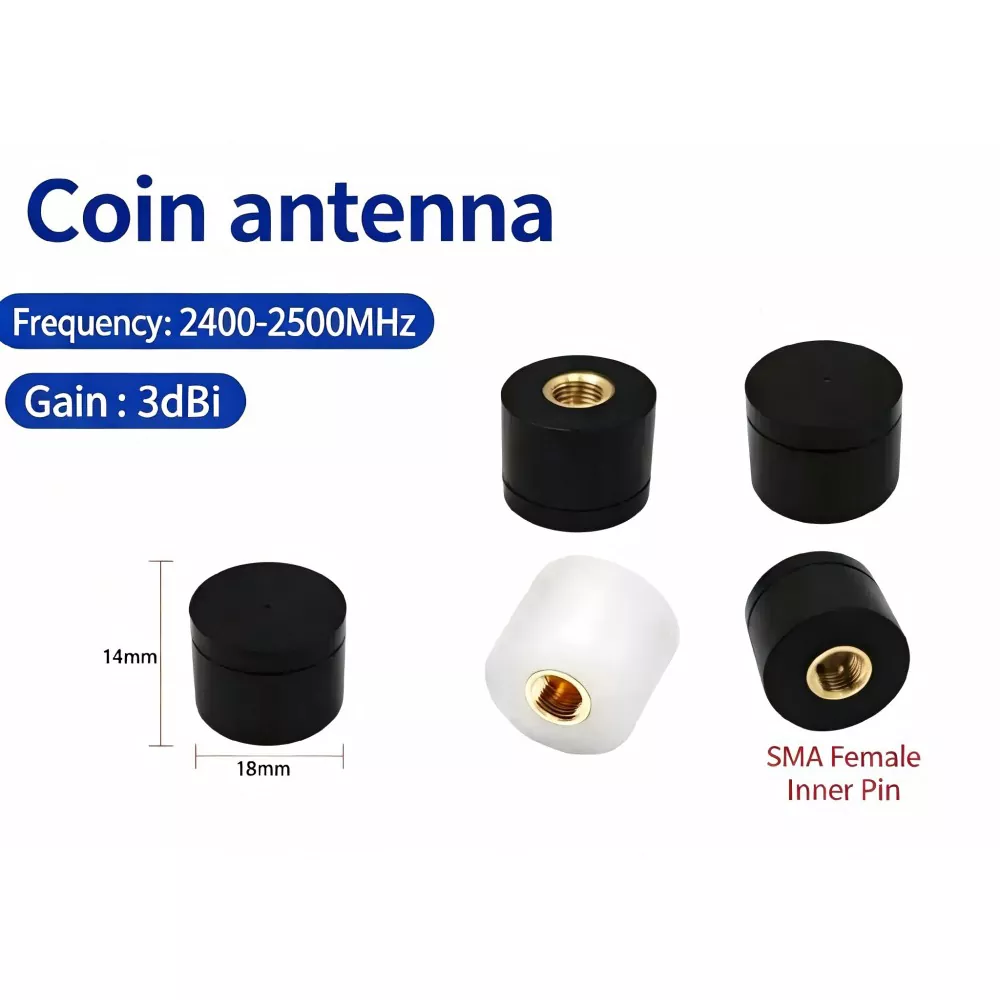

Qianmu'singebouwde antenne-oplossingenomvatten zowel op FPC gebaseerde als PCB-geïntegreerde benaderingen voor verschillende apparaatstructuren.

FPC-antenne versus PCB-antenne: belangrijkste verschillen

Het praktische verschil is hoe elke antenne in het product past. Een FPC-antenne biedt meer vrijheid bij plaatsing, terwijl een PCB-antenne de integratie kan vereenvoudigen wanneer de printplaat er omheen is ontworpen.

Geen van beide typen garandeert betere draadloze prestaties zonder testen op het beoogde apparaat.

1. Installatieruimte en mechanisch ontwerp

Beschikbare ruimte is vaak de eerste factor die beoordeeld moet worden.

Een FPC-antenne mag langs een behuizingswand of in een smal binnengebied worden geplaatst, op voorwaarde dat de buiglimieten, montageomstandigheden en elektrische vereisten van de antenne worden gerespecteerd. Dit kan handig zijn op apparaten waarbij de batterij, het beeldscherm en het moederbord het grootste deel van de beschikbare ruimte in beslag nemen.

Een PCB-antenne heeft een geschikte plek op de printplaat nodig. De lay-out moet rekening houden met het stralende element, het grondvlak en de afstand tot andere componenten.

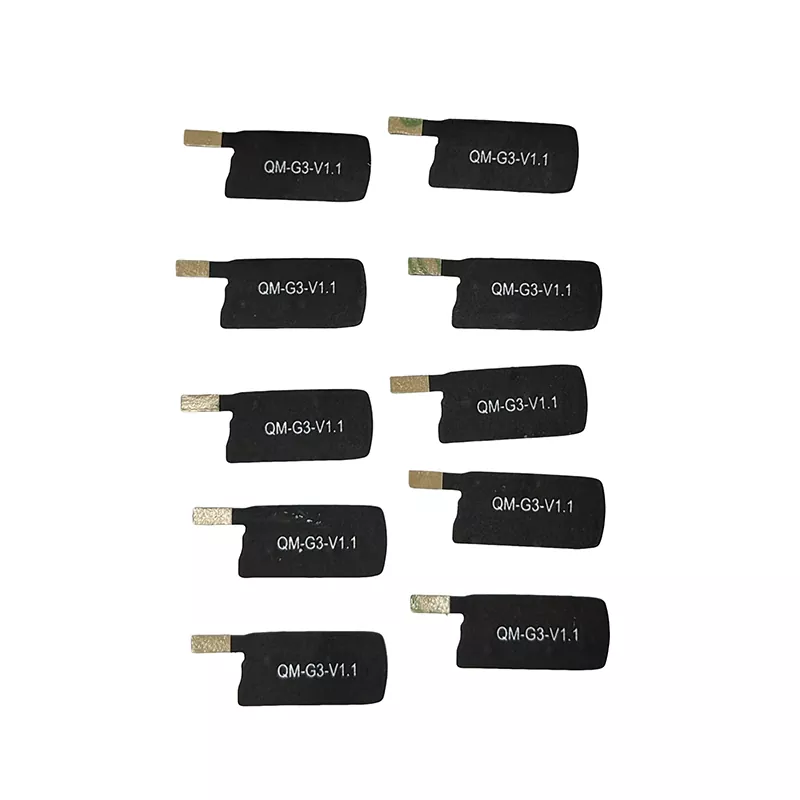

Een tablet met een dicht opeengepakte interne lay-out kan bijvoorbeeld baat hebben bij de evaluatie van een flexibele antenne die uit de buurt van drukke gebieden kan worden geplaatst. Qianmu'sUltradunne FPC-tabletantenneis een relevant product om te beoordelen bij het beoordelen van dit soort integratie.

De uiteindelijke keuze moet gebaseerd zijn op het volledige mechanische ontwerp en niet alleen op de afmetingen van de antenne.

2. RF-prestaties en signaalstabiliteit

Een flexibele antenne zorgt niet automatisch voor een sterkere ontvangst, en een PCB-geïntegreerde antenne is niet noodzakelijkerwijs stabieler.

De prestaties zijn afhankelijk van de werkfrequentie, antennegeometrie, impedantie-aanpassing, aardreferentie, behuizingsmaterialen en omliggende componenten. Batterijen, metalen beugels, beeldschermen en kabels kunnen allemaal invloed hebben op de geïnstalleerde antenne.

Voordat een antenne wordt geselecteerd, moeten ingenieurs de volgende parameters bevestigen:

• Bedrijfsfrequentie en vereiste bandbreedte

• Impedantie en VSWR

• Versterking en stralingspatroon

• Grondvlak en antennespeling

• Vereisten voor connectoren en voedingskabels

• Prestaties in de afgewerkte behuizing

Voor compacte draadloze apparaten is het testen van de antenne in de daadwerkelijke installatiepositie bijzonder belangrijk. Resultaten verkregen met een zelfstandige antenne vertegenwoordigen mogelijk niet de prestaties ervan nadat de antenne in het eindproduct is gemonteerd.

3. Productiekosten en montage

De totale kosten zijn afhankelijk van het volledige apparaatontwerp, niet alleen van de antenneprijs.

Een PCB-antenne kan het aantal afzonderlijke componenten en montagestappen verminderen als deze in een bestaande bordindeling past. Als het ontwerp echter wijzigingen in de PCB-afmetingen, routing of plaatsing van componenten vereist, kunnen die wijzigingen het ontwikkelingswerk vergroten.

Een FPC-antenne is een afzonderlijk onderdeel en vereist mogelijk extra bevestigingsmateriaal, een kabel of een connector. Het kan niettemin praktischer zijn als het een groot herontwerp van de PCB of de behuizing vermijdt.

Vergelijk voor OEM-projecten de volgende kosten:

• Antenne fabricage

• PCB- en behuizingsaanpassingen

• Kabels, connectoren en bevestigingsmaterialen

• Montage en inspectie

• Prototypetesten en RF-tuning

• Productievolume en verwachte vraag

Het aanvragen van offertes op basis van dezelfde technische vereisten levert een nuttiger vergelijking op dan het beoordelen van de twee technologieën op basis van hun basiscomponentprijzen.

4. Welke antenne is geschikt voor uw toepassing?

Het juiste ontwerp hangt af van de fysieke structuur van het apparaat en de draadloze vereisten.

Draagbare en draagbare apparaten:Een FPC-antenne kan de moeite waard zijn om te evalueren als de behuizing gebogen is of als de interne indeling weinig ruimte laat voor een stijve antennestructuur.

Smart home- en IoT-producten:Beide opties kunnen geschikt zijn. De beslissing hangt af van de draadloze standaard, de kaartindeling, de behuizing en het assemblageproces.

Industriële draadloze apparatuur:Een PCB-antenne kan goed werken als de bordindeling vast is en er voldoende ruimte beschikbaar is. Een FPC-antenne kan handig zijn als de montageruimte beperkt is.

Tablet- en handterminals:Een flexibele antenne kan extra positioneringsmogelijkheden bieden, vooral wanneer de interne structuur vol is. De uiteindelijke keuze vereist nog steeds RF-validatie.

Qianmu'sassortimentomvat interne en externe antennecategorieën voor verschillende draadloze toepassingen. Het beoordelen van de beschikbare productstructuren naast de apparaattekeningen kan helpen de juiste opties te verfijnen.

5. Welke informatie is nodig voor een aangepaste antenne?

Voordat u een offerte of prototype aanvraagt, bereidt u de belangrijkste gegevens van de beoogde toepassing voor:

1. Frequentieband:Specificeer de vereiste bedrijfsfrequenties en draadloze standaarden.

2. Beschikbare afmetingen:Geef de maximale antennegrootte en het beschikbare installatiegebied op.

3. Apparaatstructuur:Deel PCB-tekeningen, afmetingen van de behuizing en de posities van metalen componenten of batterijen in de buurt.

4. RF-vereisten:Identificeer de doelimpedantie, bandbreedte, VSWR, versterking en andere toepasselijke prestatiecriteria.

5. Verbindingsmethode:Bevestig of het ontwerp een directe PCB-verbinding, coaxkabel, IPEX-connector of een andere interface nodig heeft.

6. Testvereisten:Specificeer eventuele vereiste RF-metingen of validatie op productniveau.

7. Productieplan:Geef de prototypehoeveelheid, het verwachte ordervolume en het ontwikkelingsschema op.

Deze details helpen bepalen of een FPC-antenne, PCB-antenne of een andere ingebouwde antennestructuur geschikt is voor het project.

Veelgestelde vragen

Is een FPC-antenne beter dan een PCB-antenne?

Niet in elke toepassing. FPC-antennes bieden meer flexibiliteit bij fysieke plaatsing, terwijl PCB-antennes de integratie kunnen vereenvoudigen wanneer de bordindeling voldoende ruimte biedt. De juiste keuze hangt af van de apparaatstructuur en RF-vereisten.

Kunnen FPC- en PCB-antennes Wi-Fi en Bluetooth ondersteunen?

Ja. Beide kunnen worden ontworpen voor Wi-Fi- en Bluetooth-toepassingen, inclusief 2,4 GHz-producten. Compatibiliteit hangt af van het antenneontwerp, de bandbreedte, de afstemming en de installatieomstandigheden.

Kost een PCB-antenne altijd minder?

Nee. Een PCB-antenne kan de afzonderlijke componenten en het assemblagewerk verminderen, maar het opnieuw ontwerpen van PCB's kan de ontwikkelingskosten verhogen. Een FPC-antenne kan zuiniger zijn als grote wijzigingen aan het moederbord of de behuizing worden vermeden.

Wat beïnvloedt de prestaties van een ingebouwde antenne?

Werkfrequentie, antennegeometrie, aardvlak, impedantie-aanpassing, behuizingsmaterialen en nabijgelegen componenten kunnen allemaal de prestaties beïnvloeden. Testen in het voltooide apparaat is essentieel.

Kan Qianmu een op maat gemaakte FPC-antenne leveren?

De FPC-antennepagina van Qianmu beschrijft de beschikbare aanpassingsopties, inclusief afmetingen, frequentie, connectoren, kabels en installatiemethoden. De definitieve specificaties moeten worden bevestigd aan de hand van de RF- en mechanische vereisten van het project.

Kiezen tussen FPC- en PCB-antennes

De beslissing tussen een FPC-antenne en een PCB-antenne moet beginnen met de apparaatindeling, de werkfrequentie en de vereiste draadloze prestaties. De flexibiliteit van de installatie, de montagestappen en de totale ontwikkelingskosten moeten vervolgens samen worden beoordeeld.

Voor compacte elektronische producten kan het vroegtijdig bevestigen van de antennepositie en het testen van het ontwerp in de beoogde behuizing vermijdbare veranderingen later in de ontwikkeling verminderen.

Om een ​​geschikte optie te beoordelen, bekijkt u Qianmu's FPC-antenneoplossingen en andere ingebouwde antenne-opties naast uw apparaatvereisten.
