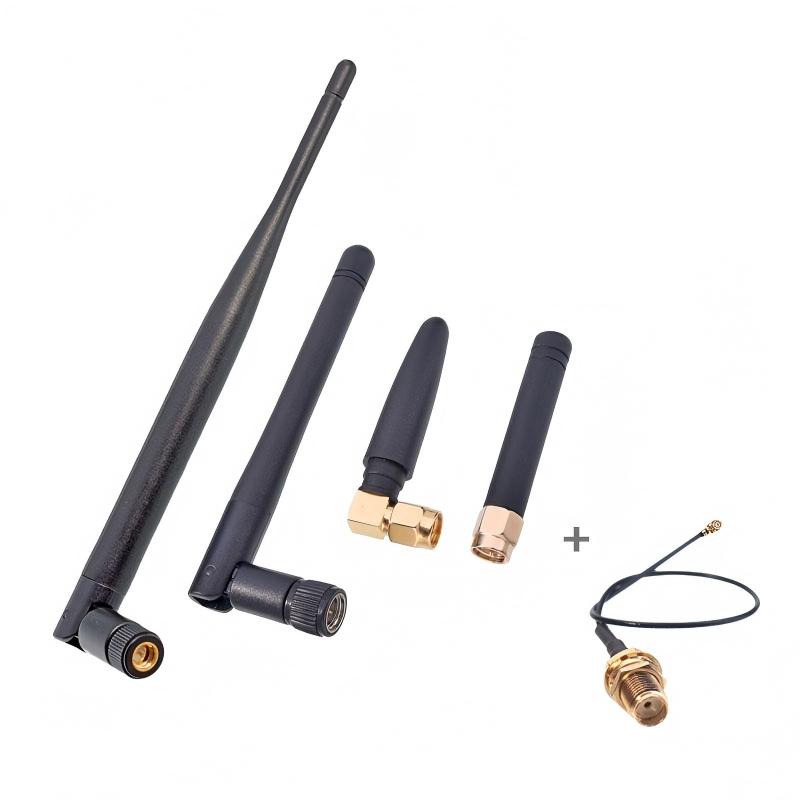

Wat is een rubberen ducky-antenne precies?

A rubberen ducky antenne(algemeen bekend als een rubberen antenne of badeendantenne) is een veel voorkomende kleineOmni-antennegenoemd naar de buitenste beschermlaag van rubber of plastic. Het wordt veel gebruikt in draadloze communicatieapparaten zoals walkietalkies, draadloze routers, autoradio's en IoT-apparaten. Qianmu Communications legt de kernkenmerken en werkingsprincipes uit:

1. Structuur en ontwerpkenmerken

Externe materialen:

De buitenlaag is gemaakt van flexibel rubber/siliconen (enkele zijn van hard plastic) en biedt fysieke bescherming zoals waterdichtheid, schokbestendigheid en corrosiebestendigheid.

De kleur is meestal zwart, met een paar aangepaste opties beschikbaar in andere kleuren (zoals wit of oranje).

Interne structuur:

Kernradiator: een interne, spiraalgewonden metaaldraad (koper of staal), verborgen binnenin, die dient als stralend element van de antenne.

Basisaanpassingscircuit: Een klein aanpassingscircuit (zoals een condensator of inductor) kan aan de onderkant worden geïntegreerd om de impedantie (doorgaans 50 Ω) voor apparaatafstemming te optimaliseren.

Connector: Aan de onderkant worden gangbare RF-interfaces zoals SMA, RP-SMA en TNC gebruikt, waardoor directe schroefaansluiting op apparatuur mogelijk is.

Vorm: cilindrisch of conisch, doorgaans 5–20 cm lang (afhankelijk van de frequentieband), met een diameter van ongeveer 0,5–2 cm.

2. Werkingsprincipe en elektrische kenmerken

Stralingsprincipe: De interne spiraaldraad functioneert in wezen als een verkorte monopoolantenne, waarbij de elektrische lengte zich door de spiraalstructuur uitstrekt, waardoor resonantie op de doelfrequentieband (zoals 433 MHz of 2,4 GHz) mogelijk is, ondanks de kleine fysieke afmetingen.

Omnidirectionele straling: Bij verticale installatie zorgt het voor een uniforme straling in de horizontale richting over 360°, met een lagere versterking in de verticale richting.

Banddekking

1. Single-band: specifiek ontworpen voor een bepaalde frequentieband (bijvoorbeeld GPS 1,5 GHz, 4G 1,8 GHz).

2. Multiband: ondersteunt meerdere frequenties (bijvoorbeeld gelijktijdig UHF 400 MHz en 2,4 GHz bestrijken) via gesegmenteerd spiraalvormig of inductief ontwerp.

3. Kernvoordelen

Fysieke duurzaamheid:

De rubberen behuizing is buigbestendig en waterdicht (doorgaans IP67-geclassificeerd), waardoor hij geschikt is voor buiten- of mobiele toepassingen (zoals auto- en draagbare apparaten).

Eenvoudig te installeren:

Sluit de apparaatinterface rechtstreeks aan zonder ingewikkelde instellingen.

Lage kosten:

Industriële massaproductie heeft lage kosten.

Lichtgewicht:

Weegt doorgaans minder dan 50 gram, waardoor hij ideaal is voor draagbare apparaten.

4. Typische toepassingsscenario's

Consumentenelektronica:

Thuisrouter (Wi-Fi 2,4GHz/5GHz), Bluetooth-hoofdtelefoon, smart home-sensoren.

De afneembare zwarte rubberen antenne bovenop de TP-Link-router.

Professionele draadloze communicatie:

Tweerichtingsradio (UHF/VHF-band), op een voertuig gemonteerde radio en drone-videotransmissieantenne.

Internet der dingen (IoT):

NB-IoT/LoRa-moduleantenne, GPS-positioneringsterminal.

Industriële uitrusting:

Industriële afstandsbedieningen (kranen, AGV's), sensornetwerkknooppunten.

5. Beperkingen en overwegingen

Lagere efficiëntie:

Vanwege miniaturisatiebeperkingen bedraagt ​​de stralingsefficiëntie doorgaans slechts 30% -60% (vergeleken met meer dan 80% voor antennes van volledige grootte).

Winst beperkt:

Lage versterkingskarakteristieken resulteren in kortere transmissieafstanden (Wi-Fi-routers met dipoolantennes hebben bijvoorbeeld doorgaans een bereik van ≤50 meter).

Gevoelig voor installatielocatie:

Moet verticaal worden geïnstalleerd om omnidirectionaliteit te garanderen; de prestatie neemt af als het dicht bij metalen oppervlakken komt (grondvlakeffect).

Vaste frequentieband:

De frequentie kan niet worden aangepast nadat deze de fabriek heeft verlaten; nauwkeurige modelselectie op basis van de frequentieband van de apparatuur is vereist.

6. Selectie- en gebruiksaanbevelingen

Bijpassende frequentieband:

Bevestig de werkfrequentieband van het apparaat (bijvoorbeeld 315 MHz, 868 MHz, 2,4 GHz) en selecteer de overeenkomstige resonantieantenne.

Interface-compatibiliteit:

Controleer het interfacetype van het apparaat (bijvoorbeeld SMA mannelijk/vrouwelijk) om fysieke mismatch te voorkomen.

Scène-aanpassing:

Buitenapparatuur moet een IP67-beschermingsgraad hebben; op een voertuig gemonteerde apparatuur moet een antitrillingsontwerp overwegen.

Prestatie-upgrade:

Aan de langeafstandsvereisten kan worden voldaan door deze te vervangen door een antenne met hoge versterking, maar dit zal de omnidirectionaliteit opofferen.

Samenvatting: De sprietantenne vertegenwoordigt een economische en praktische oplossing in draadloze apparaten, favoriet in consumentenelektronica en industriële hardware vanwege de lage kosten, eenvoudige installatie en robuuste fysieke duurzaamheid. De lage versterking en smalle bandbreedte beperken echter de toepassing ervan in scenario's met hoge prestaties, zodat professionele externe antennes noodzakelijk blijven voor langeafstands- of zeer betrouwbare communicatie (zoals drone-videotransmissie of basisstations).
