NFC-antenne

Wat is een NFC-geïntegreerde zachte antenne? Wat is een actieve antenne?

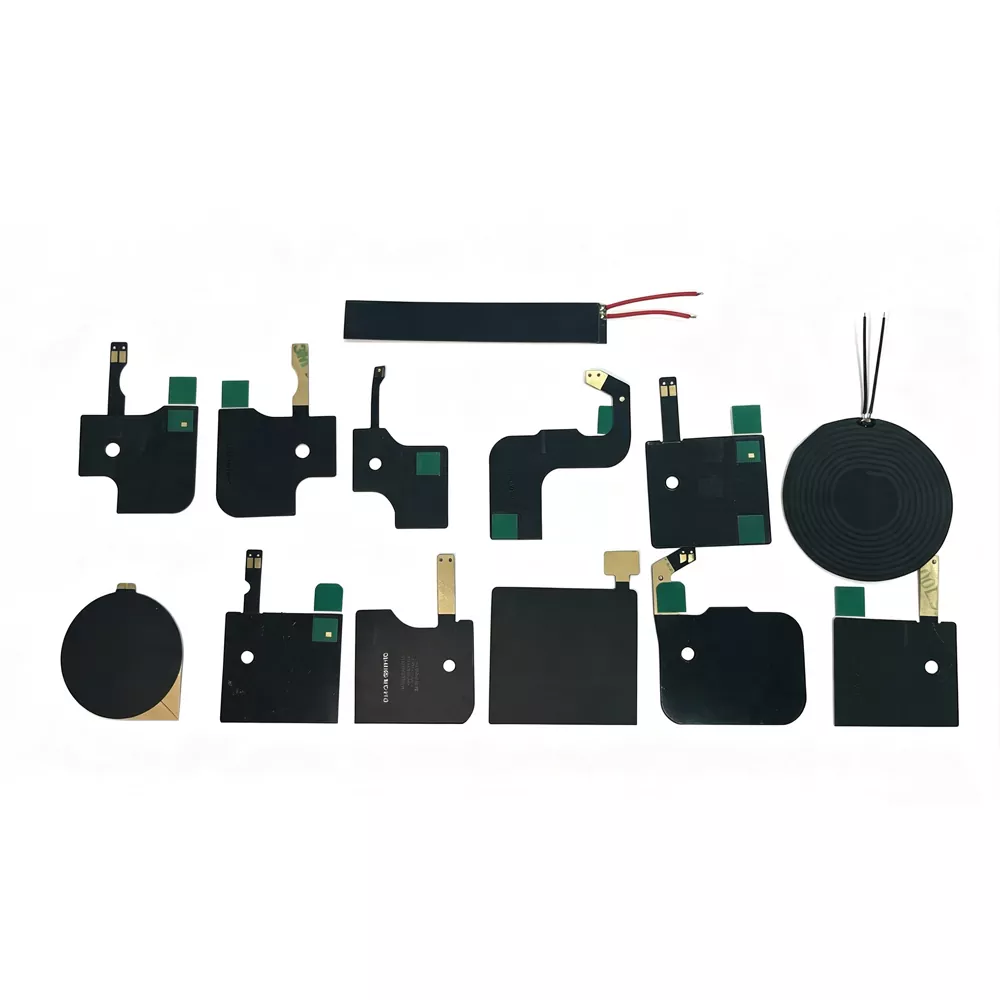

1.1 NFC ingebouwde zachte antenne (FPC flexibele antenne)

De ingebouwde flexibele NFC-antenne (NFC Flexible Printed Circuit Antenna) is een type NFC-antenne vervaardigd op een flexibel printplaat (FPC) substraat en ontworpen om te werken op de 13,56 MHz-frequentieband. Het maakt gebruik van elektrolytisch koper als geleidend spoelmateriaal en maakt gebruik van een nauwkeurig etsproces om aangepaste spoelpatronen te vormen met specifieke windingen en geometrische structuren. Gecombineerd met een ferriet magnetische film als isolatielaag, kan deze flexibele antenne eenvoudig in elektronische apparaten worden geïntegreerd via 3M zelfklevende of afpelbare montageoplossingen.

Kerncomponenten:

- FPC-substraat:Een flexibel printplaatmateriaal dat lichtgewicht en buigbare eigenschappen biedt, met een dikte variërend van 0,14–0,27 mm.

- Koperen spoel:De spoelstructuur, vervaardigd door middel van elektrolytisch koperetsen, bepaalt de prestaties van de antenne-inductie en resonantiefrequentie.

- Ferrietlaag:Een magnetisch materiaal met hoge permeabiliteit dat metaalinterferentie vermindert, de isolatie van het magnetische veld verbetert en de richting van de signaaloverdracht verbetert.

- Kleeflaag:Maakt gebruik van originele 3M-kleefmaterialen, die een betrouwbare hechtsterkte en uitstekende weerstand tegen hoge temperaturen bieden.

- Verbindingsmethoden:Ondersteunt verschillende aansluitmogelijkheden, waaronder IPEX-terminals, soldeerkoppen, veercontacten en andere aangepaste interfaces.

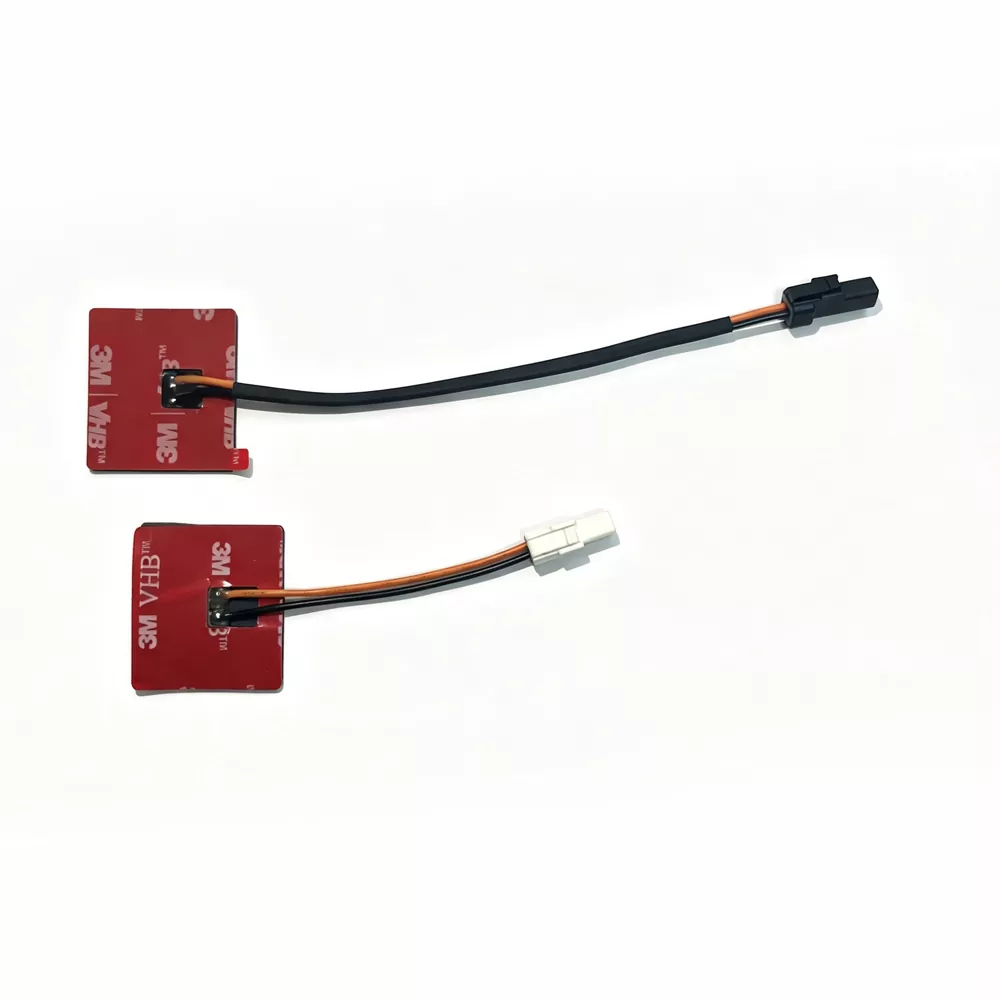

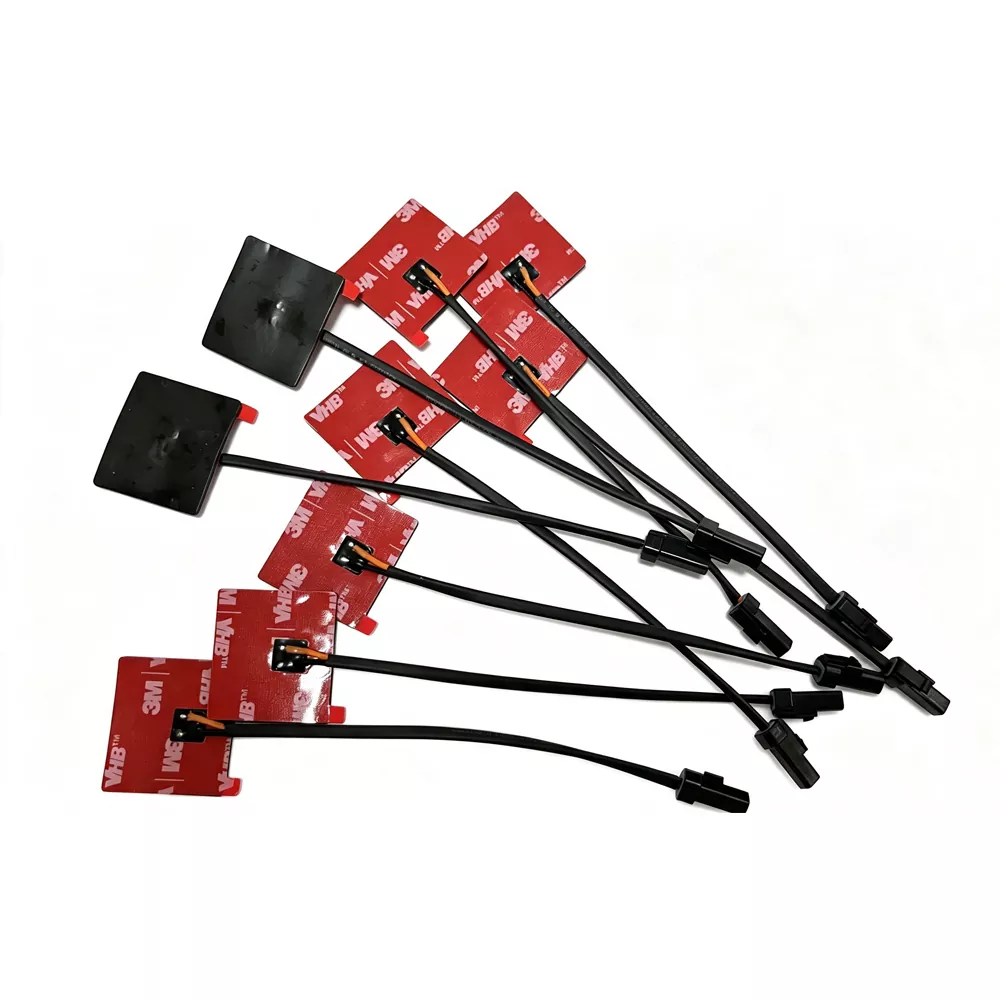

1.2 NFC actieve antenne

Een actieve NFC-antenne verwijst naar een antennesysteem dat, gebaseerd op een conventionele NFC-antenne, een actief contactloos frontend- of signaalversterkings-/aandrijfcircuit integreert.

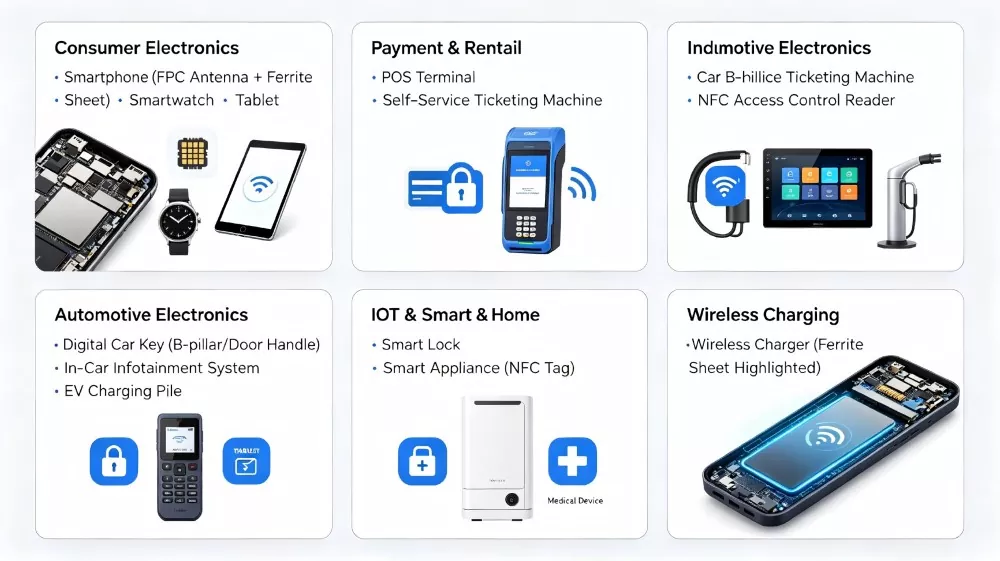

Toepasselijke apparaten

Waarom kiezen voor de NFC-antenne van Qianmu Communication?

1. Ultradun, flexibel ontwerp - dikte zo laag als 0,14–0,27 mm, perfect geschikt voor ultradunne apparaten en flexibele installatievereisten.

2. Ferriet-isolatielaag - Standaard ferriet inbegrepen, effectieve bescherming tegen interferentie van metalen omgevingen.

3. Meerdere installatiemethoden - ondersteunt verschillende opties, waaronder 3M zelfklevende achterkant (verwijderbare lijm), IPEX-terminals en solderen.

4. Werking bij brede temperaturen - Bedrijfstemperatuurbereik: -40℃ tot +85℃

5. Voldoet volledig aan de normen - voldoet aan de RoHS-milieunormen

6. Aangepaste services - Volledig aanpasbare ondersteuning voor afmetingen, vormen, spoelwindingen, inductiewaarden en meer.

7. Snelle levering - Snelle monsterproductie en efficiënte levering van massaproductie.

8. Professionele simulatieondersteuning - Het bieden van elektromagnetische simulaties en aanbevelingen voor optimalisatie van de hele machine.

RF-gedrag en overwegingen op systeemniveau

De prestaties van een NFC-antenne zijn niet alleen afhankelijk van de elektrische basisspecificaties, maar ook van de algehele elektromagnetische omgeving die wordt gecreëerd door de uiteindelijke apparaatstructuur. Factoren zoals materiaalkeuze, interne lay-out en omliggende componenten kunnen de antenne-efficiëntie en communicatiestabiliteit aanzienlijk beïnvloeden.

1. Metaalontstemmingseffect

Wanneer een antenne dicht bij metalen onderdelen wordt geïnstalleerd, zoals batterijen, afschermkappen of mechanische frames, kunnen de geïnduceerde wervelstromen de elektromagnetische eigenschappen veranderen en de resonantiefrequentie verschuiven. Zonder de juiste ferrietisolatie kan dit ontstemmingseffect resonantieafwijkingen, lagere koppelingsprestaties en verminderde communicatiebetrouwbaarheid veroorzaken.

2. Ferrietlaagfunctie bij veldstabilisatie

De ferriet-magneetlaag biedt meer dan alleen bescherming tegen interferentie. Het werkt ook als een magnetische fluxgeleidingslaag door het magnetische veld naar de niet-metalen zijde van de antenne te richten. Dit helpt de efficiëntie van de koppeling te verbeteren, de signaaloverdracht te optimaliseren en het energieverlies te minimaliseren in toepassingen waarbij metalen componenten in de buurt zijn.

3. Impedantie-aanpassingsgevoeligheid

NFC-systemen die werken op 13,56 MHz vereisen nauwkeurige impedantie-aanpassing vanwege hun gevoeligheid voor veranderingen in het behuizingsontwerp, de lijmdikte en spoelvervorming. Kleine variaties in de mechanische structuur kunnen het resonantiepunt en de Q-factorprestaties beïnvloeden, waardoor afstemming op systeemniveau noodzakelijk wordt na antenne-integratie.

4. Koppeling met apparaatarchitectuur

De prestaties van de antenne worden ook beïnvloed door de diëlektrische eigenschappen van omringende materialen, waaronder plastic behuizingen, glazen afdekkingen en op elkaar gestapelde PCB-structuren. Materialen met hogere diëlektrische constanten kunnen extra parasitaire capaciteit introduceren, wat resulteert in een smallere bandbreedte en een kleinere communicatiemarge.

5. Actieve versus passieve systeemimpact

Bij actieve NFC-antenneconfiguraties heeft het aandrijfcircuit rechtstreeks invloed op de verdeling en sterkte van het elektromagnetische veld. Hoewel deze aanpak de communicatieafstand kan vergroten, vergroot het ook de gevoeligheid voor veranderingen in de belasting en vereist het een nauwkeurigere controle van aarding, afscherming en het algehele systeemontwerp.

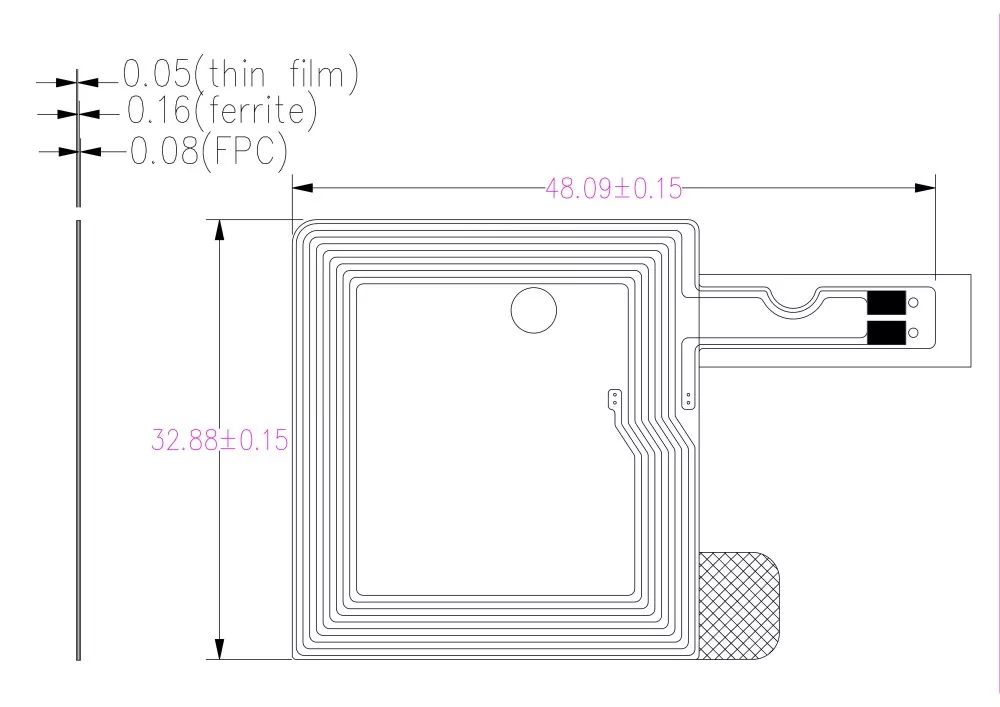

Technische specificaties

Vergeleken met collega's: de onderscheidende voordelen van Qianmu Communications

Installatiehandleiding

Installatie met zelfklevende achterkant (FPC flexibele antenne)

Dit is de meest gebruikte installatiemethode voor de NFC-antenne:

Installatiestappen:

1. Reinig het oppervlak - Gebruik een alcoholdoekje om het installatiegebied (de binnenkant van de apparaatbehuizing of het batterijoppervlak) schoon te maken, en zorg ervoor dat het vrij is van olie en stof.

2. Verwijder de beschermfolie - verwijder voorzichtig de 3M zelfklevende beschermfolie van de achterkant van de antenne.

3. Uitlijnen en positioneren - Lijn de antenne uit met de aangewezen installatielocatie en zorg ervoor dat het spoelgebied vrij is.

4. Druk stevig en gelijkmatig aan - vanuit het midden naar de randen om luchtbellen te verwijderen.

5. Uitharden en wachten - Laat het 24 uur staan ​​om een ​​optimale hechtsterkte te bereiken.

Installatieopmerkingen:

Klantrecensies

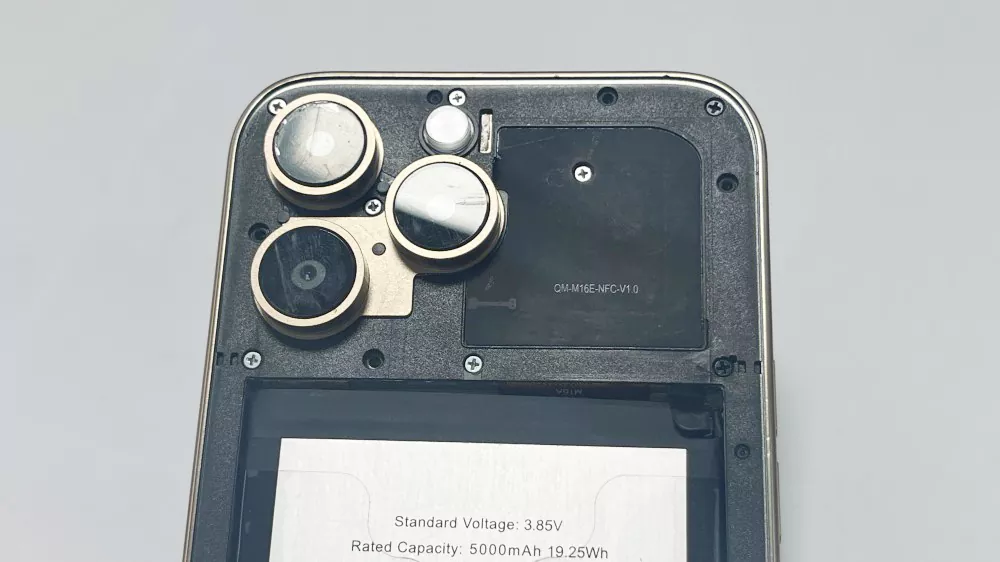

"De ingebouwde zachte NFC-antenne van Qianmu Communications heeft stabiele prestaties aangetoond in ons nieuwe smartphonemodel, met een leesbereik van 85 mm. De ferrietlaag beschermt effectief tegen batterijinterferentie en de kwaliteitsconsistentie bij massaproductie is uitstekend." - Merkfabrikant, Shenzhen Junge Technology Co., Ltd.

"De actieve NFC-antennes die in POS-terminals worden gebruikt, vereisen een hoge betrouwbaarheid en sterke RF-velden. De producten van Qianmu Communication hebben onze strenge EMVCo-tests doorstaan ​​en we hebben al meer dan 300.000 eenheden gekocht." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Fabrikant van betaalterminals

Veelgestelde vragen

Vraag 1: Wat is de werkfrequentie van de ingebouwde zachte antenne in de NFC?

A: NFC werkt in de internationaal gestandaardiseerde frequentieband van 13,56 MHz ±7 kHz, die vaak wordt gebruikt in nabije-veldcommunicatiesystemen voor draadloze gegevensoverdracht over korte afstanden.

Vraag 2: Wat is de typische leesafstand?

A: Het communicatiebereik is over het algemeen beperkt tot enkele centimeters, doorgaans rond de 5-8 cm, afhankelijk van het antenneontwerp, de structuur van het apparaat en de installatieomstandigheden.

Vraag 3: Wanneer is een NFC-antenne met ferrietkern vereist?

A: Wanneer de antenne op het oppervlak van een batterij moet worden geïnstalleerd, in de buurt van een metalen behuizing of in een omgeving met metalen componenten, is het essentieel om een ​​antenne te gebruiken die is uitgerust met een ferrietlaag. De ferrietlaag kan omgekeerde wervelstroominterferentie veroorzaakt door metaal effectief isoleren.

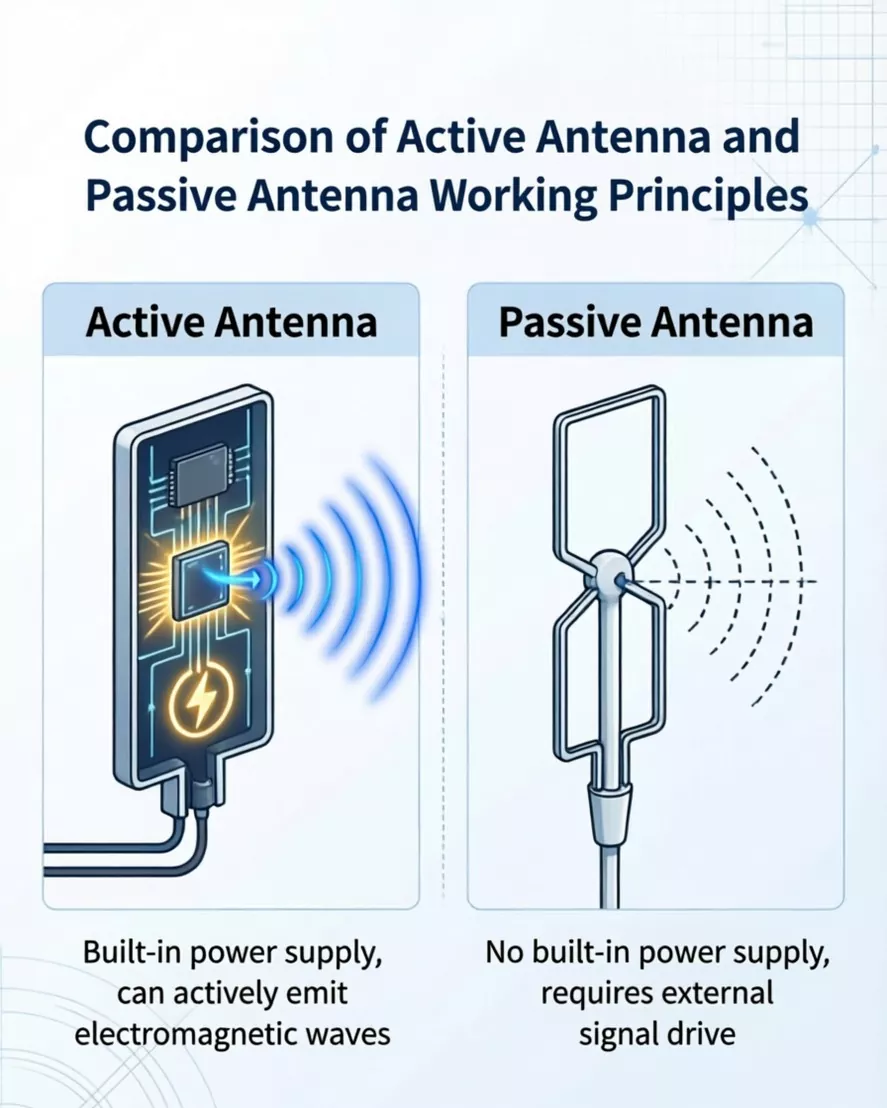

Vraag 4: Wat is het verschil tussen een ingebouwde zachte NFC-antenne en een actieve antenne?

A: De ingebouwde passieve antenne is een passief onderdeel dat voor zijn werking afhankelijk is van de magnetische veldinductie van de lezer/schrijver, waardoor deze geschikt is voor standaard NFC-toepassingen. De actieve antenne integreert signaalversterking en stuurcircuits, waardoor deze actief een sterker RF-veld kan genereren, waardoor hij ideaal is voor scenario's zoals betaalterminals die een robuuster signaal vereisen.

Vraag 5: Kan het qua maat en vorm worden aangepast?

A: Ja, Qianmu Communications ondersteunt aangepaste ontwerpen in alle maten, inclusief rechthoekige, ronde en onregelmatige vormen.

Vraag 6: Welk inductiebereik wordt gewoonlijk gebruikt?

A: Typische ontwerpen vallen binnen een inductiebereik van ongeveer 1–2 μH, afhankelijk van de afstemmings- en impedantie-aanpassingsvereisten.

Vraag 7: Wat zijn gebruikelijke installatiemethoden?

A: Er zijn drie belangrijke installatiemethoden: ① 3M zelfklevende achterkant (FPC flexibele antenne - meest gebruikte); ② IPEX-connector (plug-in type); ③ Soldeerinstallatie.

Vraag 8: Is Qianmu Communication een handelaar of een fabriek?

A: Qianmu Communications is een fabrikant die R&D, productie en verkoop integreert. Wij bezitten onze eigen fabriek en beschikken over een complete productielijn en een robuust kwaliteitscontrolesysteem – verre van slechts een handelsbedrijf.
