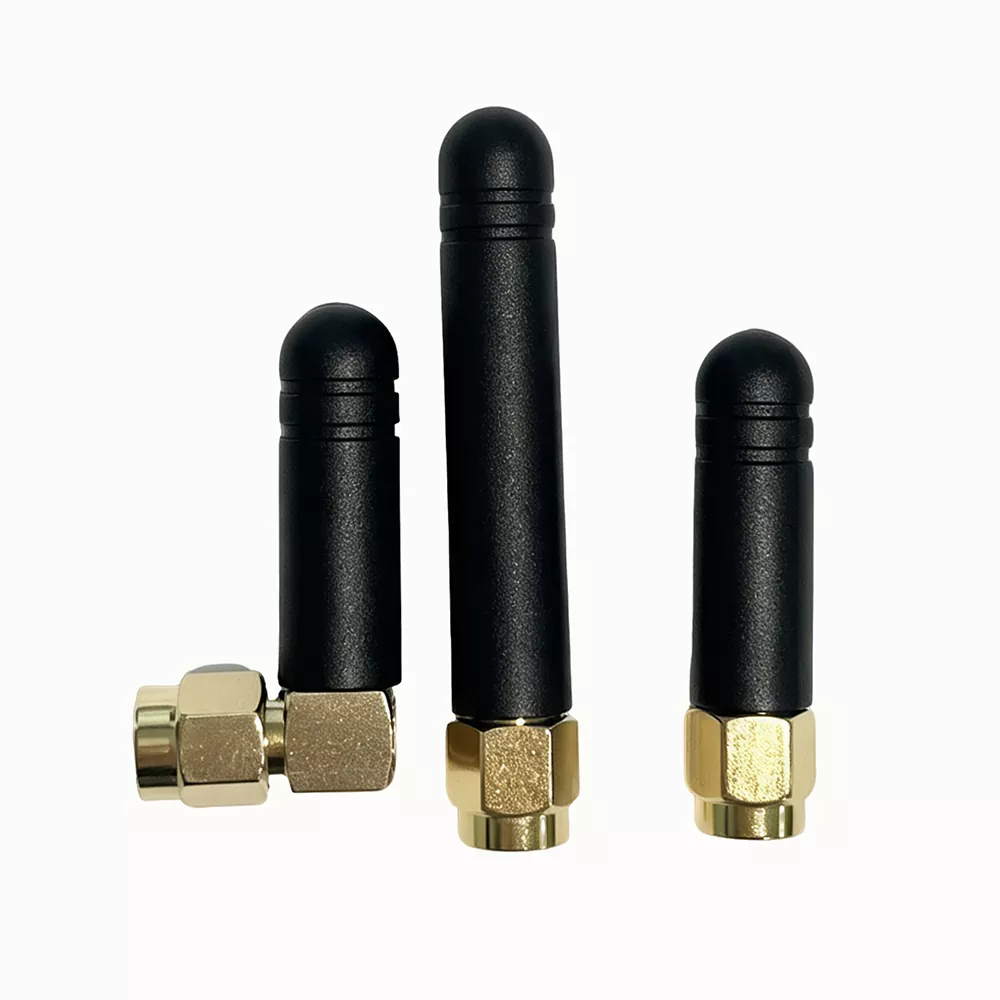

Lora-antenne

LoRa-antenne is een 433 MHz en 868-920 MHz industriële IoT RF externe staafantenne, ontworpen voor langeafstandscommunicatie met gespreid spectrum.

Deze antenne is ontwikkeld door Qianmu Communication en heeft een gespleten externe staafstructuur die flexibel kan worden geïnstalleerd op apparaatbehuizingen, palen en dozen, waardoor signaalafschermingsverlies veroorzaakt door metalen omhulsels, wanden en moederborden wordt verminderd.

Het maakt gebruik van een gegoten puur koperen oscillator uit één stuk en een weerbestendige PVC-behuizing, die nauwkeurig de 433 MHz lage band en de mondiale 868-920 MHz ISM-band bestrijkt.

Met stabiele batchprestaties is de LoRa-antenne geschikt voor IoT-netwerkprojecten met laag vermogen over lange afstanden.

Werkingsprincipe

Qianmu Communication 433/868–920MHz LoRa-antenne maakt gebruik van een gesegmenteerd resonant oscillatorontwerp gecombineerd met omnidirectionele RF-straling om signaaloverdracht en -ontvangst over lange afstanden te bereiken.

De interne structuur omvat een RF-connector, impedantie-aanpassingsoscillator, isolatie-afschermingslaag en waterdichte beschermende behuizing. Alle prestatieparameters worden getest door het RF-laboratorium van het bedrijf met behulp van een vectornetwerkanalysator.

1. Dual-band gesegmenteerd resonantieontwerp

De antenne integreert twee onafhankelijk op elkaar afgestemde oscillatoren voor de 433 MHz laagfrequente band en de 868-920 MHz ISM-band. De gemeten full-band VSWR is ≤1,3, wat een stabiele resonantie over beide frequentiebereiken garandeert.

Eén antenne ondersteunt twee reguliere LoRa-communicatiebanden zonder dat hiervoor aparte inventaris nodig is.

2. 360° omnidirectioneel stralingsontwerp

De symmetrische staafvormige oscillatorstructuur zorgt voor uniforme horizontale straling met fluctuaties van ≤1dB en vermindert signaalblinde vlekken.

Bij hetzelfde zendvermogen is de gemeten transmissieafstand in een open ruimte 2,8 keer langer dan die van een ingebouwde antenne van een apparaat, waardoor multidirectionele apparaatnetwerken worden ondersteund zonder signaalonbalans.

3. Metalen afscherming en anti-interferentiestructuur

Koperen afschermingsringen zijn in de antennebasis geïntegreerd om elektromagnetische interferentie van gateway-moederborden, industriële motoren en voedingskabels te verminderen.

In omgevingen met sterke interferentie, zoals fabrieken en substations, wordt het gemeten datapakketverlies met 65% verminderd, waardoor een stabiele IoT-datatransmissie wordt gegarandeerd.

4. Weerbestendige structuur voor buiten

De antenne heeft een verdikte waterdichte PVC-behuizing met afgedichte rubberen pakkingen. Het heeft 72 uur durende cyclische verouderingstests en regenwaterbestendigheidstests van -40°C tot +70°C doorstaan.

De oscillator blijft beschermd tegen oxidatie, met een frequentieafwijking binnen ≤±2MHz, waardoor stabiele prestaties buitenshuis behouden blijven.

5. 50Ω standaardimpedantieaanpassing

De antenne maakt gebruik van nauwkeurige fabrieksimpedantie-aanpassing en ondersteunt standaard RF-interfaces voor LoRa-apparaten.

Het vermindert signaalreflectie veroorzaakt door impedantie-mismatch, verlaagt het zendvermogen van het apparaat met 12% en verlengt de levensduur van de batterij.

Compatibel met ondersteunende apparaten

Deze LoRa-antenne heeft een sterke RF-compatibiliteit en kan zonder adapteraccessoires rechtstreeks worden aangesloten op de overgrote meerderheid van iot-communicatieterminals met laag vermogen

1. LoRa-communicatiehost: 433 MHz LoRa-gateway, 868/915 MHz industriële LoRa-concentrator, LoRa-acquisitiebasisstation voor buiten, draadloze datatransmissieradio

2. Slimme detectieterminals: bodemtemperatuur- en vochtigheidssensor, bewakingssonde voor de waterkwaliteit, gas-/brandrookmelder, drukcollector voor vloeistofniveau

3. Industriële Internet of Things (iot)-apparaten: terminal voor data-acquisitie in de werkplaats, draadloze kanban voor de productielijn, locatietaghost voor magazijngoederen

4. Smart City-accessoires: straatlantaarncontroller met één lamp, magnetische parkeerdetector, statusmonitor voor putdeksels, host voor buitenbeveiligingsalarmen

5. Componenten van RF-accessoires: RF-feeders, signaalvermogenverdelers, RF-relaisversterkingsmodules

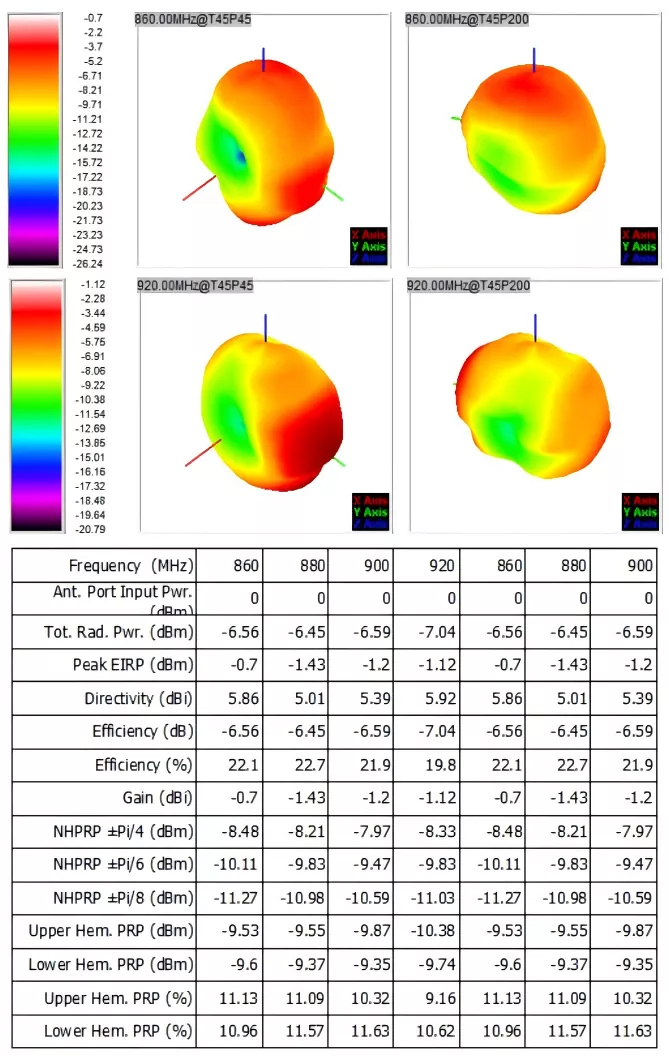

Gestandaardiseerde technische specificaties

Alle parameters zijn de resultaten van interne echovrije RF-kamertests. Elke partij LoRa-antennes wordt geleverd met een testblad van de papierfabriek, dat kan worden gebruikt voor projectacceptatie, exportdouaneaangifte en partij A-kwalificatieverificatie:

Aankoopgids

Veel IoT-kopers en R&D-ingenieurs selecteren modellen voornamelijk op basis van de prijs, wat later kan resulteren in onvoldoende transmissieafstand, schade buitenshuis, herbewerking van projecten en hogere kosten.

Bij aankoop van Qianmu Communication LoRa-antenne kan het model worden geselecteerd op basis van vier sleutelfactoren:

1. Selecteer volgens frequentiebandvereisten

Voor de Europese export en binnenlandse gemeentelijke projecten heeft de 868MHz-band de voorkeur. De 433MHz-band is geschikt voor huishoudelijke landbouwtoepassingen en industriële 433MHz-sensorapparatuur.

Voor multi-band hybride netwerkprojecten kiest u 433/868–920MHz dual-band LoRa externe antennes om verschillende apparaten met één antenne te ondersteunen.

2. Selecteer Afhankelijk van de gebruiksomgeving

Voor droge ruimtes en kantoren binnenshuis kunnen standaardmodellen worden geselecteerd op basis van de toepassingsomstandigheden.

Voor landbouwgrond buiten, gemeentelijke straatlantaarns en omgevingen met een hoge luchtvochtigheid of een hoog zoutgehalte aan de kust, kiest u IP65 waterdichte en weerbestendige modellen om het binnendringen van water en storingen te voorkomen.

Voor regio's met temperaturen onder het vriespunt in de noordelijke gebieden moet u bevestigen dat het product werking bij lage temperaturen van ≥-40°C ondersteunt.

3. Selecteer Afhankelijk van de vereisten voor de transmissieafstand

Voor binnenapparatuur op korte afstand kunnen antennes met lage versterking worden geselecteerd.

Voor monitoringtoepassingen buitenshuis in landbouwgronden en parken die meerdere kilometers bestrijken, moeten dual-band antennes met hoge versterking worden gebruikt om de gateway-investeringen te verminderen.

4. Selecteer Volgens projectvereisten

Voor laboratoriumtests en kortetermijnprojecten kunnen kleine aantallen standaardmodellen worden aangeschaft.

Voor grootschalige projecten op lange termijn, zoals slimme steden en slimme landbouw, kan bulkaanpassing met zeefdruklogo's en speciale interfaces worden geselecteerd om het uiterlijk van de apparatuur consistent te houden en de exploitatie- en onderhoudskosten op de lange termijn te verlagen.

Veelgestelde vragen

Vraag 1: Ondersteunt deze externe LoRa-antenne tegelijkertijd de frequentiebanden 433 MHz en 915 MHz?

A1: De externe LoRa-antenne van Qianmu Communication bestrijkt het volledige bereik van 430-440 MHz, 860-930 MHz en is perfect compatibel met de reguliere ISM-banden van 433 MHz, 868 MHz en 915 MHz. Eén enkele antenne kan worden aangepast aan LoRa-apparaten in verschillende regio's.

Vraag 2: Kunnen de antenne-interface, het LOGO van de behuizing en de exportverpakking worden aangepast?

A2: Volledig aanpasbaar. Als bronfabriek kunnen we op aanvraag verschillende soorten RF-interfaces vervangen, zoals SMA/BNC/N/IPEX, zeefdruk van het LOGO van het klantmerk op de schaal ondersteunen, een op maat gemaakt neutraal Engels exportkleurenvak en de minimale bestelhoeveelheid voor aangepaste OEM / ODM-bestellingen kan flexibel worden onderhandeld.

Vraag 3: Hoe kunnen we de werkelijke transmissieafstand van de externe LoRa-antenne bevestigen? Kunnen wij de meetgegevens aanleveren?

A3: Ja. Elke partij externe LoRa-antennes wordt geleverd met een radiofrequentie echovrij kamertestrapport.
