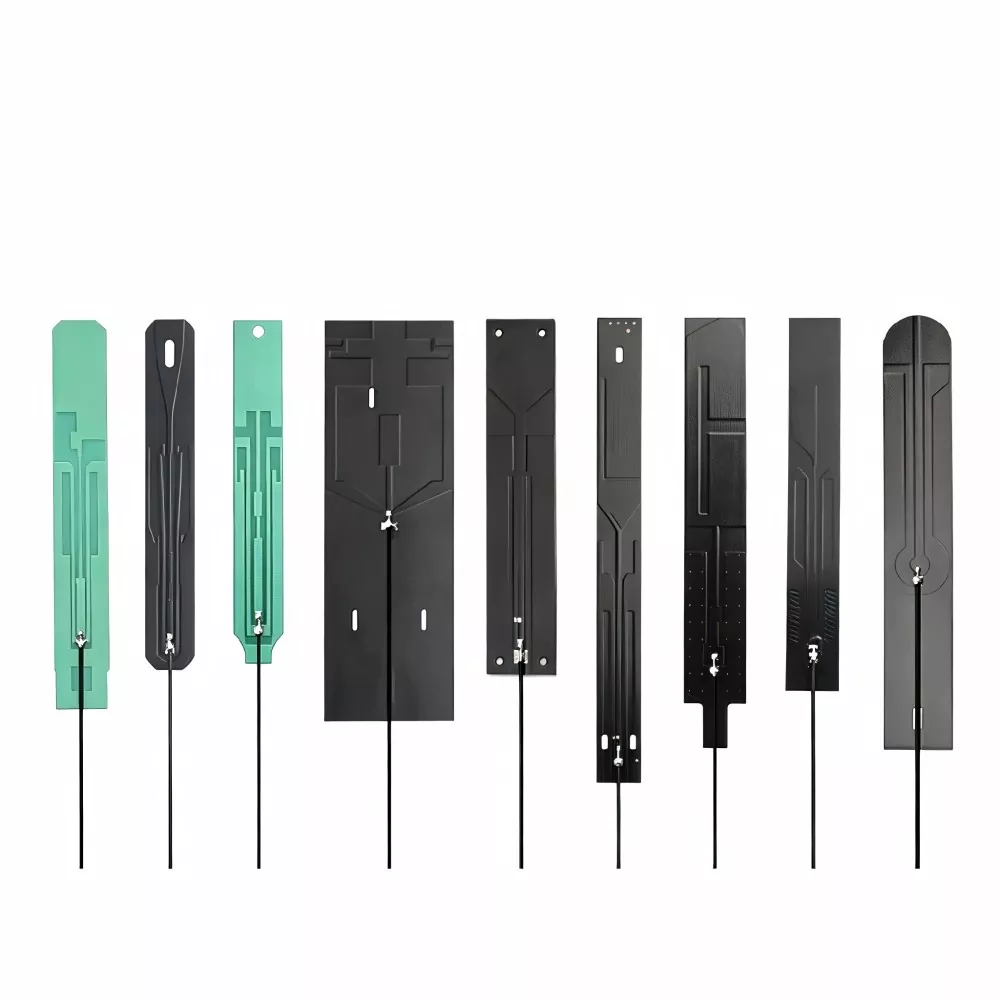

Hoogwaardige PCB-antenne voor betrouwbare draadloze connectiviteit

PCB-antennes integreren het stralingselement in een printplaat, waardoor ze een potentiële optie zijn voor elektronische producten met gedefinieerde bordindelingen en beperkte ruimte voor afzonderlijke antennecomponenten. Het ontwerp kan de integratie van componenten vereenvoudigen, op voorwaarde dat er goed rekening wordt gehouden met de circuitindeling en de RF-vereisten.

Qianmulevert antenneoplossingen voor embedded draadloze toepassingen. Bij het selecteren van een geschikt ontwerp moet rekening worden gehouden met de werkfrequentie, het beschikbare bordoppervlak, het aardvlak, de materialen van de behuizing en de beoogde RF-prestaties van het apparaat. Deze factoren kunnen het beste worden beoordeeld tijdens de hardware-ontwerpfase om vermijdbare lay-outwijzigingen tijdens de ontwikkeling tot een minimum te beperken.

Ontwerp- en integratieoverwegingen

Een PCB-antenne maakt gebruik van een geleidend patroon dat in de printplaat is verwerkt. De geometrie en elektrische kenmerken zijn afhankelijk van de doelfrequentie, beschikbare afmetingen en de omringende circuitstructuur.

In tegenstelling tot een antenne die afzonderlijk van het moederbord is gemonteerd, is dit ontwerp nauw verbonden met beslissingen over de PCB-indeling. Het stralende element, het voedingspunt, het grondvlak en nabijgelegen componenten kunnen allemaal de uiteindelijke prestaties beïnvloeden.

Houd bij het evalueren van een antenne voor een nieuw project rekening met het volgende:

• Frequentiebereik:Definieer de vereiste operationele band en bandbreedte volgens de draadloze toepassing.

• Bordindeling:Reserveer voldoende ruimte voor het antenne-element en de aanbevolen vrije ruimte.

• Grondvlak:Beoordeel de grondstructuur van het bord en het effect ervan op impedantie en straling.

• Positionering van componenten:Houd rekening met de nabijheid van batterijen, beeldschermen, connectoren, kabels en metalen onderdelen.

• Impedantie-aanpassing:Zorg ervoor dat er ruimte is voor het matchen van componenten en RF-afstemming tijdens het testen van prototypes.

• Compatibiliteit behuizing:Evalueer de effecten van behuizingsmaterialen, montageposities en interne structuren.

De antenne moet worden geëvalueerd binnen de beoogde apparaatconfiguratie, omdat wijzigingen aan de printplaat of behuizing het RF-gedrag kunnen beïnvloeden.

Typische toepassingen

Ingebouwde antenneontwerpen kunnen geschikt zijn voor verschillende draadloze producten als de frequentievereisten, circuitindeling en installatieomstandigheden compatibel zijn.

IoT en verbonden apparaten

Sensorknooppunten, smart home-apparatuur en andere aangesloten elektronica kunnen in het bord geïntegreerde antennes gebruiken als de PCB voldoende ruimte en een geschikte aardreferentie biedt. Bij de selectie moet rekening worden gehouden met de communicatieband en de uiteindelijke behuizing.

Wi-Fi- en Bluetooth-producten

Draadloze randapparatuur en compacte elektronische apparatuur kunnen een geïntegreerde antenne gebruiken voor communicatie over korte afstand. De prestaties moeten worden gecontroleerd aan de hand van de vereiste frequentieband en de RF-doelen van het eindproduct.

Draadloze modules en besturingskaarten

Communicatiemodules en elektronische besturingssystemen kunnen een antenne rechtstreeks op de printplaat plaatsen. Het ontwerp moet overeenkomen met de module-indeling, de plaatsing van de componenten en de beoogde gebruiksomgeving.

Elektronica met beperkte ruimte

Voor compacte apparaten moet het beschikbare antennegebied worden beoordeeld naast batterijen, displays, connectoren en andere componenten. Een kleine behuizing betekent niet automatisch dat een geïntegreerd ontwerp voldoende RF-prestaties levert.

RF-prestaties en validatie

De prestaties van de antenne zijn afhankelijk van de interactie tussen de stralingsgeometrie, het grondvlak, de voedingsstructuur, de impedantie-aanpassing en de omringende materialen. Een ontwerp dat op een evaluatiebord is getest, kan zich na installatie in het eindproduct anders gedragen.

Prototypevalidatie moet daarom gebruik maken van een representatieve PCB-indeling en, waar mogelijk, van de beoogde behuizing. Afhankelijk van de toepassing kunnen ingenieurs VSWR, impedantie, versterking, bandbreedte en stralingspatroon evalueren aan de hand van vooraf gedefinieerde acceptatiecriteria.

Vroegtijdige RF-tests kunnen helpen bij het identificeren van lay-outbeperkingen voordat het duurder wordt om deze tijdens de productievoorbereiding te corrigeren.

Informatie voor aangepaste projecten

Het verstrekken van duidelijke technische vereisten helpt bij het beoordelen van de haalbaarheid van een ontwerp op maat en het vroegtijdig identificeren van potentiële integratieproblemen.

Bereid voor een eerste evaluatie de volgende informatie voor, indien beschikbaar:

• Vereiste frequentieband en draadloos protocol

• PCB-afmetingen en beschikbaar antennegebied

• Grondvlak- en voedingspuntinformatie

• Behuizingsmateriaal en nabijgelegen componentposities

• Doel RF-parameters en testvereisten

• Hoeveelheid prototype en geschat productievolume

Als de printplaat nog in ontwikkeling is, moet de plaatsing van de antenne worden overwogen voordat de lay-out wordt afgerond. Dit geeft de hardware- en RF-teams de mogelijkheid om het antennegebied, de grondstructuur en de omliggende componenten te coördineren.

Als de hoofd-PCB niet geschikt is voor de vereiste antennestructuur, kan een alternatieve configuratie de moeite waard zijn om te evalueren. De uiteindelijke keuze moet de mechanische beperkingen, RF-doelen en productievereisten van het apparaat weerspiegelen.
