Hoe kan de juiste NB-IoT-antenne de connectiviteit en betrouwbaarheid voor industriële IoT-apparaten verbeteren

Qianmu, een professionele antennefabrikant gespecialiseerd in draadloze communicatieoplossingen, levert deNB-IoT-antenneontworpen om betrouwbare connectiviteit te ondersteunen voor industriële IoT-apparaten, slimme metersystemen en buitenschakelkasten. Met een volledige banddekking van 700 MHz tot 960 MHz, een IP67-geclassificeerd waterdicht ontwerp en flexibele montage- en connectoropties helpt deze antenne apparatuurontwikkelaars bij het aanpakken van de praktische uitdagingen van draadloze communicatie in veeleisende omgevingen.

Een NB-IoT-antenne is een essentieel RF-onderdeel voor Narrowband Internet of Things-apparaten die kleine hoeveelheden gegevens via mobiele netwerken verzenden. Het selecteren van de juiste antenne houdt meer in dan het matchen van een frequentieband. Ingenieurs moeten ook rekening houden met de installatiepositie, behuizingsmaterialen, impedantie, antenneversterking, waterdichtheid, kabelverlies en connectorcompatibiliteit. In deze handleiding wordt uitgelegd hoe een NB-IoT-antenne werkt, waar deze wordt gebruikt, welke specificaties belangrijk zijn en hoe u een oplossing kiest voor industriële inzet op de lange termijn.

Inhoudsopgave

1. Wat is een NB-IoT-antenne?
2. Hoe werkt een NB-IoT-antenne?
3. Welke functies zijn het belangrijkst?
4. Waar worden NB-IoT-antennes gebruikt?
5. Wat zijn de belangrijkste technische specificaties?
6. Hoe kies je de juiste antenne?
7. Hoe kan installatie de prestaties verbeteren?
8. Veelgestelde vragen
9. Conclusie

1. Wat is een NB-IoT-antenne?

Een NB-IoT-antenne is een radiofrequentiecomponent waarmee een apparaat draadloze signalen kan verzenden en ontvangen via een mobiel Narrowband Internet of Things-netwerk. NB-IoT is ontworpen voor verbonden apparaten die vaak een laag stroomverbruik, een groot bereik en betrouwbare communicatie voor kleine datatransmissies vereisen.

Typische apparaten zijn onder meer slimme watermeters, gasmeters, terminals voor elektriciteitsmonitoring, omgevingssensoren, industriële controllers en apparatuur voor bewaking op afstand. Deze toepassingen kunnen gedurende langere perioden functioneren zonder frequent onderhoud, waardoor de antenneselectie een belangrijk onderdeel wordt van het totale productontwerp.

NB-IoT-antennes zijn verkrijgbaar in verschillende vormen:

• Ingebouwde antennes:Geïntegreerd in de apparaatbehuizing of circuitmontage waar ruimte en uiterlijk belangrijk zijn.
• Patch-antennes:Compacte structuren geschikt voor geselecteerde ingebedde draadloze toepassingen.
• Op een voertuig gemonteerde antennes:Externe oplossingen ontworpen voor specifieke mobiele apparatuur en installatieomstandigheden.

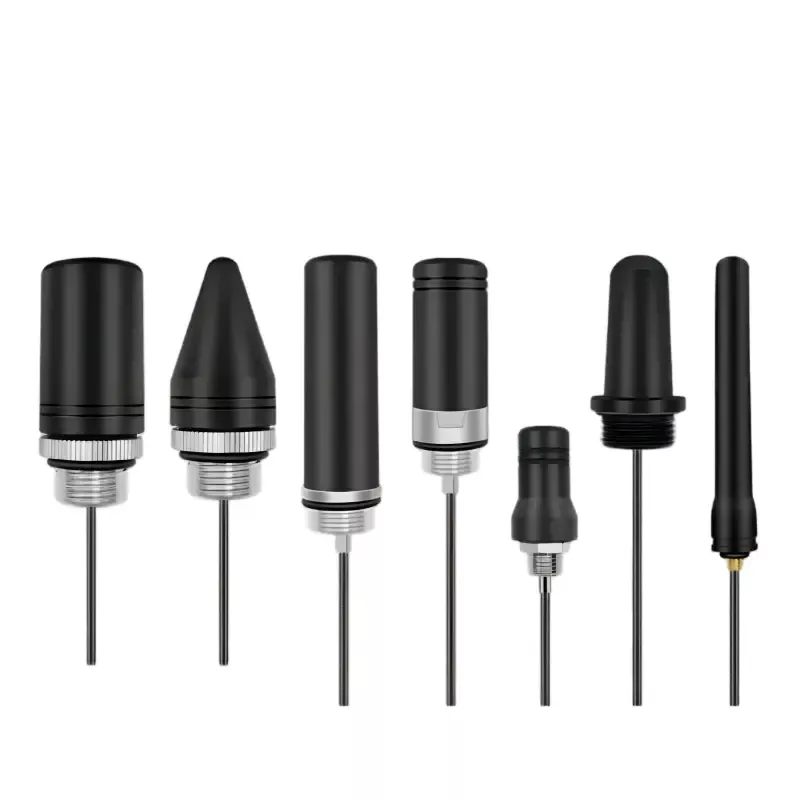

• Opschroefbare externe antennes:Antennes geïnstalleerd via een behuizingspaneel, vaak de voorkeur voor metalen kasten en industriële apparatuur buitenshuis.

Voor apparatuur die in metalen behuizingen is geïnstalleerd, kan een externe antenne een praktischer RF-pad bieden dan een antenne die volledig in de kast is geplaatst. De NB-IoT-antenneoplossing van Qianmu is ontworpen voor buitenkastinstallaties en ondersteunt verschillende montagedraden, kabellengtes en connectorconfiguraties.

2. Hoe werkt een NB-IoT-antenne?

Een NB-IoT-antenne zet elektrische signalen van een draadloze communicatiemodule om in elektromagnetische golven en ontvangt binnenkomende radiosignalen van het mobiele netwerk. De prestaties zijn afhankelijk van het elektrische ontwerp van de antenne, de werkfrequentie, de omringende materialen en de manier waarop deze is geïnstalleerd.

Drie technische overwegingen zijn bijzonder belangrijk.

Frequentie-matching

Een antenne moet zijn ontworpen voor de frequentiebanden die worden gebruikt door het NB-IoT-doelnetwerk. Een antenne die slecht is afgestemd op de werkband kan meer RF-energie naar de zender reflecteren in plaats van deze efficiënt uit te stralen. Frequentiedekking en impedantiematching moeten daarom vóór implementatie worden geverifieerd.

Impedantie en RF-efficiëntie

Een impedantie van 50 ohm wordt veel gebruikt in RF-systemen. Door de antenne, coaxkabel en communicatiemodule op elkaar af te stemmen, worden reflecties verminderd en een efficiënte signaaloverdracht behouden. De staande-golfverhouding van de spanning (VSWR) is een nuttige indicator voor impedantie-matching, hoewel deze niet onafhankelijk de totale antenne-efficiëntie of het communicatiebereik in de echte wereld vaststelt.

Behuizing en milieueffecten

Metalen kasten kunnen radiofrequentiestraling belemmeren of veranderen, terwijl nabijgelegen kabels, voedingen en elektronische componenten de prestaties van de antenne kunnen beïnvloeden. Het monteren van de antenne buiten een kast kan de afscherming van de behuizing helpen verminderen, op voorwaarde dat de antenne wordt geïnstalleerd en geaard in overeenstemming met de ontwerpvereisten.

3. Welke functies zijn het belangrijkst in een industriële NB-IoT-antenne?

Industriële IoT-apparatuur werkt vaak buitenshuis of op locaties waar de toegang voor onderhoud beperkt is. Een geschikte antenne moet daarom elektrische compatibiliteit combineren met mechanische duurzaamheid en installatieflexibiliteit.

Brede frequentiedekking

Een breed ondersteund frequentiebereik kan de productimplementatie in compatibele NB-IoT-netwerken vereenvoudigen. De externe antenne van Qianmu bestrijkt 700-960 MHz, maar kopers moeten nog steeds de daadwerkelijke frequentiebanden bevestigen die door hun mobiele operator en communicatiemodule worden ingezet.

IP67 waterdichte en stofdichte bescherming

Een behuizing met IP67-classificatie is ontworpen om stofbescherming te bieden en bestand te zijn tegen gespecificeerde tijdelijke onderdompelingsomstandigheden onder de toepasselijke testvereisten. Deze beoordeling is waardevol voor bewakingskasten voor buiten die worden blootgesteld aan regen, stof en wisselend weer. Correcte paneelinstallatie en afdichting blijven essentieel voor het behoud van de bescherming op het volledige assemblageniveau van de apparatuur.

Flexibele montage- en aansluitmogelijkheden

Verschillende kasten vereisen verschillende montageafmetingen en kabelopstellingen. M12- en M16-schroefdraadopties kunnen verschillende paneelontwerpen ondersteunen, terwijl SMA-, IPEX-, BNC- en N-type connectoren potentiële compatibiliteit bieden met verschillende RF-interfaces. Het exacte geslacht en de interface van de connector moeten worden bevestigd voor het geselecteerde model.

Milieuduurzaamheid

Behuizingsmaterialen, afdichtingscomponenten, kabelconstructie en corrosiebestendige metalen onderdelen beïnvloeden de betrouwbaarheid op lange termijn. Voor kustinstallaties, transportapparatuur en nutsvoorzieningen buitenshuis moeten kopers de temperatuurlimieten, blootstelling aan trillingen, corrosierisico's en onderhoudsvereisten samen beoordelen.

4. Waar worden NB-IoT-antennes gebruikt?

NB-IoT-antennes ondersteunen een breed scala aan toepassingen voor bewaking op afstand en communicatie met lage datasnelheden. Externe waterdichte ontwerpen zijn vooral handig wanneer apparaten in metalen kasten worden geïnstalleerd of worden blootgesteld aan buitenomstandigheden.

Slimme water- en gasmeting

Verbonden meetsystemen verzenden verbruiksmetingen en operationele informatie naar platforms voor beheer op afstand. De plaatsing van de antenne kan de betrouwbaarheid van de communicatie beïnvloeden wanneer meters worden geïnstalleerd in ondergrondse nutsruimten, buitenverblijven of locaties omgeven door bouwmaterialen.

Elektriciteit en industriële controle

Stroombewakingsterminals, elektriciteitsmeterconcentrators en industriële schakelkasten maken gebruik van draadloze connectiviteit om de status van apparatuur en meetgegevens te rapporteren. Een externe antenne kan helpen bij het aanpakken van de RF-beperkingen die worden veroorzaakt door metalen behuizingen.

Slimme stad en milieumonitoring

Luchtkwaliteitssensoren, meetstations voor straatstof, apparatuur voor weermonitoring en intelligente straatlantaarncontrollers kunnen betrouwbare draadloze verbindingen tussen verspreide locaties vereisen. Waterdichtheid en geschikte temperatuurclassificaties zijn belangrijk wanneer deze apparaten buitenshuis worden gebruikt.

Landbouw IoT

Bodemmonitoring op afstand, controle van het kassenmilieu en monitoring van de waterkwaliteit in de aquacultuur kunnen gebruik maken van NB-IoT-connectiviteit om metingen te verzenden vanaf locaties waar conventionele bekabelde netwerken lastig zijn.

Apparatuuralarmen op afstand

Industriële faciliteiten kunnen aangesloten terminals gebruiken om abnormale omstandigheden, apparatuurfouten of veranderingen in de bedrijfsstatus te melden. De antenneprestaties moeten worden beoordeeld naast de netwerkbeschikbaarheid, het energiebeheer en de ondersteunde functies van de communicatiemodule.

5. Wat zijn de belangrijkste technische specificaties van een NB-IoT-antenne?

Technische specificaties bieden een praktische basis voor het vergelijken van antennemodellen. De volgende tabel vat de gepubliceerde parameters samen van Qianmu's externe NB-IoT-antenne. De specificaties moeten opnieuw worden bevestigd aan de hand van de offerte en het gegevensblad voor het exacte model dat wordt besteld.

Deze specificaties beschrijven het aanbevolen product en niet elke antenne in de NB-IoT-categorie. De werkelijke prestaties zijn afhankelijk van de geselecteerde configuratie, installatieomgeving, netwerkband, kabelgeleiding en het hostapparaat. Kopers dienen de toepasselijke testgegevens op te vragen wanneer specifieke acceptatiecriteria vereist zijn.

6. Hoe kiest u de juiste NB-IoT-antenne?

Het kiezen van een antenne begint met de communicatievereisten van het voltooide apparaat. Een model dat goed presteert in een laboratorium kan andere resultaten opleveren als het wordt geïnstalleerd in de buurt van metalen panelen, vermogenselektronica of andere RF-gevoelige componenten.

Gebruik de volgende checklist bij het beoordelen van leveranciers en antenneconfiguraties:

• Bevestig de netwerkbanden:Controleer de frequenties die worden ondersteund door de ingezette operator en de NB-IoT-module.
• Evalueer de installatielocatie:Bepaal of de antenne in een plastic behuizing, buiten een metalen kast of op mobiele apparatuur wordt gemonteerd.
• Selecteer de juiste montageschroefdraad:Controleer de paneeldikte, gatdiameter, beschikbare speling en afdichtingsvereisten.
• Overeenkomen met de connector:Bevestig het connectortype, het geslacht, de kabelimpedantie en de interface op de communicatiemodule.
• Kies een geschikte kabellengte:Vermijd onnodige kabellengte omdat coaxkabel RF-verlies introduceert waardoor het signaal dat naar de antenne wordt gestuurd of ontvangen kan worden verminderd.
• Omgevingscondities beoordelen:Houd rekening met regen, stof, extreme temperaturen, trillingen en blootstelling aan zout.
• Relevante testinformatie opvragen:Controleer de frequentierespons, VSWR, versterking en eventuele omgevingstestresultaten die van toepassing zijn op het voorgestelde model.
• Test het volledige apparaat:Valideer de connectiviteit en signaalkwaliteit met behulp van de daadwerkelijke behuizing, kabelroute, module en beoogde installatielocatie.

Voor OEM-projecten kan maatwerk ook betrekking hebben op de afmetingen van de behuizing, de kabellengte, de connectorconfiguratie en de montagestructuur. Het bespreken van deze vereisten vóór gereedschap of massaproductie helpt integratieveranderingen later in de ontwikkelingscyclus te verminderen.

7. Hoe kan installatie de prestaties van de NB-IoT-antenne verbeteren?

Zelfs een correct gespecificeerde antenne kan ondermaats presteren als deze slecht is geïnstalleerd. Een paar praktische maatregelen kunnen helpen de RF-prestaties te behouden en de bescherming van het milieu te behouden.

1. Kies een geschikte montagepositie.Gebruik voor externe kastantennes een geschikte paneellocatie die onnodige obstructie door nabijgelegen metalen constructies vermijdt.
2. Zet het bevestigingsmateriaal correct vast.Volg de installatie-instructies en aanhaalvereisten van de fabrikant om beschadiging van de schroefdraad of beschadiging van de afdichting te voorkomen.
3. Leid de coaxkabel zorgvuldig.Vermijd scherpe bochten, herhaaldelijk vouwen, knellen en onnodige kabeltrajecten.
4. Scheid de kabel waar mogelijk van interferentiebronnen.Houd RF-bedrading uit de buurt van luidruchtige vermogenselektronica en schakelcomponenten als de lay-out van de apparatuur dit toelaat.
5. Inspecteer de afdichtingscomponenten.Zorg ervoor dat pakkingen en kabelinvoerpunten correct zijn geïnstalleerd, vooral in buitenkasten.
6. Test na eindmontage.Evalueer netwerkregistratie, signaalindicatoren en gegevenslevering op applicatieniveau onder representatieve bedrijfsomstandigheden.

Installatie moet worden behandeld als onderdeel van het ontwerp van het antennesysteem en niet als een mechanische laatste taak. Het testen van de volledige constructie is de meest betrouwbare manier om problemen te identificeren die mogelijk niet optreden wanneer de antenne afzonderlijk wordt geëvalueerd.

8. Veelgestelde vragen over NB-IoT-antennes

Vraag 1: Welk frequentiebereik moet een NB-IoT-antenne ondersteunen?

Het vereiste bereik is afhankelijk van de mobiele banden die door het doelnetwerk worden gebruikt. Qianmu's externe antenne beslaat 700-960 MHz. Controleer de lokale netwerkimplementatie en modulecompatibiliteit voordat u een model selecteert.

Vraag 2: Kan een NB-IoT-antenne op een metalen schakelkast worden geïnstalleerd?

Ja. Voor metalen kasten is een opschroefbare externe antenne vaak geschikt omdat de radiator buiten de behuizing geplaatst kan worden. Het montageontwerp, de aardings- of koppelingsopstelling en de installatie-instructies moeten voor het specifieke model worden gevolgd.

Vraag 3: Is een NB-IoT-antenne met IP67-classificatie geschikt voor gebruik buitenshuis?

Een IP67-classificatie geeft een gedefinieerd niveau van bescherming tegen stof en water aan onder gespecificeerde testomstandigheden. Het kan geschikt zijn voor vele buitentoepassingen, maar de volledige installatie moet ook de juiste afdichting en milieubescherming behouden.

Vraag 4: Kunnen de kabellengte en het connectortype worden aangepast?

Ja. Qianmu somt kabelopties op van 1,5 m tot 10 m en connectorkeuzes, waaronder SMA, IPEX, BNC en N-type. Beschikbaarheid is afhankelijk van de geselecteerde configuratie, dus controleer de connectorgegevens en kabelvereisten wanneer u een offerte aanvraagt.

Vraag 5: Zorgt een hogere antenneversterking altijd voor betere connectiviteit?

Nee. Er moet rekening worden gehouden met de versterking naast het stralingspatroon, de installatierichting, de netwerkomstandigheden en het ontvangstsysteem. Een antenne met een hogere versterking garandeert niet automatisch betere prestaties in elke richting of locatie.

Vraag 6: Hoe kan ik signaalverlies tijdens de installatie verminderen?

Gebruik een geschikte coaxkabel met laag verlies, kies een geschikte kabellengte, vermijd scherpe bochten, zorg voor een correcte montage van de connectoren en plaats de antenne uit de buurt van belangrijke obstakels. Controleer de prestaties nadat u de antenne in de definitieve behuizing hebt geïnstalleerd.

V7: Welke informatie moet ik verstrekken als ik een op maat gemaakte NB-IoT-antenne aanvraag?

Geef de bedrijfsfrequentiebanden, het model van de communicatiemodule, het materiaal van de behuizing, de montageafmetingen, de kabellengte, het connectortype, de omgevingsomstandigheden, het beoogde aantal en eventuele vereiste testcriteria voor RF of bescherming tegen binnendringing op. Deze informatie helpt de leverancier de compatibiliteit te beoordelen en een geschikte configuratie aan te bevelen.

9. Conclusie: Bouw een betrouwbaardere IoT-verbinding

Een goed geselecteerde NB-IoT-antenne helpt aangesloten apparaten effectieve draadloze communicatie te behouden in toepassingen variërend van slimme meters en industriële monitoring tot omgevingsdetectie en buitencontrolesystemen. Frequentiecompatibiliteit, impedantie-aanpassing, montagestructuur, kabelkeuze en milieubescherming dragen allemaal bij aan het eindresultaat.

Qianmu biedt een externe NB-IoT-antenneoplossing met een dekking van 700–960 MHz, IP67-bescherming, M12- en M16-montageopties en configureerbare kabel- en connectorkeuzes. Voor fabrikanten van apparatuur, systeemintegrators en IoT-productontwikkelaars is het evalueren van deze parameters aan de hand van werkelijke bedrijfsomstandigheden een belangrijke stap in de richting van een betrouwbare implementatie.

Op zoek naar een geschikte antenne voor uw volgende IoT-project? Verken de Qianmu NB-IoT Antenne-productpagina om de beschikbare specificaties en configuratie-opties te bekijken. Als u hulp nodig heeft bij het afstemmen van frequentiebanden, connectoren, kabellengtes of montagevereisten op uw apparatuur,neem contact met ons opom uw toepassing te bespreken en een antenne-oplossing op maat voor uw project aan te vragen.
