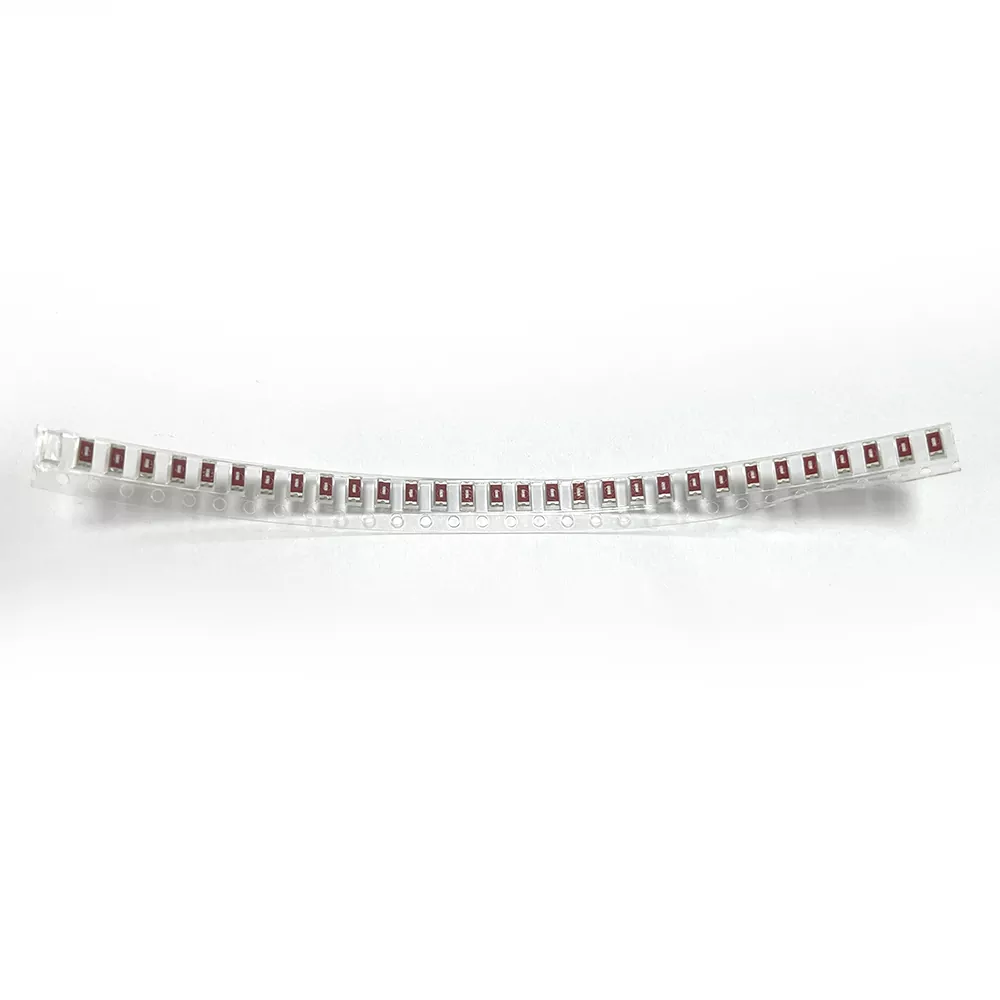

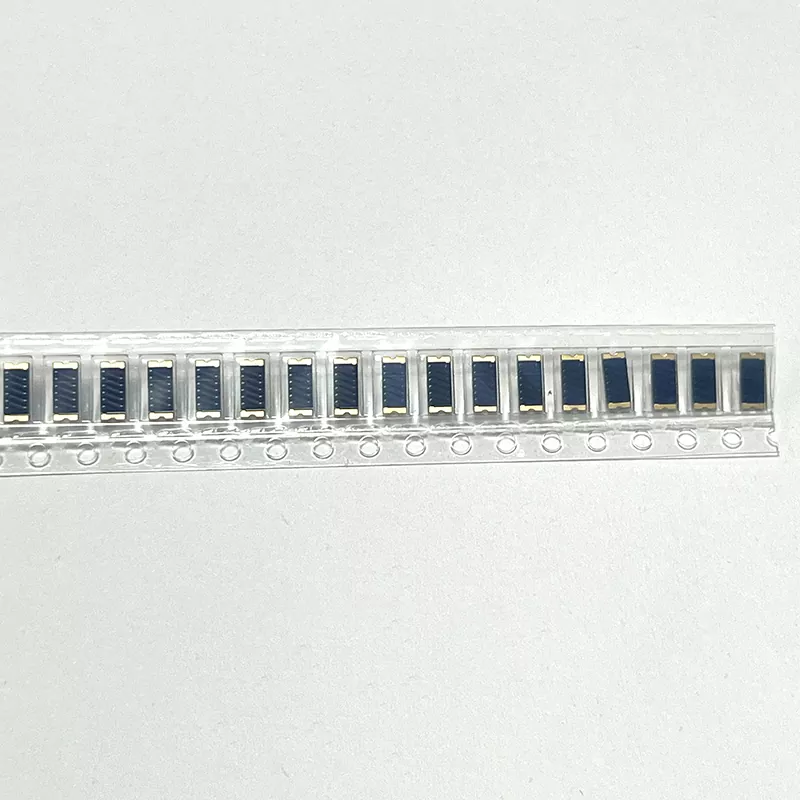

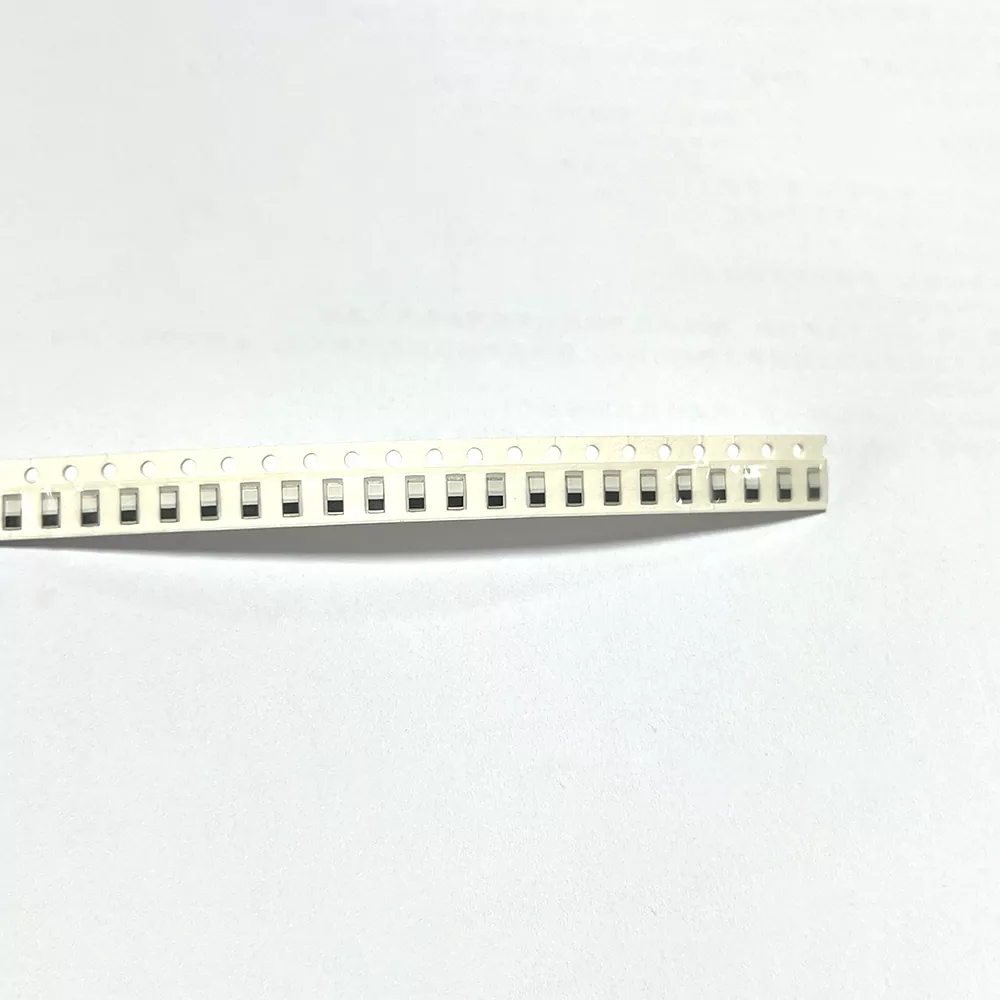

Keramische patchantenne

Bluetooth keramische patchantenne is een geminiaturiseerde ingebouwde RF-antenne, speciaal ontwikkeld voor de 2,4 GHz Bluetooth-communicatieband. Het maakt gebruik van hoogdiëlektrisch keramiek als kernsubstraat en wordt vervaardigd door laag-voor-laag sinteren op hoge temperatuur en nauwkeurig etsen van metalen circuits.

Deze antenne is een passieve patch-RF-zendontvangercomponent. Er is tijdens de installatie geen externe bedrading of een grote vrije ruimte nodig.

Met zijn hoge diëlektrische materiaal en compacte structuur bereikt het een efficiënte Bluetooth-signaaloverdracht en -ontvangst in een beperkte ruimte, terwijl het voordelen biedt zoals een laag stroomverbruik, sterke anti-interferentieprestaties en hoge stabiliteit.

Het wordt veel gebruikt als een hoogwaardige ingebouwde antenne-oplossing voor de massaproductie van draagbare Bluetooth-apparaten, smart home-producten, IoT-terminals en in voertuigen gemonteerde Bluetooth-apparaten.

Hoe het werkt

De Qianmu Communication Bluetooth keramische patchantenne maakt gebruik van een hoge diëlektrische keramische resonantie en microstripstralingsstructuur, bestaande uit een keramisch diëlektrisch substraat, een metalen oppervlaktestralingspatch en een bodemaanpassingslaag.

De structuur zorgt voor een stabiele signaaloverdracht, nauwkeurige parametercontrole en betrouwbare prestaties, geverifieerd door laboratoriumtests.

Nauwkeurige bandresonantie

Met behulp van een 9,2 hoog diëlektrisch keramisch substraat komt de antenne nauwkeurig overeen met de volledige Bluetooth-frequentieband van 2400–2483,5 MHz. Met een bandafstemmingsnauwkeurigheid tot 99,6% vermindert het effectief de frequentie-offset en signaalverzwakking, waardoor Bluetooth-vertraging en ontkoppelingsproblemen worden opgelost.

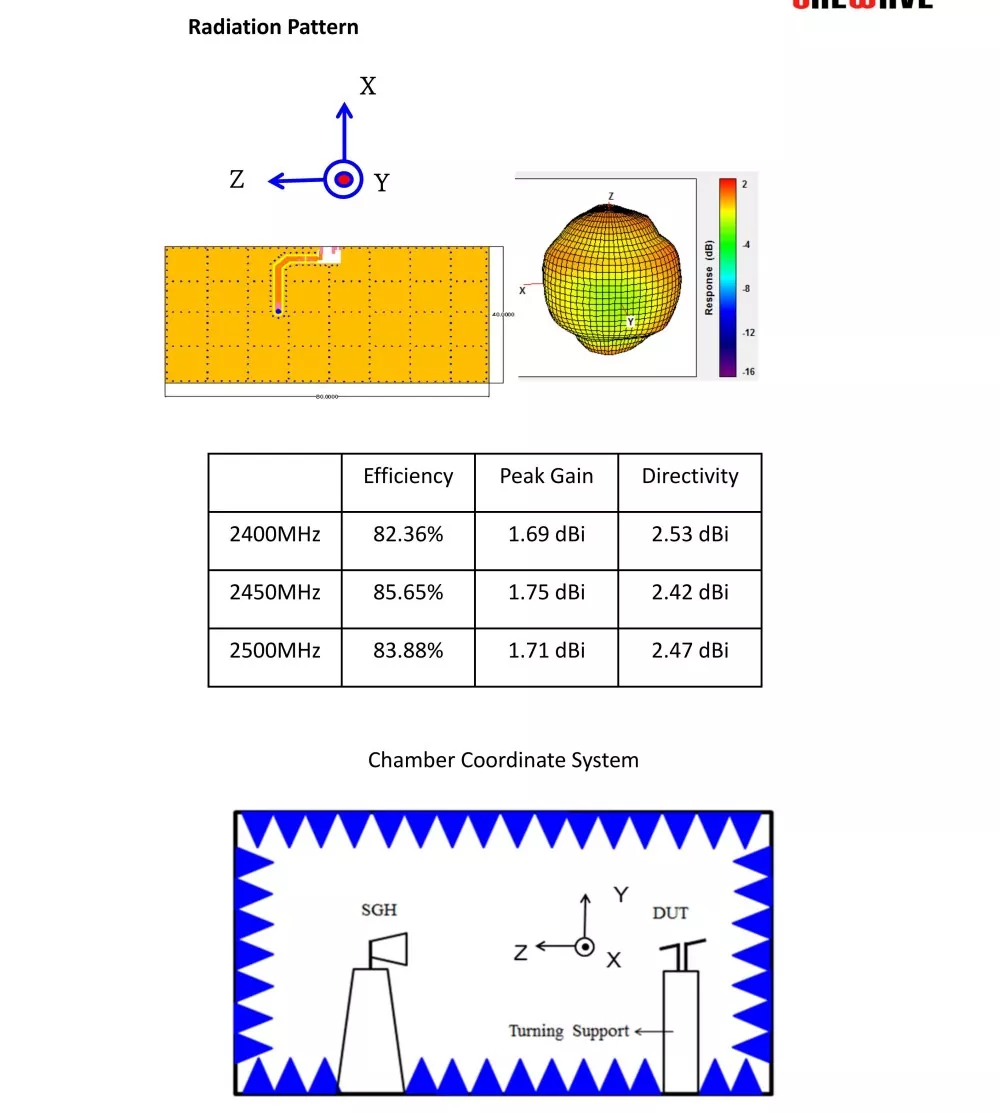

360° omnidirectionele straling

Het microstripcircuit met oppervlakteprecisie genereert een uniform elektromagnetisch stralingsveld met stralingsuniformiteit tot 95%. Vergeleken met gewone PCB-antennes vermindert het signaalblinde vlekken aanzienlijk en zorgt het voor stabielere meerhoeksverbindingen voor apparaten.

Sterke elektromagnetische interferentieweerstand

Het keramische diëlektrische materiaal zorgt voor inherente elektromagnetische isolatie en helpt interferentie van moederbordchips, voedingen en batterijgeluiden te beschermen. Onder complexe omstandigheden wordt de signaal-ruisverhouding met 4–6 dB verhoogd, wat betere anti-interferentieprestaties oplevert dan conventionele veer- en PCB-antennes.

Impedantie-matching met laag vermogen

De antenne maakt gebruik van een standaard 50Ω nauwkeurige impedantie-matching met een staande golfverhouding van ≤1,3, waardoor een extreem laag signaalverlies wordt gegarandeerd. Het kan het Bluetooth-stroomverbruik met 15% verminderen, waardoor het geschikt is voor BLE-toepassingen met laag vermogen en vereisten voor een lange batterijlevensduur.

Stabiele werking onder een groot temperatuurbereik

De geïntegreerde gesinterde structuur bij hoge temperaturen zorgt voor een uitstekende thermische stabiliteit. Na cyclische tests bij hoge en lage temperaturen van -40°C tot +85°C blijft de frequentieafwijking binnen ≤±2MHz. De antenne behoudt stabiele prestaties in zowel hoge als lage temperaturen.

Gids voor productselectie

Veel hardwareontwikkelaars en -kopers concentreren zich alleen op de omvang en negeren de afstemming van de arbeidsomstandigheden en parameters, wat resulteert in herbewerking van de massaproductie en terminalstoringen. Wanneer u een keramische Bluetooth-patchantenne kiest, kunt u deze precies afstemmen op drie kernafmetingen:

• Selecteer op basis van de stroomvereisten van het apparaat: Geef voor batterijgevoede BLE-apparaten met laag vermogen en draagbare apparaten prioriteit aan standaard keramische antennes met ultralaag vermogen om de levensduur van de batterij van het apparaat aanzienlijk te verlengen; Voor plug-in-apparaten kiest u de verbeterde versie met hoge versterking.

• Selecteer op basis van de bedrijfsomstandigheden: Voor civiele apparatuur binnenshuis bij normale temperaturen is een regulier model acceptabel; Voor op voertuigen gemonteerde, outdoor- en industriële apparatuur moeten antivibratiemodellen van industriële kwaliteit voor brede temperaturen worden geselecteerd. Ze zijn bestand tegen zware omstandigheden en hun prestaties zullen bij langdurig gebruik niet verslechteren.

• Selecteer op basis van de structuur van de apparatuur: Voor apparatuur met een zeer kleine behuizing en zonder gereserveerde hoofdruimte, kiest u geminiaturiseerde modellen voor opbouwmontage; Voor apparaten die Bluetooth-transmissie over lange afstanden en Mesh-netwerken vereisen, kiest u aangepaste modellen met hoge versterking en hoge interferentie.

Veelgestelde vragen

Vraag 1: Wat is het grootste voordeel van een keramische Bluetooth-patchantenne ten opzichte van een gewone antenne?

A1: De kernvoordelen zijn hoge stabiliteit, laag stroomverbruik, sterke anti-interferentie, weerstand tegen hoge en lage temperaturen, hoge consistentie in massaproductie, waardoor de pijnpunten van gewone PCB-antennes en veerantennes perfect worden aangepakt, zoals gemakkelijke interferentie, grote frequentieafwijking, hoog stroomverbruik en slechte trillingsweerstand, vooral geschikt voor massaproductie van hoogwaardige slimme hardware, industriële en auto-apparaten.

Vraag 2: Ondersteunt deze antenne het Bluetooth 5.0/5.1/5.3 BLE low power-protocol?

A2: Volledig ondersteund. Het is compatibel met alle versies van het Bluetooth-protocol, compatibel met BLE low energy, Bluetooth Mesh-netwerken, 2.4G universele draadloze transmissie en compatibel met alle reguliere Bluetooth-modules op de markt.

Q3: Kunnen de maat, parameters en merklogo worden aangepast?

A3: Ondersteunt volledige dimensionale aanpassingen. Als bronfabriek kan het de antennegrootte, impedantie en versterking afstemmen op de eisen van de klant, zeefdruk van het exclusieve LOGO van de klant op de behuizing ondersteunen en zich aanpassen aan OEM / ODM private label massaproductie-eisen.
