Lente antenne

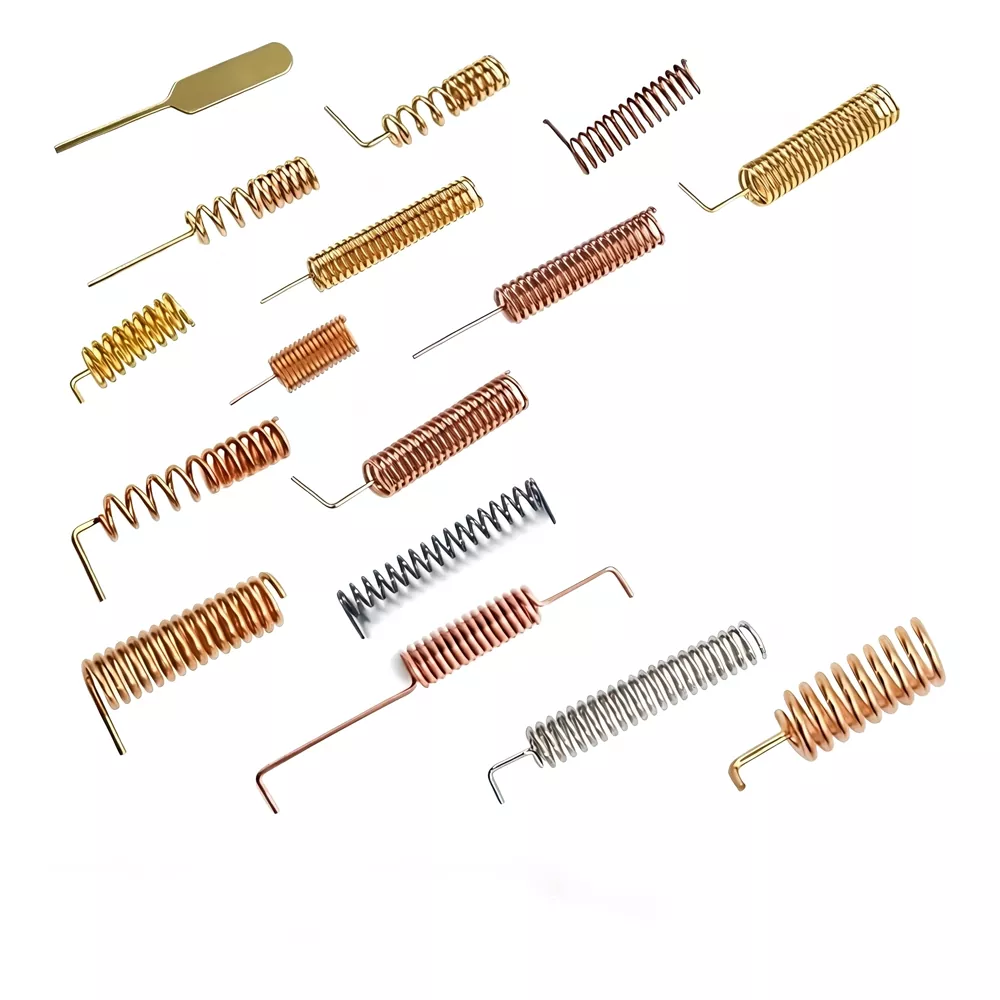

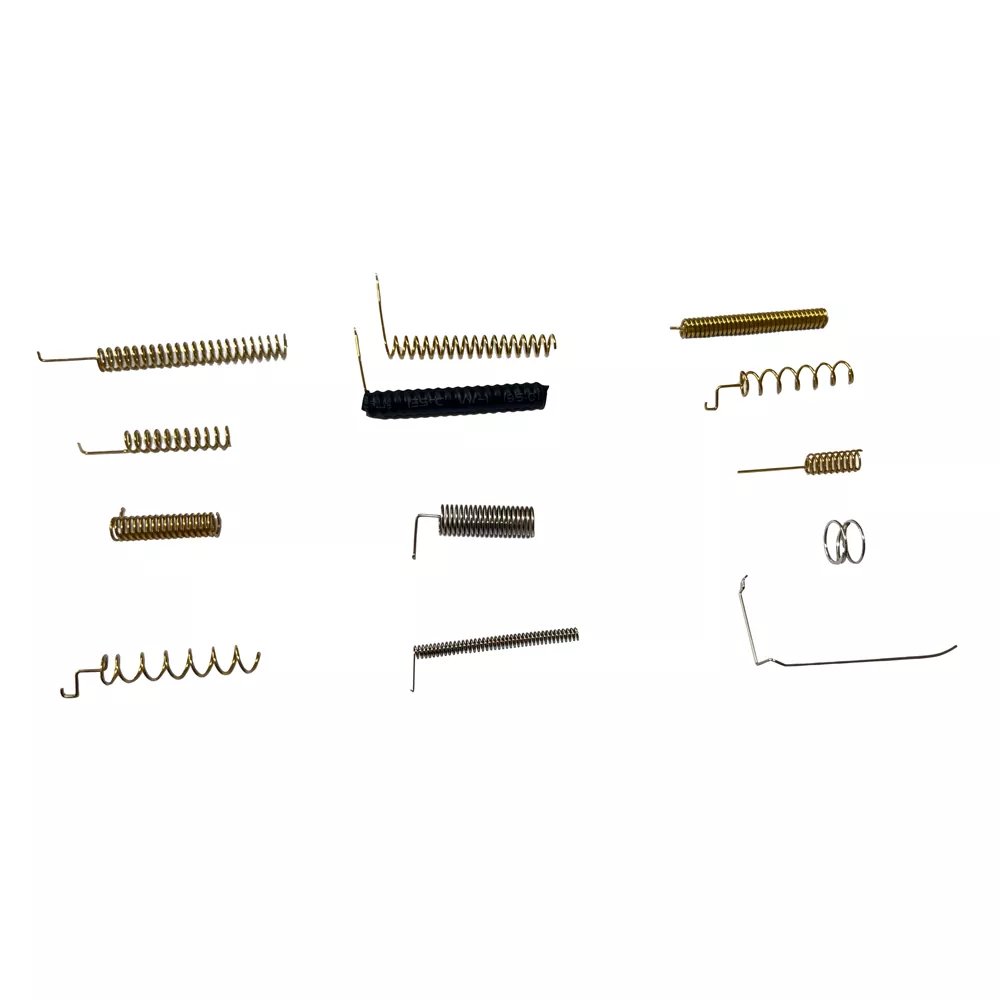

Als professionele leverancier biedt Qianmu Communication op maat gemaakte, uiterst nauwkeurige spiraalveerantennediensten. Gemaakt van hoogwaardige materialen. Koolstofstaal vernikkeld Gemaakt van fosforbrons en beschikt over uitzonderlijke geleidbaarheid en corrosieweerstand. Wij zijn betrouwbaar. Chinese fabrikant Wij bieden een totaaloplossing, variërend van prototyping tot massaproductie, die veel wordt gebruikt in IoT, afstandsbedieningen en draadloze communicatiemodules.

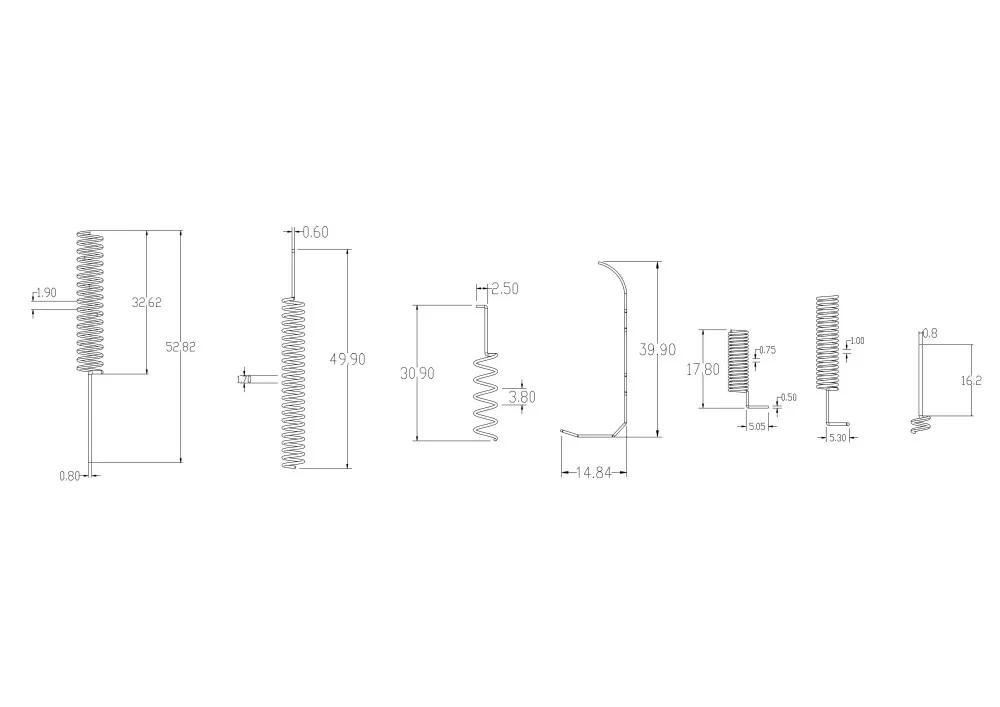

Een veerantenne (ook wel spiraalvormige antenne genoemd) is een antennestructuur waarin een metalen geleider in de vorm van een spiraalveer is gewikkeld, waarbij de spiraalvormige metalen geleider wordt gebruikt als medium voor signaaloverdracht. Het heeft een impedantieontwerp van 50 ohm en bestaat uit drie hoofdcomponenten: een binnenste koperdraad (gebruikt voor het verzenden en ontvangen van signalen), een buitenste afschermingsdraad (ontworpen om externe elektromagnetische interferentie te blokkeren) en een buitenste isolatielaag (die de effecten van externe capaciteit en inductie tegengaat). Samen vormen deze componenten een gesloten systeem met sterke anti-interferentieprestaties.
Shenzhen Qianmu Communication Technology Co., Ltd., een professionele onderneming gespecialiseerd in R&D, productie en verkoop van antennes voor communicatieproducten, is al vele jaren nauw betrokken bij het antenneveld en streeft ernaar wereldwijde klanten te voorzien van hoogwaardige veerantenne-oplossingen.
Technische specificaties
De Qianmu Communication-veerantenne bestrijkt meerdere frequentiebanden, variërend van lage tot hoge frequenties, en voldoet aan de eisen van verschillende toepassingsscenario's. De belangrijkste technische parameters zijn als volgt:
|
Parameteritem |
Specificatiebereik |
|
Frequentiebereik |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Verdienen |
0,8 dBi ~ 3,5 dBi |
|
Impedantie |
50Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarisatie |
Verticale polarisatie / circulaire polarisatie |
|
Stralingspatroon |
Omnidirectioneel |
|
Vermogenscapaciteit |
Maximaal 50W |
|
Bedrijfstemperatuur |
-40℃ ~ +85℃ |
|
Antenne-efficiëntie |
35~ 80% (afhankelijk van de installatieomgeving) |
|
Materiaal |
Koper, vergulden, vernikkelen, enz. |

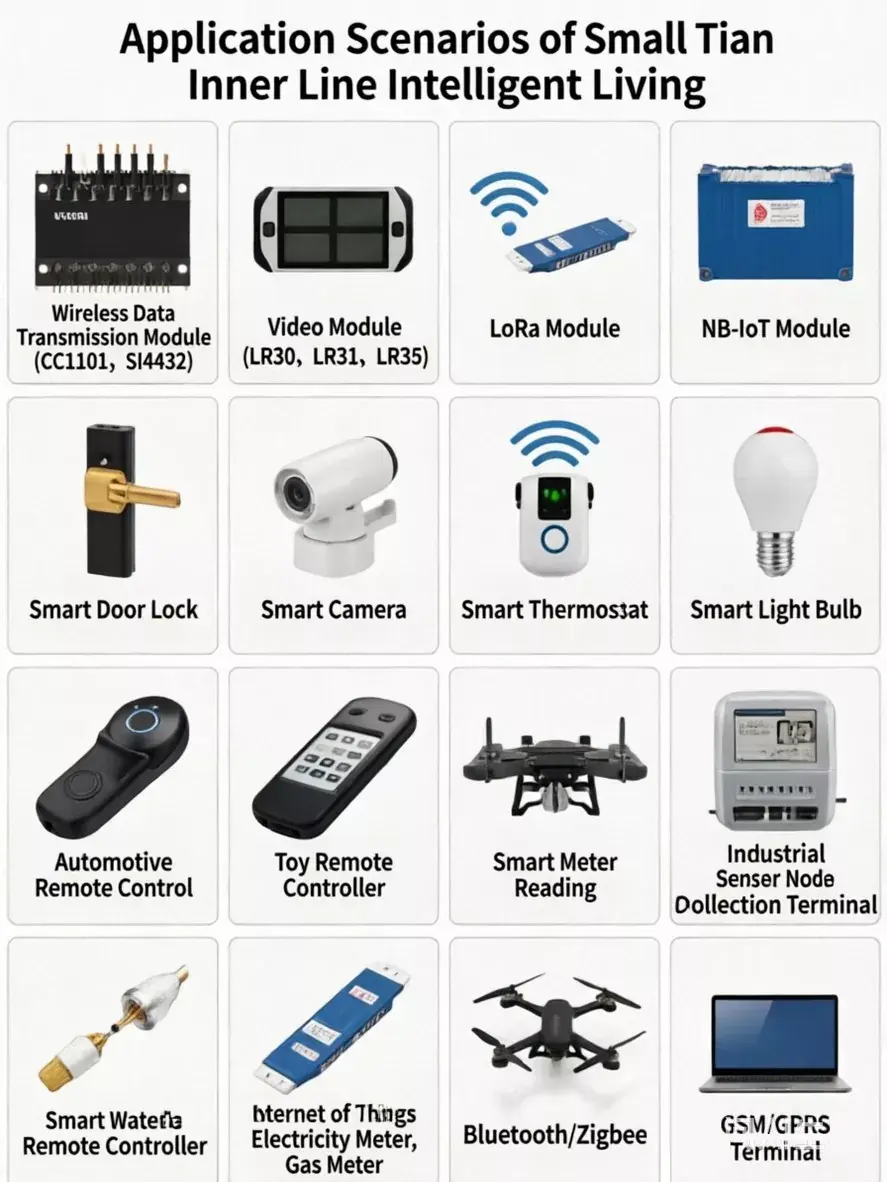

Toepasselijke apparaten
De Qianmu-communicatieveerantenne wordt veel gebruikt in de volgende apparaten en scenario's:
Draadloze datatransmissiemodule: CC1101, Si4432 en andere draadloze RF-modules
LoRa-modules: LR30, LR31, LR36 en andere LoRa-communicatiemodules
NB-IoT-module: NB-IoT draadloze communicatieterminal
Smart Home-apparaten: slimme deursloten, slimme camera's, slimme thermostaten, slimme lampen en meer
Draadloze afstandsbedieningen: afstandsbedieningen voor auto's, speelgoedafstandsbedieningen, industriële afstandsbedieningen en meer
IoT Terminal: IoT-sensorknooppunten, terminals voor gegevensverzameling
Smart Metering: Slimme watermeters, elektriciteitsmeters en gasmeters
Bluetooth/Zigbee-module: draadloze Bluetooth-communicatie, Zigbee-netwerkapparaten
Drone-telemetrie: datalink voor kleine drones
GSM/GPRS-apparaten: GSM-modems, systemen voor bewaking op afstand
Vergelijking met concurrerende producten
|
Vergelijkingsitem |
Qianmu Communicatieveerantenne |
PCB-antenne |
Externe staafantenne |
|
Verdienen |
0,8~3,5 dBi |
2~6 dBi |
Relatief hoog |
|
Omnidirectionele prestaties |
★★★★★ Uitstekend |
★★☆ Sterke directionaliteit |
★★★★ Goed |
|
Maat |
★★★★ Compact |
★★★★★ Ultraklein |
★★☆ Groot |
|
Anti-interferentievermogen |
★★★★★ Sterk |
★★★ Gemiddeld |
★★★★ Relatief sterk |
|
Installatieflexibiliteit |
★★★★★ Extreem flexibel |
★★★ Alleen vast op printplaat |
★★★ Externe installatie vereist |
|
Kosten |
★★★★ Matig |
★★★★★ Laag |
★★☆ Relatief hoog |
|
Ontwerpwijziging |
★★★★ Flexibel |
★★☆ PCB-remake vereist |
★★★ Gewoon |
De Qianmu Communication-veerantenne biedt een optimaal evenwicht tussen omnidirectionele dekking, anti-interferentievermogen, installatieflexibiliteit en totale kosten, waardoor het een ideale ingebouwde antennekeuze is voor IoT- en draadloze communicatieapparaten.

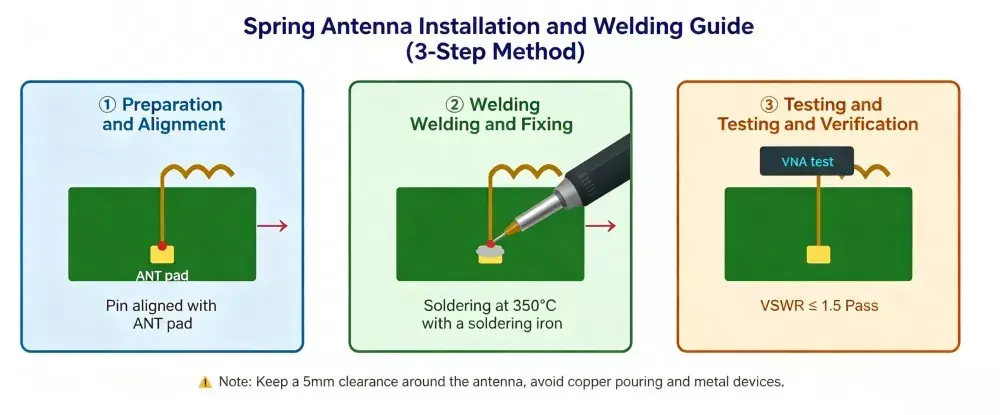

Installatiehandleiding
Stap 1: Bereid u voor op het lassen
Lijn de pin (meestal een enkele pin of soldeerpad) aan het uiteinde van de veerantenne uit met het ANT-soldeerpad dat op de PCB is gereserveerd. Het soldeerkussen moet worden aangesloten op de RF-toevoerleiding, zoals een microstriplijn van 50 ohm of een coplanaire golfgeleider, om een goede signaaloverdracht te garanderen.
Stap 2: Lassen en bevestigen
Buig het haakvormige gedeelte en sluit het aan op de ANT-pin van de draadloze module. Voltooi vervolgens het soldeerproces veilig. Reflow-solderen wordt aanbevolen omdat het compatibel is met standaard montageprocessen voor opbouwmontage.
Stap 3: Inspectie en testen

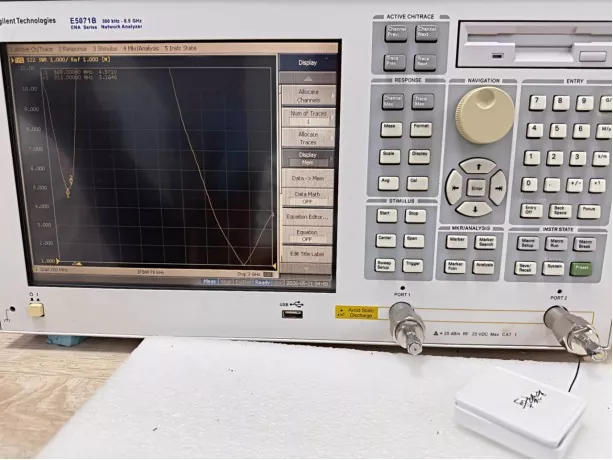

Gebruik na het solderen een vectornetwerkanalysator om de spanning staande golfverhouding (VSWR) te meten en controleer of de RF-prestaties aan de vereiste specificaties voldoen.
Opmerkingen
1. Houd de vrije zone aan: vermijd het geleiden van draden en het plaatsen van metalen onderdelen binnen een straal van 5 mm van de antenne; bedek de batterij of het afschermingsdeksel niet binnen 10 mm of meer boven de bodem.
2. 50Ω transmissielijn: sluit de RF-chip rechtstreeks aan via een microstrip op dezelfde laag of een striplijn in de binnenlaag; gebruik afschuiningen van 45° op de hoeken om abrupte impedantieveranderingen te voorkomen.
3. Blijf uit de buurt van metaal: Wanneer u een veerantenne gebruikt, is de eerste stap ervoor te zorgen dat de antenne uit de buurt van metalen materialen wordt gehouden, inclusief grondvlakken op printplaten, bedradingssporen, batterijen, schermen, metalen behuizingen en meer.
4.Consistente lasrichting: Bij massaproductie is het essentieel om ervoor te zorgen dat de lasrichting van de antenne overeenkomt met de lasrichting die door de antennefabrikant is opgegeven op het moment van selectie.
5. Afstemming en marge: Als de elektromagnetische omgeving van het hele apparaat met plastic behuizing complex is, kan een π-netwerk worden gereserveerd aan de RF-kant en kan de resonantiefrequentie nauwkeurig worden afgestemd met behulp van een instelbare condensator van 3 pF tot 6,8 pF.
Hoe kies je een veerantenne?
|
Selectiestappen |
Kernpunten |
Details |
|
1. Bevestig de bedrijfsfrequentie |
Selecteer antenne op communicatieprotocol en frequentieband |
Algemene frequentiebanden: • 315 MHz: traditionele afstandsbedieningen • 433 MHz: LoRa, slimme meters, industriële afstandsbedieningen • 470/490 MHz: industriële IoT-apparatuur • 868/915 MHz: ISM-banden voor Europa en Noord-Amerika • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM-band: mobiele communicatiemodules |
|
2. Evalueer de winstvereiste |
Match de versterking met de transmissieafstand |
•Korte afstand (<100m): 0,8~2 dBi • Middellange afstand (100-500m): 2~3 dBi • Lange afstand (>500m): boven 3 dBi |
|
3. Controleer de installatieruimte |
Zorg ervoor dat de grootte en structuur overeenkomen met de printplaat |
1. Meet de interne ruimte van het apparaat om de juiste lengte en diameter te selecteren. 2. Antennes van het gebogen type zijn beschikbaar voor montage aan de rand van PCB's in ruimtes met beperkte ruimte. |
|
4. Beoordeel de applicatieomgeving |
Bescherming tegen interferentie en corrosie |
1. Apparatuur met metalen afscherming: Circulaire polarisatie-antenne aanbevolen. 2. Vochtige/buitenomgeving: zilver/goudlaag voor anti-oxidatie. |
|
5. Kies een betrouwbare leverancier |
One-stop-productieservice op maat |
Qianmu Communication is een professionele antennefabriek en -leverancier, die OEM & ODM ondersteunt en volledige service biedt, inclusief antenneontwerp, bemonstering en massaproductie. |
Veelgestelde vragen
Vraag 1: Wat is beter: een veerantenne of een PCB-antenne?
A: De keuze hangt af van de specifieke toepassingseisen. Spring Antenne-oplossingen zijn geschikt voor toepassingen die transmissie over lange afstanden (>100 meter), omnidirectionele dekking en flexibele installatierichtingen vereisen, terwijl PCB-antennes meer geschikt zijn voor compacte apparaten met strikte beperkingen op het gebied van afmetingen en kosten. Qianmu Communication biedt beide oplossingen en biedt professionele aanbevelingen op basis van verschillende projectbehoeften.
Vraag 2: Betekent een hogere versterking altijd betere antenneprestaties?
Antwoord: Niet noodzakelijkerwijs. Een hogere versterking verbetert gewoonlijk de signaalconcentratie, maar kan de dekking in bepaalde richtingen verminderen. Bij de optimale selectie moet rekening worden gehouden met de transmissieafstand, dekkingsvereisten en toepassingsomgeving. Qianmu Communication biedt producten met verschillende versterkingsopties van 0,8 tot 3,5 dBi.
Q3: Kan de antenne worden aangepast?
EEN: Ja. Qianmu Communication biedt OEM/ODM-aanpassingsdiensten, waaronder frequentieaanpassing, maataanpassing, materiaalkeuze en aanpassing van de buighoek om aan verschillende toepassingsvereisten te voldoen.
Vraag 4: Wat is het bedrijfstemperatuurbereik?
A: Qianmu Communication-producten werken betrouwbaar van -40 ℃ tot +85 ℃ en voldoen aan de eisen van de meeste industriële en consumententoepassingen.
Vraag 5: Is impedantiematching vereist?
EEN: Ja. De standaardimpedantie is 50Ω, en voor praktische toepassingen kunnen componenten tussen de antenne en de RF-zenderpoort nodig zijn om optimale prestaties te bereiken. Qianmu Communication biedt technische ondersteuning voor het matchen en debuggen van antennes.
Q6: Wat is de minimale bestelhoeveelheid (MOQ)?
A: Qianmu Communication ondersteunt flexibele bestelhoeveelheden, van prototypemonsters en kleine batches tot grootschalige productie. Neem voor gedetailleerde MOQ-vereisten contact op met ons verkoopteam.
