LDS-antenne

LDS-antenne (Laser Direct Structurering Antenne) is een op 3D-MID gebaseerde RF-structuur die wordt vervaardigd door laseractivering toe te passen op spuitgegoten plastic substraten, gevolgd door selectieve chemische beplating om geleidende antennesporen te vormen.

Het proces maakt het mogelijk geleidende patronen rechtstreeks te definiëren op driedimensionale behuizingscomponenten, waarbij de antennegeometrie is ingebed in de mechanische structuur in plaats van te worden geassembleerd als een afzonderlijk RF-onderdeel.

In tegenstelling tot conventionele gestempelde of plaatstalen antennes die discrete montage in het apparaat vereisen, integreert LDS Antenna de stralingsstructuur in de behuizing of het interne plastic frame, waardoor het antennepad complexe 3D-geometrieën kan volgen met behoud van gedefinieerde elektrische eigenschappen.

Vanuit systeemperspectief behoort LDS-technologie tot 3D-MID (Three-Dimensional Molded Interconnect Device), waarbij een enkel gegoten onderdeel structurele, geleidende en behuizingsfuncties kan combineren door selectieve metallisatie van lasergeactiveerde oppervlakken.

Werkingsprincipe

Het productieproces van LDS-antennes kan worden onderverdeeld in vier kernstappen:

Stap 1 – Spuitgieten: Met behulp van LDS-specifieke functionele kunststoffen (met speciale metaal-organische composietadditieven) wordt via spuitgieten een driedimensionale kunststof beugel of behuizing geproduceerd.

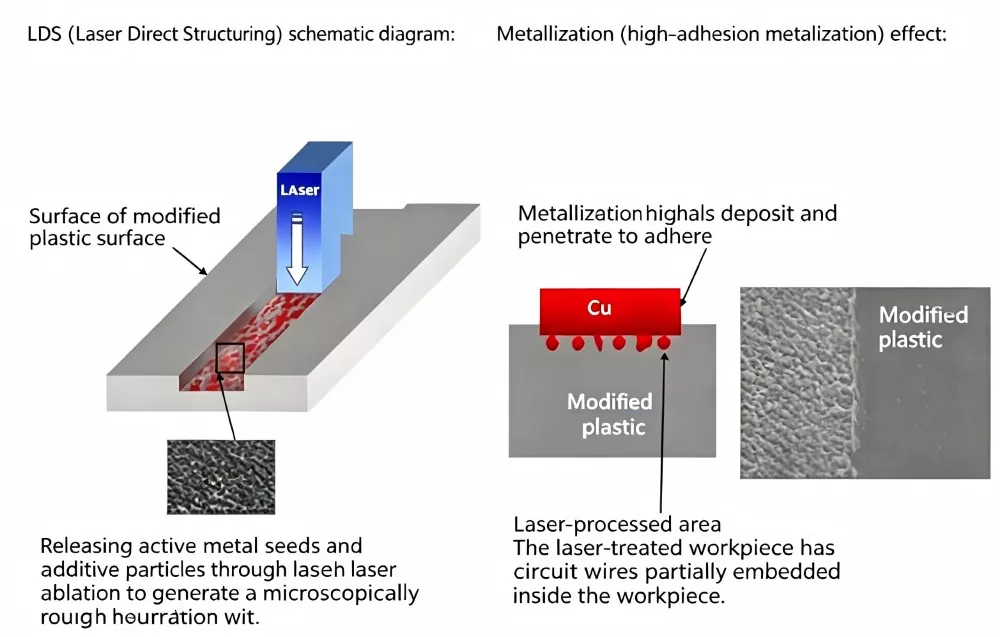

Stap 2 – Laseractivering: De computer bestuurt de beweging van de laser volgens het traject van het geleidende patroon, projecteert de laser op het oppervlak van het driedimensionale plastic onderdeel en activeert het circuitpatroon binnen enkele seconden. In de door de laser bestraalde gebieden worden de additieven geactiveerd, waardoor een microscopisch ruw oppervlak ontstaat dat bevorderlijk is voor metaalafzetting.

Stap 3 – Chemisch plateren: Plaats de geactiveerde plastic onderdelen in een chemisch galvaniseerbad, waar metalen zoals koper, nikkel en goud selectief op de geactiveerde gebieden worden afgezet en geleidende sporen vormen.

Stap 4 – Montage en testen: De LDS-behuizing voor het antennecircuit is elektrisch verbonden met het PCB-moederbord via veercontacten, pinnen of B2B-connectoren. Na een volledige inspectie met behulp van een netwerkanalysator wordt het geheel afgeleverd.

Toepasselijke apparaten

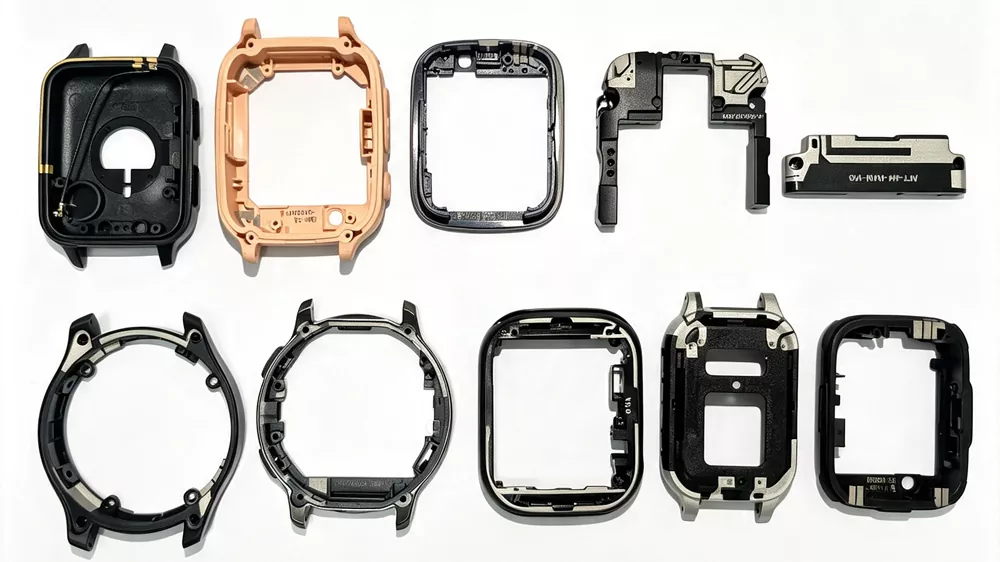

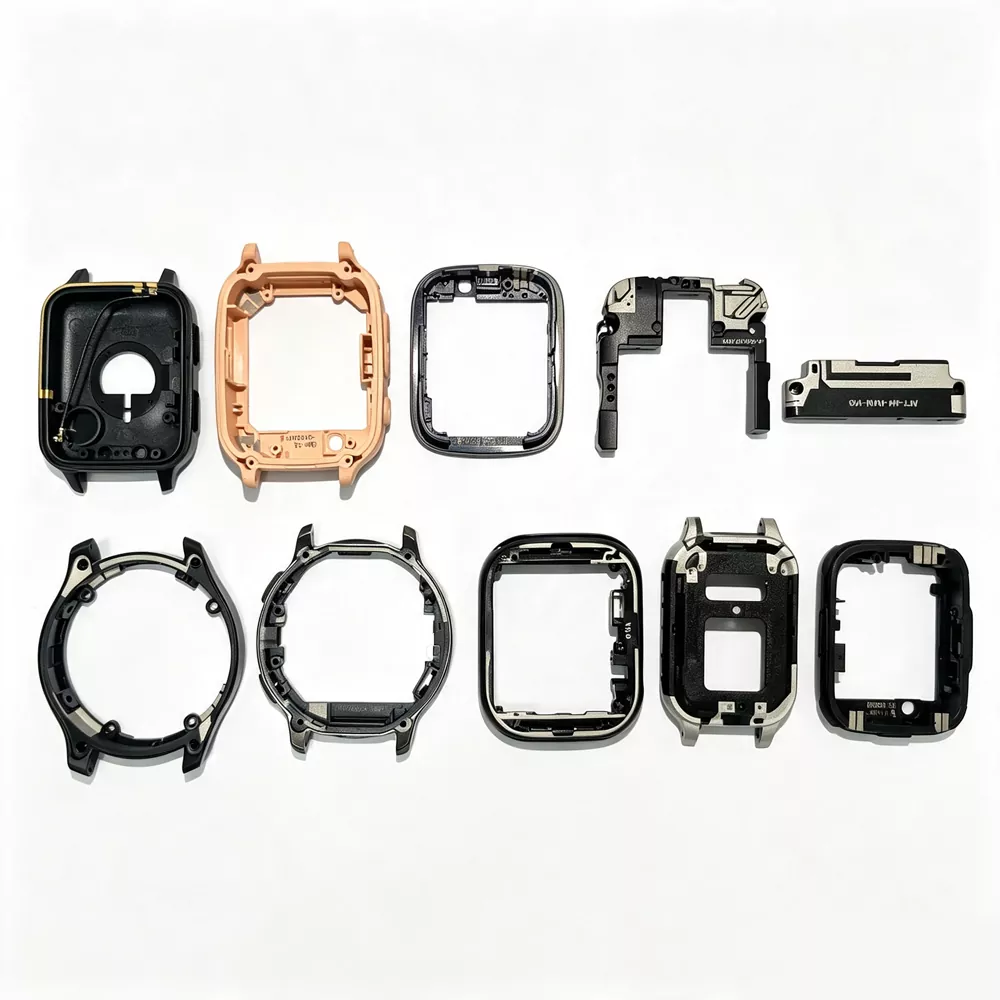

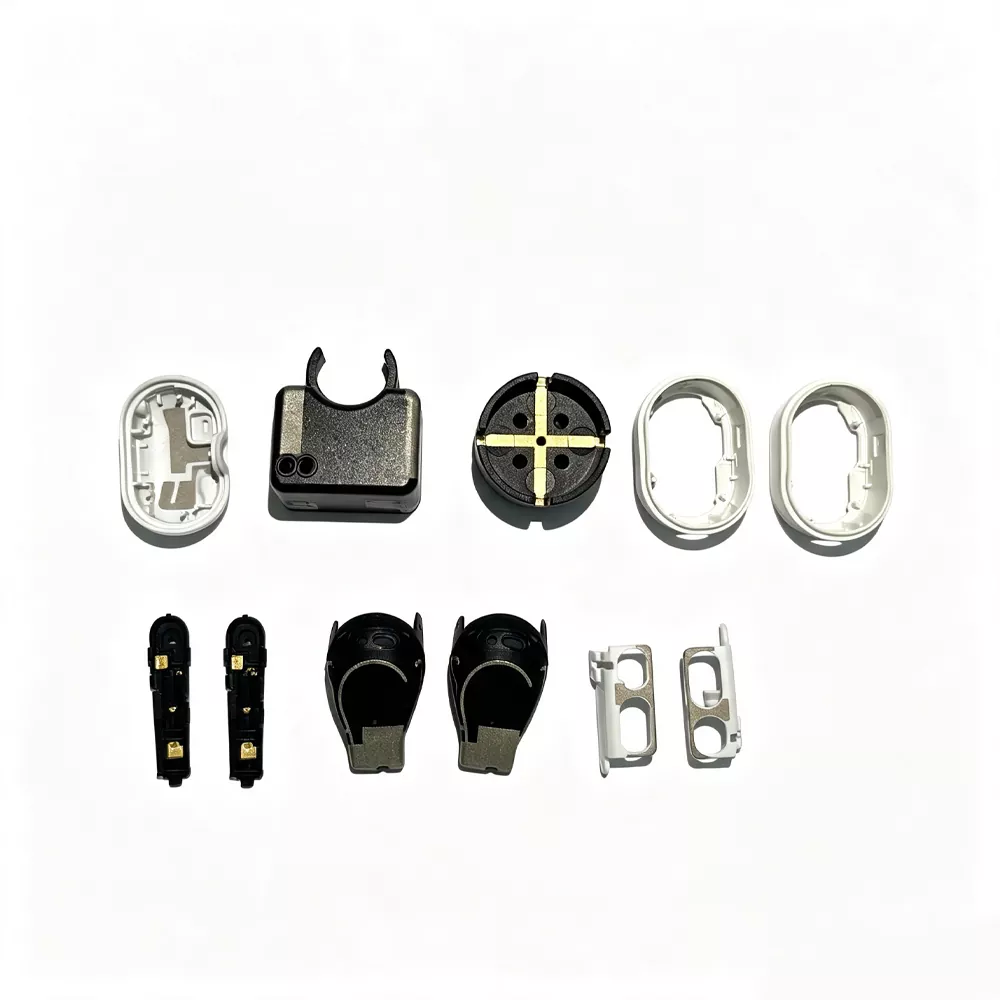

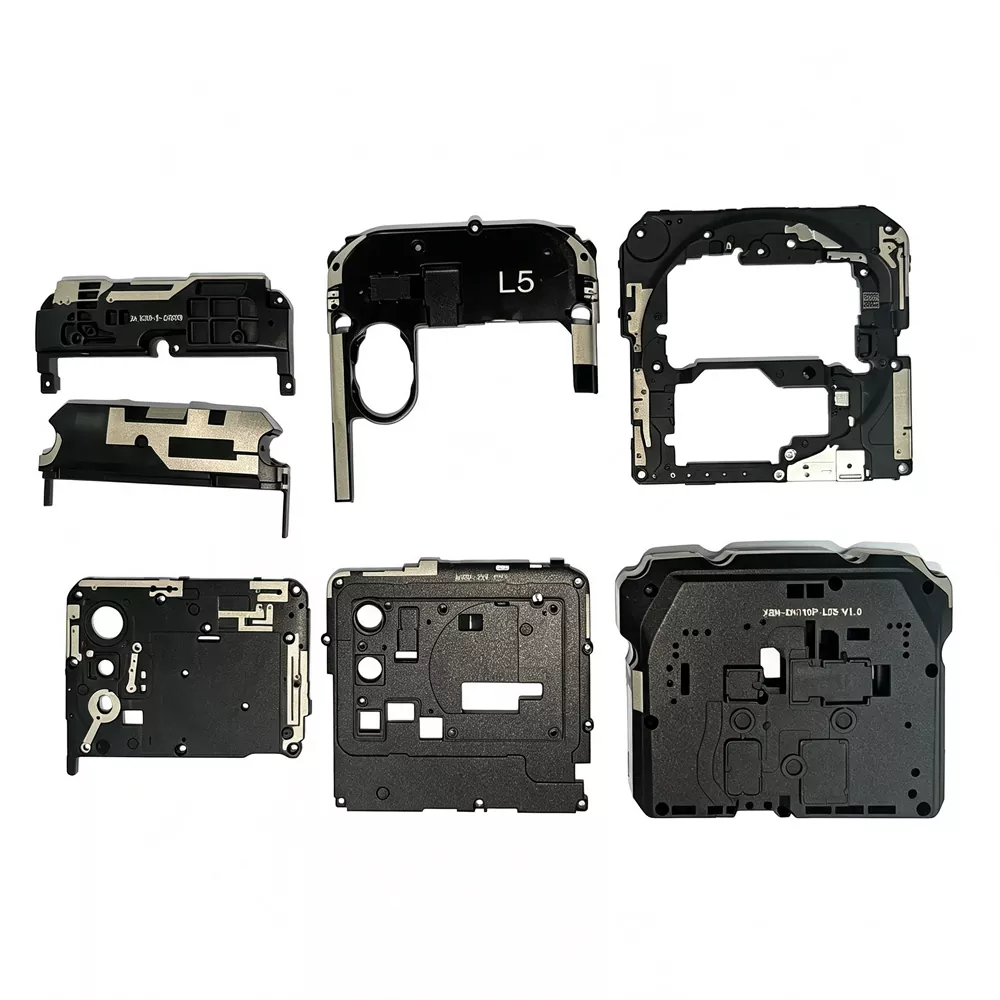

LDS-antennetechnologie wordt veel gebruikt in meerdere industrieën en draadloze toepassingen:

Kern verkoopargumenten

1. Hoge ruimte-integratiemogelijkheden

LDS-antennes kunnen rechtstreeks in apparaatbehuizingen of structurele beugels worden geïntegreerd, waardoor dunnere productontwerpen mogelijk zijn zonder de RF-prestaties aanzienlijk in gevaar te brengen. Antennevrijheid wordt bereikt door nauwkeurige 3D-patronen op plastic substraten, waardoor deze geschikt is voor compacte multi-band draadloze apparaten.

2. Productiestabiliteit en procesconsistentie

Laserstructurering biedt een hoge herhaalbaarheid en stabiele patroonresolutie, waardoor het geschikt is voor continue productieomgevingen. Elke unit wordt doorgaans gevalideerd door middel van RF-tests, waarbij belangrijke parameters zoals S11 worden geverifieerd om ervoor te zorgen dat de prestaties binnen de ontwerpdoelen vallen.

3. Verminderde interne RF-interferentie

Omdat geleidende patronen rechtstreeks op de behuizing van het apparaat worden gevormd, verminderen LDS-structuren de afhankelijkheid van interne bedrading en minimaliseren ze interferentie veroorzaakt door nabijgelegen metalen componenten in de behuizing.

4. Multi-band antenne-integratiemogelijkheid

Meerdere functionele antennes (LTE / GSM / Wi-Fi / Bluetooth / GNSS) kunnen op één enkel 3D-substraat worden geïntegreerd, waardoor het totale aantal componenten wordt verminderd en de RF-architectuur op systeemniveau wordt vereenvoudigd.

5. Flexibele 3D RF-ontwerpmogelijkheden

LDS-technologie ondersteunt de implementatie van complexe geleidende geometrieën op gebogen oppervlakken, waardoor de antenne-indeling mechanische contouren kan volgen terwijl gedefinieerde RF-beperkingen over verschillende frequentiebanden behouden blijven.

Technische specificaties

Lasergraveerproces en voorzorgsmaatregelen

(1) Opmerkingen over het ontwerp van geleidende circuits

① Tracering op LDS 3D-substraten moet frequente scherpe hoekovergangen vermijden. Bij constructies met meerdere zijden verbetert het continu routeren over aangrenzende oppervlakken in het algemeen de processtabiliteit en de uniformiteit van de beplating, vooral in grotere behuizingen.

② De minimale lasergedefinieerde spoorbreedte bedraagt ​​doorgaans ongeveer 0,2 mm, afhankelijk van de ontwerpresolutie en de substraatgeometrie.

③ De minimale afstand tussen aangrenzende geleidende sporen wordt over het algemeen boven 0,5 mm gehouden om het risico op vorming van galvaniseringsbruggen tijdens elektrochemische afzetting te verminderen.

④ De afstand tussen geleidende gebieden en de grenzen van de behuizing wordt normaal gesproken op submillimeterschaal geregeld. Een bufferafstand van ongeveer 1-2 mm nabij spouwmuren wordt gewoonlijk toegepast om randverontreiniging tijdens laserbewerking te verminderen.

⑤ Oppervlaktegeometrie beïnvloedt het plaatgedrag. Vlakke gebieden zorgen doorgaans voor een stabielere laseractivatie en consistentie van de coating, terwijl gebogen oppervlakken variaties in dikte en hechting kunnen introduceren als gevolg van verschillen in hoekbelichting.

⑥ Na het laserstructureren worden de onderdelen direct overgebracht naar galvanisatie om oxidatie en oppervlakteverontreiniging vóór metallisatie te minimaliseren.

(2) LDS-productopslagvereisten vóór het plateren en coaten

① Lasergeactiveerde onderdelen moeten worden opgeslagen in gecontroleerde vochtigheidsomstandigheden (doorgaans minder dan 60% RH) en worden overgebracht naar galvanisatie zodra de processtroom dit toelaat, om het risico op oppervlakteoxidatie te verminderen.

② Direct contact met laserbewerkte oppervlakken wordt vermeden, omdat verontreiniging de kwaliteit van de daaropvolgende metaalafzetting kan beïnvloeden.

③ Tijdens het hanteren en transport worden speciale bakken of armaturen gebruikt om de positionele stabiliteit te behouden en oppervlakteschade of microkrassen te voorkomen.

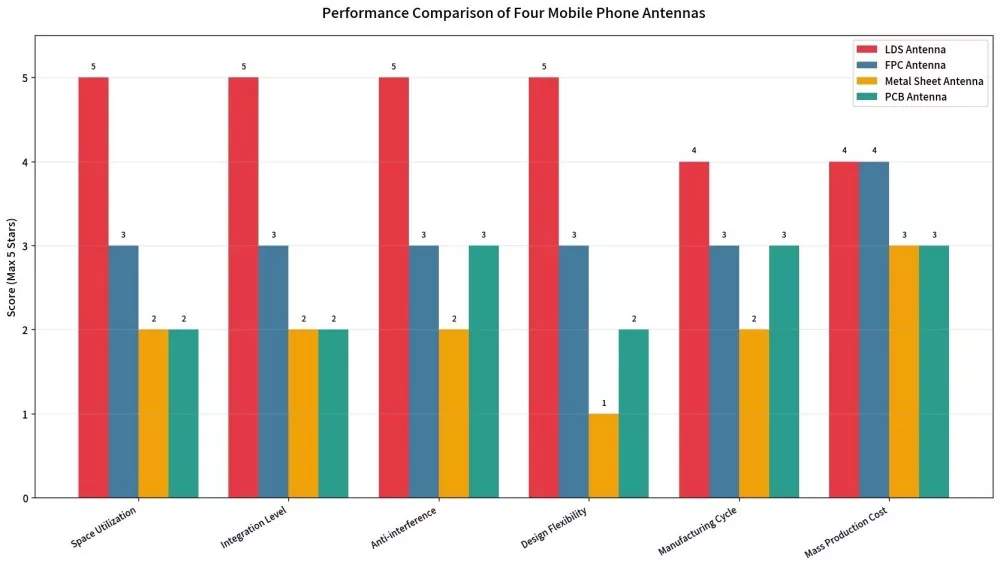

Vergelijk met leeftijdsgenoten

Kwaliteitscontroleproces

1. Inspectie van inkomend materiaal: testen van het gehalte aan metaaladditieven in plastic deeltjes die speciaal zijn ontworpen voor LDS

2. Spuitgietcontrole: maatnauwkeurigheid ± 0,05 mm

3. Lasermarkering: AOI geautomatiseerde optische inspectie voor circuitintegriteit

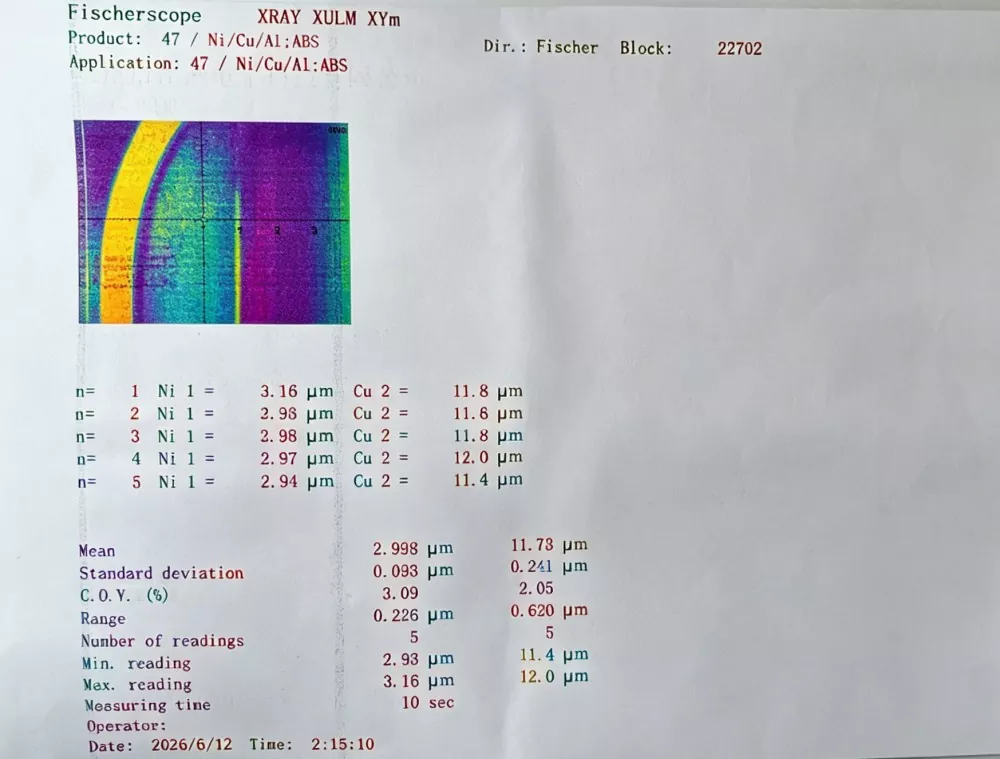

4. Chemische platering: inspectie van de uniformiteit van de laagdikte (koperlaag ≥ 5 μm, nikkel/goudlaag ≥ 0,1 μm)

5. RF-testen: De netwerkanalysator voert een volledige inspectie uit van S11, VSWR, versterking en efficiëntie.

6. Betrouwbaarheidsbemonsteringsinspectie: honderd rasterAll-inclusive hechtingstests

Als betrouwbare leverancier wordt elke partij van onze producten geleverd met een testrapport dat te herleiden is tot de betreffende grondstofpartij.

Hoe u LDS-antenneproducten kiest

1. Bekijk de frequentiebandvereisten

Geef duidelijk aan welke communicatiefrequentiebanden het apparaat moet ondersteunen: 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC en andere. Verschillende frequentiebanden komen overeen met verschillende antennerouteringsontwerpen.

2. Controleer de installatieruimte

- Beschikt de behuizing van het apparaat over voldoende LDS-indelingsruimte?

- Moet de antenne de routing langs een 3D-gebogen oppervlak volgen? Dat is precies waar LDS in uitblinkt.

3. Controleer de substraatselectie

Het substraatmateriaal voor LDS-antennes moet een LDS-specifieke functionele kunststof zijn. Veel voorkomende opties zijn PC, ABS, PC+ABS en LCP. Verschillende materialen hebben hun eigen voor- en nadelen in termen van temperatuurbestendigheid, diëlektrische constante en mechanische sterkte.

4. Controleer de levertijd en de minimale bestelhoeveelheid.

Als fabrikant bieden wij:

- Voorbeeldfase: 10 Snelle prototyping

- Kleine batch: 100–1.000 stuks, levering binnen 2 weken

- Grootschalige productie: de maandelijkse capaciteit bedraagt ​​meer dan 100.000 eenheden, met gegarandeerde levertijden.

Veelgestelde vragen

Vraag: Wat is het verschil tussen een LDS-antenne en een FPC-antenne?

A: Een FPC-antenne is een flexibele circuitoplossing die in het apparaat wordt geïnstalleerd en waarvoor een speciale vlakke ruimte nodig is. EenLDS-antenneis rechtstreeks met een laser gestructureerd op de behuizing of beugel van het apparaat, waardoor een betere aanpassing aan 3D-oppervlakken en een beter ruimtegebruik mogelijk is. Het biedt ook een hoger integratievermogen en sterkere anti-interferentieprestaties vergeleken met traditionele FPC-oplossingen.

Vraag: Wat is de minimale bestelhoeveelheid voor maatwerk?

A: Er is geen minimale bestelhoeveelheid vereist tijdens de monsterfase. Wij ondersteunen monsteraanvragen, productie van kleine batches vanaf 100 stuks en bestellingen van grotere volumes op basis van de eisen van de klant. Als directe fabriek bieden wij flexibele productieondersteuning gedurende verschillende projectfasen.

Vraag: Welke informatie is vereist voor maatwerk?

A: Klanten kunnen 3D CAD-tekeningen aanleveren van het apparaat (STEP- of IGS-formaat), doelfrequentieband, PCB-indeling en connectortype. Ons technische team zal het routeontwerp, de simulatie-optimalisatie en de prototypeverificatie verzorgen.

Vraag: Kan deze technologie 5G-millimetergolftoepassingen ondersteunen?

EEN: Ja. De technologie ondersteunt antenneontwerpen voor zowel sub-6 GHz- als millimetergolffrequentiebanden. De uiteindelijke oplossing zal worden geoptimaliseerd op basis van de apparaatstructuur, de beschikbare ruimte en de vereiste frequentieprestaties.

Vraag: Wat is de levensduur van de antenne?

A: Betrouwbaarheidstesten tonen aan dat na 100 thermische cycli van -40℃ tot +85℃ en testen bij hoge temperatuur/hoge vochtigheid bij 85℃/85% RH gedurende 168 uur, de prestatievermindering onder de 5% blijft, terwijl de hechting stabiel blijft. De ontworpen levensduur kan meer dan 10 jaar bedragen.

Vraag: Kunt u ondersteuning bieden voor het afstemmen van antennes?

EEN: Ja. We bieden complete afstemmingsdiensten, inclusief simulatie, prototyping en optimalisatie op systeemniveau, zodat producten kunnen voldoen aan certificeringsvereisten zoals CTA, CE en FCC.
