Muntantenne

De muntantenne is een compacte, cilindrische externe RF-antenne met een knopachtige vorm. Ontworpen als een 2,4GHz 5,8GHz dual-band antenne, biedt het een lichtgewicht draadloze transmissie-oplossing voor kleine elektronische apparaten die gebruikmaken van WiFi, Bluetooth en ZigBee-communicatie.

De zelfontwikkelde rubberen staafantenne van Qianmu Communication maakt gebruik van spuitgiet- en afdichtingstechnologie uit één stuk. Het integreert een volledig koperen resonantie-element en een metalen reflecterende afschermlaag aan de onderkant.

Uitgerust met een standaard SMA-interface met schroefdraad, kan deze SMA Dual Band-antenne rechtstreeks op de behuizing van het apparaat worden gemonteerd en bevestigd. Vergeleken met slanke rubberen staafantennes en ingebouwde PCB-antennes biedt het een compacte, discrete structuur met een afgedichte behuizing voor binnen- en buitentoepassingen.

Hoe het werkt

De muntantenne maakt gebruik van een interne dubbellaagse koperringoscillator voor dual-band RF-transmissie en -ontvangst. De knopvormige basis bevat een metalen reflecterende laag die is ontworpen om de signaalstraling te helpen beheersen en de invloed van elektronische componenten in de buurt te verminderen.

1. Gelaagd oscillatorontwerp:De bovenste laag is ontworpen voor de 2,4GHz-band die wordt gebruikt door Bluetooth en ZigBee, terwijl de onderste laag de 5,8GHz-band ondersteunt die wordt gebruikt door compatibele WiFi-apparaten. De aangegeven full-band VSWR is ≤1,35.

2. Basisafscherming en interferentiebeheer:De onderste metalen reflecterende laag is ontworpen om de invloed van elektromagnetische interferentie van het moederbord, de lithiumbatterij en de metalen behuizing van het apparaat te verminderen. De werkelijke prestaties zijn afhankelijk van de installatieomgeving en vereisen tests in het voltooide apparaat.

3. Afgedichte behuizing en temperatuurbestendigheid:De spuitgegoten behuizing uit één stuk is ontworpen met het oog op de bescherming van het milieu. Het aangegeven bedrijfstemperatuurbereik is -35°C tot +70°C. Temperatuurgerelateerde frequentiestabiliteit moet worden bevestigd onder de gespecificeerde testomstandigheden.

4. RF-impedantie-aanpassing:De antenne gebruikt een nominale impedantie van 50Ω om RF-integratie te ondersteunen en impedantie-mismatch te verminderen. Versterking, VSWR en stralingsefficiëntie kunnen worden geëvalueerd door middel van geschikte RF-tests.

Compatibele apparatuur en toepassingen

1. Slimme woning:Als antenne voor Smart Home-apparaten kan hij worden gebruikt in mini-smart-gateways, WiFi-stopcontacten, deur- en raamalarmen en Bluetooth-afstandsbedieningen. De compacte structuur maakt draadloze connectiviteit mogelijk in apparaten met beperkte installatieruimte.

2. Industrieel internet der dingen:Deze draadloze sensorantenne kan worden overwogen voor miniatuurtemperatuur- en vochtigheidsterminals, knooppunten voor het volgen van magazijnactiva en draadloze datatransmissiemodules. Het is ook relevant voor Antenne voor IoT-apparatentoepassingen waarbij de frequentieband en installatieomstandigheden overeenkomen met de systeemvereisten.

3. Draagbare elektronica:Als compacte antenne voor draagbare apparaten kan hij worden gebruikt in draagbare scanapparatuur, draagbare detectoren en mini Bluetooth-luidsprekers. De lay-out van het apparaat en de RF-prestaties moeten vóór de definitieve integratie worden geëvalueerd.

4. Beveiligingsapparaten:Deze antenne voor draadloze beveiligingsapparaten is mogelijk geschikt voor kleine draadloze camera's en toegangscontrolesystemen. Voor compatibele op Bluetooth gebaseerde toegangssystemen kan deze dienen als Bluetooth-toegangscontrole-antenne.

5. RF-accessoires:Optionele accessoires zijn onder meer SMA-naar-IPEX-voedingskabels en andere compatibele RF-verbindingscomponenten. De connectorselectie moet worden bevestigd aan de hand van de draadloze module en de apparaatinterface.

Kernproductkenmerken

Qianmu Communication biedt muntantenne-opties voor compacte draadloze apparaten, waarbij specificaties en interfaceconfiguraties worden geselecteerd op basis van de toepassingsvereisten.

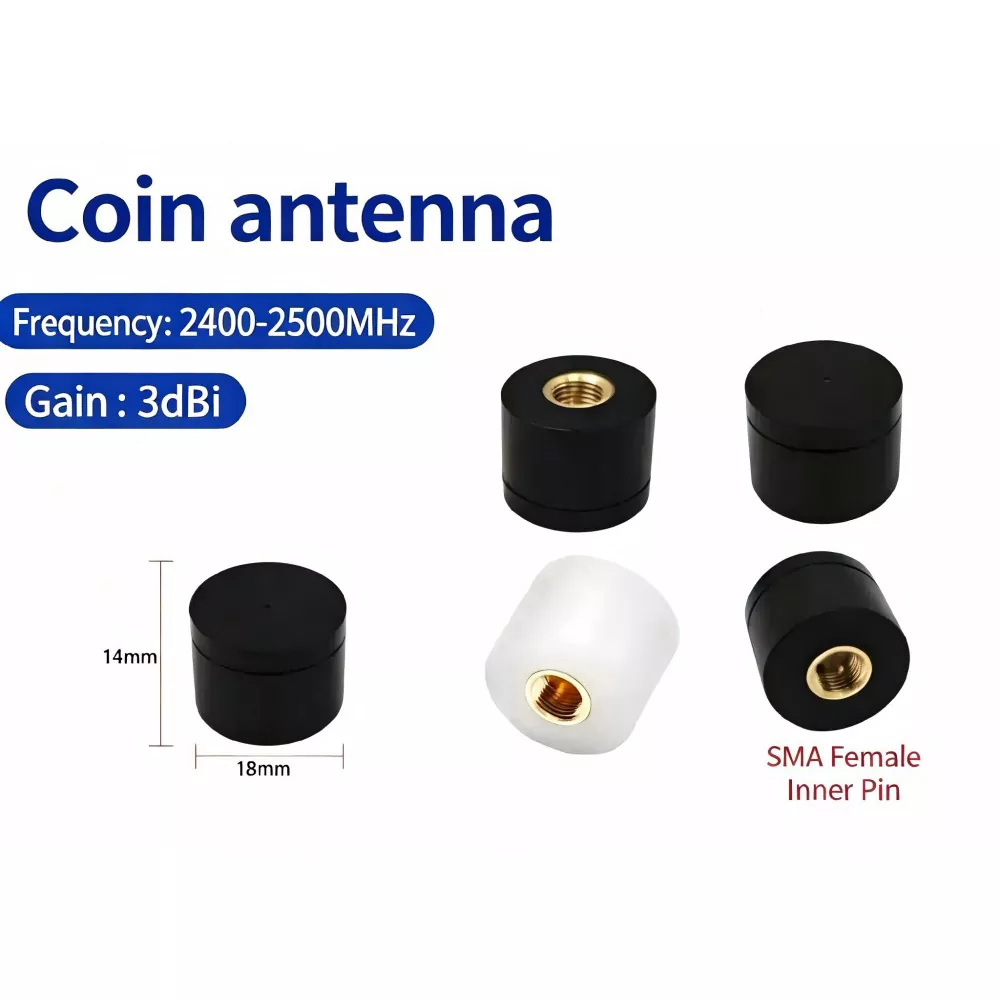

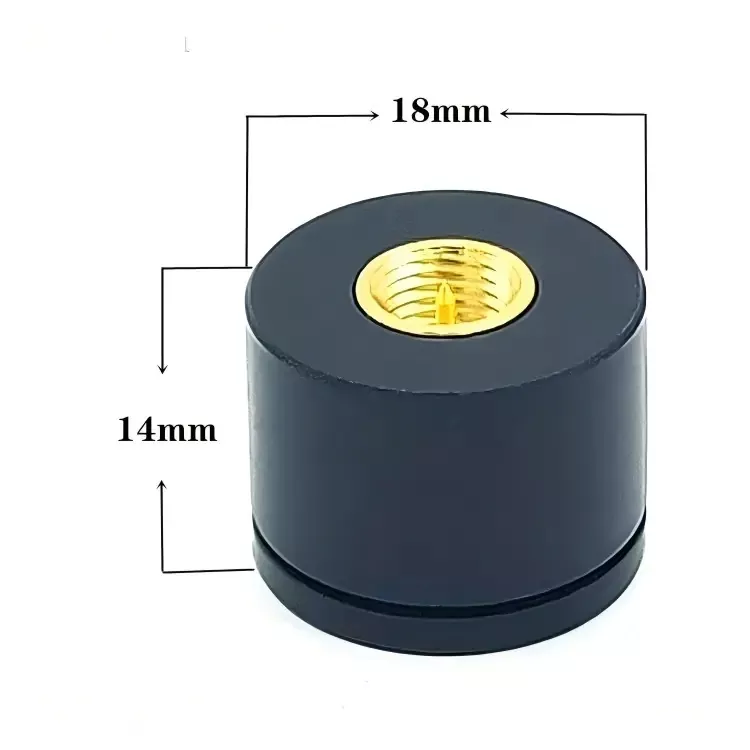

1. Compacte knoopvormige structuur:Verkrijgbaar in basisdiameters van 15 mm en 18 mm, met een hoogte van 14 mm. De kleine voetafdruk ondersteunt installaties waarbij de externe antenneruimte beperkt is.

2. Dual-band-werking:Deze Mini WiFi-antenne ondersteunt de opgegeven frequentiebereiken van 2,4 GHz en 5,8 GHz. Afhankelijk van de apparaatconfiguratie kan de antenne worden gebruikt in compatibele WiFi-, Bluetooth- en ZigBee-toepassingen. Bevestig protocolspecifieke frequentievereisten vóór selectie.

3. Interface-opties:Standaardconfiguraties omvatten SMA-interfaces met verschillende contactopstellingen. Compatibele accessoires kunnen bestaan ​​uit soldeerterminals en IPEX-voedingskabels van de eerste of vierde generatie, afhankelijk van de geselecteerde configuratie.

4. Milieubescherming:De behuizing met IP54-classificatie is ontworpen om bescherming te bieden tegen het binnendringen van stof en waterspetters. Zwart-witte behuizingsopties zijn beschikbaar afhankelijk van de voorraad- en ordervereisten.

5. Maatwerk:Aangepaste SMA-antenneopties kunnen onder meer maataanpassingen, het afdrukken van shell-logo's en RF-connectorconfiguraties omvatten. Voorraadbeschikbaarheid, monsterdoorlooptijd en volumeprijzen moeten voor elke bestelling worden bevestigd.

Technische specificaties

Toepassingsvoorbeelden

1. Slimme huisapparatuur:Op een WiFi deur- of raamalarm kan een compacte antenne worden geïnstalleerd waar de behuizingsruimte beperkt is. Het uiteindelijke verbindingsbereik is afhankelijk van de plaatsing van de antenne, muren, interferentie en de RF-configuratie van het apparaat.

2. Industriële sensorterminals:Een draadloze sensorantenne kan worden gebruikt met apparatuur voor temperatuur- en vochtigheidsbewaking. Voor apparaten in een metalen behuizing moeten de antennepositionering en de omliggende grondstructuur worden geëvalueerd om hun effect op de RF-prestaties te bepalen.

3. Apparatuur voor toegangscontrole buitenshuis:Een extern gemonteerde antenne ondersteunt mogelijk compatibele Bluetooth-toegangscontroleapparaten. De behuizing, connectorafdichting en montageopstelling moeten worden gecontroleerd aan de hand van de vereiste omgevingsomstandigheden.

4. Draagbare apparatuur:Deze mini-antenne voor draagbare apparaten kan worden overwogen voor draadloze barcodescanners en andere draagbare elektronica die een compacte externe antenne vereist. De stabiliteit van de verbinding moet worden gevalideerd in de beoogde gebruiksomgeving.

Selectie- en bestelgids

1. Frequentie selectie:Voor apparaten die compatibele WiFi- en Bluetooth-configuraties gebruiken, evalueert u het 2,4GHz en 5,8GHz dual-band model. Voor toepassingen met alleen Bluetooth kan een 2,4GHz single-band configuratie worden overwogen, indien beschikbaar.

2. Installatieomgeving:Controleer bij apparaten met metalen behuizingen de montagepositie, de vrije ruimte en de aarding van de antenne. Een reflecterende basis elimineert de noodzaak van RF-testen in de uiteindelijke behuizing niet.

3. Maat selectie:Overweeg de versie met een diameter van 15 mm als de montageruimte beperkt is. De 18 mm-versie kan worden overwogen als de beschikbare ruimte en de vereiste RF-eigenschappen dit ondersteunen; de prestaties bevestigen in plaats van aan te nemen dat het grotere model altijd een hogere winst oplevert.

4. Interface- en exportvereisten:Controleer of het apparaat een SMA-interface met binnenpin of binnengat vereist. IPEX-adapterkabels, connectorconfiguraties en neutrale exportverpakkingen kunnen worden besproken bij het klaarmaken van een bestelling.

Veelgestelde vragen

1. Kan deze antenne worden gebruikt met apparaten met een metalen behuizing?

Het kan geschikt zijn voor apparaten met een metalen behuizing, maar de prestaties zijn afhankelijk van de montagepositie, de vrije ruimte, de grondstructuur en het behuizingsontwerp van de antenne. De reflecterende basis is bedoeld om de interactie met nabijgelegen structuren te helpen beheren. Testen in het voltooide apparaat wordt aanbevolen.

2. Kan de SMA-interface worden gewijzigd naar IPEX?

Er zijn mogelijk compatibele voedingskabels en interfaceconfiguraties beschikbaar, inclusief gespecificeerde IPEX-generaties. Bevestig het vereiste connectortype, de kabellengte en de installatiewijze voordat u bestelt.

3. Kan er een laboratoriumtestrapport worden verstrekt?

Er is mogelijk RF-testdocumentatie beschikbaar voor toepasselijke productconfiguraties. Bevestig de beschikbare rapporten, gemeten parameters en testomstandigheden met Qianmu Communication voordat u een bestelling plaatst.

4. Is deze 2,4GHz 5,8GHz dual-band antenne geschikt voor WiFi- en Bluetooth-apparaten?

De gespecificeerde frequentiebereiken bestrijken de werking van 2,4 GHz en 5,8 GHz. Compatibiliteit is afhankelijk van het draadloze protocol van het apparaat, de vereiste frequentieband, connector en RF-ontwerp. Voor ZigBee-apparaten die op 2,4 GHz werken, bevestigt u de overeenkomende configuratie en valideert u de prestaties in het eindproduct.

5. Kan de connector- of kabelconfiguratie worden aangepast?

Aangepaste SMA-antenneconfiguraties zijn mogelijk beschikbaar voor verschillende apparaatinterfaces en installatievereisten. Geef het connectortype, de kabellengte, het frequentiebereik en de doeltoepassing op, zodat de vereiste configuratie kan worden geëvalueerd.

6. Kan deze antenne worden gebruikt in slimme sensoren en draagbare apparatuur?

Het kan geschikt zijn voor WiFi-antenne voor Smart Sensors-toepassingen en andere compacte draadloze producten wanneer het frequentiebereik en de RF-kenmerken voldoen aan de apparaatvereisten. Beoordeel bij draagbare apparatuur de beschikbare montageruimte, behuizingsmaterialen en antennepositie voordat u het ontwerp voltooit.
