Metalen stempelantenne

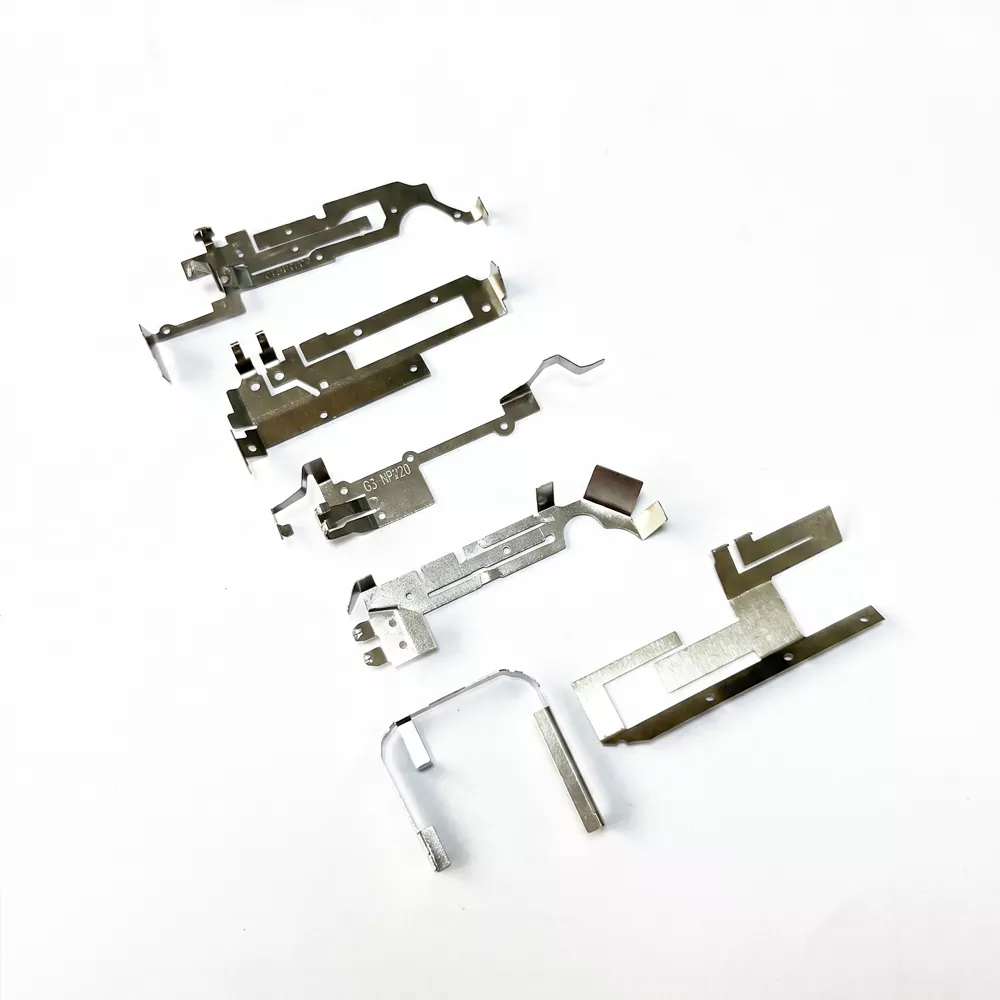

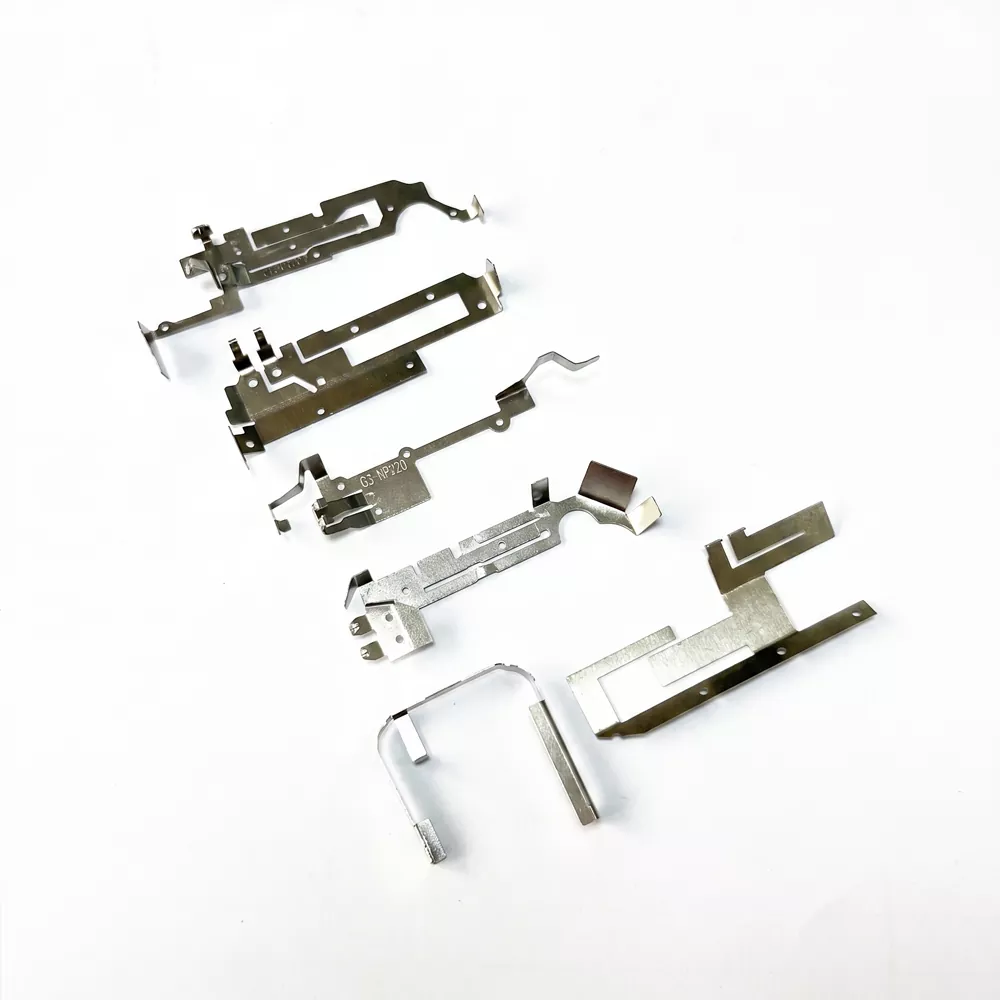

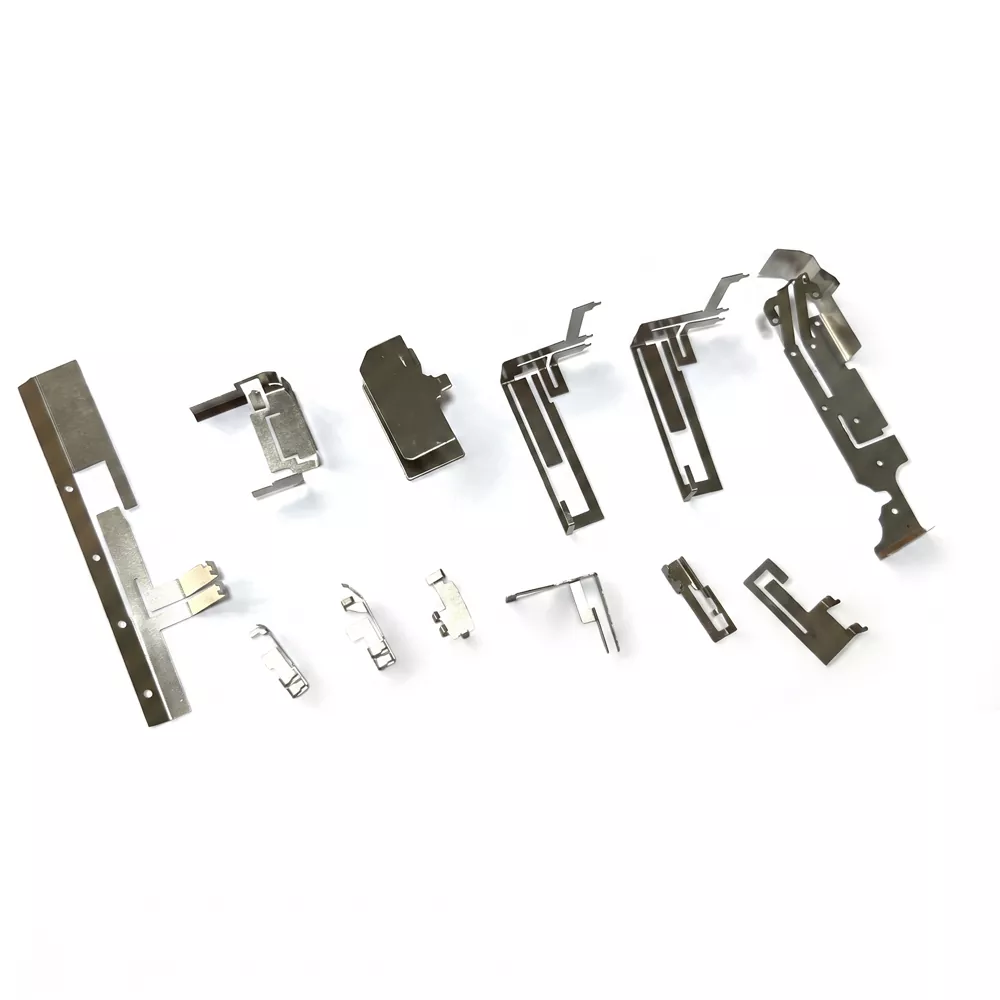

Een metalen stempelantenne is een RF-component vervaardigd uit ultradun roestvrij staal (zoals SUS301 of SUS304) of een koperlegering met behulp van een nauwkeurig stempelproces. Het is doorgaans minder dan 1 mm dik en is ontworpen om nauw aan te passen aan gebogen of onregelmatige apparaatoppervlakken, waardoor het geschikt is voor compacte elektronische producten.

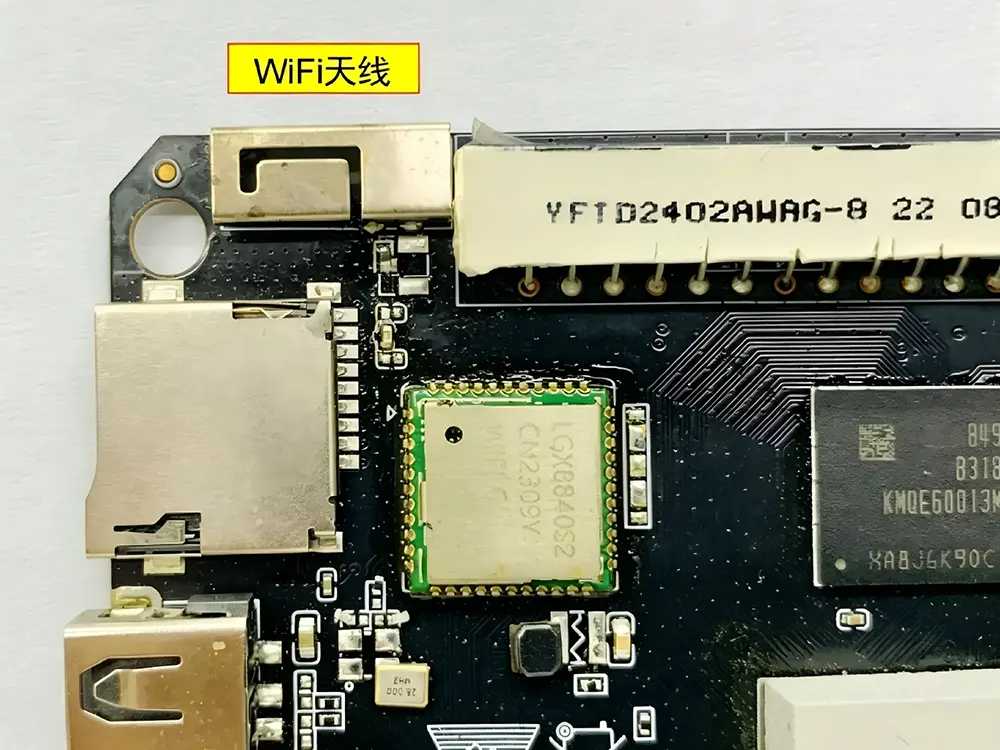

Deze antenne werkt via elektromagnetische resonantie die wordt gegenereerd door de zorgvuldig ontworpen metalen geometrie. Tijdens de installatie worden de onderste contactpunten op de PCB-antenneterminals gedrukt, waardoor een betrouwbare elektrische verbinding ontstaat zonder solderen. De veercontactstructuur zorgt voor een stabiele signaaloverdracht en absorbeert mechanische spanning door elastische vervorming, wat de duurzaamheid op lange termijn ondersteunt onder herhaalde montage- en trillingsomstandigheden.

Kern technische specificaties

De Metal Stamp Antenne is ontworpen voor compacte RF-toepassingen met gecontroleerde impedantie en stabiele mechanische contactprestaties.

Gestandaardiseerde testomstandigheden

Om de consistentie van de gegevens te garanderen, worden alle RF- en mechanische parameters gemeten onder de volgende gestandaardiseerde omstandigheden:

Impedantie- en VSWR-meting

Getest met een gekalibreerde Vector Network Analyzer (VNA) met een 50Ω referentiesysteem.

RF-prestatieomgeving

Metingen uitgevoerd in een vrije ruimte of semi-echoïsche omgeving met een standaard referentiegrondvlak.

Mechanische contacttest

De antenne is gemonteerd op een standaard PCB-padlay-out met gedefinieerde contacthoogte en gecontroleerde perskracht.

Frequentiemeetconditie

Middenfrequentie geëvalueerd na installatie in een representatieve apparaatbehuizing om rekening te houden met ontstemmingseffecten.

Temperatuurtestomstandigheden

Thermische cycli uitgevoerd van -40℃ tot +85℃ onder continue elektrische bewaking.

Toepasselijke apparaten en toepassingsscenario's

Belangrijkste verkoopargument: Waarom kiezen voor een hardware-veerantenne?

Ruimtebesparend ontwerp

De onopvallende structuur kan zich aanpassen aan gebogen of onregelmatige oppervlakken, waardoor de interne ruimte voor batterijen en andere componenten wordt gemaximaliseerd.

Kosteneffectieve montage

De perspassing op PCB-contacten elimineert soldeerprocessen, waardoor de montagetijd en productiekosten bij massaproductie worden verminderd.

Mechanische duurzaamheid

De elastische contactstructuur handhaaft stabiele elektrische prestaties onder trillingen, schokken en herhaalde mechanische belasting.

Nauwkeurig positioneringsontwerp

Gestempelde uitlijningsgaten (rond en gesleufd) zorgen voor een nauwkeurige positionering tussen het antennevoedingspunt en de printplaat tijdens de geautomatiseerde montage.

Installatiegids en technische aanbevelingen

De volgende installatierichtlijnen worden verstrekt door Shenzhen Qianmu Communication Technology Co., Ltd. om optimale prestaties van de Metal Stamp Antenne in toepassingen op systeemniveau te garanderen.

1. Positioneringsontwerp

Ontwerp ten minste twee uitlijningsgaten op de antennestructuur: één rond gat voor primaire positionering en één langwerpig gat voor secundaire uitlijning. De afstand moet voldoende zijn om de mechanische stabiliteit tijdens de montage te garanderen.

2. Inklaringsvereisten

Houd het stralingselement vrij van omringende metalen onderdelen en geleidende materialen. Er moet een goede vrije zone worden aangehouden om de ontstemmingseffecten veroorzaakt door nabijgelegen constructies tot een minimum te beperken. Voor een stabiele montage kan lijmbevestiging worden gebruikt.

3. Neem contact op met de drukcontrole

De contactkracht tussen de veerklem en het PCB-voedingspad moet binnen het gespecificeerde mechanische bereik worden geregeld. Onvoldoende druk kan de stabiliteit van het RF-contact beïnvloeden, terwijl overmatige druk kan leiden tot permanente vervorming van de contactstructuur.

4. Afstemming op systeemniveau

Na montage in het uiteindelijke apparaat kunnen de prestaties van de antenne veranderen als gevolg van koppeling met de behuizing en omliggende componenten. Om de resonantienauwkeurigheid op systeemniveau te garanderen, wordt een definitieve afstemming met behulp van een vectornetwerkanalysator (VNA) aanbevolen.

Hoe kiest u de juiste hardwareveerantenne?

Bij het selecteren van een metalen stempelantenne moet de evaluatie gebaseerd zijn op de volgende belangrijke ontwerpfactoren:

Beschikbare apparaatruimte

Meet de interne ruimte van de behuizing en selecteer een antenne met de juiste lengte, breedte en dikte om een ​​goede mechanische pasvorm te garanderen.

Bedrijfsfrequentie en bandbreedte

Definieer de doelcommunicatieband (bijvoorbeeld WiFi, Bluetooth of sub-GHz IoT-banden). Voor smalbandige ontwerpen kunnen de antenneprestaties worden verfijnd door middel van structurele aanpassingen tijdens de ontwikkeling.

Applicatieomgeving

Voor gebruik in de automobiel-, buiten- of industriële sector wordt materiaalkeuze zoals SUS304 en oppervlaktebeplating aanbevolen om de corrosieweerstand en temperatuurstabiliteit te verbeteren.

PCB- en assemblageontwerp

Zorg voor een correcte uitlijning van het voedingspunt op de printplaat. Kies een geschikte montagestructuur (perspassing of veercontactontwerp) om de consistentie van de montage en het rendement van de massaproductie te verbeteren.

Waarom kiezen voor Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. richt zich op het ontwerp en de productie van Metal Stamp Antenna-oplossingen voor draadloze apparaten, ter ondersteuning van OEM/ODM-ontwikkeling en op maat gemaakte antennestructuren voor verschillende RF-toepassingen.

Eigen productiecapaciteit

Precisiestansen en gereedschappen worden intern gecontroleerd, waardoor een stabiele productieconsistentie en schaalbare output worden gegarandeerd.

Applicatiegestuurd maatwerk

Antennestructuren kunnen qua geometrie, elasticiteit en oppervlaktebehandeling worden aangepast om aan verschillende apparaat- en behuizingsvereisten te voldoen.

Kwaliteitscontrole op procesniveau

De mechanische betrouwbaarheid en RF-prestaties worden tijdens de hele productie geverifieerd, inclusief contactstabiliteit en elektrische consistentiecontroles.

Technische ondersteuning tijdens de ontwikkeling

Er is technische assistentie beschikbaar, van prototyping tot massaproductie, inclusief integratiebegeleiding op PCB- en systeemniveau.

Veelgestelde vragen

Vraag 1: Hoe is de signaalefficiëntie van de metalen clipantenne?

A: Vanwege het compacte formaat varieert de efficiëntie doorgaans van 30% tot 50%. Het is geschikt voor korteafstands- en kostengevoelige toepassingen zoals smart home-apparaten. Voor langeafstandsvereisten biedt Qianmu Communications ook geoptimaliseerde antenneoplossingen.

Vraag 2: Wat moet ik doen als de soldeerlip op de printplaat wordt gedrukt en het contact slecht is?

A: Zorg tijdens de montage voor de juiste printplaathoogte en de juiste armatuurdruk. De veerstructuur is ontworpen voor stabiel contact en er worden standaardtests uitgevoerd vóór verzending.

Vraag 3: Ondersteunt u kleine batchbemonstering?

A: Volledig ondersteunend. Als professionele leverancier van metalen stempelantennes begrijpen we de vereisten tijdens de R&D-fase en bieden we flexibele prototypingdiensten om u te helpen uw projectvalidatie snel vooruit te helpen.

Vraag 4: Wat beïnvloedt de prestaties van een metalen stempelantenne?

 A: De prestaties worden voornamelijk beïnvloed door de PCB-indeling, de grondgrootte, het omringende metaal en de structuur van de behuizing.

Vraag 5: Waarom verschuift de frequentie na installatie?

A: Een metalen omgeving en behuizingsmaterialen kunnen de resonantie ontstemmen, waardoor een definitieve afstemming op systeemniveau nodig is.

Vraag 6: Wat veroorzaakt slechte contactprestaties?

A: Een onjuiste hoogte van het PCB-pad of onvoldoende veerdruk kunnen de elektrische stabiliteit beïnvloeden.

Vraag 7: Ondersteunt u prototyping? A: Ja, zowel de productie van monsters als het aanpassen van kleine batches worden ondersteund voor R&D-validatie.
