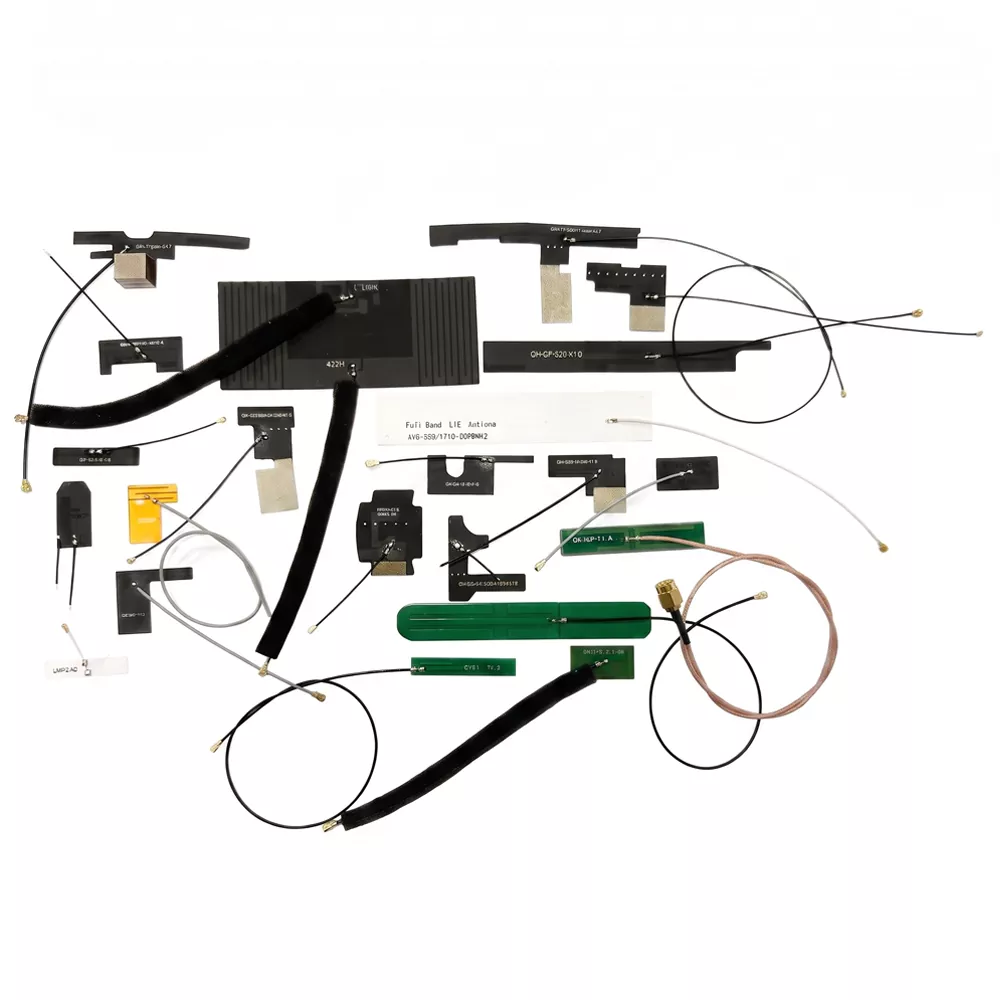

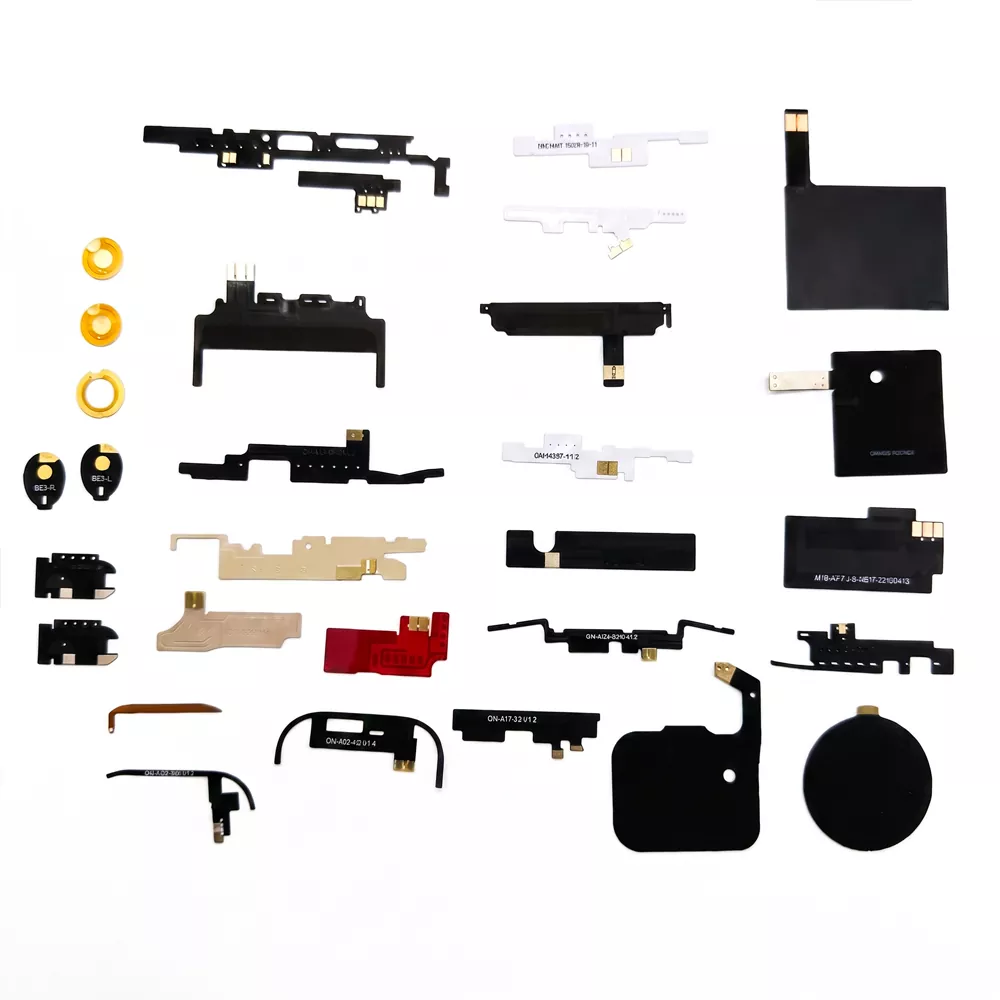

Flexibele printplaatantenne (FPC)

Wat is een FPC-antenne?

Een FPC-antenne, of Flexibele Printed Circuit Antenna (FPC), gebruikt flexibele PI- en PET-films als substraat en wordt vervaardigd door etsen en printen om antennecircuits te creëren. Het beschikt over lichtgewicht, dunne, flexibele en buigbare eigenschappen, waardoor het zich kan aanpassen aan gebogen oppervlakken. De dikte varieert van 0,03 tot 0,2 mm en het gewicht is minder dan 1 gram. De antenne kan draadloze signalen verzenden en ontvangen en is compatibel met protocollen zoals WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT en LoRa, die de frequentiebanden 2,4 GHz, 5 GHz en 5,8 GHz bestrijken. Qianmu Communications is een professionele FPC-antennefabrikant met jarenlange diepgaande ervaring in de sector. We zijn uitgerust met drie echovrije microgolfkamers en hebben meer dan tien toegewijde R&D-medewerkers, waardoor we one-stop-services kunnen bieden: van het ontwerp van antenne-oplossingen tot massaproductie.

Belangrijkste verkoopargument

Ultradun en flexibel, vrij in de ruimte.

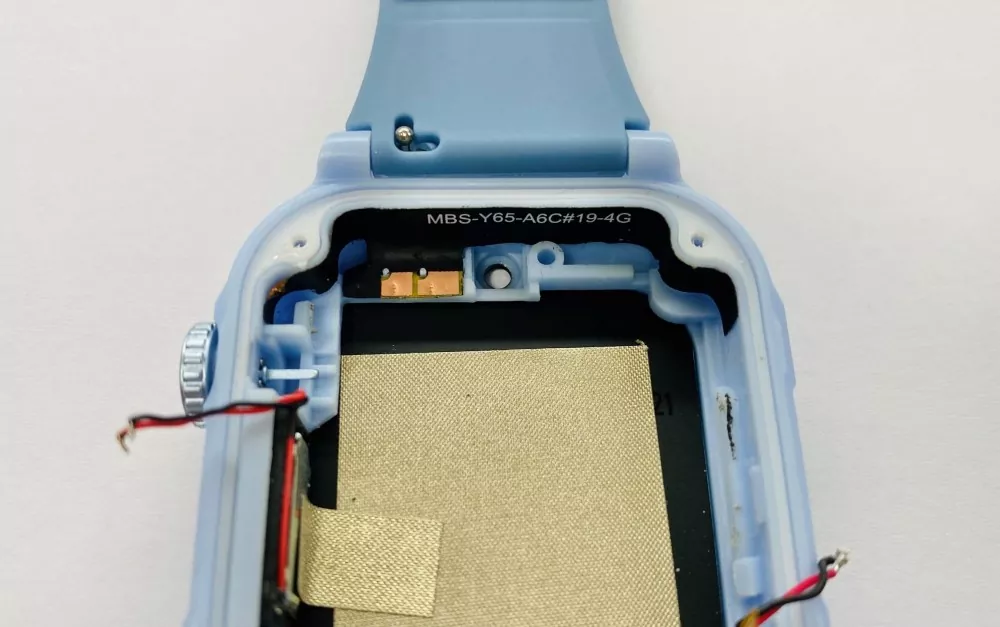

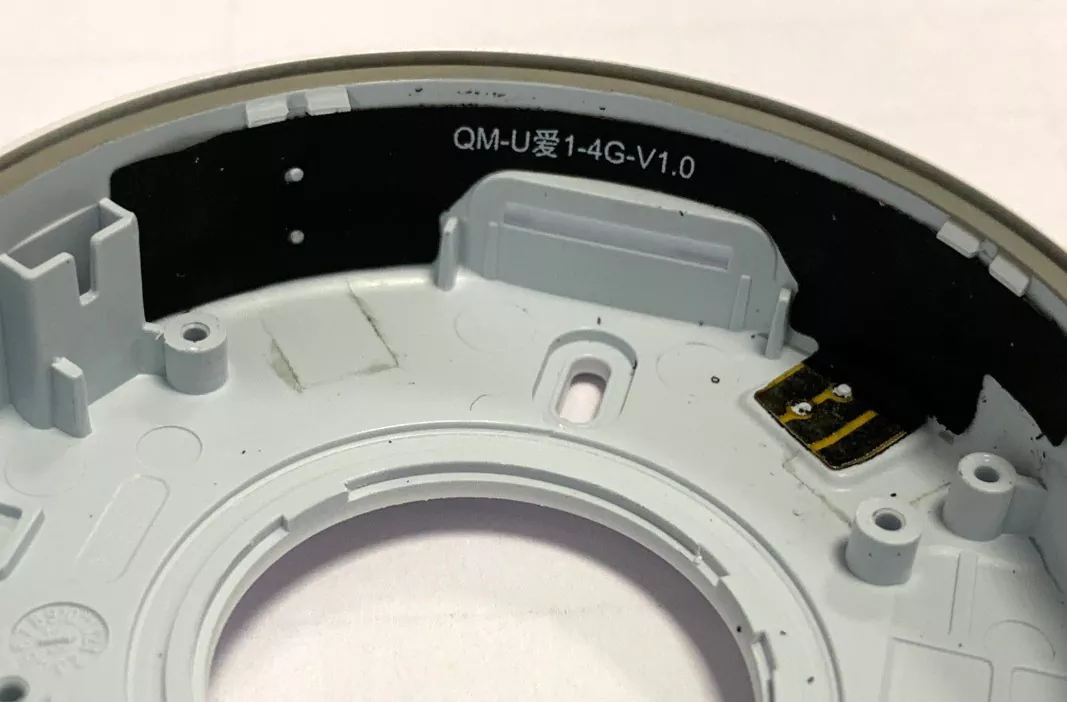

Flexibele Printed Circuit Antenna (FPC) heeft een dikte van slechts 0,03-0,2 mm en kan willekeurig worden gebogen of gevouwen. Hij kan 90° worden gebogen langs de binnenwand van de holte in het apparaat, waardoor hij zich perfect aanpast aan verschillende complexe structurele ontwerpen. Of de behuizing van het apparaat nu plat of gebogen is, de FPC-antenne kan zich gemakkelijk aanpassen aan het oppervlak.

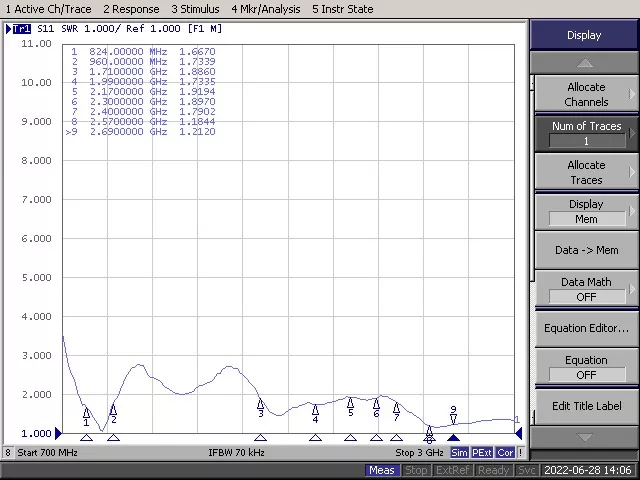

Multi-band breedbanddekking

Ondersteunt meerdere communicatieprotocollen, waaronder 4G/5G, full-band WiFi, Bluetooth, GPS/GNSS, LoRa en NFC. Een FPC-antenne met één chip kan frequentiebanden bestrijken van 700 MHz tot 2700 MHz, of zelfs breder. Om te voldoen aan de communicatiebehoeften van multi-mode en multi-frequentie apparaten.

Lichtgewicht ontwerp

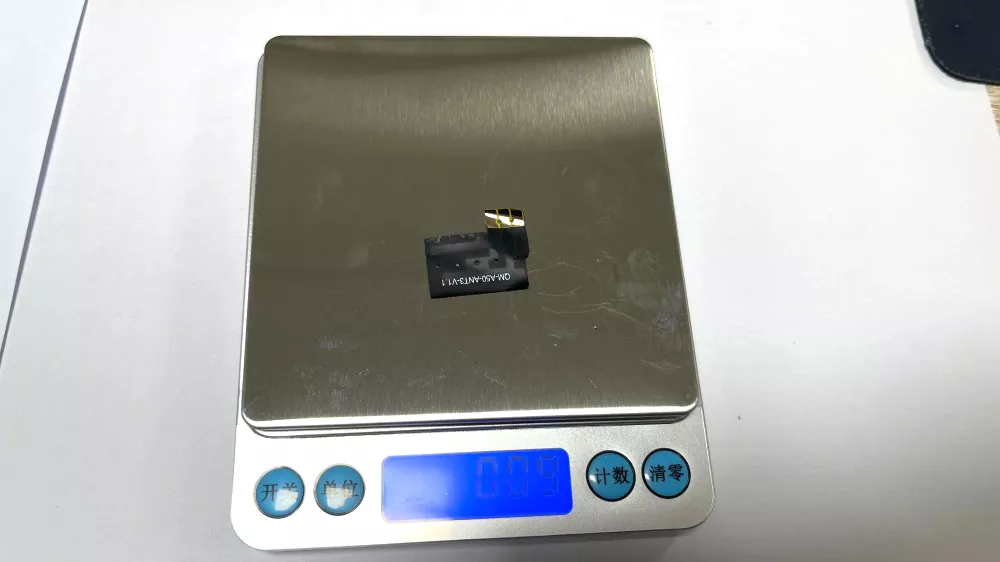

De FPC-antenne weegt minder dan 1 gram. Ruim 50% lichter dan traditionele metalen antennes. Voor gewichtsgevoelige producten zoals wearables en drones zijn FPC-antennes de beste keuze.

Direct uit de doos klaar voor gebruik, eenvoudig te monteren.

Voorzien van standaard 3M 300LSE zelfklevende achterkant voor snelle montage in 2 minuten. Verkrijgbaar met IPEX, U.FL, MHF4 en andere connectoropties.

Belangrijke opmerkingen voor antenne-installatie

1. Blijf uit de buurt van metalen oppervlakken

Installeer de antenne niet direct op of dichtbij metalen oppervlakken, omdat dit de impedantie-aanpassing kan beïnvloeden, het stralingspatroon kan veranderen en de algehele efficiëntie van de antenne kan verminderen.

2. Vermijd overmatig buigen

Buig of vouw de antenne niet te ver tijdens de installatie, omdat overmatige vervorming de interne geleider kan beschadigen en de RF-prestaties negatief kan beïnvloeden.

3. Zorg voor een veilige installatie

Bevestig de antenne stevig en gelijkmatig tijdens de installatie om vervorming te voorkomen die de stralingsprestaties en de signaalstabiliteit zou kunnen beïnvloeden.

4. Zorg voor voldoende ruimte rondom de antenne

Houd boven en aan beide zijden van de antenne minimaal 5 mm ruimte vrij. Vermijd het plaatsen van metalen onderdelen, hogesnelheidssignaalsporen of grote koperoppervlakken in de buurt van de antenne om optimale prestaties te garanderen.

5. Wees voorzichtig tijdens de montage

Hoewel de antenne een flexibele structuur heeft, heeft het FPC-materiaal een beperkte mechanische sterkte. Vermijd overmatig trekken, draaien of stoten tijdens installatie en montage.

6. Bewaar in een droge omgeving

Vermijd opslag van de antenne in omgevingen met hoge temperaturen of hoge luchtvochtigheid. Houd het product droog om stabiele elektrische prestaties en betrouwbaarheid op lange termijn te behouden.

Kwaliteitscontrole en testen

Qianmu Communications past strikt kwaliteitsmanagement toe gedurende het gehele productieproces, inclusief de inspectie van grondstoffen, productiemonitoring en het testen van eindproducten.

Inkomende materiaalinspectie

Alle binnenkomende materialen, inclusief FPC-substraten, koperfolies, lijmen en connectoren, ondergaan strenge kwaliteitscontroles om betrouwbaarheid en consistentie te garanderen.

AOI optische inspectie

Geautomatiseerde optische inspectie (AOI) wordt gebruikt om de nauwkeurigheid van de routering van antennecircuits, de kwaliteit van de soldeerverbindingen en het uiterlijk van het product te verifiëren om fabricagefouten te voorkomen.

RF-prestatietests

Belangrijke RF-parameters, waaronder de spanning staande golfverhouding (VSWR), versterking en stralingspatroon, worden getest in een professionele doka-omgeving om ervoor te zorgen dat de antenneprestaties aan de vereisten voldoen.

Testen van de milieubetrouwbaarheid

De antennes ondergaan verschillende betrouwbaarheidstests, waaronder cyclustests bij hoge en lage temperaturen, vochtigheidstests, buiglevensduurtests en andere milieu-evaluaties.

Beheer van batchconsistentie

Strenge productiecontrole zorgt voor consistente prestaties en stabiele kwaliteit voor elke productbatch.

Professionele ervaring met antenneproductie

Qianmu Communications richt zich al meer dan twintig jaar op de terminalantenne-industrie, waarbij de nadruk ligt op de R&D, productie en verkoop van terminalantennes voor draadloze communicatie. Onze producten worden veel gebruikt in mobiele communicatieapparatuur, waaronder smartphones, tablets, mobiele betaalsystemen, drones, draadloze oplaadapparaten, auto's, basisstations en draagbare apparaten.

Hoe u een FPC-antenne kiest

1. Bevestig de bedrijfsfrequentie

Identificeer de draadloze technologieën die uw apparaat nodig heeft, zoals 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa of NFC. Selecteer een antenne die alle vereiste frequentiebanden ondersteunt.

2. Evalueer de beschikbare installatieruimte

Meet de beschikbare ruimte in het apparaat, inclusief lengte, breedte en installatiepositie. Dankzij hun flexibele structuur en aanpasbare afmetingen zijn FPC-antennes zeer geschikt voor compacte of onregelmatig gevormde behuizingen.

3. Controleer het type RF-connector

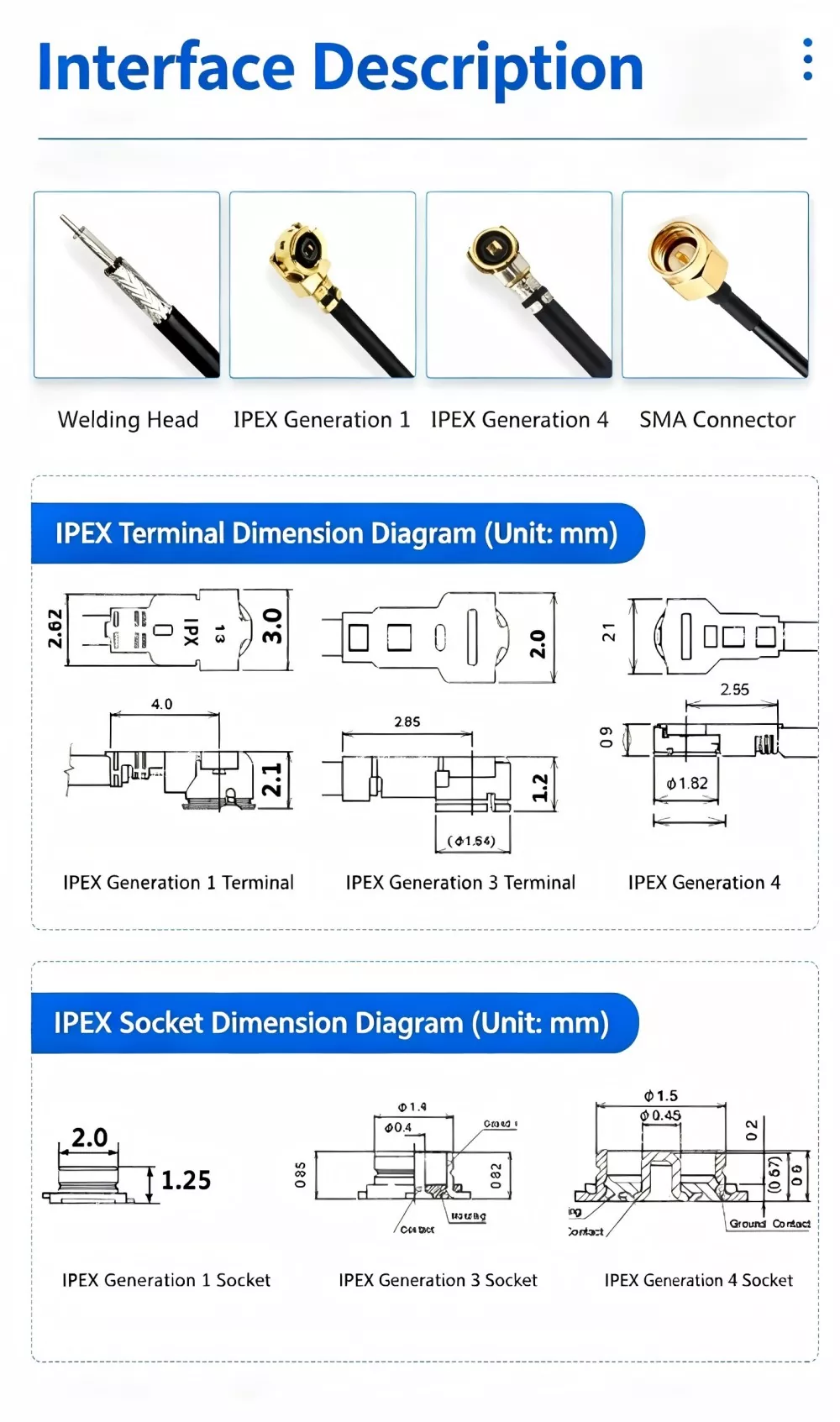

Controleer de RF-connector die op de printplaat wordt gebruikt, zoals IPEX, U.FL of MHF4. De antenneconnector moet overeenkomen met de module-interface om betrouwbare RF-prestaties te garanderen.

4. Bekijk de belangrijkste RF-parameters

· Versterking: Kies een geschikte versterking op basis van de applicatie- en installatieomgeving.

· VSWR: Een waarde lager dan 2,0 wordt over het algemeen aanbevolen voor een goede impedantie-aanpassing.

· Efficiëntie: een hogere efficiëntie helpt de transmissieprestaties en de gevoeligheid van de ontvanger te verbeteren.

· Impedantie: De standaard RF-impedantie is 50Ω en moet overeenkomen met de RF-module.

5. Overweeg aanpassingsmogelijkheden

Als standaardproducten niet aan uw ontwerpvereisten voldoen, kiest u een FPC-antennefabrikant die maatwerkdiensten levert, waaronder antenneafmetingen, kabellengte, connectortype en RF-afstemming.

6. Evalueer de capaciteiten van de leverancier

Selecteer een FPC-antenneleverancier met een gevestigd kwaliteitsmanagementsysteem, RF-technische expertise en betrouwbare productiemogelijkheden om een ​​consistente productkwaliteit en levering op lange termijn te garanderen.

Veelgestelde vragen

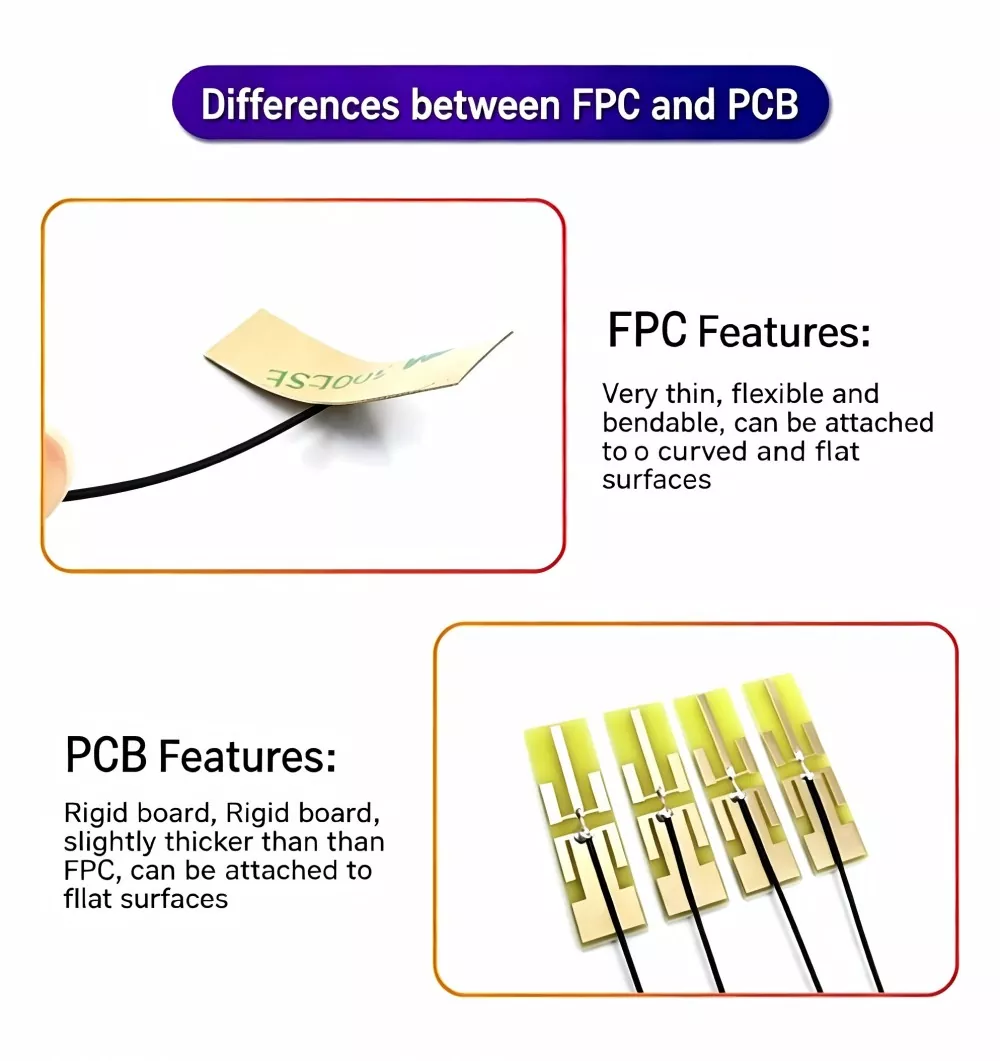

Vraag 1: Hoe kies je tussen een FPC-antenne en een PCB-antenne?

A: FPC flexibel en buigbaar, ideaal om in gebogen, smalle ruimtes te passen - bij voorkeur voor lichtgewicht, dunne apparaten. PCB stijf, alleen geschikt voor vlakke oppervlakken; kies deze optie als uw budget beperkt is en u voldoende ruimte beschikbaar heeft.

Vraag 2: Welke frequentiebanden ondersteunt de FPC-antenne?

A: De FPC-antennes van Qianmu Communication bestrijken frequenties van 13,56 MHz NFC tot 6 GHz 5G en ondersteunen draadloze technologieën zoals 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa en ZigBee.

Vraag 3: Wat is de bedrijfstemperatuur van de FPC-antenne?

A: -45℃ tot +85℃, voldoet aan industriële gebruiksnormen.

V4: Wat zijn de verschillen tussen IPEX-, U.FL- en MHF4-connectoren?

A: Het zijn allemaal miniatuur RF-connectoren, met afmetingen U.FL > MHF4. De MHF4 is nog kleiner en wordt veel gebruikt in 5G-toepassingen; selecteer eenvoudig de connector op basis van de interfacespecificaties van uw moederbord.

Vraag 5: Ondersteunt het maatwerk in kleine batches?

A: Wij bieden ondersteuning en kunnen het gehele orderproces afhandelen, van schemaontwerp en prototyping tot productie op kleine en grote schaal.
