GPS externe antenne

GPS externe antenne is een op zichzelf staande radiofrequentiecomponent die speciaal is ontworpen om zwakke RF-signalen te ontvangen van Global Navigation Satellite Systems (GNSS), waaronder GPS, Beidou, GLONASS, Galileo en andere satellietsystemen. In tegenstelling tot ingebouwde antennes wordt deze via een coaxkabel van het hoofdapparaat gescheiden. Dit ontwerp overwint de fysieke afschermingsbeperkingen van apparatuurbehuizingen, waardoor de antenne kan worden geïnstalleerd in open buitenruimtes of op voertuigdaken voor een optimaal gezichtsveld (FOV) van satellieten.

Hoe werkt het?

 De door GPS-satellieten uitgezonden RF-signalen zijn extreem zwak wanneer ze de grond bereiken (meestal variërend van -125 dBm tot -160 dBm). Hoogwaardige externe GPS-antenne zorgt voor efficiënte signaalopname via het volgende mechanisme:

1. Rechtse circulaire polarisatie (RHCP)-matching

De antenne is voorzien van een speciaal microstrip-patchontwerp dat perfect aansluit bij de rechtsdraaiende polarisatiekarakteristieken van satellietsignalen, waardoor signaalverzwakking wordt geëlimineerd die wordt veroorzaakt door veranderingen in de oriëntatie van het apparaat.

2. LNA-versterker met laag geluidsniveau

Ingebouwde krachtige LNA (versterker met weinig ruis) die zwakke signalen versterkt met behoud van een extreem laag ruisgetal (doorgaans <2 dB) en compenseert voor invoegverlies dat optreedt tijdens feedertransmissie.

3. Anti-multipath-interferentieontwerp

Door het grondvlak en de smoorspoelstructuur te optimaliseren, worden interferentiesignalen op lage hoogte die worden gereflecteerd door gebouwen of de grond effectief onderdrukt.

Kern verkoopargumenten

Als een bedrijf dat diep geworteld is in het RF-veld, heeft de bekende Chinese antennefabrikant ons product aanzienlijke voordelen laten zien bij daadwerkelijke tests:

• Multi-systeemcompatibiliteit over de gehele frequentieband

Ondersteunt de volledige frequentiebanden L1/L2/L5/L6 en L-Band en kan naadloos worden geïntegreerd met systemen zoals GPS, BeiDou en Galileo om te voldoen aan de vereisten voor uiterst nauwkeurige RTK-positionering.

• Uitstekende anti-interferentiemogelijkheden

Uit gemeten gegevens blijkt dat, zelfs in complexe stedelijke canyons of in de buurt van hoogspanningsmasten, de out-of-band onderdrukkingscapaciteit uitstekend blijft, waardoor het risico op systeemvergrendeling effectief wordt verminderd.

• Beschermingsnorm van industriële kwaliteit

Het beschikt over ultrasone inkapseling en een dubbel waterdicht ontwerp, waardoor een IP67-beschermingsgraad wordt bereikt en stabiele prestaties worden gehandhaafd, zelfs in extreme omgevingen variërend van -40 ℃ tot +85 ℃.

• Flexibele dienstverlening op maat

Ondersteunt aanpassing van verschillende interfaces zoals SMA en TNC; kabellengte en magnetische/schroefmontagemethoden kunnen beide naar wens worden aangepast.

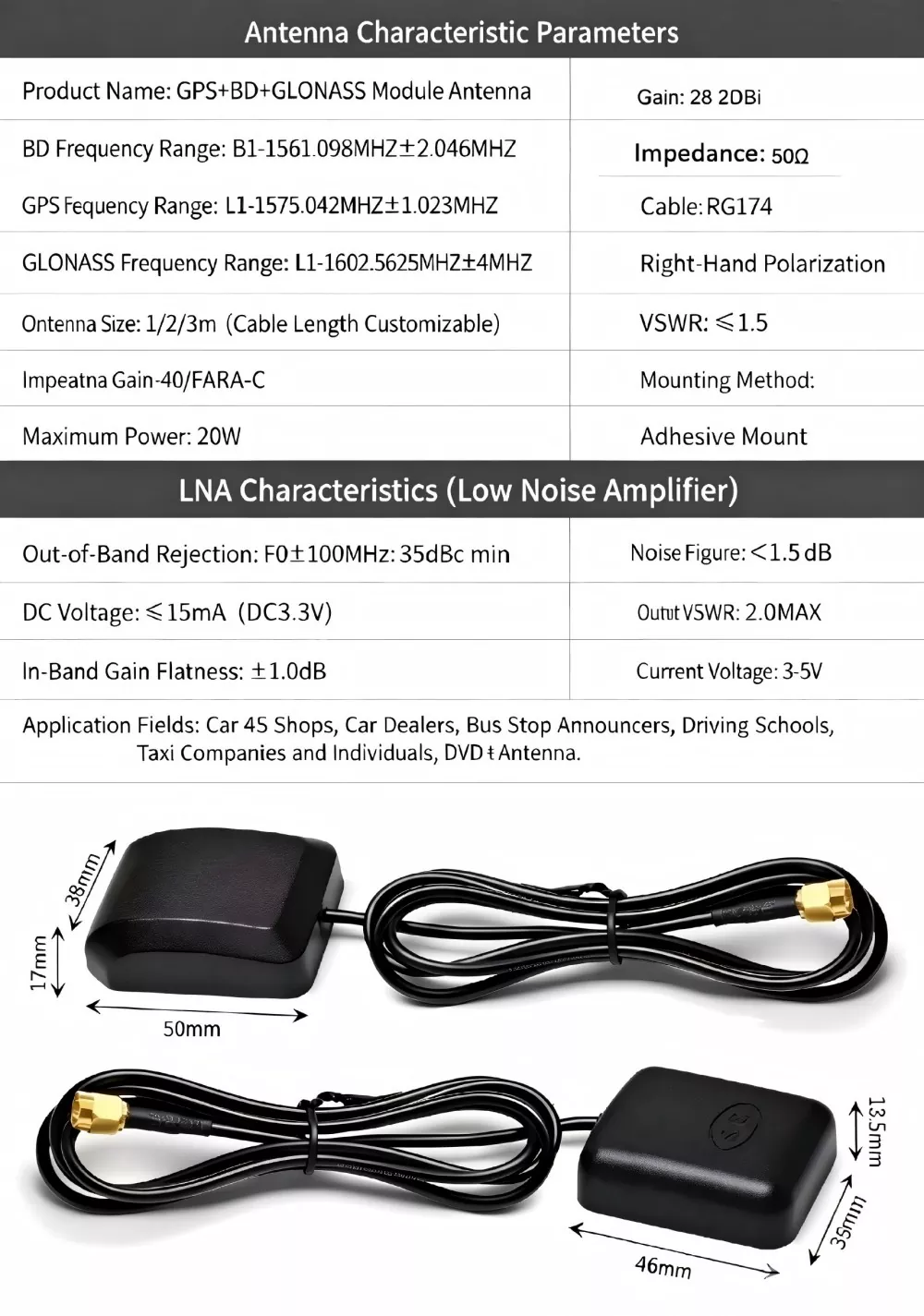

Technische specificaties

Welke apparaten zijn compatibel?

Onze externe GPS-antenne wordt veel gebruikt op de volgende gebieden:

1. Smart Connected Vehicles en ADAS

Geïnstalleerd op het dak van het voertuig dringt het door de anti-explosiefilm van de auto om positionering op centimeterniveau te bieden voor autonoom rijden en wagenparkbeheersystemen.

2. Precisielandbouw en drones

Gemonteerd op de bovenkant van landbouwdrones of landbouwmachines, beschikt het over een sterke weerstand tegen elektromagnetische interferentie, waardoor nauwkeurig automatisch varen en nauwkeurig spuiten van pesticiden wordt gegarandeerd.

3. Geodetisch onderzoek en tijdsynchronisatie van basisstations

Als kerncomponent van basisstations of RTK-ontvangers zorgt de stabiele fasemiddenfout (±2 mm) voor meetnauwkeurigheid op millimeterniveau.

4. Zee- en scheepsnavigatie

Het corrosiebestendige ontwerp, dat bestand is tegen zoutnevel, zorgt voor continue, betrouwbare koers- en positiegegevens, zelfs in ruwe maritieme omgevingen.

5. IoT-activa volgen

Het is ontworpen met lange kabels en kan eenvoudig worden verborgen aan de buitenkant van containers of grote machines, waardoor logistieke monitoring wereldwijd mogelijk is.

Diepgaande vergelijking met concurrerende producten

Geïllustreerde handleiding voor installatie en gebruik

1. Locatiekeuze: zorg ervoor dat u de antenne op een vlakke ondergrond installeert met vrij zicht en vrij van metalen interferentie (zoals het dak van een auto of de bovenkant van apparatuur).

2. Waterdichtingsbehandeling: de verbindingspunten buiten moeten worden afgedicht met een zelfsmeltende waterdichte tape, aangebracht volgens een "321"-wikkelmethode om te voorkomen dat regenwater langs de kabel in de apparatuur stroomt.

3. Aarding en bliksembeveiliging: Voordat de voedingskabel de apparatuurruimte of het apparaat binnengaat, wordt aanbevolen om een ​​bliksemafleider voor de feeder te installeren en ervoor te zorgen dat de afleider op de juiste manier in de buurt is geaard.

4. Bedradingsspecificaties: Bij het leggen van kabels moeten "druppellussen (U-vormige bochten)" worden geïnstalleerd om te voorkomen dat regenwater naar achteren stroomt.

Hoe kiest u de juiste externe GPS-antenne?

Op zoek naar een betrouwbare leverancier Op dat moment is het raadzaam om je te concentreren op het evalueren van de volgende drie punten:

1. Verduidelijk de vereisten voor de frequentieband: Voor basisnavigatie selecteert u eenvoudigweg de L1-antenne met enkele frequentie. Als uiterst nauwkeurige RTK- of anti-interferentieprestaties vereist zijn, kies dan een L1/L2/L5-multifrequentieantenne.

2. Beoordeel de installatieomgeving: Voor gebruik in een voertuig of buiten is de IP67-waterdichtheid plus een magnetische basis de beste keuze; voor vaste basisstations wordt een schroefinstallatie in combinatie met een smoorspoel voor multipath-mitigatie aanbevolen.

3. Controleer kabelverlies: als de kabellengte groter is dan 5 meter, moet de leverancier kabels met laag verlies leveren; anders zal de winst van de LNA worden gecompenseerd door kabelverlies.

Waarom voor ons kiezen?

Shenzhen Qianmu Communication Technology Co., Ltd. is niet alleen een fabrikant van externe GPS-antennes, maar ook uw vertrouwde RF-technologiepartner. We beschikken over onze eigen, onafhankelijk ontwikkelde echovrije magnetronkamers en een team van ervaren ingenieurs, waardoor we one-stop-diensten op maat kunnen leveren, waaronder prototyping, testen en massaproductie. Door gebruik te maken van het gevestigde ecosysteem van de elektronica-industrie in Shenzhen, leveren we concurrerende doorlooptijden en kosteneffectieve oplossingen met behoud van een uitstekende productkwaliteit.

Veelgestelde vragen

Vraag 1: Is het compatibel met het BeiDou-systeem?

EEN: Absoluut. Onze antenne heeft een multi-feed-ontwerp en ondersteunt standaard wereldwijde GNSS-systemen, waaronder GPS, BeiDou, GLONASS en Galileo.

Vraag 2: Wat is als fabrikant uw minimale bestelhoeveelheid (MOQ)?

A: Wij ondersteunen flexibele inkoopopties. Voor standaardmodellen accepteren we proefbestellingen in kleine batches. Voor op maat gemaakte modellen kunt u contact opnemen met ons verkoopteam voor de meest recente offerte en specifieke MOQ-informatie.

Vraag 3: Hoe kies je tussen een actieve externe GPS-antenne en een passief model?

A: Voor automobieltoepassingen, industriële besturingssystemen, landmeetkundige en karteringsprojecten en buitentoepassingen is een actieve externe GPS-antenne vereist. Passieve modellen zijn alleen geschikt voor zeer korte binnenafstanden binnen 1 meter en kunnen bij langere kabels aanzienlijk signaalverlies ervaren. Alle vlaggenschipmodellen van Qianmu Factory hebben actieve ontwerpen.

Vraag 4: Kan de antenne een verlengde kabel gebruiken? Wat is de maximale ondersteunde lengte?

A: De maximale aanbevolen lengte voor standaard RG174-kabel is 10 meter. Als de kabellengte groter is dan 10 meter, neem dan contact op met de leverancier om deze te vervangen door een verliesarme LMR RF-kabel. De fabriek kan ook extra lange antennes op maat maken met kabels tot 20 meter.
