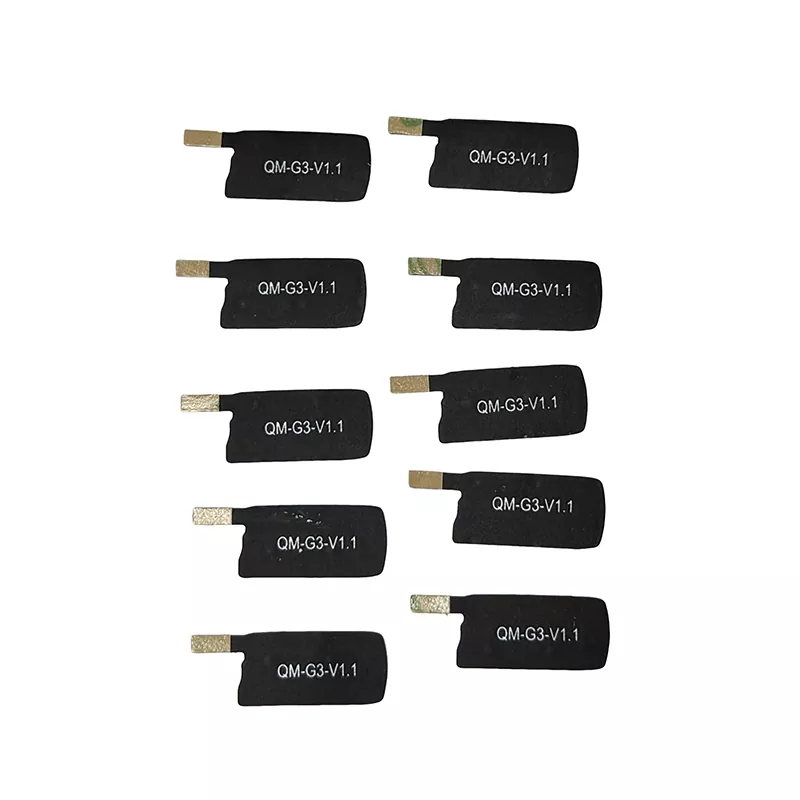

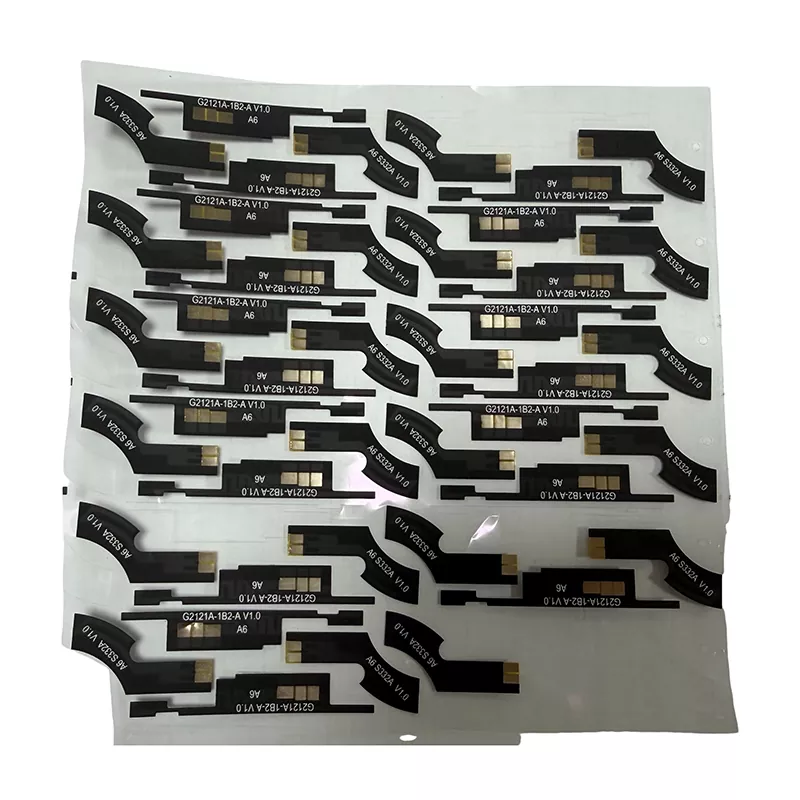

Ultradunne FPC-tabletantenne

De ultradunne FPC-tabletantenne is een platte, ingebouwde antenne die is vervaardigd met behulp van flexibele printplaattechnologie. In tegenstelling tot traditionele stijve antennes, veerantennes en keramische antennes zijn de belangrijkste voordelen een ultraslank profiel, flexibiliteit bij vervorming en vlakke montage.

De antenne maakt gebruik van PI/LCP hoogfrequent substraat, met nauwkeurige circuitetsing en uniforme impedantie. Dankzij de ingebouwde zelfklevende achterkant is er geen schroefbevestiging nodig. Het is specifiek ontworpen voor compacte, onregelmatige en gebogen ruimtes in apparaten en lost veelvoorkomende problemen van traditionele antennes op, zoals uitsteeksel, ruimtebeslag, gevoeligheid voor breuk en onstabiele signaalprestaties.

Werkingsprincipe

De ultradunne FPC-tabletantenne werkt op basis van de principes van elektromagnetische straling en RF-resonantie, waarbij gebruik wordt gemaakt van nauwkeurig geëtste metalen stralingspatronen om te resoneren op de doelfrequentieband, waardoor een efficiënte transmissie en ontvangst van elektromagnetische golven mogelijk wordt.

Het productsubstraat heeft een laag diëlektrisch verlies en een hoge lijnimpedantieconsistentie, waardoor de verzwakking van het radiofrequentiesignaal effectief wordt verminderd. De platte, vlakke structuur optimaliseert de stralingshoeken en minimaliseert afschermingsinterferentie van interne componenten zoals metalen behuizingen en batterijen, waardoor stabiele netwerkconnectiviteit, Bluetooth-koppeling en positioneringsoverdracht worden gegarandeerd.

Productkern

• Ultraslanke compatibiliteit: de afgewerkte dikte varieert van 0,1 mm tot 0,3 mm en neemt na installatie vrijwel geen interne hoogte in beslag, waardoor het ideaal is voor ultradunne apparaatontwerpen en de geprefereerde antenne-oplossing voor slanke, intelligente apparaten.

• Hoge flexibiliteit en buigweerstand: meer dan 1.000 buigcycli getest zonder breuk, delaminatie of prestatieverlies. Geschikt voor herhaaldelijk openen, vouwen en toepassingen met gebogen oppervlakken, en biedt een duurzaamheid die veel groter is dan die van conventionele ingebouwde antennes.

• Laag verlies en hoge versterking: Verbeterd door hoogfrequent substraatmateriaal met weinig verlies, is de signaaloverdracht stabiel met een staande golfverhouding (VSWR) ≤1,5, waardoor veelvoorkomende gebruikersproblemen zoals ontkoppeling over lange afstanden, zwakke penetratie door muren, achterblijvende en verbroken verbindingen effectief worden aangepakt.

• Eenvoudige installatie zonder boren: wordt geleverd met een sterke 3M-kleeflaag – eenvoudig afpellen en plakken, geen lassen of schroeven nodig, waardoor de arbeidskosten en het aantal defecten voor klanten aanzienlijk worden verlaagd.

• Volledige bandaanpassing: kan worden aangepast voor elke frequentieband, inclusief 2,4G, 5G, 6G, Bluetooth, 4G LTE, GPS en NB-IoT, volgens de eisen van de klant, waarbij de afmetingen, kabellengte en connectoren naar behoefte kunnen worden aangepast.

• Hoge batchconsistentie: massaproductie via geautomatiseerde assemblagelijnen zorgt ervoor dat impedantie, versterking en frequentieafwijkingen voor elke batch strak worden gecontroleerd binnen een smal bereik, waardoor stabiele prestaties worden geleverd zonder variatie tussen batches.

Technische specificaties

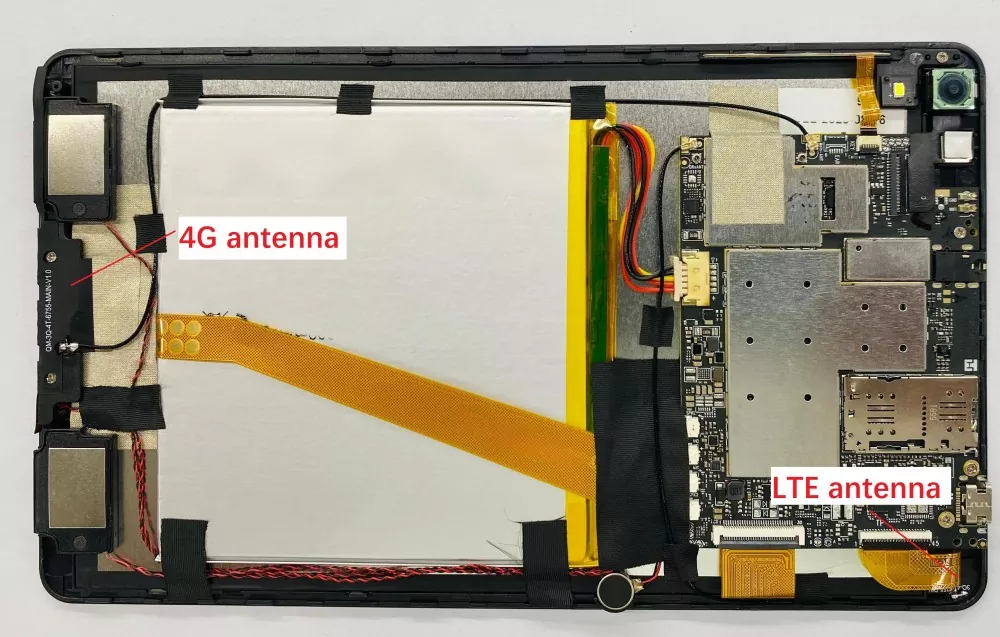

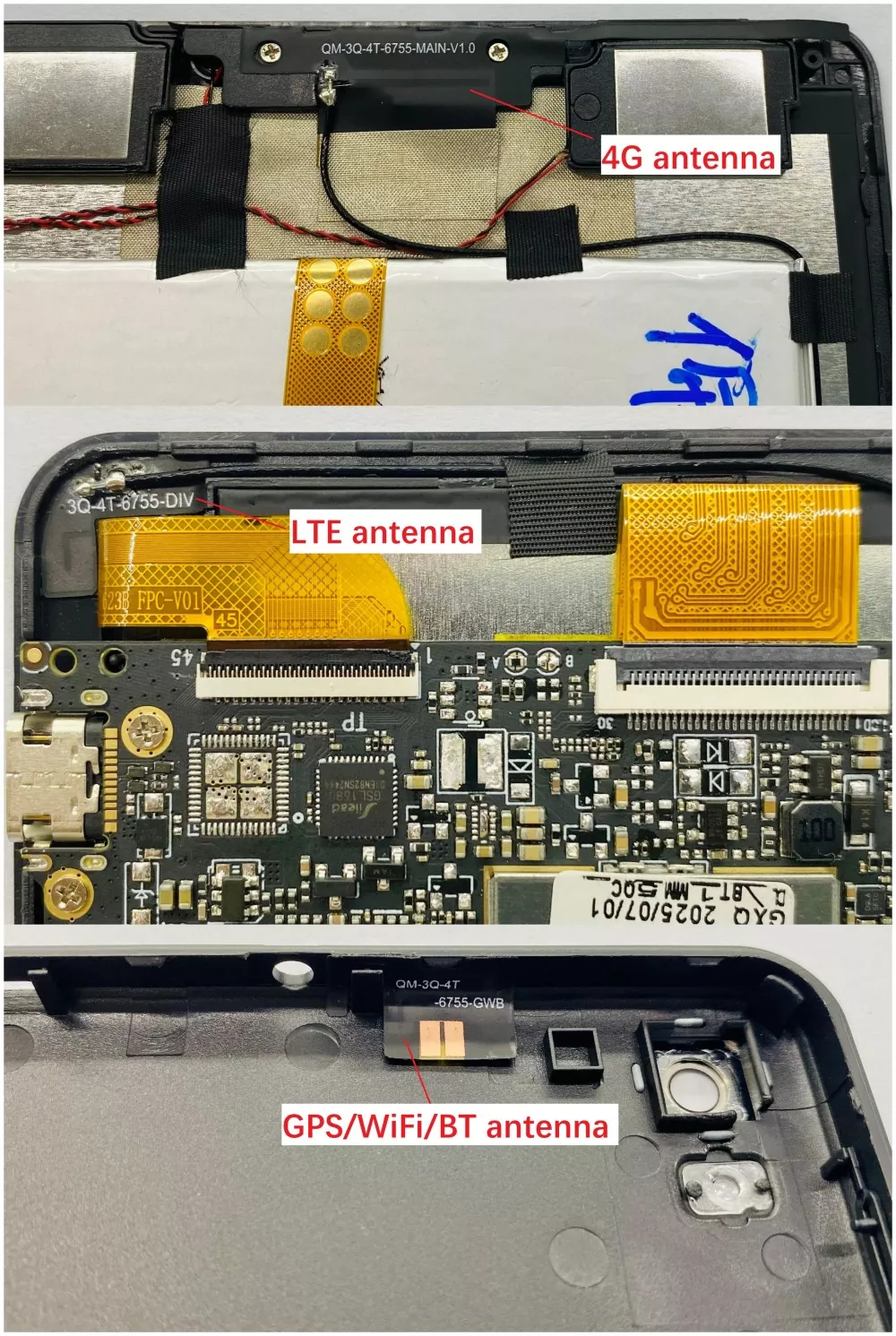

Toepassingsscenario's

Ultradunne FPC-tabletantennes, met hun lichtgewicht en stabiele voordelen, zijn zeer geschikt voor slanke slimme hardware in meerdere industrieën, passen gemakkelijk in verschillende compacte interne ruimtes en maken diverse toepassingsscenario's mogelijk.

Toepassingen op het gebied van consumentenelektronica: smartwatches, fitnessbandjes, draadloze oortelefoonhoesjes, draagbare powerbanks en mini-Bluetooth-luidsprekers - perfect geschikt voor ultraslanke ontwerpen, zonder uitpuilende of uitstekende delen.

IoT-scenario's: deur- en raamsensoren, temperatuur- en vochtigheidssensoren, slimme deursloten, draadloze gateways en LoRa IoT-terminals, die zorgen voor een stabiele transmissie met laag vermogen over lange afstanden.

Industriële en automobieltoepassingen: mini-positioneringsterminals voor auto's, industriële draagbare apparaten, draagbare testinstrumenten en mini-beveiligingscamera's - bestand tegen extreme temperaturen en interferentie, geschikt voor complexe bedrijfsomstandigheden.

Productvoordelen vergeleken met concurrenten

Veel voorkomende FPC-antennes op de markt hebben vaak last van problemen zoals overmatige dikte, gevoeligheid voor schade, overdreven signaalspecificaties en aanzienlijke variaties tussen batches. Onze ultradunne FPC-tabletantenne is speciaal geoptimaliseerd en biedt duidelijk gedifferentieerde voordelen.

• Diktevoordeel: terwijl concurrenten doorgaans 0,4–0,6 mm aanbieden, is ons product met slechts 0,1 mm ultradun, ideaal voor extreem lichtgewicht apparaten en biedt het een bredere industriële compatibiliteit.

• Procesvoordelen: Door gebruik te maken van precisie-etsen en cleanroom-productie zijn de circuitlijnen uniform en braamvrij, waardoor de risico's van draadbreuk en intermitterende ontkoppeling die vaak voorkomen bij gewone antennes worden geëlimineerd.

• Prestatievoordelen: De werkelijke winst voldoet zonder overdrijving aan de specificaties, met stabiele prestaties in omgevingen met hoge en lage temperaturen. Daarentegen hebben goedkopere producten van concurrenten vaak last van signaalverzwakking bij hoge temperaturen en ontkoppelingsproblemen bij lage temperaturen.

• Maatwerkvoordeel: Als directe fabrikant kunnen we snel mallen maken en afmetingen, kabellengtes en connectoren wijzigen. De meeste concurrenten bieden daarentegen alleen standaard voorraadartikelen aan, wat resulteert in langere aanpassingstijden en beperkte aanpassingsmogelijkheden.

• Voordeel op het gebied van kwaliteitscontrole: 100% power-on-test plus inspectie van impedantiebemonstering, waarbij het defectpercentage onder de 0,3% wordt gehouden, aanzienlijk lager dan het sectorgemiddelde van 2%.

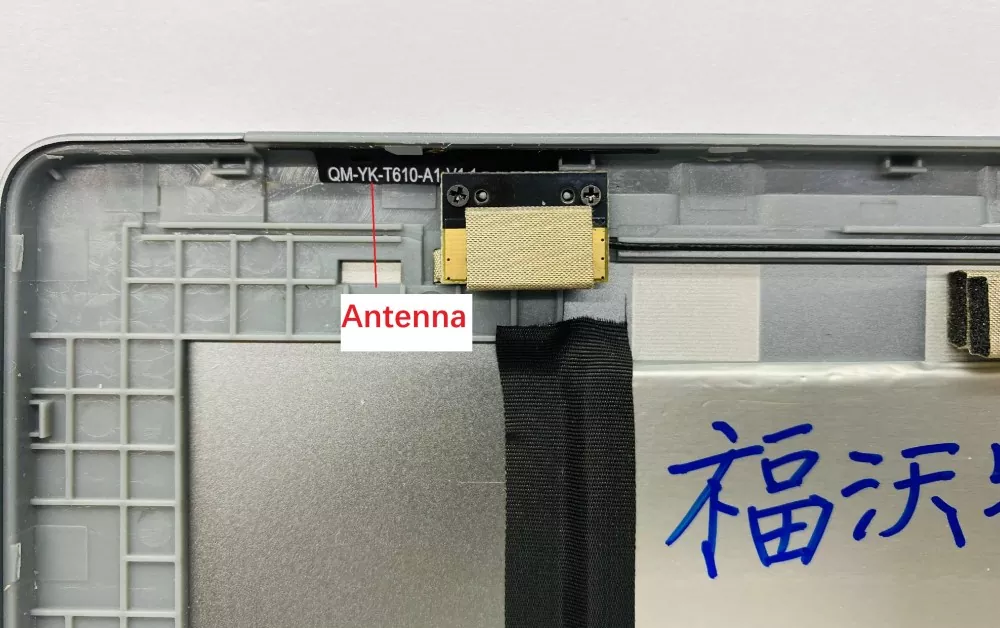

Installatiehandleiding

De ultradunne FPC-tabletantenne biedt geen enkele installatiebarrière en vereist geen gespecialiseerde apparatuur. De montage kan snel handmatig worden voltooid, waardoor de productie-efficiëntie van de klant aanzienlijk wordt verbeterd.

Installatie Stap 1: Reinig het montageoppervlak – verwijder stof, olievlekken en bramen van het interne montagegebied van het apparaat om een ​​vlak, droog oppervlak te garanderen, waardoor slechte hechting of loslating van de zelfklevende achterkant wordt voorkomen.

Installatie Stap 2: Plaats en verwijder de kleeffolie: Lijn de antenne uit met de aangewezen locatie volgens de structuur van de apparatuur. Verwijder de beschermfolie van de achterkant van de antenne en vermijd direct contact met het kleefgebied of de circuits met blote handen.

Stap 3: Uitlijnen en aandrukken: Lijn de film voorzichtig uit en druk vervolgens gelijkmatig gedurende 3-5 seconden om er zeker van te zijn dat er geen luchtbellen of opstaande randen zijn. Bij gebogen oppervlakken druk in secties uitoefenen.

Voorzorgsmaatregelen bij installatie: Plaats het apparaat niet direct tegen grote metalen oppervlakken, zoals batterijen, beschermkappen of moederbordchips. Houd een afstand van 3–5 mm aan om de signaalprestaties te maximaliseren.

Certificering en kwaliteitsborging

Bedrijfskwalificaties: Beschikt over een geldige bedrijfslicentie, een onafhankelijke productiefaciliteit, een cleanroomproductieworkshop en een professioneel testlaboratorium. Kantoor-, productie- en kwaliteitscontrolelocaties zijn beschikbaar voor verificatie ter plaatse; geen intermediair handelsbedrijf.

Productcertificering: Alle producten zijn geslaagd voor exportcertificeringen, waaronder ROHS, REACH en CE, en voldoen aan de wereldwijde normen voor markttoegang voor Europa, de Verenigde Staten, Zuidoost-Azië en andere regio's. Volledige certificeringsdocumentatie is op aanvraag beschikbaar.

Kwaliteitscontrole-inspectiesysteem: bemonstering van grondstoffen bij ontvangst, inspecties tijdens het productieproces, 100% power-on testen van eindproducten, verouderingstests en buigtests. Voor elke batch worden inspectiegegevens en monsters bewaard om de traceerbaarheid na verkoop te garanderen.

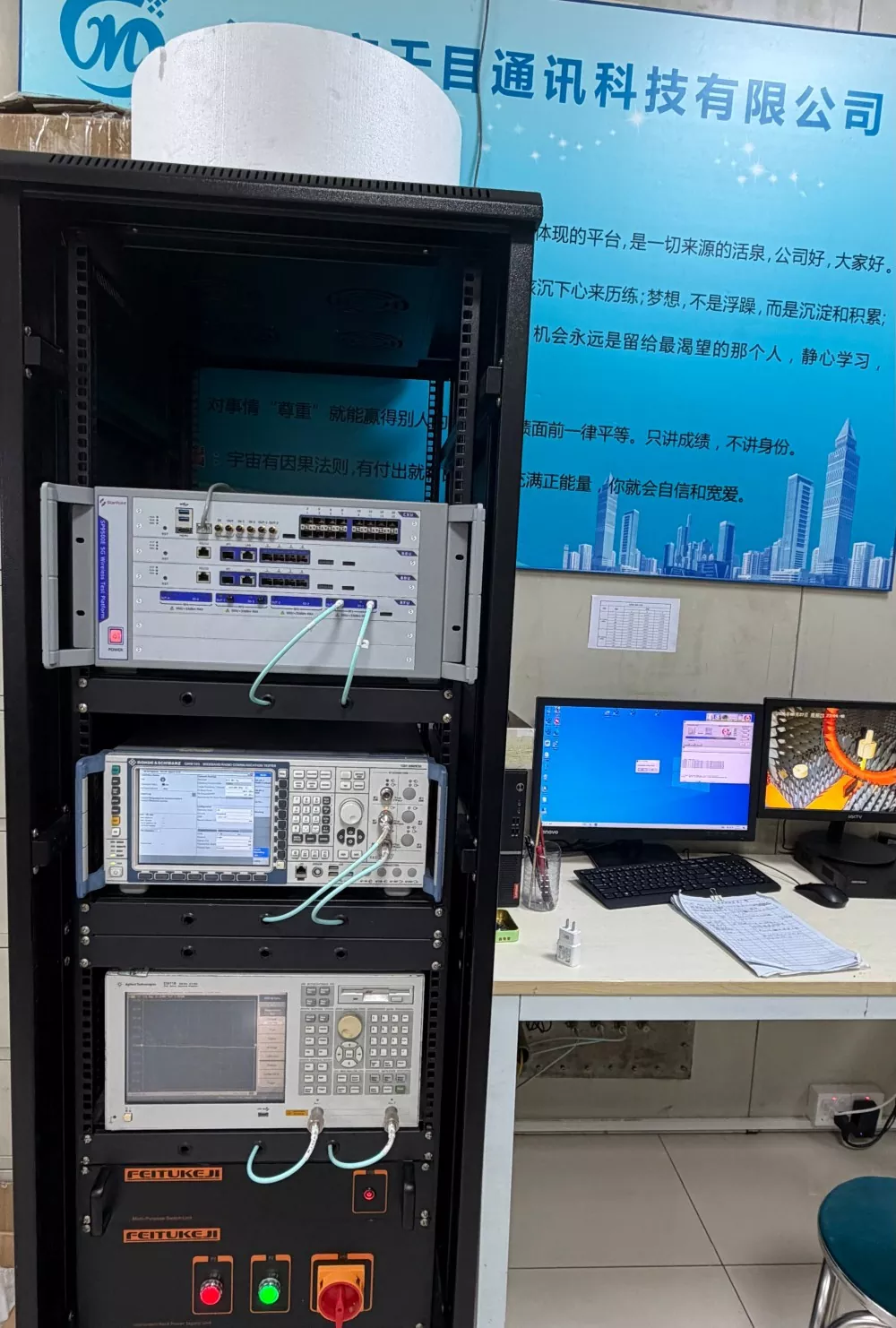

Bewijs van productiecapaciteit: interne geautomatiseerde ets- en lamineerproductielijnen, samen met RF-inspectieapparatuur, maken een dagelijkse productie van meer dan 80.000 stuks mogelijk, waarmee kan worden voldaan aan de vereisten voor grootschalige orderlevering voor grote klanten.

Gids voor productselectie

Bij het selecteren van ultradunne FPC-tabletantennes hoeven klanten niet blindelings voor goedkope opties te kiezen; door ze precies af te stemmen op de apparatuurvereisten, kunnen ze valkuilen effectief vermijden.

1. Selecteer een model op basis van de apparaatdikte: geef voor ultraslanke apparaten prioriteit aan de 0,1 mm-versie; Kies voor standaardapparaten de standaardversie van 0,2–0,3 mm om de prestaties en structurele compatibiliteit in evenwicht te brengen.

2. Selecteer modellen op basis van toepassingsscenario's: kies standaardmodellen voor apparaten voor binnengebruik op omgevingstemperatuur; geven de voorkeur aan robuuste modellen voor hoge en lage temperaturen voor auto- en industriële buitenapparatuur, die een sterkere weersbestendigheid bieden.

3. Selecteer modellen op basis van frequentiebandvereisten: Definieer duidelijk de vereiste frequentiebanden zoals WiFi, Bluetooth, 4G en GPS. Ons bedrijf kan de overeenkomstige resonante antennes nauwkeurig matchen, waardoor problemen met slechte signaalprestaties en incompatibiliteit die gepaard gaan met generieke modellen worden vermeden.

4. Geef prioriteit aan directe inkoop in de fabriek: Kies fabrieken die testen en maatwerk op locatie mogelijk maken en certificeringsrapporten verstrekken om problemen zoals tussenhandelsmarkeringen, overdreven specificaties en een gebrek aan after-salesondersteuning te voorkomen.

Waarom kiezen voor Qianmu-communicatie

Als Chinese leverancier met 17 jaar diepgaande expertise in de RF-antenne-industrie, zijn wij gespecialiseerd in het onderzoek, de ontwikkeling en de productie van ultradunne FPC-tabletantennes, waarbij we vertrouwen opbouwen door echte mogelijkheden en solide gegevens.

1. Professioneel technisch team: We hebben een team van RF-ingenieurs met meer dan 10 jaar ervaring, die in staat zijn om antenne-indelingsoplossingen voor klanten te optimaliseren en complexe problemen op te lossen, zoals signaalafscherming, slechte muurpenetratie en hoge interferentie.

2. Snelle aanpassingsservice: artikelen die op voorraad zijn, worden dezelfde dag verzonden; ontwerpen op maat met oplossingen die binnen 24 uur worden geleverd, snelle prototyping in 3 tot 5 dagen en bulklevering binnen 7 tot 10 dagen – aanzienlijk sneller dan de industriestandaard.

3. Kosteneffectiviteitsvoordeel: Met onze eigen fabriek voor productie en directe verkoop elimineren we tussenopslagen. Bulkbestellingen kunnen worden aangeboden tegen de eindprijs van de fabriek, met een kwaliteit die vergelijkbaar is met die van topmerken en met meer concurrerende prijzen.

4. Verbeter de after-sales service: zendingen omvatten testrapporten, specificaties en certificeringsdocumenten; batchdefecten vallen onder het retour- en vervangingsbeleid; toegewijde één-op-één technische ondersteuning gedurende het hele proces om klanten te helpen bij het realiseren van massaproductie.

5. Uitgebreide toepassingen in de echte wereld: we hebben meer dan 1.000 binnenlandse en internationale fabrikanten van slimme hardware bediend op meerdere gebieden, waaronder consumentenelektronica, IoT, industriële apparatuur en auto-apparatuur, met verifieerbare massaproductie-cases beschikbaar.

Veelgestelde vragen

Vraag 1: Kunnen ultradunne FPC-tabletantennes zich aanpassen aan gebogen oppervlakken?

EEN: Ja. Het product biedt uitstekende flexibiliteit en ondersteunt de aanpassing aan kleine gebogen en boogvormige structuren, geschikt voor installatie op onregelmatig gevormde apparaten, zonder de signaalprestaties tijdens normale toepassing te beïnvloeden.

Vraag 2: Ondersteunt het aangepaste afmetingen en frequentiebanden?

A: Volledige ondersteuning voor OEM/ODM-aanpassing, met afmetingen, dikte, kabellengte, connectoren en frequentiebanden instelbaar volgens klanttekeningen en vereisten, inclusief gratis ontwerpoptimalisatie.

Vraag 3: Kunt u testrapporten en certificeringen verstrekken voor bulkaankopen?

EEN: Ja. We kunnen voor elke batch de volledige documentatie verstrekken, inclusief fabriekstestrapporten, prestatiespecificaties, ROHS/CE-certificeringen en andere vereiste materialen om te voldoen aan klantinspectie en exportvereisten.

Vraag 4: Zal ​​het signaal verslechteren als de antenne in de buurt van het metalen deel van het apparaat wordt geplaatst?

A: Metaal kan interferentie met de afscherming veroorzaken; Het wordt aanbevolen om tijdens de installatie een opening van 3–5 mm te laten. Ingenieurs kunnen gratis optimalisatieoplossingen bieden voor de interne lay-out van apparatuur.

Vraag 5: Komt de kwaliteit van het monster overeen met die van de bulkbestelling?

A: Volledig consistent. Gestandaardiseerde massaproductieprocessen in de fabriek, met uniforme matrijzen, gestandaardiseerde procedures en consistente kwaliteitscontrolenormen, waardoor kwaliteitsverschillen tussen monsters en bulkbestellingen worden geëlimineerd.
