Tablet 4G-data-antenne

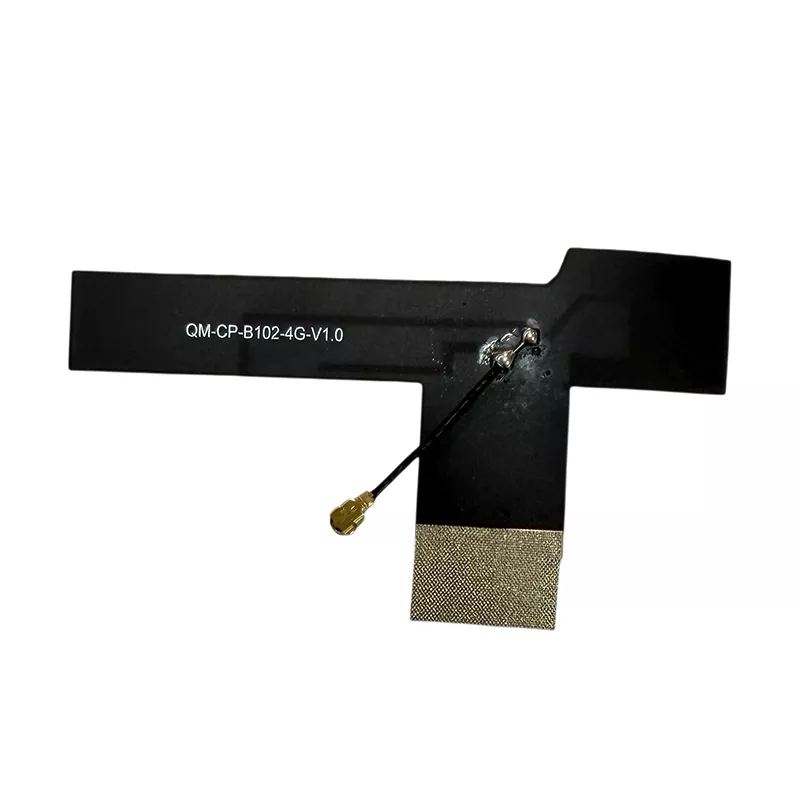

De Tablet 4G Data Antenne is een ingebouwde draadloze signaalontvangst- en transmissiecomponent die speciaal is ontworpen voor tabletapparaten. Deze tablet 4G LTE-antenne heeft een lichtgewicht, flexibele structuur die is geoptimaliseerd voor de beperkte interne ruimte van tablets. Het verzorgt de datatransmissie en signaalontvangst via 4G LTE-netwerken en ondersteunt mobiele connectiviteit, het uploaden en downloaden van gegevens en stabiele netwerkcommunicatie. Als ingebouwde 4G LTE-antenne is deze ontworpen voor interne installatie in plaats van te gebruiken als externe universele antenne.

Vergeleken met conventionele interne antenneconfiguraties combineert deze oplossing een flexibel FPC-substraat met een compact profiel om verschillende tabletstructuren te huisvesten. Het ontwerp kan worden geëvalueerd voor consumenten-, educatieve, industriële en gespecialiseerde tablettoepassingen op basis van de vereiste frequentiebanden en installatieomstandigheden.

Compatibel apparaatassortiment

Als veelzijdige en aanpasbare 4G LTE-antenne voor tablettoepassingen is dit product ontworpen voor tabletapparaten die 4G-netwerkconnectiviteit ondersteunen. Compatibiliteit is afhankelijk van de ondersteunde frequentiebanden van het apparaat, de interne antenneruimte en de RF-interface.

• Civiele tablets van consumentenkwaliteit: tablets voor thuisentertainment, tablets voor volledige netwerkcommunicatie en draagbare persoonlijke tablets

• Educatieve commerciële tablets: leertablets voor studenten, onderwijsspecifieke tablets voor campussen, commerciële tablets voor opleidingsinstellingen

• Industriële robuuste tablets: industriële handheld-tablets, stofdichte, waterdichte en explosieveilige industriële tablets, slimme tablets voor buiten

• Speciale tablets voor in voertuigen: infotainmenttablets voor in voertuigen, terminals voor logistieke en transportvoertuigen, bedieningstabletten voor bouwmachines

• Branchespecifieke tablets: medische tablets, tablets voor beveiligingstoezicht, intelligente magazijnterminaltablets, IoT smart tablet-apparaten

Gedetailleerde technische specificaties

Installatie- en gebruikshandleiding

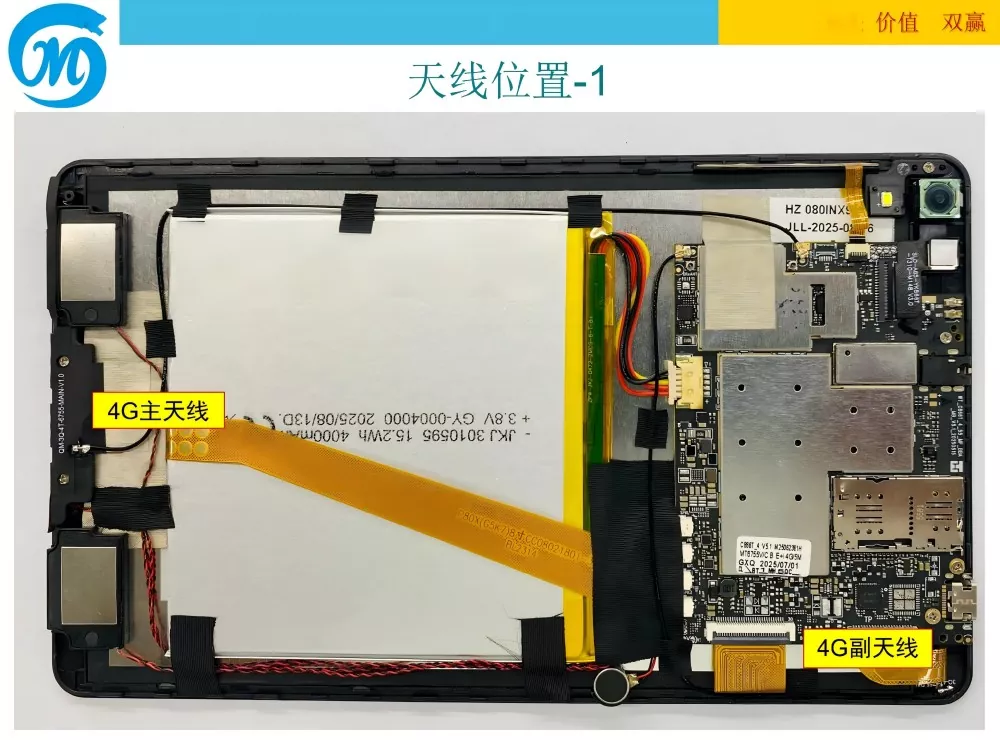

Deze tablet 4G-dataantenne is ontworpen voor interne installatie in compatibele tabletapparaten. Het kan worden gebruikt bij de productie, het onderhoud en de vervanging van antennes. De installatie moet worden uitgevoerd door personeel dat bekend is met het demonteren van tablets en het hanteren van RF-connectoren. De specifieke installatiestappen zijn als volgt:

1. Demontage en reiniging: Schakel de tablet uit, verwijder de achtercover en verwijder stof en vuil uit het interne installatiegebied. Zorg ervoor dat het montageoppervlak vlak, schoon en vrij van uitsteeksels of obstakels is.

2. Positionering en bevestiging: Verwijder de hittebestendige zelfklevende beschermfolie van de achterkant van de antenne. Lijn hem precies uit met de gereserveerde antennepositie in de tablet en plaats hem op een vrij gedeelte van de behuizing van het apparaat dat niet wordt gehinderd door metaal. Druk zachtjes gedurende 3 tot 5 seconden om ervoor te zorgen dat de antenne stevig vastzit, zonder losheid of opstaande randen.

3. Interfaceverbinding: Lijn de IPEX-connector aan het uiteinde van de antenne uit met de RF-aansluiting op het moederbord van de tablet en druk hem vervolgens verticaal naar beneden totdat deze stevig is aangesloten. Zorg voor goed contact zonder losse verbindingen of slecht contact. Deze verbindingsregeling is relevant bij het selecteren van een IPEX 4G LTE-antenne voor een compatibele tablet-RF-interface.

4. Organiseer de kabelgeleiding: Plaats de antennekabels netjes om overmatig trekken, buigen of samendrukken te voorkomen, en houd ze uit de buurt van warmtegenererende gebieden zoals de batterij en het moederbord om langdurige veroudering en schade te voorkomen.

5. Installatietest: Bevestig de achterkant van de tablet opnieuw, draai de bevestigingsschroeven vast, schakel het apparaat in, schakel het 4G-netwerk in, test de internetsnelheid en signaalsterkte en bevestig dat er geen signaalafwijkingen of verbindingsproblemen zijn vóór normaal gebruik.

Bedrijfsachtergrond

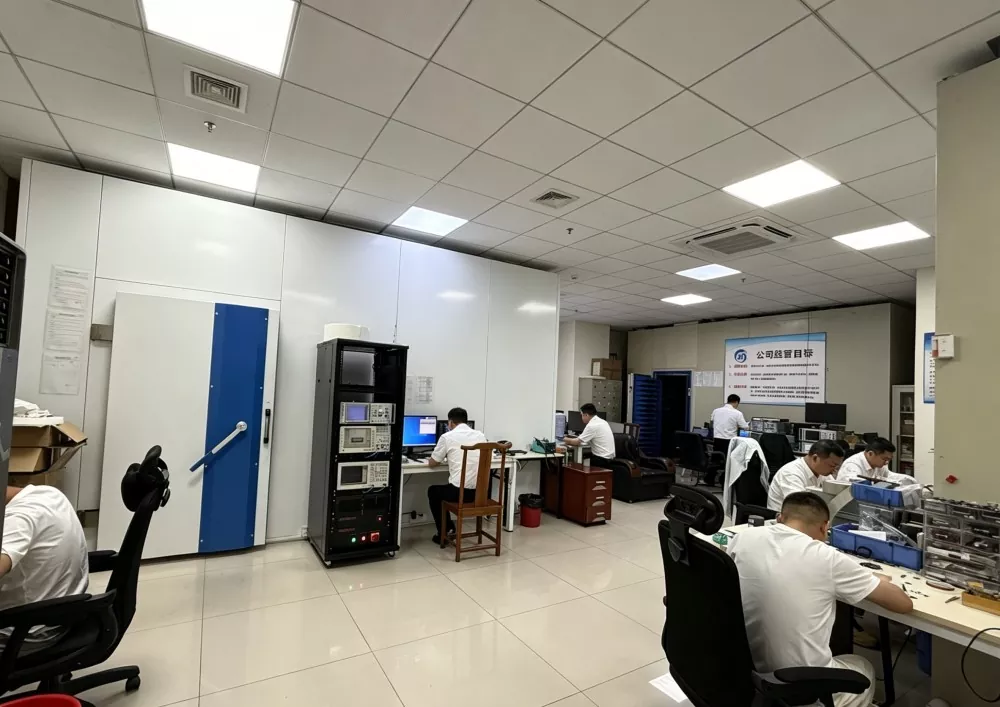

Shenzhen Qianmu Communication Technology Co., Ltd. is al meer dan tien jaar actief in de communicatieantenne-industrie en fungeert als een Chinese fabrikant en leverancier die antenne-R&D, matrijsontwikkeling, grootschalige productie, kwaliteitscontroletests en after-sales ondersteuning integreert. Het bedrijf is gespecialiseerd in antenneoplossingen voor draadloze communicatie, waaronder 4G-dataantenneproducten voor tablets, IoT-antennes en ingebouwde terminalantennes. De faciliteiten omvatten productiefaciliteiten, productielijnen, R&D-laboratoria en testapparatuur ter ondersteuning van productontwikkeling en kwaliteitscontrole. Fabrieksbezoeken kunnen worden geregeld, en productie- en inspectieprocessen zijn onderworpen aan de kwaliteitsmanagementprocedures van het bedrijf.

De kernteamleden hebben elk meer dan 10 jaar ervaring in R&D voor communicatieantennes, met expertise in signaalaanpassing, impedantiematching en interne installatievereisten voor verschillende tabletapparaten. Het team heeft antenneoplossingen geleverd aan meer dan 300 fabrikanten van digitale terminals en industriële apparatuur wereldwijd. Op maat gemaakte oplossingen zijn beschikbaar op basis van productvereisten en apparaatintegratievoorwaarden.

Gids voor productselectie

Bij het selecteren van een 4G LTE-tabletantenne zijn algemene overwegingen onder meer frequentiecompatibiliteit, installatieruimte, connectortype en RF-prestaties. De volgende punten kunnen helpen bepalen of de voorgestelde antenne geschikt is voor een bepaald tabletproject.

• Controleer de compatibiliteit van de frequentiebanden: geef prioriteit aan antennes die de vereiste frequentiebanden bestrijken. Controleer voor huishoudelijke apparaten de compatibiliteit met de beoogde draagbanden; voor exportapparaten bevestigt u de ondersteuning voor de frequentiebanden die in de doelmarkt worden gebruikt. Ontbrekende banden kunnen de signaalontvangst en gegevensprestaties beïnvloeden.

• Controleer het materiaal en vakmanschap: een flexibele FPC 4G-antenne kan voldoen aan interne installatievereisten waarbij een dun, flexibel substraat nodig is. Controleer het substraat, het geleidende element en de isolerende coating om te bepalen of het ontwerp geschikt is voor de beoogde installatieomgeving.

• Controleer actuele testparameters: bekijk beschikbare testrapporten en meetgegevens. Belangrijke parameters zijn onder meer versterking, SWR en impedantie. Bevestig dat de gemeten prestaties voldoen aan de vereisten van het doelapparaat en de bedieningsbanden.

• Controleer de compatibiliteitsafmetingen: Selecteer de juiste antenneafmetingen op basis van de interne ruimte van de tablet. Houd bij ultraslanke apparaten rekening met het ontwerp van 0,15 mm dik en controleer het beschikbare montagegebied, de kabelroute en de speling. Aangepaste, niet-standaardformaten kunnen worden besproken om installatiebeperkingen aan te pakken.

• Controleer de RF-connector: De IPEX/U.FL-connector moet overeenkomen met de RF-aansluiting op het moederbord van de tablet. Controleer de generatie van de connectoren, de kabellengte en het aansluitschema voordat u bestelt. Voor een interne LTE-antenne voor tabletprojecten is mogelijk een andere connector- of kabelconfiguratie vereist, afhankelijk van het apparaatontwerp.

• Controleer maatwerk en leveringsmogelijkheden: Voor projecten met speciale afmetingen, kabellengtes, connectorvereisten of frequentieconfiguraties kan een aangepaste tabletantenne worden geëvalueerd op basis van de apparaatspecificaties. Bevestig monsters, testvereisten, productiehoeveelheden en doorlooptijden vóór massaproductie.

• Controleer de mogelijkheden van de fabrikant: houd rekening met de ervaring van de fabrikant, producttests, kwaliteitscontrole, aanpassingsmogelijkheden en after-salesondersteuning bij het selecteren van een antenneleverancier voor de lange termijn.

Veelgestelde vragen

Vraag 1: Ondersteunt deze 4G-dataantenne voor tablets overzeese 4G-netwerken?

A: De antenne ondersteunt de frequentiebanden vermeld in de technische specificaties. Voor exportapparatuur vergelijkt u deze banden met de LTE-banden die in het doelland worden gebruikt en de modemvereisten van de tablet. Aanvullende frequentieconfiguraties kunnen worden besproken als de standaardspecificaties niet de vereiste banden dekken.

Vraag 2: Kan de antenne worden aangepast qua formaat, connectortype en kabellengte?

EEN: Ja. Aanpassingsopties kunnen de afmetingen van de antenne, de kabellengte, het connectortype en de frequentieconfiguratie omvatten, afhankelijk van de interne structuur van de apparatuur. Geef voor een project voor een aangepaste tabletantenne de beschikbare installatieruimte, de vereiste LTE-banden, details over de RF-connector en de doeltoepassing op, zodat de compatibiliteit kan worden geëvalueerd.

Vraag 3: Hoe lang is de productgarantie? Hoe worden kwaliteitsproblemen afgehandeld?

A: Het product wordt geleverd met 1 jaar garantie en levenslange onderhoudsservice. Voor kwaliteitsproblemen die niet door menselijke schade zijn veroorzaakt, biedt het vermelde servicebeleid gratis vervanging of herverzending, samen met technische ondersteuning om gebruiksproblemen aan te pakken. Bevestig de toepasselijke voorwaarden bij het plaatsen van een bestelling.

Vraag 4: Kan veelvuldig buigen een flexibele antenne beschadigen?

A: Het product maakt gebruik van een flexibel FPC-substraat dat is ontworpen voor interne installatie. Vermijd scherpe vouwen, herhaald overmatig buigen of druk op het stralingselement en de voedingskabel. De installatie moet voldoen aan de mechanische vereisten van de antenne om de structuur en RF-prestaties te behouden.

Q5: Wat is de minimale bestelhoeveelheid? Kunnen gemengde batches worden geleverd?

A: Er wordt vermeld dat standaardproducten op voorraad geen minimale bestelhoeveelheid hebben, waarbij kleine gemengde batches en incidentele aankopen worden ondersteund. Grote bestellingen kunnen in aanmerking komen voor gedifferentieerde prijzen. Bevestig de huidige voorraad, aanpassingsvereisten en productiedoorlooptijden voordat u bestelt.

Vraag 6: Welke connector gebruikt de antenne?

A: De standaardinterface is een universele IPEX/U.FL-connector, met aanpasbare terminalopties. De connector moet worden vergeleken met de RF-aansluiting van het moederbord van de tablet. Voor een IPEX 4G LTE-antennevereiste moet u vóór productie de connectorgeneratie en kabellengte bevestigen.
