Body Cam GPS-antenne

Wat is een Body Cam GPS-antenne

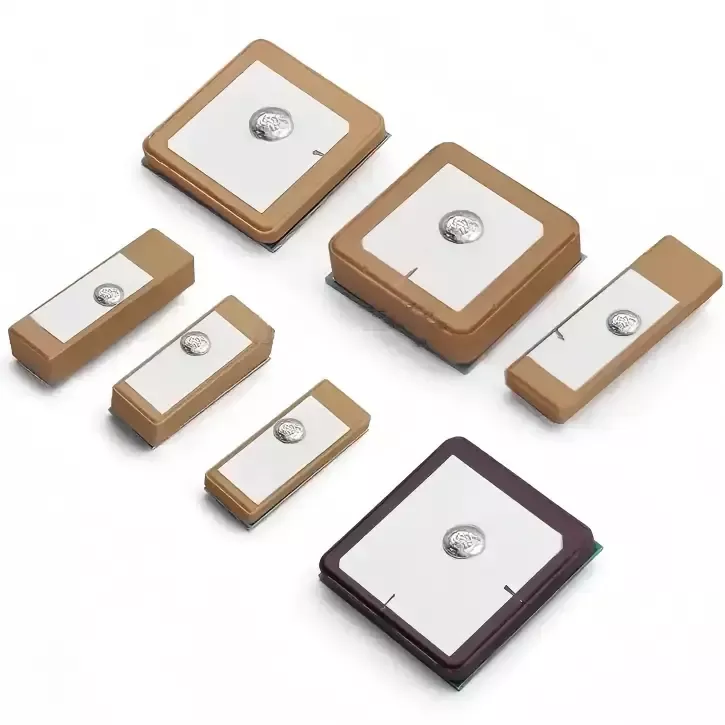

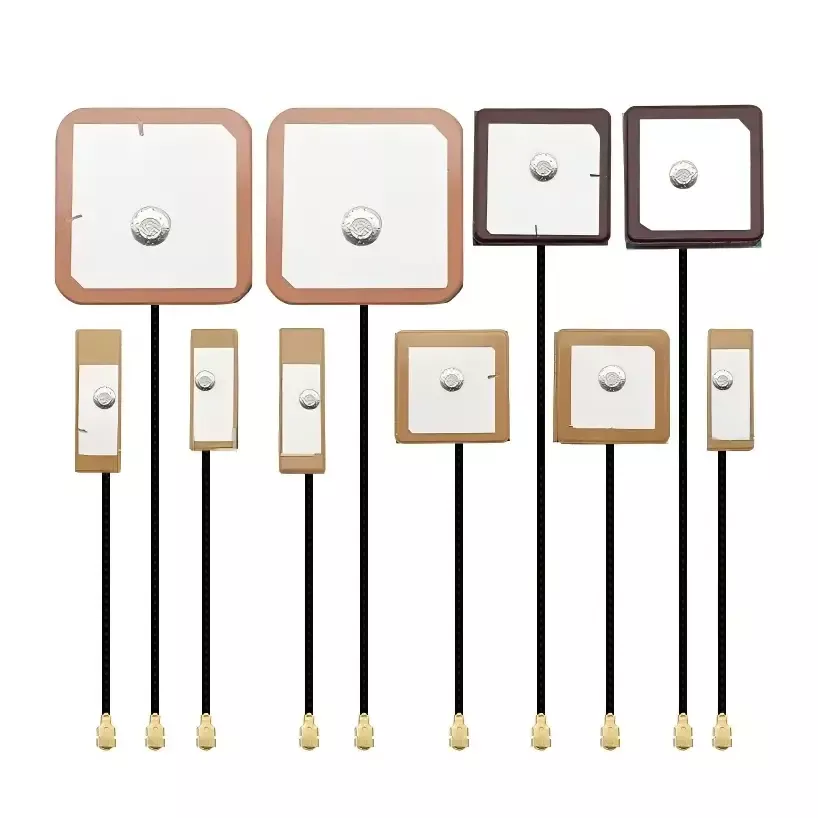

De Body Cam GPS-antenne is een keramische GNSS-patchantenne van industriële kwaliteit, speciaal ontworpen voor terminals voor het verzamelen van bewijsmateriaal door wetshandhavers. Het is compatibel met meerdere satellietsystemen, waaronder GPS, BeiDou, GLONASS en Galileo, en beschikt over een rechtse circulaire polarisatiestructuur (RHCP) om zich aan te passen aan de polarisatiekarakteristieken van wereldwijde satellietnavigatiesignalen.

Met een robuust keramisch antenne-ontwerp biedt het een uitstekende directiviteit en een sterk aanpassingsvermogen aan de omgeving. Zelfs onder uitdagende omstandigheden, zoals obstakels op het lichaam, metalen afscherming van apparatuur, blokkades van stedelijke gebouwen of snelle mobiele operaties, levert het stabiele positioneringsgegevens. Dit zorgt voor nauwkeurige en traceerbare geolocatiewatermerken voor audiovisuele wetshandhavingsopnames, waardoor een complete en conforme bewijsketen kan worden opgezet.

Werkingsprincipe

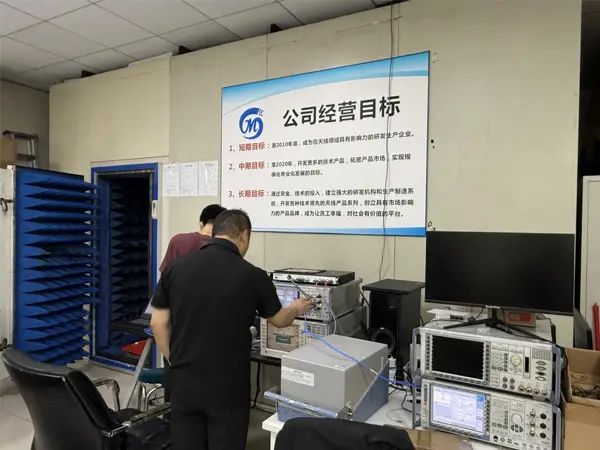

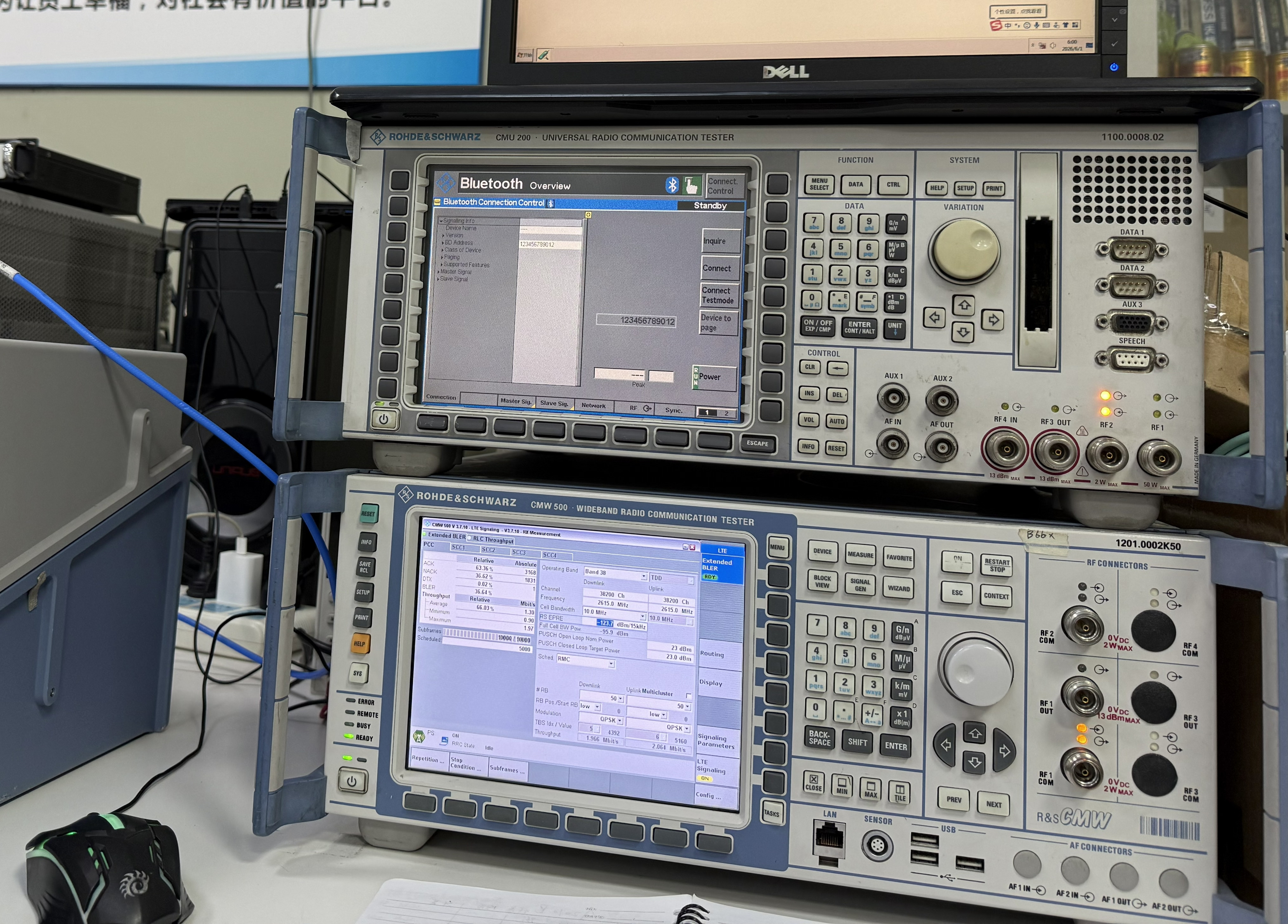

De Body Cam GPS-antenne werkt op basis van professionele RF-ontvangstprincipes voor satellietnavigatie. De gehele workflow is geverifieerd via zowel echovrije kamertests in het laboratorium als praktijktests in de open lucht, waardoor een duidelijke operationele logica en stabiele prestaties zijn gegarandeerd. Het bestaat voornamelijk uit drie kerncomponenten:

1. Satellietsignaalverwerving: Het product beschikt over een keramische diëlektrische kernchip met een hoge diëlektrische kern die op efficiënte wijze L1-band satellietnavigatiesignalen in de lucht opvangt. Met een speciaal rechtshandig circulair polarisatieontwerp vermindert het effectief de signaalverzwakking veroorzaakt door rotatie van het apparaat of obstructie door het menselijk lichaam, waardoor veelvoorkomende problemen zoals slechte signaalontvangst en mislukte satellietacquisitie in stedelijke gebieden met dichte bebouwing of bergachtige en afgelegen gebieden waar multipath-reflecties heersen worden opgelost.

2. Signaalfiltering en anti-interferentie: De antenne is voorzien van een geïntegreerd precisie-impedantie-aanpassingscircuit dat automatisch ruisfiltering filtert die wordt gegenereerd door de 4G/5G-module, Wi-Fi-module en batterijvoeding in de lichaamscamera. Het isoleert zuivere GNSS-satellietsignalen, waardoor positioneringsafwijkingen, springpunten en trajectonderbrekingen veroorzaakt door interne RF-overspraak effectief worden geëlimineerd.

3. Parseren en uitvoeren van gegevens: het gefilterde en geoptimaliseerde stabiele satellietsignaal wordt verzonden naar de positioneringschip van het moederbord van het apparaat, die in realtime de precieze lengte- en breedtegraad, snelheid, tijd en hoogtegegevens parseert. Deze informatie wordt tegelijkertijd gesynchroniseerd als geolocatiewatermerken voor opgenomen video- en audiobestanden tijdens wetshandhavingsoperaties, waardoor volledige tracking, traceerbaarheid en herhaling van handhavingstrajecten mogelijk wordt.

Installatie- en gebruikshandleiding

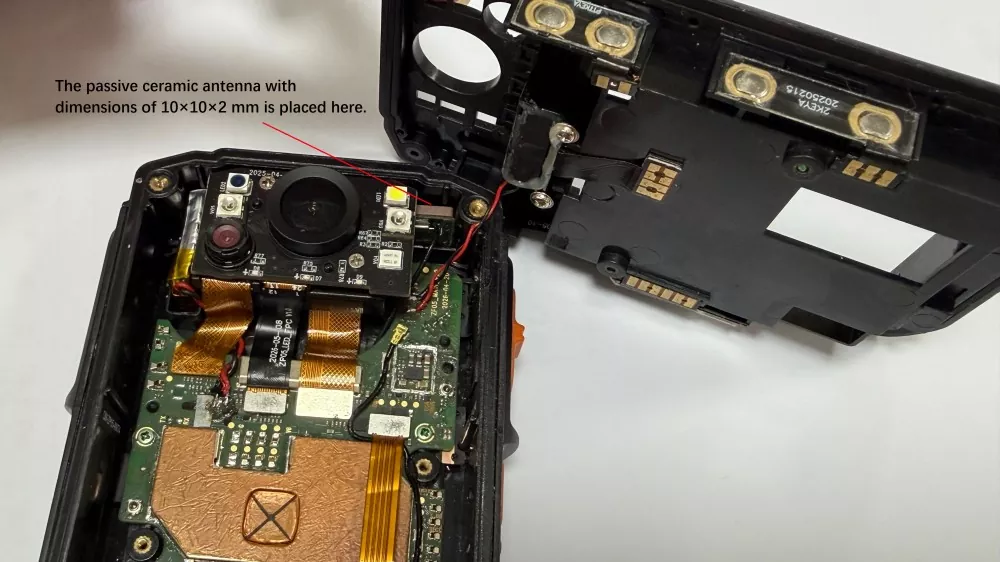

1. Selectie van installatielocatie

Het gebied van de stralingskern van de keramische antenne mag niet rechtstreeks worden bedekt of belemmerd door metalen behuizingen, batterijcellen of metalen beugels. Het wordt aanbevolen om het apparaat in een niet-metalen ruimte boven de binnenkant van de lichaamscamera te installeren, waarbij een veilige afstand van minimaal 15 mm tot 4G/5G- en Wi-Fi-antennes wordt aangehouden om co-channel interferentie te voorkomen en een onbelemmerde satellietsignaalontvangst te garanderen.

2. Las- en bevestigingsspecificaties

Zorg er bij keramische antennes van het pintype voor dat de soldeerverbindingen volledig zijn, zonder koudsolderen, gemiste soldeerwerkzaamheden of losse soldeerwerkzaamheden. Voor SMT-oppervlaktegemonteerde producten dient u strikt de montageprocesnormen van de fabriek te volgen om een ​​vlakke en veilige uitlijning op het PCB-oppervlak te bereiken. Vermijd tijdens de montage overmatige kracht uit te oefenen op de keramische chip om interne microscheurtjes te voorkomen en mogelijke verborgen signaalstoringen later te elimineren.

3. Bediening tegen interferentiebeveiliging

Nadat de antenne is geïnstalleerd, gebruikt u isolatietape om de antenne te isoleren van de voedingsmodule en het krachtige gedeelte van het moederbord om elektrische interferentie te verminderen. Leid de antennekabels zo dat ze niet over lange afstanden evenwijdig aan elektriciteitsleidingen lopen, waardoor signaalfluctuaties en een onstabiele positionering bij de bron worden voorkomen.

4. Volledige debug- en verificatienormen voor machines

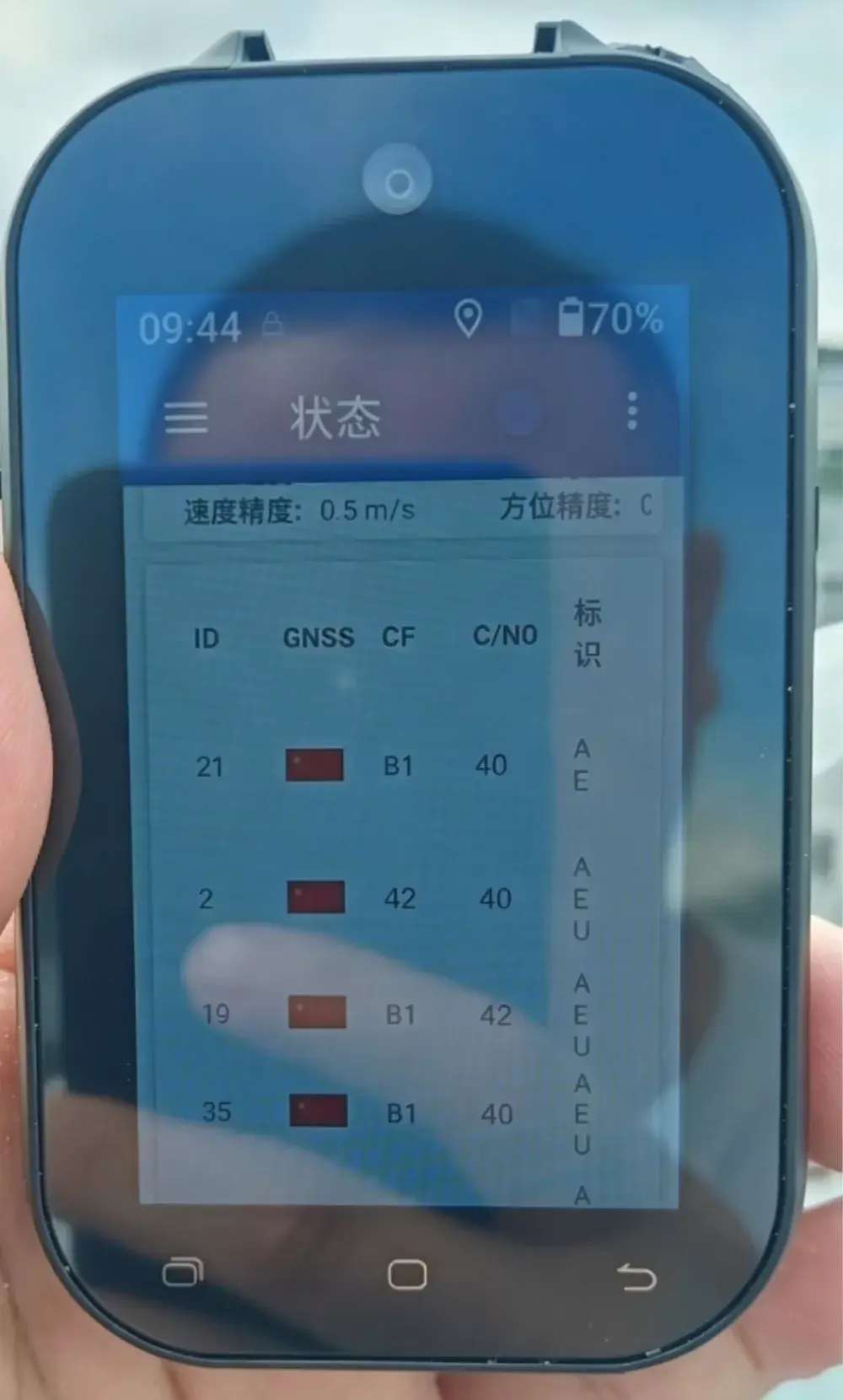

Nadat de montage van het apparaat is voltooid, moeten buiten echte sterrenverwervingstests worden uitgevoerd; Het testen van indoor single-boards alleen is onvoldoende. Belangrijke parameters die moeten worden geverifieerd, zijn onder meer het aantal satellieten dat is verkregen tijdens koude en warme starts, de nauwkeurigheid van de positionering en de continuïteit van het traject, zodat de prestaties van de antenne na de eindmontage aan de specificaties voldoen en problemen met de batchkwaliteit worden voorkomen.

Hoe u een gekwalificeerde GPS-antenne kiest

Veel inkoop- en apparatuurontwikkelingspersoneel heeft geen RF-expertise, waardoor ze vaak antennes van civiele kwaliteit tegen lage prijzen aanschaffen. Dit resulteert in ondermaatse productprestaties, mislukte projectacceptatie en grootschalige mislukkingen in de after-sales. Op basis van jarenlange ervaring in de sector hebben we vier kerncriteria samengevat voor het selecteren van antennes voor industriële handhavingsapparatuur:

1. Prioriteit geven aan gespecialiseerde materialen van industriële kwaliteit: het gebruik van gewone civiele keramische grondstoffen definitief elimineren en keramische substraten van industriële kwaliteit selecteren met brede temperatuurtolerantie en anti-interferentie-eigenschappen die geschikt zijn voor complexe operationele omstandigheden, waardoor stabiele prestaties op lange termijn in extreme buitenomgevingen worden gegarandeerd.

2. Concentreer u op feitelijke testgegevens en verwerp theoretische parameters: de meeste fabrikanten op de markt bieden alleen theoretische specificaties zonder ondersteuning voor tests in de echte wereld. Gerenommeerde originele fabrikanten kunnen doka-testrapporten, veldtestvideo's in de buitenlucht en testgegevens over veroudering bij hoge temperaturen aanbieden: parameters die authentiek en verifieerbaar zijn.

3. Selecteer gespecialiseerde geoptimaliseerde producten voor wetshandhavingsapparatuur: Standaard navigatieantennes zijn niet geoptimaliseerd voor het naast elkaar bestaan ​​van meerdere antennes, metalen afschermingen of obstructie van het menselijk lichaam in wetshandhavingsapparatuur, waardoor ze ongeschikt zijn voor gebruiksomstandigheden van apparaten met één soldaat. Het is van essentieel belang om op maat ontworpen antennes te kiezen die specifiek zijn afgestemd op terminals voor wetshandhaving om het kernprobleem van interne RF-interferentie op te lossen.

4. Geef prioriteit aan directe samenwerking met bronfabrieken: Kies Chinese fabrikanten met geïntegreerde mogelijkheden op het gebied van R&D, monstermodificatie, massaproductie en after-sales service. Dit maakt snelle aanpassingen, stabiele leveringen en snelle after-salesondersteuning mogelijk en vermijdt problemen zoals prijsverhogingen door tussenpersonen en communicatielacunes in de technische coördinatie.

Veelgestelde vragen

Vraag 1: Kan deze keramische antenne compatibel zijn met alle merken op het lichaam gedragen camera's?

Compatibel met de overgrote meerderheid van de in de handel verkrijgbare 4G/5G op het lichaam gedragen wetshandhavingscamera's, explosieveilige terminals voor bewijsverzameling en bodycams voor buiteninspectie, terwijl ook aangepaste, niet-standaard configuraties worden ondersteund die precies zijn afgestemd op de structuur, interfaces en afmetingen van het apparaat.

Vraag 2: Op welke specifieke manieren presteert een keramische antenne beter dan een FPC-antenne?

De belangrijkste verbeteringen zijn onder meer een snellere satellietacquisitie, minder positioneringsfouten, ononderbroken tracking en aanzienlijk verbeterde anti-interferentie-, anti-vibratie- en temperatuurbestendigheidsprestaties, variërend van extreme kou tot hoge hitte. Deze upgrades lossen positioneringsfouten onder complexe buitenomstandigheden volledig op en verlagen de servicekosten voor apparatuur aanzienlijk.

Vraag 3: Ondersteunt u maatwerk, bemonstering en kleine proefbestellingen?

Steun! Als directe fabrikant bieden wij prototyping, proefbestellingen in kleine batches en grootschalige massaproductiediensten, volledig aanpasbaar volgens klanttekeningen en prestatie-eisen.

Vraag 4: Kan het product worden gebruikt voor export naar het buitenland? Zijn alle noodzakelijke certificeringen voltooid?

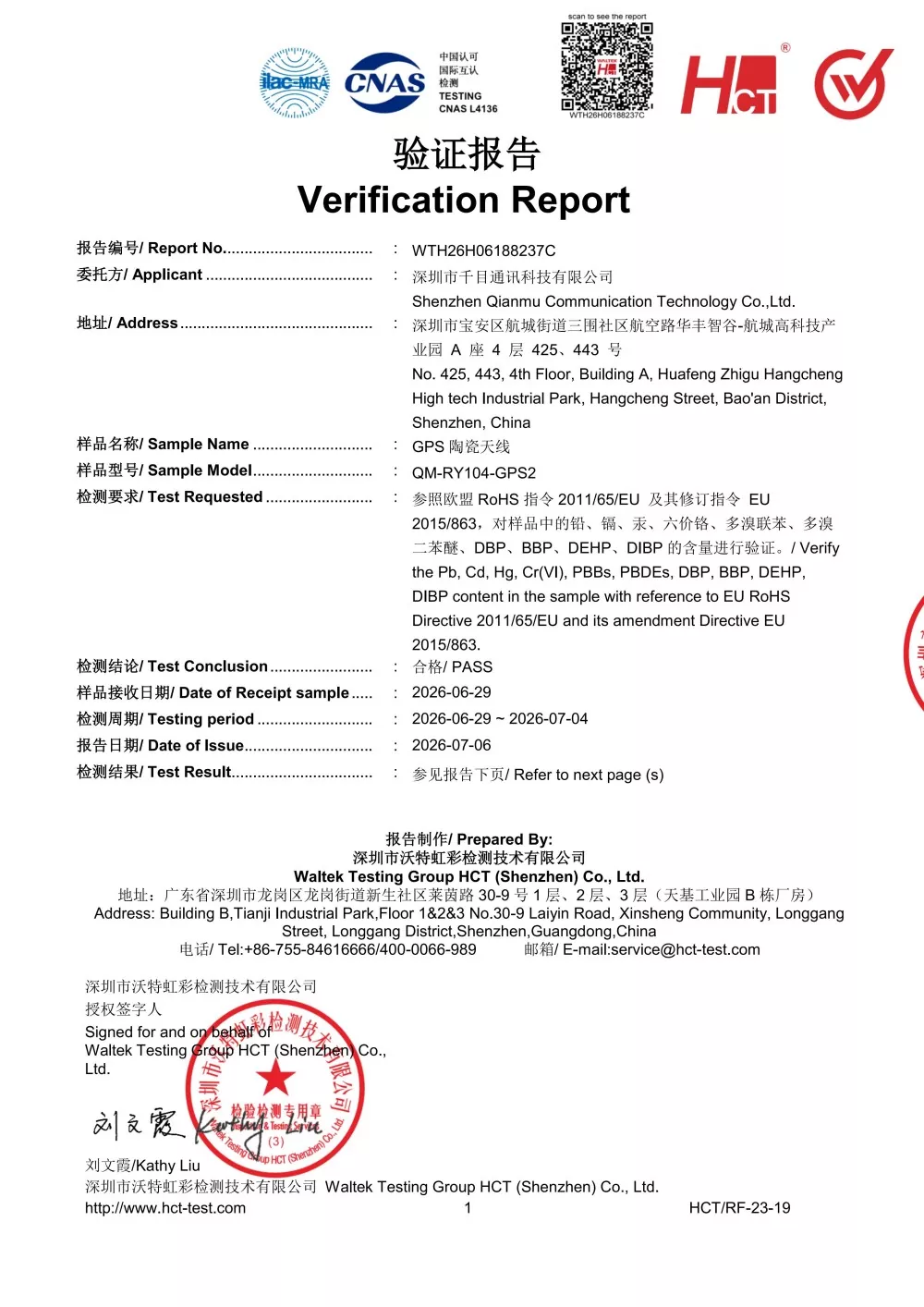

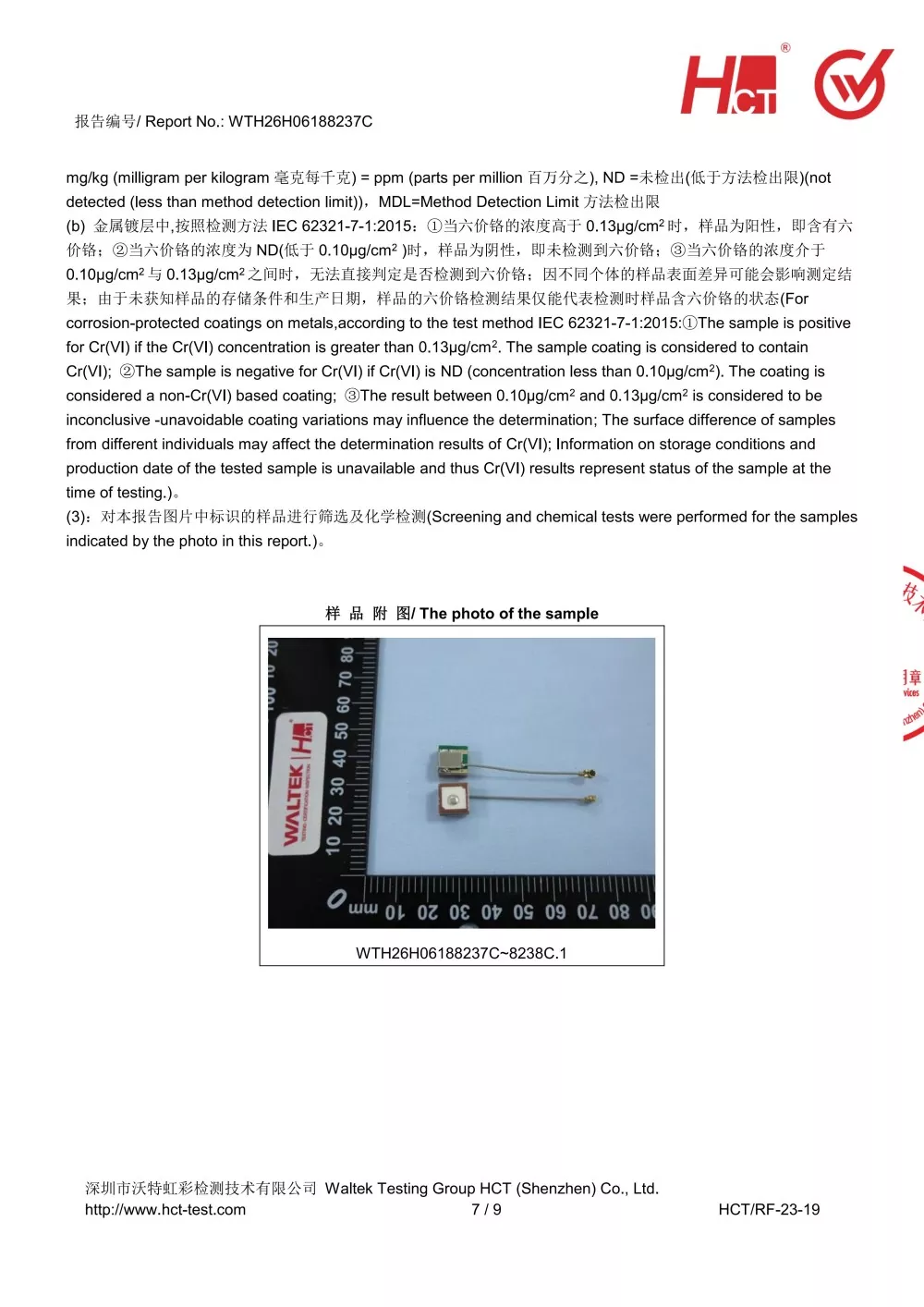

Alle producten worden geleverd met volledige exportcertificeringen, waaronder CE, FCC en RoHS, waardoor ze voldoen aan de wereldwijde normen en een zorgeloze export naar Europa, Amerika, Zuidoost-Azië, het Midden-Oosten en alle andere regio's mogelijk maken.

Vraag 5: Zijn de productprestaties stabiel onder extreem hoge en lage temperaturen?

Het product beschikt over een ontwerp van industriële kwaliteit voor brede temperaturen en heeft rigoureuze cyclische verouderingstests bij hoge en lage temperaturen ondergaan, met minimale prestatievermindering in omgevingen variërend van -40°C tot +75°C, waardoor het 24 uur per dag volledig geschikt is voor buitengebruik, mijnbouw, extreme koude en hoge temperaturen.
