Op het lichaam gedragen camera 4G/5G-antenne

Shenzhen Qianmu Communication Technology Co., Ltd. is een binnenlandse R&D- en productiebronfabriek voor op het lichaam gedragen camera 4G/5G-antennes.

We hebben een interne FPC-breedband Sub6G ingebouwde antenne ontwikkeld, compatibel met 4G LTE en reguliere binnenlandse en internationale 5G Sub6G-frequentiebanden. De antenne heeft gespecialiseerde prestatie-optimalisatie ondergaan om de uitdagingen van compacte apparaatruimte, metalen afscherming, batterij-interferentie, signaalverlies als gevolg van menselijke lichaamsslijtage en zware gebruiksomstandigheden in het veld aan te pakken.

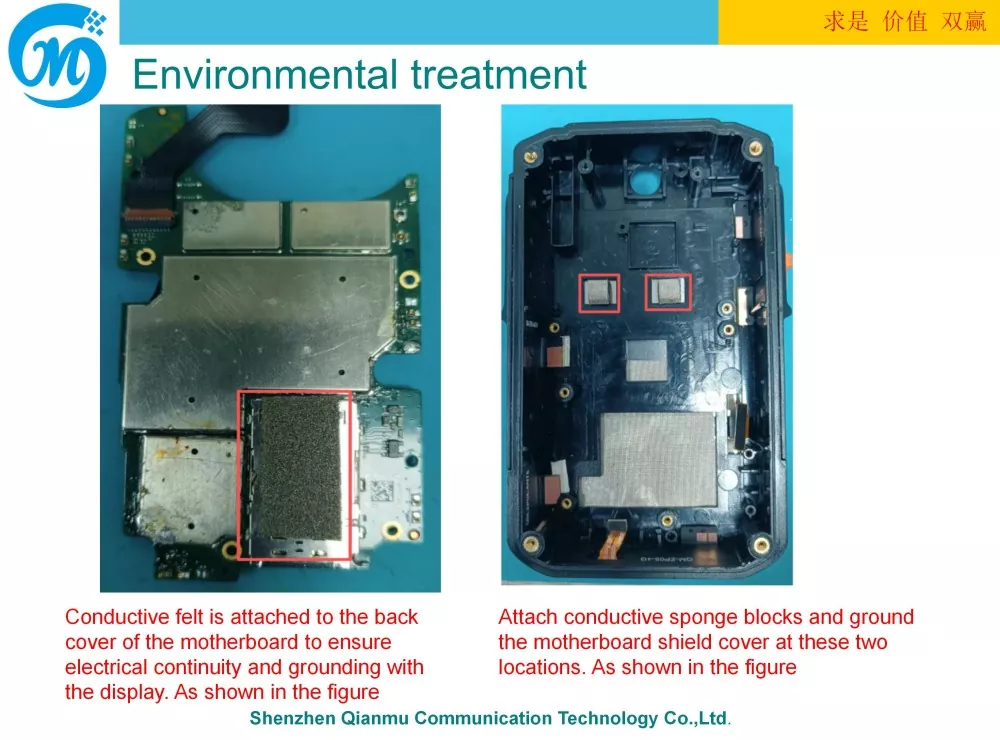

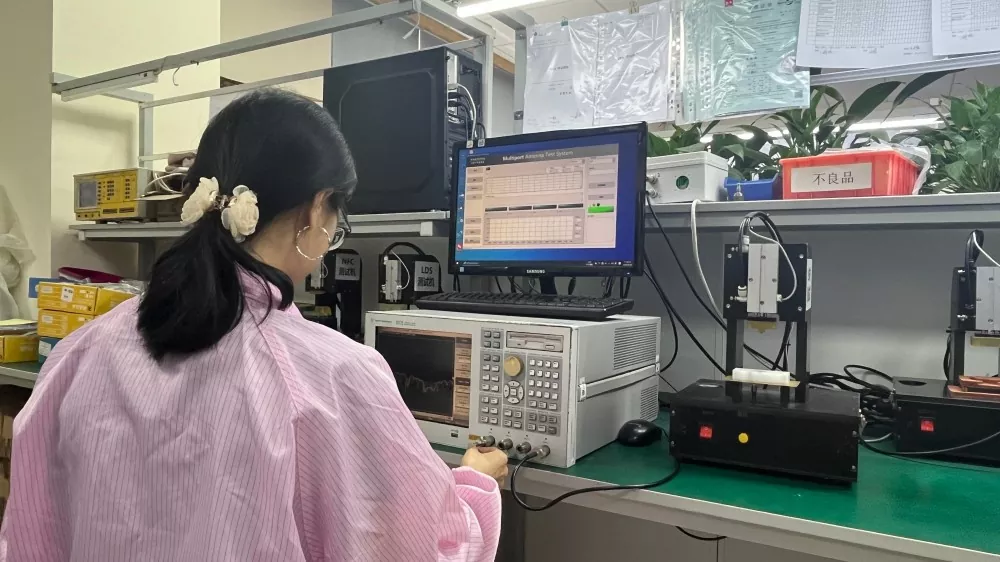

De antenne maakt gebruik van een betrouwbaar PI-flexibel substraat en is gemonteerd met industriële lijm, waardoor deze geschikt is voor compacte apparaatstructuren. Alle producten ondergaan volledige OTA-simulatietests in echovrije kamers om operationele omgevingen in de echte wereld na te bootsen. VNA- en OTA-testgegevens worden per productiebatch gearchiveerd en op verzoek kunnen inspectierapporten worden verstrekt.

Professionele technische definitie

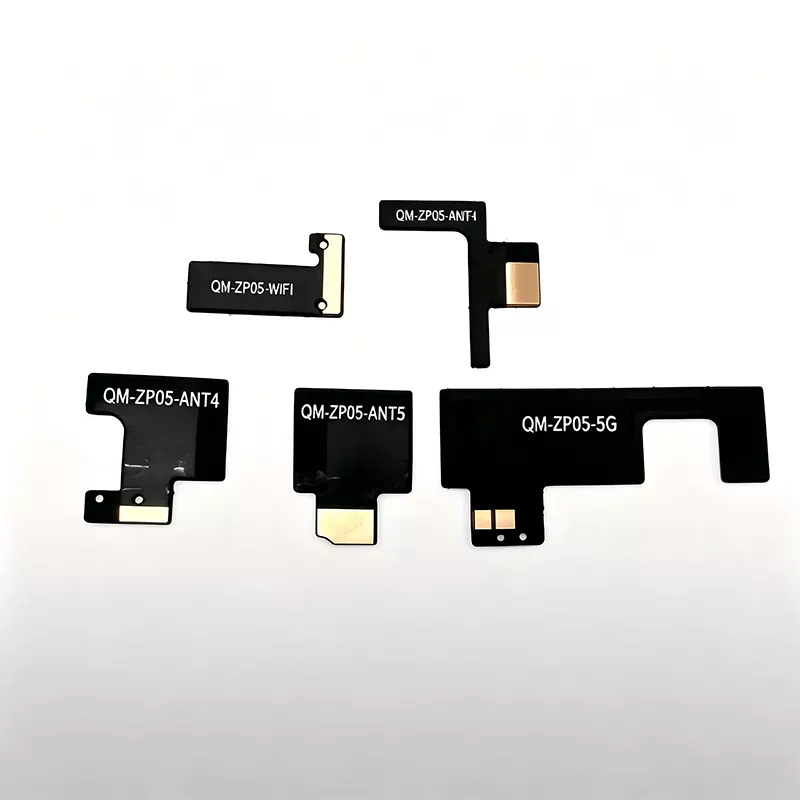

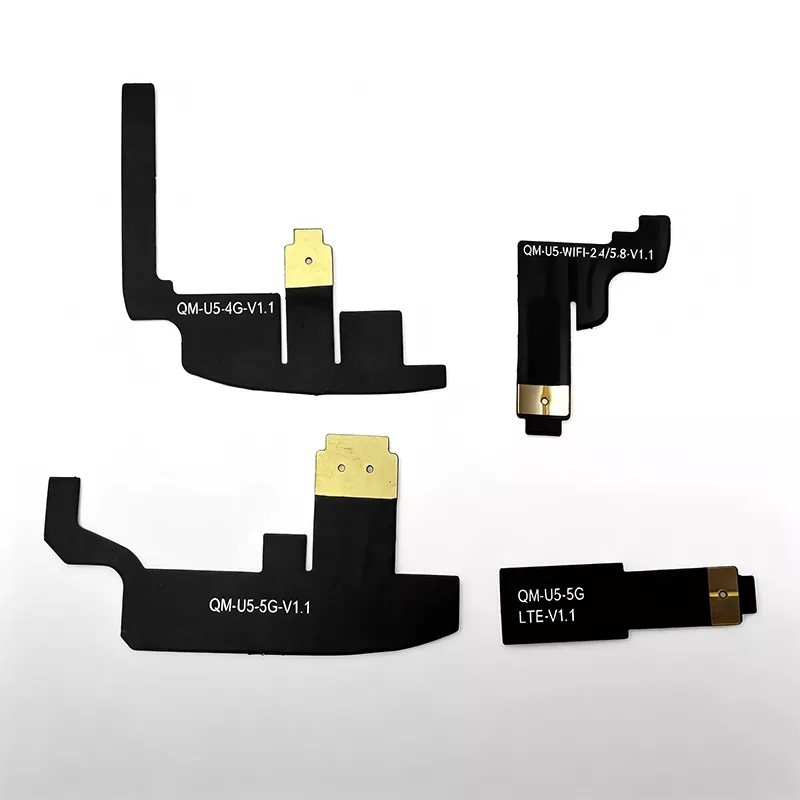

Onze op het lichaam gedragen camera 4G/5G-antenne is een breedband PIFA FPC flexibele ingebouwde Sub6G-antenne. Het ondersteunt LTE-banden B1/B3/B5/B8/B20/B38/B40 en mainstream 5G Sub6G-banden N41/N78/N79. De antenne maakt gebruik van een trillingsbestendig, zoutsproeibestendig, zeer buigbaar PI-filmsubstraat, gecombineerd met industriële dubbelzijdige kleefstof voor hoge temperaturen en U.FL/IPEX RF-toevoerlijn, waardoor deze ideaal is voor interne installatie in op het lichaam gedragen camera's.

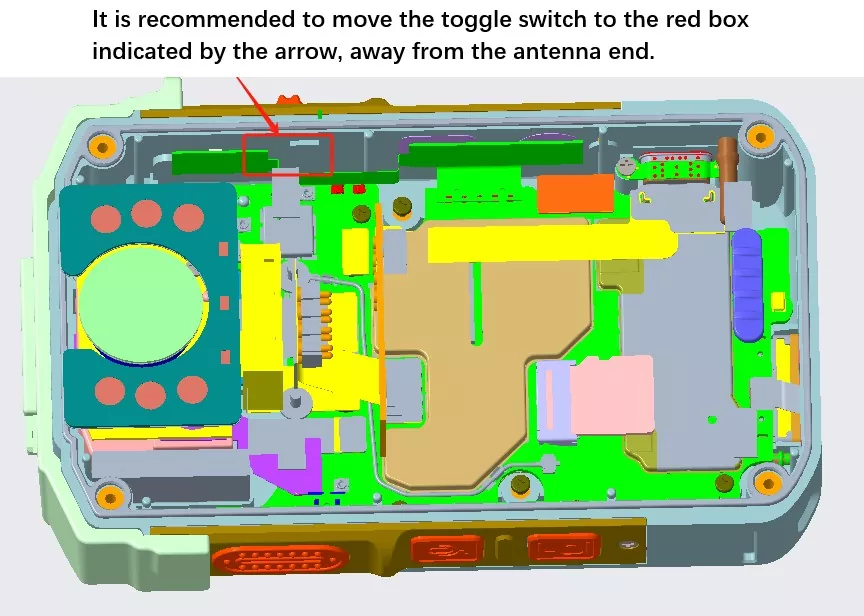

In tegenstelling tot conventionele IoT FPC-antennes omvat de ontwerpfase een volledige 3D-simulatie van het systeem, inclusief de metalen behuizing, de lithiumbatterij, de camerabeugel, het moederbordschild en het fantoommodel van het menselijk lichaam in de simulatieomgeving.

Vooraf afgestemd met een impedantie van 50 Ω in de fabriek en tegelijkertijd onderworpen aan tests op het gebied van vallen, temperatuurwisselingen, zoutnevel en vochtigheidsbetrouwbaarheid. Dit vermindert de werklast voor de systeemintegratie van de klant en verkort de ontwikkelingscyclus voor hardwareprojecten voor de politie.

Compleet werkingsprincipe van antenne

De gehele antenne bestaat uit een FPC-stralingsgeleider, een industriële lijmlaag, een U.FL coaxiale feeder en een RF-matchingnetwerk op het moederbord, waardoor bidirectionele conversie van hoogfrequente elektromagnetische golven mogelijk is om 4G/5G cellulaire signaaloverdracht en -ontvangst te bereiken.

Tijdens de transmissie zet de communicatiemodule van de recorder videostreams, SOS-waarschuwingen en locatiegegevens om in hoogfrequente elektrische signalen, die via een coaxkabel naar de FPC-resonantiestructuur worden verzonden. Deze signalen worden vervolgens omgezet in 4G/5G elektromagnetische golven voor externe straling, waarbij bewijsinformatie naar het basisstation wordt verzonden.

Tijdens ontvangst vangt de antenne elektromagnetische golven van het basisstation op en zet deze om in elektrische signalen, die vervolgens terug naar de module worden verzonden om de planningsopdracht en de ontvangst van parameters op afstand te voltooien.

Om RF-verlies veroorzaakt door slijtage op de menselijke rug te compenseren, worden de prestaties verbeterd door simulatie in een echovrije kamer met behulp van een fantoommodel van het menselijk lichaam, wat resulteert in een verbetering van 22,8 dB in de TIS-ontvangstgevoeligheid vergeleken met conventionele FPC-antennes. Onder gesimuleerde draagomstandigheden is de efficiëntie van een standaardantenne voor LTE B8 slechts 40,46%, terwijl de antenne van Qianmu ≥52% haalt voor LTE lage frequentie en ≥47% voor 5G N78. Elke batch wordt bemonsterd en opnieuw getest met VNA, waarbij testcurven en productiegegevens worden gearchiveerd voor klantverificatie.

Compatibele apparaten en accessoires

Compatibel met eindapparaten

1. Openbare veiligheids- en verkeerspolitie 4G / 5G High-Definition lichaamscamera voor wetshandhaving

2. Lichaamscamera voor het verzamelen van audiovisueel bewijsmateriaal in stadsbeheer, wegbeheer en brandweer

3. Explosieveilige, intrinsiek veilige wetshandhavingsrecorder voor de chemische en mijnbouwindustrie

4. Stroominspectie Opnameterminal voor enkele soldaat

5. Overzeese export van 4G/5G wetshandhavingsapparaat voor één soldaat

Compatibele communicatiemodule

- 4G LTE Cat.1 / Cat.4 communicatiemodule 5G Sub-6GHz binnenlandse/geïmporteerde communicatiemodule 4G+5G+WiFi multi-mode geïntegreerde communicatiemodule

Door de fabriek geleverde materialen voor productie

U. FL/IPEX-coaxkabels van verschillende lengtes, versterkte stalen platen en een hoge temperatuur, zoutbestendige industriële zelfklevende achterkant. Aanpasbare kabellengte en connectorspecificaties op basis van het moederbordontwerp om secundaire verwerking voor klanten te minimaliseren.

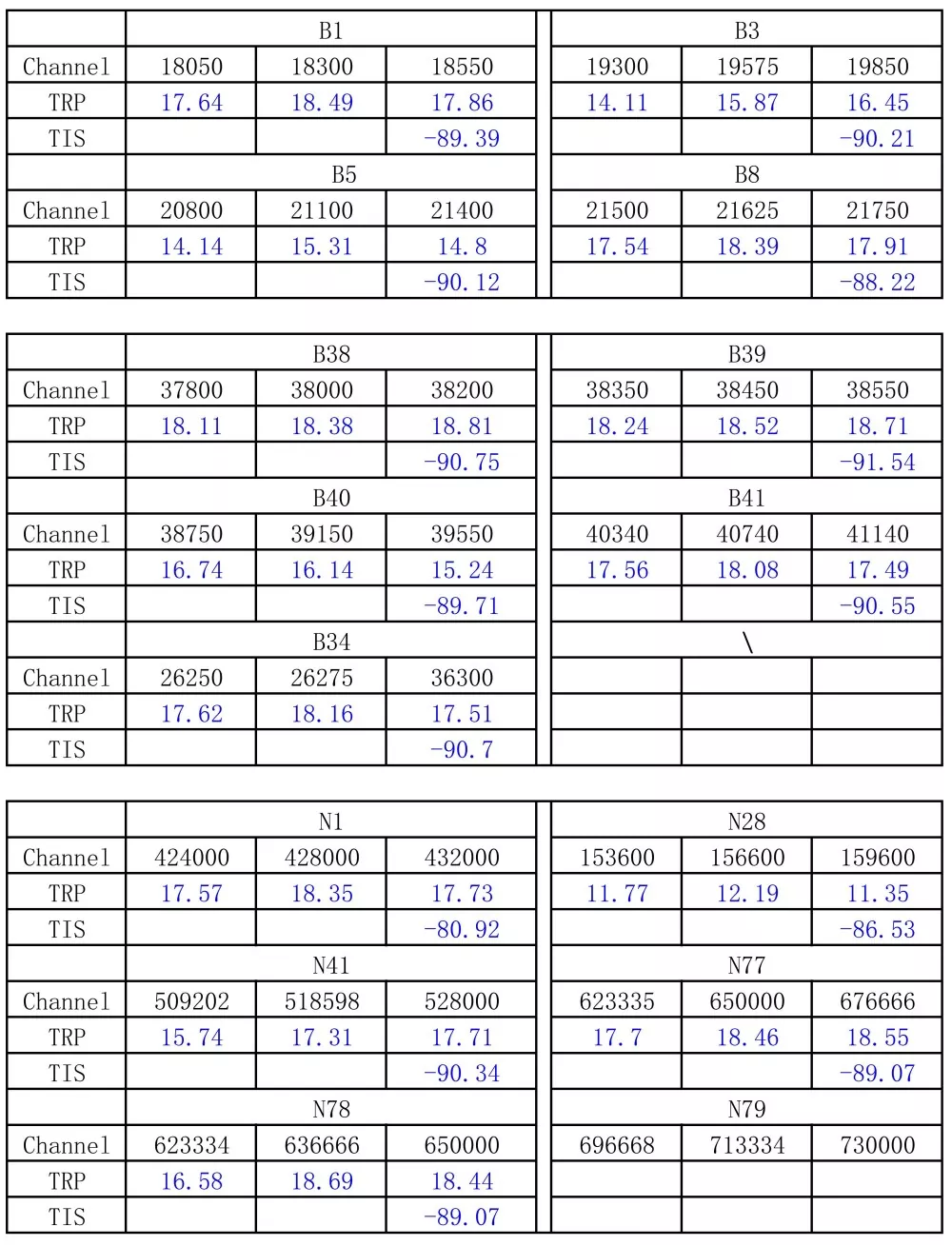

Technische specificaties

Gids voor aanschaf en selectie van antennes

1. Focus op meetgegevens uit de echte wereld van complete apparaten die op het lichaam worden gedragen, in plaats van uitsluitend te vertrouwen op parameters in de vrije ruimte. Typische gegevensbladen van fabrikanten geven metingen aan kale planken; de prestaties gaan aanzienlijk achteruit als ze eenmaal in de behuizing van het apparaat zijn geïnstalleerd en versleten zijn. Vraag bij aanschaf altijd om volledige VNA/OTA-testrapporten van het systeem en vertrouw niet uitsluitend op theoretische specificaties.

2. Geef prioriteit aan het selecteren van een bronfabriek met ervaring in de massaproductie van wetshandhavingsapparatuur voor één soldaat. De uitdagingen van apparaten met één soldaat liggen in het omgaan met interferentie van metalen behuizingen en batterijen, menselijke lichaamsslijtage en ruwe omgevingen. Fabrieken met eerdere projectervaring kunnen vroegtijdig structurele en PCB-aanbevelingen geven, waardoor de noodzaak voor matrijsaanpassingen en herbewerking wordt verminderd.

3. Maak onderscheid tussen binnenlandse en internationale frequentiebanden en definieer duidelijk de betrouwbaarheidstestnormen. Voor binnenlandse projecten: bevestig LTE B1/B3/B5/B8/B20 en 5G N41/N78/N79; bevestig voor exportprojecten de overeenkomstige overzeese frequentiebanden. Vereist voltooiing van druppel-, zoutsproei- en bemonsteringstests bij hoge/lage temperaturen. Antennes van consumentenkwaliteit kunnen niet voldoen aan de eisen voor politieveldoperaties.

4. Waardeer RF-technische diensten en vermijd louter prijsvergelijking. Projectontwikkeling wordt vaak geconfronteerd met interferentie, frequentieafwijkingen en verminderde draagprestaties. Tussenpersonen hebben geen technische mogelijkheden op het gebied van RF; geef prioriteit aan fabrikanten die lay-outaanbevelingen kunnen geven en kunnen helpen bij het oplossen van volledige systeemstoringen.

Waarom kiezen voor Shenzhen Qianmu-communicatie

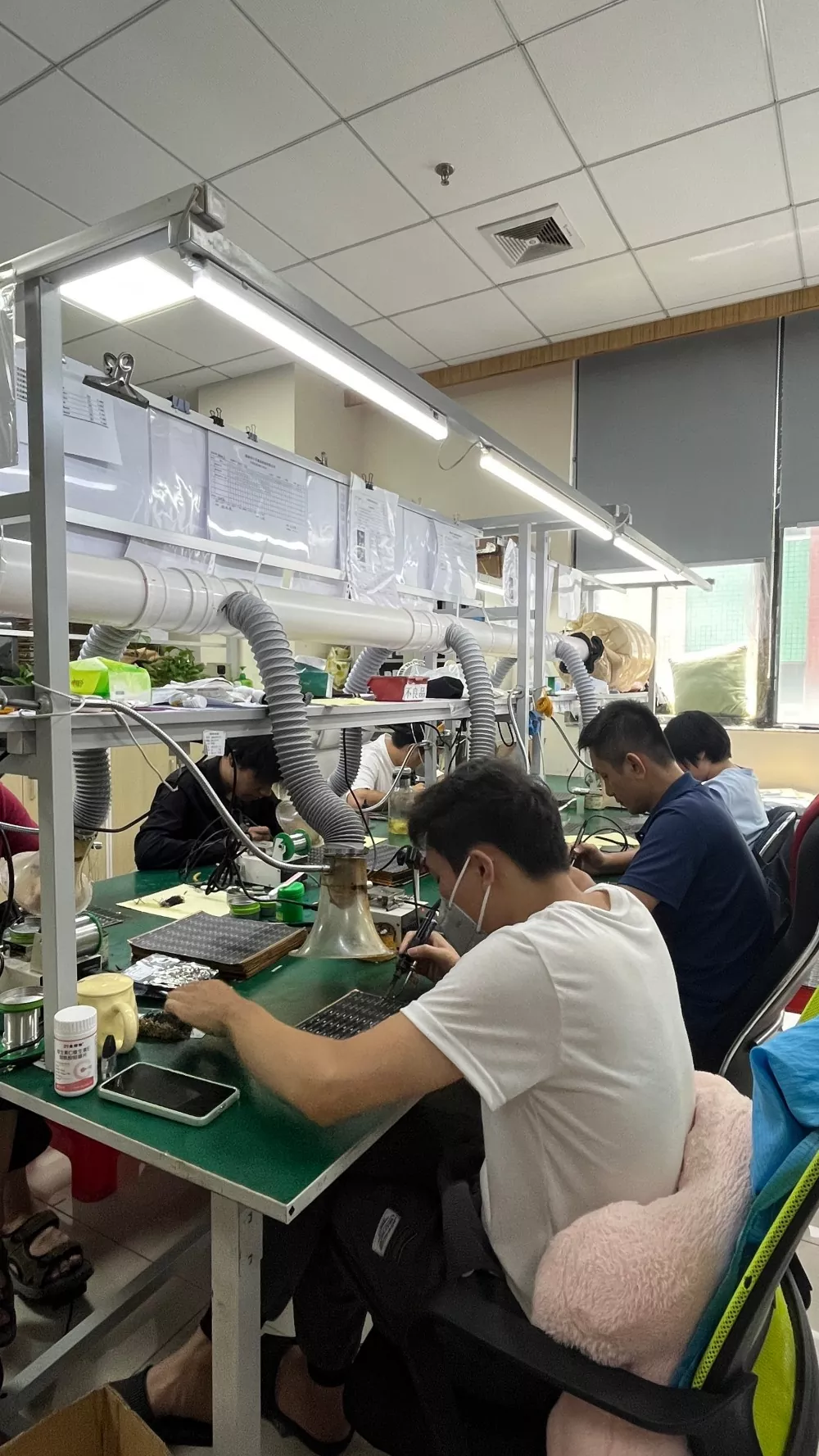

1. Rechtstreekse levering vanuit de bronfabriek, zonder toeslagen van tussenpersonen. De interne productielijn verzorgt het FPC-snijden, versterken, lijmen en volledige elektrische inspectie. Concurrerende prijzen voor bulkbestellingen, ondersteunde raamwerklevering op lange termijn, geschikt voor aanbestedingsprojecten voor politie-inkoop.

2. We zijn gespecialiseerd in uitrusting voor individuele soldaten, zijn nauw betrokken geweest bij R&D in een vroeg stadium en beschikken over uitgebreide ervaring met massaproductie en inzet van verschillende op het lichaam gedragen camera's en terminals voor individuele soldaten. Voor nieuwe projecten kunnen we 3D-ontwerpen ontvangen, oplossingen voor de antenne-indeling en vrije ruimte bieden, ontwerpfouten vermijden en de kosten voor het aanpassen van de matrijs verlagen.

3. Flexibele OEM / ODM-aanpassing ondersteunt onregelmatig FPC-snijden, feederlengte, connectorspecificaties en fijnafstemming van de frequentieband; standaard monsterlevering binnen 35 werkdagen.

4. Volledige mogelijkheden voor ondersteuning van de buitenlandse handel [Tijdelijke afbeelding afbeelding: Verzameling van certificeringsdocumenten (CE, FCC, RoHS, ISO)] Het bedrijf beschikt over onafhankelijke import- en exportrechten en beschikt over volledige kwalificaties. We kunnen Engelstalige technische specificaties en testrapporten verstrekken, FOB Shenzhen-handelsvoorwaarden ondersteunen en in contact komen met buitenlandse leveranciers en kopers van beveiligingsoplossingen.

5. End-to-end technische after-sales ondersteuning: In geval van afwijkingen in het 4G/5G-signaal in het hele apparaat zullen RF-technici helpen bij het identificeren van de hoofdoorzaak (antenne, structuur of module) zonder het probleem haastig toe te schrijven aan antenneproblemen. Er wordt voortdurend technisch samengewerkt tijdens het testen van monsters, de pilotproductie en de massaproductiefasen.

Veelgestelde vragen

Vraag 1: Kan de 4G/5G-antenne van de op het lichaam gedragen camera worden gedeeld met de Wi-Fi-module?

A: Deze antenne is ontworpen voor 4G LTE/5G Sub6G mobiele banden. Als Wi-Fi-functionaliteit vereist is, wordt aanbevolen een afzonderlijke Wi-Fi-antenne te configureren, omdat het delen van dezelfde antenne interferentie kan veroorzaken en de prestaties van de mobiele communicatie kan verslechteren.

Vraag 2: De op het lichaam gedragen camera heeft een onregelmatige interne holte; Ondersteunt de antenne op maat snijden om in dergelijke vormen te passen?

A: Ondersteunt op maat snijden. De klant levert 3D-tekeningen van de behuizing en wij beoordelen de beschikbare ruimte om een ​​vormontwerp voor te stellen, prototypes te voltooien en praktijktesten uit te voeren op de volledige pasvorm van het apparaat.

Vraag 3: Zijn er naast het gebruik van zelfklevende achterkant nog andere manieren om een ​​FPC-antenne te bevestigen?

A: Voor massaproductie van op het lichaam gedragen camera's met compacte behuizingen is industriële lijmverbinding de gangbare methode. ZIF-connectoren nemen veel ruimte in beslag en worden zelden gebruikt; Het is ten strengste verboden om schroeven over het gebied van de antennegeleider te klemmen, omdat dit de antenne kan beschadigen en bij een botsing tot defecten kan leiden.

Vraag 4: Is een slecht 4G/5G-signaal op een op het lichaam gedragen camera altijd te wijten aan problemen met de antennekwaliteit?

Antwoord: Niet noodzakelijkerwijs. De meeste signaalproblemen komen voort uit onvoldoende ruimte, antennes die dicht bij metalen interferentiebronnen staan, losse connectoren of een gebrek aan menselijke lichaamssimulatie. Ingenieurs kunnen de bedrijfsomstandigheden reproduceren om de oorzaak van het probleem nauwkeurig te identificeren.

Vraag 5: Wordt fabriekscontrole ondersteund? Kunnen kwalificatiedocumenten aan derden worden verstrekt?

A: Fabrieksaudits ter plaatse worden op afspraak ondersteund. Er zijn elektronische versies van ISO-, RoHS-, CE-, FCC- en batchtestrapporten beschikbaar; voor aanbestedingen bij de politie kunnen gestempelde papieren exemplaren worden verstrekt.
