Antenne voor plafondmontage

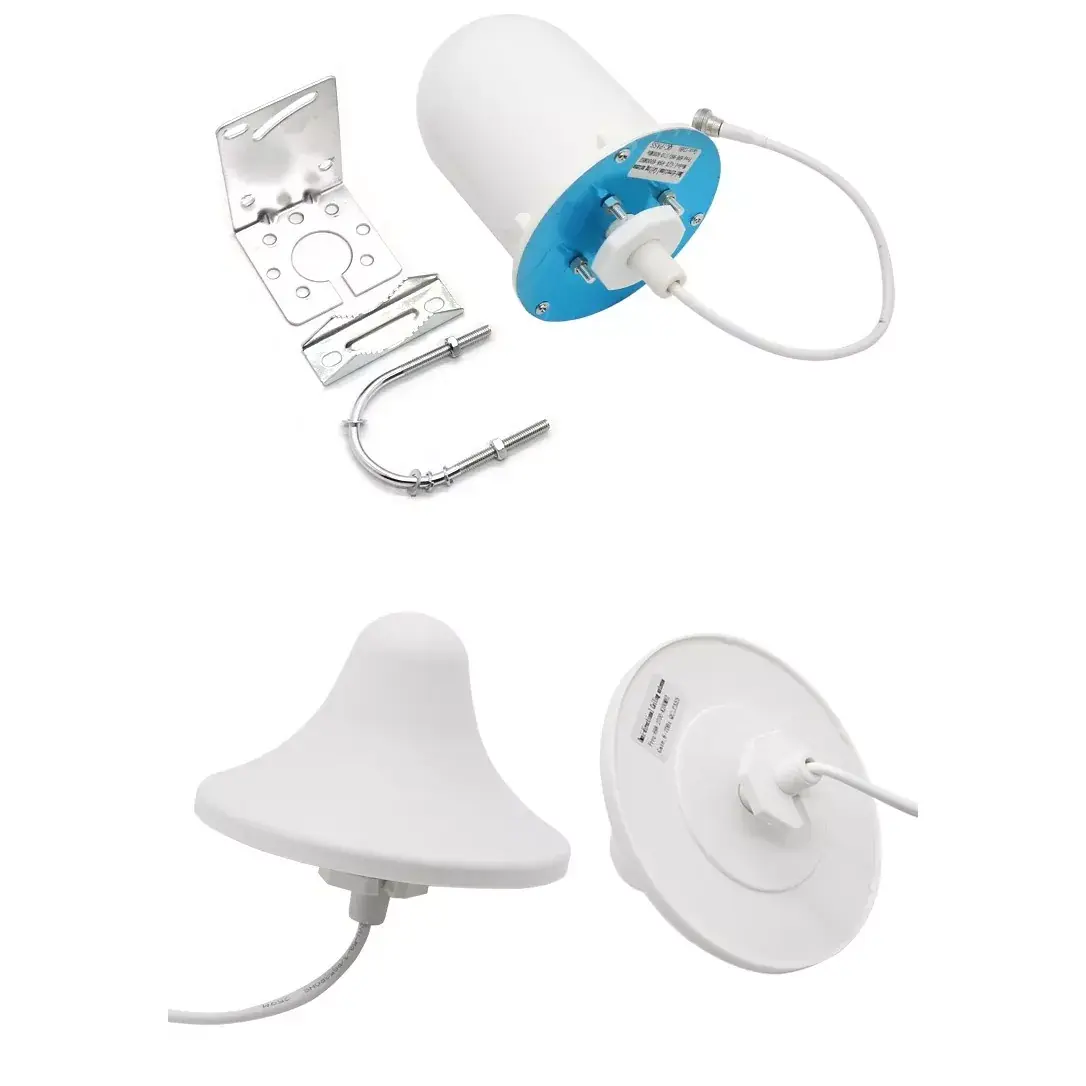

Plafondmontageantennes zijn aan het plafond gemonteerde omnidirectionele radiofrequentieantennes voor binnenshuis. De zelfontwikkelde plafondantenne van Qianmu Communication heeft een geïntegreerd rond plafondontwerp, met nauwkeurige puur koperen oscillatoren en sterk geïsoleerde reflectorachterplaten aan de binnenkant, en is een passieve breedbandcommunicatieantenne. Het product kan rechtstreeks in het plafond worden ingebed om een ​​uniforme signaalstraling van 360° te bereiken, rekening houdend met zowel de esthetiek van de installatie als de volledige dekkingsmogelijkheden, en is breed compatibel met WiFi binnenshuis, Bluetooth, 4G-signaalversterking en netwerksystemen voor het hele huis. De Qianmu communicatie-plafondantenne, met een puur koperen oscillator en vlamvertragend ABS-behuizingsproces, is perfect compatibel met verschillende commerciële indoor netwerkprojecten zoals hotels, kantoorgebouwen, winkelcentra, fabrieken, enz.

Werkingsprincipe

De aan het plafond gemonteerde communicatieantenne met duizend mesh zorgt voor een stabiele signaaloverdracht en -ontvangst via het dubbele mechanisme van coaxiale voedingsoscillatorstraling en bodemreflectie-aggregatie. De interne structuur is verdeeld in vier lagen: voedingsconnector, stralingsoscillator, isolatiereflector en beschermende behuizing. Elke prestatieparameter wordt gemeten in de echovrije kamer, er worden geen valse parameters gemarkeerd:

1. Breedband-oscillator-resonantieprincipe: met behulp van ringvormige omnidirectionele koperoscillatoren, die de dubbele WiFi-standaardfrequentiebanden van 2400-2500 MHZ en 5150-5850 MHZ bestrijken, is de gemeten staande golf van de frequentieband globaal ≤1,4, is er geen resonantieblinde zone in de volledige frequentieband en zal er geen situatie zijn waarin de 5G-frequentieband in sommige gebieden niet kan worden gevonden.

2. Golfconcentratie onderreflectie: Een metalen reflectieachterplaat is aan de onderkant van de antenne toegevoegd om het signaalverlies tegen te gaan dat wordt veroorzaakt door de metalen kiel aan het plafond en het aluminium plafondpaneel naar boven. De gemeten verticale neerwaartse signaalverzwakking wordt met 70% verminderd, 90% van de draadloze energie straalt de binnenruimte in en de dekkingsafstand wordt bij hetzelfde vermogen met 30% vergroot.

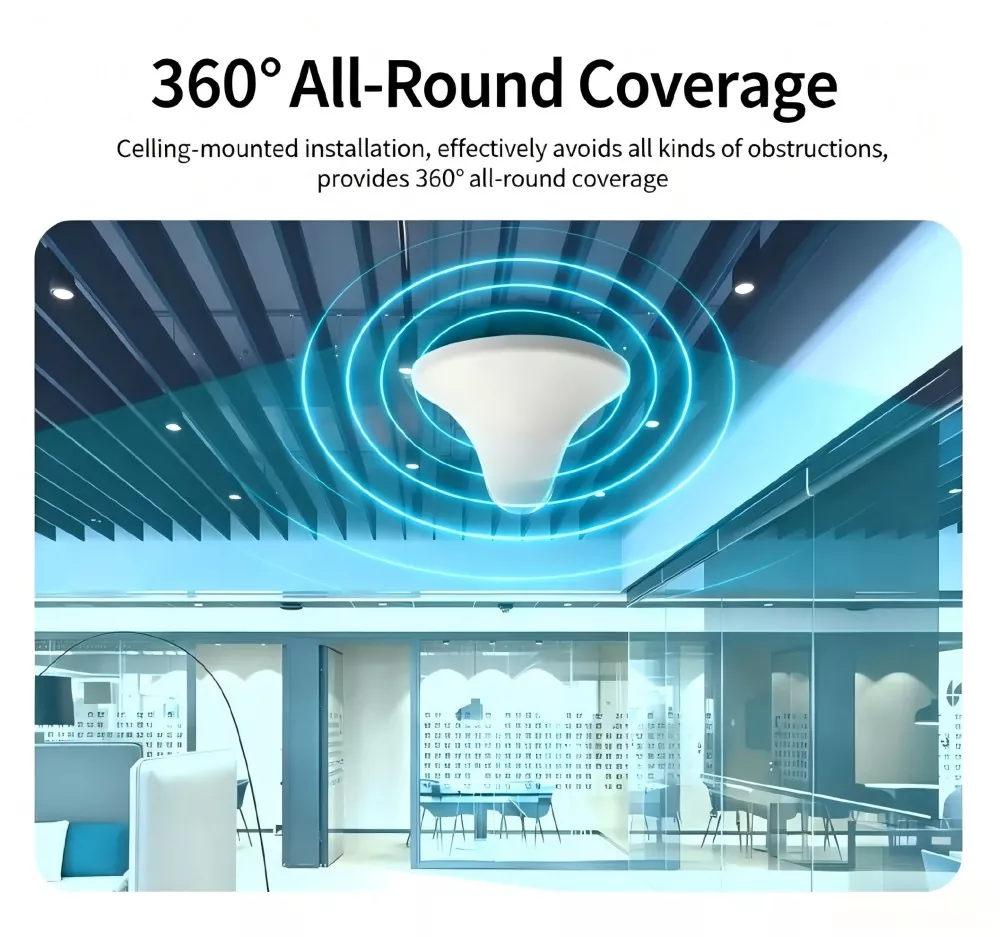

3. 360° uniform stralingsmechanisme: symmetrische lay-out van cirkelvormige oscillatoren, horizontale stralingsfluctuatie ≤1,2 dB, geen dekkingsonevenwichtsprobleem van sterk signaal aan de ene kant en geen netwerk aan de andere kant, gemeten signaalsterkteverschil binnen een straal van 10 meter niet meer dan 5 dBm.

4. Isolatie-anti-interferentiestructuurontwerp: een extra absorberende katoenen laag wordt in de behuizing toegevoegd om elektromagnetische ruis te isoleren die wordt gegenereerd door schakelaars en draden in de computerruimte boven het plafond. In dichte AP-netwerkscenario's wordt de co-frequentie-interferentie met 40% verminderd en neemt de netwerksnelheid van meerdere tegelijkertijd aangesloten gebruikers niet significant af.

5. Materiaalstructuur met grote temperatuurstabiliteit: vlamvertragende ABS-behuizing + volledig koperen oscillator, getest gedurende 72 uur veroudering bij hoge en lage temperaturen van -30 °C tot +65 °C, oscillator geen oxidatie, frequentieafwijkingsfout ≤ ± 3 MHz, prestaties nemen niet af bij langdurige hoge temperaturen van een gesloten plafond.

Compatibel met ondersteunende apparatuur

Deze aan het plafond gemonteerde antenne is compatibel met de overgrote meerderheid van draadloze communicatieapparaten voor binnenshuis die op de markt verkrijgbaar zijn. Technische wijzigingen vereisen geen extra adapteraccessoires en kunnen direct worden aangesloten voor gebruik:

1. Commerciële draadloze apparaten: Enterprise dual-band draadloos AP, krachtige WiFi-router, hotel AC draadloze controller, aan het plafond gemonteerde draadloze router

2. Signaalverbeteringsapparatuur: 2.4G/5G-signaalversterker, 4G/5G micro-basisstation voor binnen, signaalversterker voor mobiele telefoons, Bluetooth-versterkingsgateway

3. IoT-netwerkapparatuur: Bluetooth-gateway, LoRa-basisstation voor binnencollectie, industriële 2.4G-sensorgateway, campus iot centrale besturingshost

4. Zwakke stroom technische accessoires: radiofrequentie-stroomverdeler, koppeling, binnenvoeding, zwakstroomdoosnetwerkuitbreidingsmodule

Volledige installatie- en gebruikshandleiding

(1) Kernpunten voor planning voorafgaand aan de installatie

1. Locatieplanning: In open ruimtes heeft elke plafondantenne een effectieve dekkingsradius van 8-12 meter. In hotelkamers met veel scheidingswanden wordt elke 6-8 meter een antenne geplaatst.

2. Vermijden van plafonds: Installeer om metalen buizen, sterke elektrische kabels en schakelapparatuur in het plafond te vermijden om elektromagnetische interferentie te verminderen;

3. Bedradingsvereisten: Gebruik standaard RF-feeders van 50 Ω, waarbij elke feederlengte binnen 15 meter wordt geregeld om overmatig signaalverlies te voorkomen.

(2) Stapsgewijs proces voor plafondmontage

1. Boren: Maak een rond gat met een diameter van 30 mm in het gipsplaat/aluminium plafond via de radiofrequentietoevoer;

2. Bedrading: Sluit het ene uiteinde van de feeder aan op de SMA-interface aan de achterkant van de aan het plafond gemonteerde antenne en draai deze vast om losraken te voorkomen;

3. Bevestiging: Duw het hoofdgedeelte van de antenne van onder het plafond in het gat, met de achterkant op het plafondpaneel, waardoor het automatisch wordt vergrendeld en bevestigd;

4. Docking aan de achterkant: sluit het andere uiteinde van de feeder aan op het draadloze toegangspunt, de RF-poort van de signaalversterker en schakel het apparaat in;

5. Feitelijke meting en acceptatie: Gebruik een signaaltester om de signaalsterkte van het dekkingsgebied te testen. Het bereik van -40 tot -70 DBM wordt als gekwalificeerde dekking beschouwd.

(3) Aantekeningen na onderhoud

1. Controleer elke zes maanden op losse antenneclips en geoxideerde voedingsverbindingen;

2. In vochtige kelders en keukens dient u de behuizing elk jaar te verwijderen en schoon te maken om stof te verwijderen om te voorkomen dat stofophoping de stralingsefficiëntie beïnvloedt;

3. Stapel geen metalen platen of draden boven de antenne. Hierdoor wordt het draadloze dekkingsbereik aanzienlijk beperkt.

Veelgestelde vragen Veelgestelde vragen

Vraag 1: Met welke apparaten is deze plafondantenne compatibel?

A1: De Qianmu communicatie-plafondantenne is compatibel met de overgrote meerderheid van 50Ω RF-interfaceapparaten zoals dual-band draadloze aps, krachtige WiFi-signaalversterkers, 4G micro-basisstations voor binnenshuis, enz. Hij kan direct worden afgestemd op commerciële draadloze dekkingsprojecten in hotels en kantoorgebouwen.

Vraag 2: Heeft u professioneel gereedschap nodig voor het installeren van een plafondmontageantenne? Kan één persoon het werk doen?

A2: Er zijn geen complexe gereedschappen vereist. Er is slechts een kleine elektrische boormachine nodig om gaten te maken en de klikconstructie zit vast. Eén persoon kan de installatie van één plafondantenne in 5 minuten voltooien. Het product wordt geleverd met een installatiehandleiding en zelfs bouwvakkers zonder voorafgaande ervaring kunnen de bedieningsstappen begrijpen.

Vraag 3: Kunnen de antenne-interface, het shell-LOGO en de verpakking worden aangepast?

A3: Volledig aanpasbaar. Als bronfabriek kunnen we indien nodig alle soorten RF-interfaces van SMA/N/BNC vervangen, zeefdruk van het LOGO van het klantmerk op de schaal ondersteunen, op maat gemaakte neutrale exportverpakkingen, kleurendoosverpakkingen en over de minimale bestelhoeveelheid voor aangepaste OEM / ODM-bestellingen kan worden onderhandeld.

Vraag 4: Hoe kunnen we de werkelijke dekkingsafstand van de aan het plafond gemonteerde antenne bevestigen? Kunnen wij de meetgegevens aanleveren?

A4: Ja. Elke partij plafondantennes wordt geleverd met een echovrij kamertestrapport op radiofrequentie, samen met on-site dekkingstestvideo en signaalsterktegegevens voor verschillende binnenlandse hotels en kantoorgebouwen. Alle parameters zijn reëel en verifieerbaar, en klanten kunnen monsters terugsturen voor zelftesten en vergelijking.
