Spotlight-antenne

De spotlight-antenne, ook wel decoratieve spotlight-type of gecamoufleerde schijnwerper-basisstationantenne genoemd, is een gerichte externe communicatieantenne voor buitengebruik. De behuizing reproduceert nauwkeurig het ontwerp van schijnwerpers voor buitenverlichting, waarbij 4G/5G RF-stralingseenheden in de lampbehuizing zijn geïntegreerd om signaaloverdracht en -ontvangst te combineren met verbetering van het stadslandschap. Het elimineert de noodzaak voor extra signaaltorens en kan worden geïnstalleerd op daken, gevels van gebouwen of platforms, waardoor veelvoorkomende problemen zoals visuele opdringerigheid en eigendomsbeperkingen op de toegang tot constructies die verband houden met traditionele antennes, fundamenteel worden opgelost. Deze antenne van Qianmu Communications is een breedband dubbelgepolariseerde directionele basisstationantenne, die dient als een RF-kerncomponent die speciaal is ontworpen voor samenwerkingsprojecten met diepe dekking binnen en buiten. In tegenstelling tot eenvoudige imitaties die op de markt verkrijgbaar zijn, is onze antenne voorzien van geoptimaliseerde elektromagnetische isolatie binnen de holtestructuur, waardoor wordt gegarandeerd dat de lampbehuizing de RF-straling niet blokkeert. Het levert zowel een uitstekende camouflage-esthetiek als hoge RF-prestaties, waardoor het geschikt is voor upgradeprojecten voor de communicatie-infrastructuur over de hele wereld.

Werkingsprincipe

1. Basisprincipes van signaaloverdracht en -ontvangst

De gehele spotlight-antenne bestaat uit vier kerncomponenten: de RF-stralingseenheid, een metalen reflecterend achterpaneel, een waterdichte camouflagebehuizing en dubbele N-type connectoren.

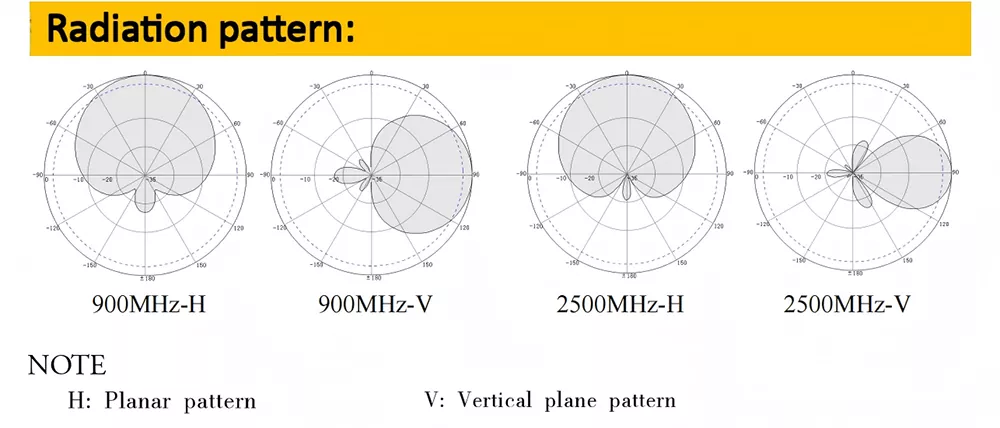

①Signaaloverdracht: het RRU-apparaat voert radiofrequentie-elektrische signalen uit, die via twee N-K-connectoren worden verzonden naar de interne aluminium stralingselementen in de antenne. Deze signalen worden door resonantieholtes omgezet in elektromagnetische golven in het bereik van 698-3600 MHz en vervolgens naar buiten gestraald door een horizontaal gerichte straal van 65°, die nauwkeurig de vloeren van het doelgebouw bedekt.

②Signaalontvangst: Stroomopwaartse elektromagnetische golven die worden uitgezonden door mobiele telefoons en IoT-apparaten in het gebouw worden omnidirectioneel opgevangen door de antenne. De reflector verzamelt en filtert interferentiesignalen uit, waardoor de elektromagnetische golven worden omgezet in elektrische signalen die worden teruggestuurd naar de apparatuur van het basisstation, waardoor de bidirectionele communicatie wordt voltooid.

2. Camouflageschaal met geoptimaliseerde kern voor signaaldemping

De meeste goedkope antennes maken gebruik van standaard plastic behuizingen, wat resulteert in een RF-verlies van meer dan 15%, wat leidt tot zwakke signalen en trage netwerksnelheden aan de celranden. Qianmu Communications' Factory heeft onafhankelijk een aangepaste UABS transparante golfbehuizing ontwikkeld, waarbij laboratoriummetingen een RF-verlies van slechts 6,2% aantonen. Gecombineerd met een gelaagde aluminium stralingsarray vermijdt het het afschermende effect dat wordt veroorzaakt door metalen beugels in conventionele behuizingen, waardoor onder dezelfde omstandigheden een toename van 30% in de downlink-netwerksnelheid wordt bereikt. Ruwe meetgegevens van vectornetwerkanalysatoren zijn op aanvraag beschikbaar.

Technische specificaties

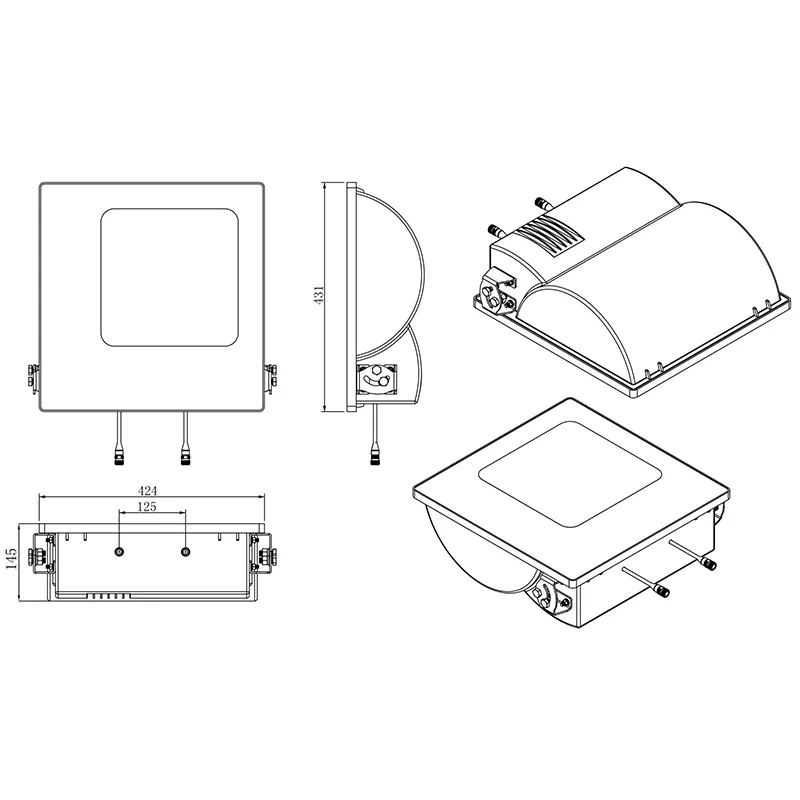

Mechanische structurele parameters

Aankoop- en selectiegids

1. Geef prioriteit aan het bevestigen van de frequentiebanddekking. Voor de reguliere 5G 3,5GHz-band in China is het essentieel om breedband-spotantennes te selecteren die 1710-3600MHz ondersteunen. Oudere antennes met een maximum van 2700 MHz kunnen de huidige 5G-netwerken niet ondersteunen en zullen later volledig moeten worden vervangen, waardoor de projectkosten aanzienlijk stijgen.

2. Controleer de werkelijke RF-parameters en wijs misleidende specificaties af. Vraag leveranciers vóór de aankoop om gemeten vectornetwerkanalysatorcurven voor hetzelfde model, waarbij de nadruk ligt op het verifiëren van drie belangrijke indicatoren: versterking, VSWR en voor-naar-achter-verhouding. Goedkope producten op de markt overschatten vaak de winst, wat resulteert in een daadwerkelijke dekkingsafstand die met meer dan 40% wordt verminderd.

3. Nadruk op bescherming buitenshuis en materialen: In kustgebieden met frequente regen en tyfoons moeten gegoten aluminium vibrators in combinatie met weerbestendige UABS-behuizingen worden gebruikt. Trilmotoren van dunne ijzeren platen en gewone plastic behuizingen zullen na 1-2 jaar last krijgen van corrosie en binnendringend water, wat na verloop van tijd tot extreem hoge onderhoudskosten zal leiden.

4. Selecteer fabrikanten met interne R&D- en productiemogelijkheden. Tussenpersonen ontberen onderzoek en ontwikkeling, kwaliteitscontrole en kunnen geen maatwerk, testrapporten of technische ondersteuning na verkoop bieden. Directe verbinding met originele fabrikanten maakt gesynchroniseerde levering van hulpmaterialen, aangepaste parameters, snelle after-sales service en stabiele levering voor bestellingen van grote volumes mogelijk.

Veelgestelde vragen

Vraag 1: Welke communicatiefrequentiebanden dekt deze spotlight-antenne volledig? Ondersteunt het 5G?

A: De antenne werkt over de frequentiebanden 698-960 MHz en 1710-3600 MHz, volledig compatibel met alle banden van 2G GSM, 3G UMTS en 4G LTE. Het ondersteunt de reguliere binnenlandse 5G NR-banden N41/N78 en de belangrijkste 5G-banden in overzeese landen. Eén enkele implementatie maakt collaboratieve 4G+5G-dekking mogelijk zonder de noodzaak van gefaseerde vervanging van de antenne.

Q2: Ondersteunt het OEM/ODM-aanpassing? Welke parameters kunnen worden gewijzigd?

A: Als fabriek bij de bron bieden wij volledige maatwerkdiensten: instelbare antenneversterking, straalbreedte, connectortype (N/4.3-10), kleur van de behuizing en zeefdruklogo op de behuizing. Voor speciale smalbandprojecten in het buitenland kan ons R&D-team de RF-oscillator opnieuw afstemmen.

Vraag 3: Ondersteunt het bedrijf fabrieksaudits ter plaatse? Kan zij kwalificatiedocumenten verstrekken?

A: Shenzhen Qianmu Communication Technology Co., Ltd. biedt bezoekers op afspraak één dag van tevoren fabrieksrondleidingen aan, waarbij toegang wordt verleend tot de productiefaciliteit, productielijnen en het RF-laboratorium. Volledige ISO-, CE-, FCC- en RoHS-certificeringen, samen met testrapporten van derden, zijn gratis beschikbaar in elektronisch formaat; Voor biedingsdoeleinden kunnen originele gedrukte exemplaren met officiële zegels worden verstrekt.
