Hoofdtelefoon WiFi-antenne

De Headphone WiFi Antenna is een compacte, zeer aanpasbare antenne voor draadloze communicatie en dient als de kernhardware waarmee hoofdtelefoons verbinding kunnen maken met WiFi, draadloos high-definition audio kunnen verzenden, cloudgebaseerde firmware-updates kunnen uitvoeren en audio-videosynchronisatie met lage latentie kunnen bereiken. In tegenstelling tot conventionele externe antennes of standaard Bluetooth-antennes is deze speciale WiFi-hoofdtelefoonantenne speciaal geoptimaliseerd voor de krappe ruimtebeperkingen van over-ear-hoofdtelefoons, metalen behuizingafscherming, nauwsluitende slijtage die signaalobstructie veroorzaakt en complexe signaalomgevingen binnenshuis. Het beschikt over een kleinere vormfactor, sterkere anti-interferentiemogelijkheden en superieure signaalpenetratieprestaties.

Als doorgewinterde fabrikant van WiFi-hoofdtelefoonantennes zijn we afgestapt van de generieke, one-size-fits-all benadering van antenneontwerp. In plaats daarvan concentreren we ons op de unieke gebruiksscenario's van hoofdtelefoons, waarbij we lichtgewicht, zeer compatibele en stabiele speciale antenne-oplossingen ontwikkelen. Deze producten lossen op effectieve wijze algemene industriële problemen op, zoals verbroken verbindingen, vertraging, audiovervorming en zwakke signaalsterkte die doorgaans voorkomen bij standaardantennes in hoofdtelefoons. Onze antennes zijn breed compatibel met alle soorten apparaten, waaronder audiovisuele consumentenhoofdtelefoons, gaming-esports-headsets, zakelijke ruisonderdrukkende over-ear-hoofdtelefoons en educatieve luisterhoofdtelefoons.

Kernwerkprincipe

Het kernwerkprincipe van de hoofdtelefoon-wifi-antenne is gebaseerd op elektromagnetische golf-RF-conversietechnologie en resonantie-matchingprincipes, die worden geïntegreerd met het RF-circuit van het hoofdtelefoonapparaat om bidirectionele signaaloverdracht te bereiken. Het zorgt voor een hoog rendement, een laag stroomverbruik, stabiliteit en een sterk anti-interferentievermogen tijdens het hele bedrijf. Het werkproces bestaat uit twee hoofdmodules: signaaloverdracht en signaalontvangst, met duidelijke principes, volwassen technologie en nauwkeurig controleerbare prestaties.

1. Principe van signaaloverdracht: het moederbord van de oortelefoon zet audiogegevens en besturingsopdrachten om in hoogfrequente elektrische signalen, die via een nauwkeurig afgestemd impedantiecircuit naar de Wi-Fi-antenne van de oortelefoon worden verzonden. Binnenin de antenne transformeert een meerlaagse microstrip-resonante structuur de elektrische signalen in dual-band 2,4GHz/5GHz elektromagnetische golven, die omnidirectioneel uitstralen om draadloze gegevensuitwisseling tussen de oortelefoons en routers, computers of mobiele apparaten mogelijk te maken.

2. Signaalontvangstprincipe: De WiFi-elektromagnetische golfsignalen die door externe apparaten worden uitgezonden, worden volledig opgevangen door de WiFi-antenne van de oortelefoon. Deze signalen passeren een resonantieholte in de antenne, die de overeenkomstige frequentieband filtert en ruisinterferentie verwijdert. De elektromagnetische golven worden vervolgens weer omgezet in hoogfrequente elektrische signalen en verzonden naar de decoderingschip van de oortelefoon, waar audio- en gegevensopdrachten worden ontvangen en gedecodeerd.

We hebben de indeling van de antenneruimte en de polarisatiemethode geoptimaliseerd om signaalafschermingsproblemen aan te pakken die worden veroorzaakt door metalen hoofdbanden, batterijen en audiodrivers in hoofdtelefoons. Hierdoor kan de antenne een hoge stralingsefficiëntie behouden, zelfs binnen een compacte, gesloten behuizing, waarbij een gemeten signaalverliespercentage van minder dan 8% wordt bereikt, wat aanzienlijk beter presteert dan standaard industriële antennebenchmarks.

Compatibel apparaatassortiment

Als professionele leverancier van WiFi-antennes voor hoofdtelefoons bieden onze producten uitstekende compatibiliteit en ondersteunen ze 99% van de draadloze over-ear-hoofdtelefoons die momenteel op de markt zijn. Ze bestrijken een breed scala aan scenario's en apparaatcategorieën. De compatibele modellen worden hieronder vermeld:

• Gamingheadset: ondersteunt WiFi 6-netwerken met lage latentie, compatibel met pc- en console-gamingapparaten voor gesynchroniseerde audio en video

• Audiovisuele hoofdtelefoons met hoge definitie: draadloze HiFi-oortelefoons voor thuis, audiovisuele hoofdtelefoons met ruisonderdrukking en thuisbioscoopcompatibele hoofdtelefoons

• Zakelijke kantoorhoofdtelefoons: draadloze hoofdtelefoons voor vergaderingen op afstand, ruisonderdrukkende kantoorhoofdtelefoons en hoofdtelefoons ontworpen voor online lessen

• Educatieve headset: hoofdtelefoon voor luistertraining op de campus, draadloze headsets voor online lesgeven

• Slimme draagbare hoofddeksels: slimme hoofdtelefoons met Wi-Fi-connectiviteit en meeslepende VR-compatibele audiohoofdtelefoons

• Industriële headset: draadloze headsets voor werkplaatscommunicatie en ruisonderdrukkende WiFi-headsets voor apparatuurinspectie

Aangepaste WiFi-antennes voor hoofdtelefoons kunnen ook worden ontworpen op basis van de moederbordafmetingen, de chassisstructuur en de frequentiebandvereisten van het apparaat van de klant, en ondersteunen gepersonaliseerde configuraties zoals niet-standaardformaten, speciale impedanties en gerichte straling, waardoor wordt voldaan aan de uiteenlopende productiebehoeften van verschillende fabrikanten.

Differentiatie voordeel

Veel voorkomende hoofdtelefoonantennes op de markt hebben vaak last van zwakke signalen, frequente verbroken verbindingen, hoge latentie, grote afmetingen en gevoeligheid voor interferentie. Als toonaangevende fabrikant van WiFi-koptelefoonantennes hebben we onze producten herhaaldelijk geoptimaliseerd om deze pijnpunten in de sector aan te pakken, waarbij we vijf kernvoordelen bieden: de prestaties in de echte wereld presteren aanzienlijk beter dan die van de concurrentie.

Dual-band volledige dekking, naadloze transmissie zonder vertraging

1. Ondersteunt dual-band Wi-Fi-transmissie op 2,4 GHz en 5 GHz, compatibel met Wi-Fi 4/5/6-protocollen. De 2,4GHz-band biedt een sterke muurpenetratie, ideaal voor thuis- en kantoorgebruik over lange afstanden; de 5GHz-band biedt een hogere bandbreedte en minder interferentie, waardoor een lage video- en audio-overdrachtslatentie van slechts 15 ms wordt bereikt bij tests in de echte wereld, waardoor volledig wordt voldaan aan de veeleisende eisen van gaming en high-definition multimedia, waardoor audiovertraging en audio-videosynchronisatieproblemen worden geëlimineerd.

2. Compact en slank ontwerp, past naadloos zonder druk uit te oefenen op het apparaat

Door gebruik te maken van de meerlaagse keramische integratietechnologie van LTCC heeft de antenne een totale dikte van slechts 0,8 mm, waardoor hij compact is en geen grote vrije ruimte in beslag neemt. Het past perfect in de beperkte interne ruimte van een hoofdtelefoon zonder ruimte in beslag te nemen voor batterijen, moederborden of audiodrivers, en voegt geen extra gewicht toe aan het apparaat, waardoor een lichtgewicht draagervaring wordt gegarandeerd.

3. Uitstekend anti-interferentievermogen en sterke signaalstabiliteit

Geoptimaliseerde antennestralingshoek en afschermingsstructuur om signaalinterferentie veroorzaakt door de metalen behuizing, lithiumbatterij en luidsprekereenheid van de hoofdtelefoon effectief te voorkomen. Bij tests in de praktijk onder complexe elektromagnetische omgevingen (zoals connectiviteit met meerdere apparaten en scenario's met dichte routers) bereikte het signaalstabiliteitspercentage 99,6%, zonder onderbrekingen, frequentieverspringingen of ruisinterferentie.

4. Laag stroomverbruik en hoge winst voor een langere levensduur van de batterij

De antenneversterking is geoptimaliseerd tot 2,5 dBi, met een stralingsefficiëntie van ≥92%, waardoor de gevoeligheid van de signaalontvangst aanzienlijk wordt verbeterd, terwijl het energieverbruik extreem laag blijft. Koptelefoons die met deze antenne zijn uitgerust, kunnen de levensduur van de batterij met 12%–18% verlengen in de Wi-Fi-connectiviteitsmodus, waardoor de gebruikstijd van het apparaat effectief wordt verlengd.

5. Hoge compatibiliteit en eenvoudige installatie, zorgeloze massaproductie

Gestandaardiseerde structuur voor opbouwmontage, compatibel met geautomatiseerde SMT-plaatsingsprocessen, waardoor gemakkelijke installatie en stabiel solderen mogelijk is met een hoog rendement tot 99,8%. Ondersteunt massaproductie en grootschalige levering, en biedt ook aanpasbare pinconfiguraties, afmetingen en impedantieparameters voor verschillende hoofdtelefoonproductielijnen van verschillende merken.

Gedetailleerde technische specificaties

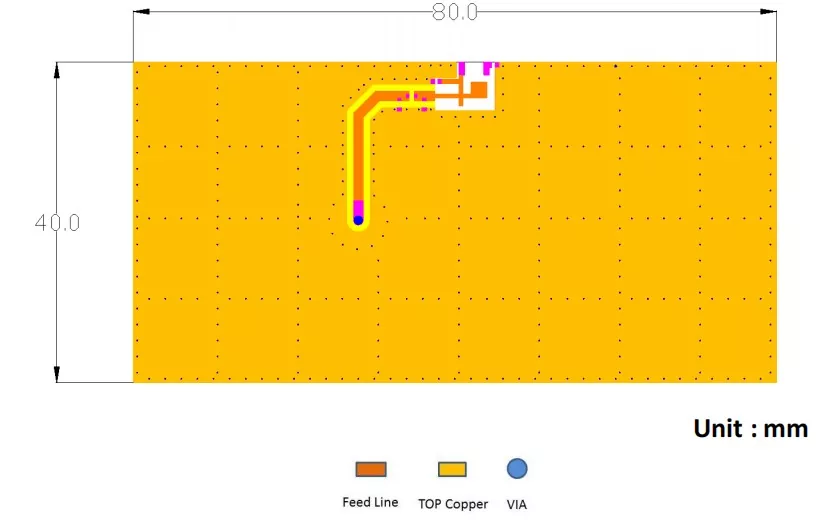

Aanbevolen afmetingen van de PCB-patroonevaluatiekaart

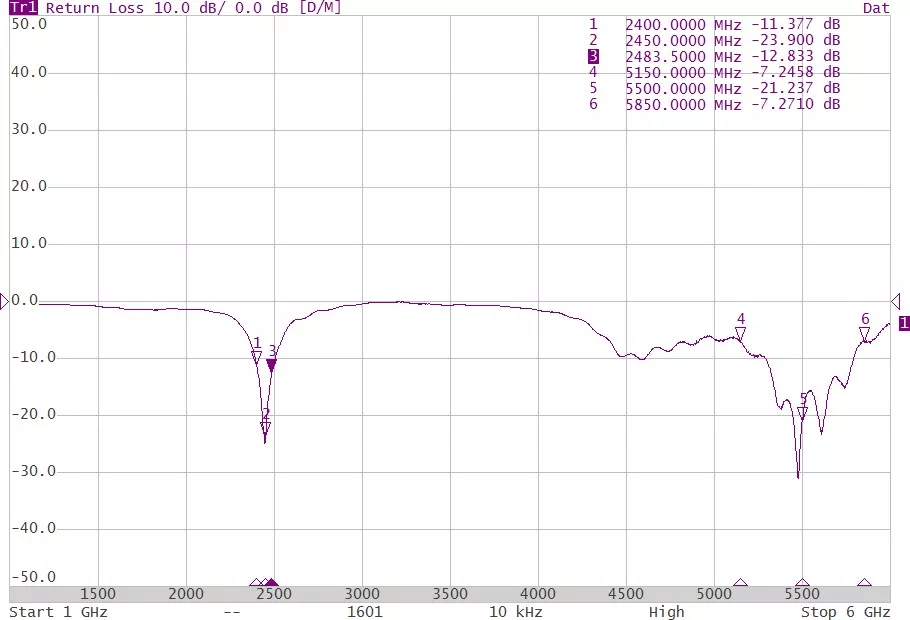

Meetresultaten Retourverlies

Productvoordelen vergeleken met concurrenten

Installatie- en gebruikshandleiding met illustraties

Deze WiFi-antenne voor hoofdtelefoons heeft een gestandaardiseerd ontwerp voor opbouwmontage, compatibel met geautomatiseerde SMT-plaatsing en handmatig solderen. Het is eenvoudig te installeren en zeer aanpasbaar, met duidelijke en duidelijke installatie-instructies:

1. Voorbereidingen vóór installatie

Reinig het installatiegebied van het moederbord van de oortelefoon om ervoor te zorgen dat het oppervlak vrij is van olie, stof en vuil. Zorg ervoor dat de vrije ruimte rond het moederbord minimaal 3 mm bedraagt, verwijderd van metalen onderdelen, batterijen en beschermkappen, om signaalinterferentie te voorkomen. Bereid gereedschap voor, zoals een soldeerstation met constante temperatuur, soldeerpasta en antistatische pincetten, en voer alle handelingen uit met de juiste antistatische voorzorgsmaatregelen.

2. Soldeerinstallatie voor opbouwmontage

Lijn de antenne nauwkeurig uit met het vooraf ingestelde kussentje op het moederbord en zet deze op zijn plaats vast met een antistatisch pincet. Gebruik een soldeerstation met constante temperatuur (waarbij de temperatuur wordt geregeld tussen 320 en 350 °C) voor handmatig solderen, of gebruik geautomatiseerde SMT-apparatuur voor batchmontage. Inspecteer na het solderen de soldeerverbindingen om er zeker van te zijn dat ze vol zijn, zonder koudsolderen, ontbrekende verbindingen of overbruggingen, waardoor een stabiele circuitconnectiviteit wordt gegarandeerd.

3. Positiebepaling en detectie

Zet de antenne vast in een open gedeelte van de oortelefoonbehuizing, waarbij u de metalen hoofdband en luidsprekereenheid vermijdt. Sluit het apparaat na de installatie aan om signaaltests uit te voeren en de WiFi-verbindingssnelheid, signaalsterkte en latentieparameters te controleren. Zodra er geen afwijkingen worden gedetecteerd, kan het apparaat normaal worden gebruikt.

4. Voorzorgsmaatregelen voor gebruik

Buig het keramische lichaam van de antenne niet tijdens de installatie, omdat dit de interne resonantiestructuur kan beschadigen. Vermijd het installeren van metalen onderdelen rond de antenne om signaalafscherming te voorkomen. Houd de antenne tijdens normaal gebruik uit de buurt van hoge temperaturen en vochtige omgevingen om de levensduur ervan effectief te verlengen.

Veelgestelde vragen

Vraag 1: Ondersteunt deze WiFi-antenne voor hoofdtelefoon WiFi 6?

A: Het product wordt volledig ondersteund en is compatibel met het volledige scala aan WiFi4-, WiFi5- en WiFi6-protocollen en biedt dual-band dekking over de 2,4GHz- en 5GHz-frequenties, waarmee wordt voldaan aan de hoogwaardige connectiviteitsvereisten van de nieuwste slimme draadloze hoofdtelefoons.

Vraag 2: Kan de antenne worden aangepast aan de afmetingen van het moederbord van de oortelefoon?

A: Ondersteunt volledige dimensionale aanpassingen, inclusief grootte, pintype, impedantieparameters, stralingshoek en compatibiliteit met frequentiebanden. Het R&D-team kan snel oplossingen ontwikkelen en prototypes produceren om te testen op basis van de apparatuurstructuur van de klant.

Vraag 3: Hoe lang is de productgarantie en hoe worden kwaliteitsproblemen afgehandeld?

A: Alle producten worden geleverd met een garantie van één jaar. Elke eenheid ondergaat een volledige inspectie voordat deze de fabriek verlaat. In geval van niet door de mens veroorzaakte kwaliteitsproblemen kunnen klanten genieten van gratis vervanging of reparatie. Voor batchdefecten zijn volledige terugbetalingen en omruilingen mogelijk, waardoor een uitgebreide bescherming van de rechten van de klant gedurende het hele proces wordt gegarandeerd.

Vraag 5: Bent u een directe fabrieksleverancier en ondersteunt u internationale handelsorders?

A: Wij zijn een directe fabriek en fabrikant van WiFi-koptelefoonantennes, zonder tussenpersonen. We beschikken over volledige exportkwalificaties en hebben langdurige ervaring met het afhandelen van wereldwijde handelsorders, het verstrekken van volledige douane-inklaring en certificeringsdocumentatie.
