Flexibele hoofdtelefoonantennes zijn miniatuur RF-zendontvangercomponenten die flexibele PI/LCP-substraten als basis gebruiken, met geleidende stralingspatronen die door etsen worden gevormd. Ze zijn speciaal ontworpen voor TWS Bluetooth-oordopjes, draadloze over-ear-oortelefoons en beengeleidingshoofdtelefoons met compacte interne holtes. In tegenstelling tot stijve PCB- of veerantennes bieden flexibele hoofdtelefoonantennes uitstekende buigbaarheid en ultradunne profielen, waardoor ze zich kunnen aanpassen aan de binnenwanden van oortelefoonbehuizingen, batterijzijden en onregelmatig gevormde oorstengels. Dit pakt effectief uitdagingen aan zoals de beperkte holteruimte en signaalobstructie veroorzaakt door metalen constructies.

Shenzhen Qianmu Communication Technology Co., Ltd., een in Shenzhen gevestigde antennefabrikant, vertrouwt op zijn eigen RF-laboratorium om de ontwerpoplossingen voor hoofdtelefoonantennes voortdurend te verfijnen en fungeert als een betrouwbare leverancier voor talloze hoofdtelefoonmerken.

Werkingsprincipe

Het zijn in wezen miniatuur planaire RF-stralingscomponenten. Hoogfrequente elektrische signalen van de draadloze audiomodule worden verzonden naar het stralingscircuit van de antenne, dat ze via elektromagnetische inductie omzet in elektromagnetische golven. Tegelijkertijd vangt de antenne externe elektromagnetische Bluetooth-golven op en zet deze weer om in elektrische signalen voor verzending naar de hoofdbesturingschip, waardoor bidirectionele overdracht van audiogegevens tussen smartphones en oortelefoons mogelijk wordt. Om de prestaties in oortelefoongebruiksscenario's te optimaliseren, hebben we het voedingspunt en het aardingsontwerp van de antenne verfijnd om signaalabsorptieverlies veroorzaakt door het menselijk hoofd te verminderen. Testcase uit de praktijk: voor dezelfde TWS-oordopjes verhoogde het vervangen van een standaard veerantenne door onze Qianmu flexibele hoofdtelefoonantenne de stabiele verbindingsafstand door een muur van 3,2 m naar 6,1 m, waardoor de kans op ontkoppeling met 72% werd verminderd (testgegevens verzameld in echovrije kamer met echte menselijke slijtage; testrapporten beschikbaar op aanvraag).

Lijst met compatibele apparaten

Deze flexibele hoofdtelefoonantenne is breed compatibel met verschillende draadloze audioterminals:

1. TWS echte draadloze Bluetooth-oordopjes (in-ear, semi-in-ear)

2. Bluetooth-hoofdtelefoon met open achterkant, hoofdtelefoon met luchtgeleiding

3. Draadloze oortelefoons met beengeleiding, Bluetooth-hoofdtelefoons met nekband

4. Extra audio-ontvangsthoofdtelefoon, draadloze hoofdtelefoon in hoortoestelstijl

5. Compacte draagbare draadloze hoofdtelefoon met ingebouwde modificatieoplossing

Belangrijkste verkoopargumenten

1. Ultradun en flexibel, ontworpen om te passen bij de extreme stapeling van oordopjes

Verkrijgbaar in diktes van 0,12–0,3 mm, met een minimale buigradius van ≤1,5 ​​mm, ondersteunt het tienduizenden buigcycli zonder koperscheuren of delaminatie. Het kan worden geplakt op oortelefoonstengels, batterijzijden of gebogen binnenwanden van behuizingen, waardoor er geen platte PCB-gebieden meer nodig zijn en constructeurs de grootte van de oortelefoon kunnen verkleinen.

Actuele foto: Antenne-buigtest met meerdere hoeken in realtime

2. Stabiele RF-prestaties verminderen verbroken verbindingen en vertraging

Het Qianmu Communications RF-team voltooide de simulatie van impedantie-matching eerder dan gepland, waardoor een hoofdtelefoonantenne VSWR ≤1,8 en een hoge signaalstralingsefficiëntie werden bereikt. Dit vermindert effectief signaalverzwakking veroorzaakt door hoofdobstructie tijdens het dragen, waardoor het stotteren van audio tijdens hardloop- en woon-werkscenario's wordt verminderd.

3. Uitgerust met zelfklevende achterkant op hoge temperatuur voor eenvoudige geautomatiseerde montage

De achterkant van de antenne is voorzien van een dubbelzijdige kleeflaag die bestand is tegen hoge temperaturen, waardoor een snelle en veilige bevestiging mogelijk is door simpelweg de beschermfolie af te pellen - geen clips of schroeven nodig. Dit ontwerp is ideaal voor snelle montage op fabrieksproductielijnen, waardoor de arbeidstijd tijdens de installatie wordt verminderd.

4. Hoog maatwerk (voordeel van directe levering in de fabriek)

Als Chinese fabrikant van hoofdtelefoonantennes ondersteunen we maatwerk van 外形轮廓 (外形), frequentiebandafstemming (voornamelijk 2,4 GHz Bluetooth, uitbreidbaar), kabellengte, terminaltype (U.FL, vertinde contacten) en substraatmateriaal (PI voor economy-grade / LCP voor high-end). Wij bieden monsterproductie voor kleine batches en betrouwbare leveringstermijnen voor bestellingen van grote volumes.

5. Strenge kwaliteitscontrole, hoge consistentie

Elke batch oortelefoonantennes ondergaat bemonstering en testen in een echovrije RF-kamer, evenals cyclische testen op hoge en lage temperaturen en buigverouderingstests, waardoor variaties in batchprestaties worden geëlimineerd en ze geschikt worden gemaakt voor massaproductie van merkoortelefoons op de lange termijn.

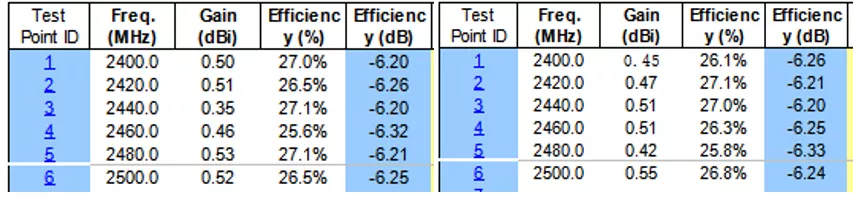

Technische specificaties

Flexibele hoofdtelefoonantenne versus gewone antenneoplossingen in de industrie

Veel hoofdtelefoonfabrikanten worstelen met het selecteren van antennes, verscheurd tussen veerantennes, stijve PCB-antennes en keramische antennes. Gebaseerd op praktijktesten bij duizenden hoofdtelefoonprojecten, hebben we een duidelijke en intuïtieve vergelijking samengesteld:

Als uw oordopjes een beperkte interne ruimte hebben, onregelmatige behuizingsvormen of een hoge consistentie bij massaproductie vereisen, is een flexibele hoofdtelefoonantenne de optimale oplossing. Als originele fabrikant gevestigd in Shenzhen kan Qianmu Communications het antenneontwerp snel optimaliseren op basis van uw prototype.

RF echovrije kamertestapparatuur

Hoe u de juiste flexibele hoofdtelefoonantenne kiest

Veel inkoopingenieurs voor hoofdtelefoons maken vaak fouten bij het selecteren van modellen. Gebaseerd op jarenlange ervaring met leveranciersservice, zijn hier vier belangrijke selectiecriteria:

1. Geef prioriteit aan het bevestigen van de beschikbare interne ruimte in de oortelefoon en zorg voor 3D-tekeningen van de lengte, breedte, hoogte en structuur van de holte. Wij beoordelen de maximale antenneafmetingen en toegestane buigoppervlakken. Koop niet direct kant-en-klare standaardantennes, aangezien dit zeer waarschijnlijk tot slechte signaalprestaties zal leiden.

2. Definieer doelstellingen voor milieugebruik duidelijk. Voor producten die gericht zijn op sport- en outdoor-hoofdtelefoons, selecteert u versies die zijn geoptimaliseerd voor buigweerstand en trillingsweerstand; voor exportproducten: bevestig vooraf de milieucertificeringsvereisten van de doelmarkt.

3. Besteed aandacht aan ondersteunende diensten voor RF-afstemming. Het simpelweg kopen van een flexibele hoofdtelefoonantenne garandeert geen bruikbaarheid! Zonder de juiste afstemming en afstemming van de antenne kunnen zelfs de beste materialen resulteren in prestatieachterstand. Kies een fabrikant met interne RF-ingenieurs, in plaats van slechts een tussenpersoon.

4. Stuur ons een monster om te testen voordat u de officiële bestelling plaatst. We zullen prototype-antennes produceren die ter plaatse door de klant kunnen worden getest. De massaproductie zal pas beginnen na succesvolle tests, waardoor de ontwikkelingsrisico's tot een minimum worden beperkt.

Veelgestelde vragen

Vraag 1: Ondersteunt de oortelefoonantenne aangepaste afmetingen?

A: Ja, wij ondersteunen maatwerk. Als fabriek kunnen we de externe afmetingen, de kabellengte en het terminaltype vormgeven en aanpassen aan de interne structuur van de oortelefoon. U kunt 2D-/3D-tekeningen aanleveren, wij evalueren het ontwerp en produceren monsters.

Vraag 2: Wat is de minimale bestelhoeveelheid (MOQ) voor oortelefoonantennes?

A: Standaard oortelefoonantennes op voorraad met lage MOQ; aangepaste monsters beschikbaar in kleine hoeveelheden, en MOQ voor massaproductiebestellingen kunnen worden onderhandeld. Voor vragen kunt u gerust contact opnemen met ons verkoopteam.

Vraag 3: Kunt u een antenne-RF-testrapport verstrekken?

EEN: Ja. Elke batch producten wordt geleverd met fabriekstestgegevens, en op verzoek van de klant kunnen we ook inspectierapporten van derden verstrekken, waardoor volledige traceerbaarheid van de documentatie wordt gegarandeerd.

Vraag 4: Kan de oortelefoonantenne compatibel zijn met een Bluetooth 5.3-module?

EEN: Volledig compatibel. De flexibele hoofdtelefoonantenne werkt in de standaard 2.4G ISM-band en is compatibel met de volledige serie Bluetooth 5.0/5.1/5.2/5.3 audiomodules.

Vraag 5: Welke documenten kunnen worden verstrekt voor productexport?

A: We kunnen proforma-facturen, paklijsten, RoHS- en CE-rapporten, bedrijfslicenties en andere documenten verstrekken om te voldoen aan de douane-inklaringsvereisten in verschillende landen.
