Paneelantenne

Wat is een directionele flatpanelantenne?

Onze 14DBI aan de muur gemonteerde directionele flatpanelantenne is een gerichte stralingsantenne met hoge versterking en smalle bundel, speciaal ontworpen voor WiFi-netwerken over lange afstanden binnenshuis, signaalontvangst van basisstations buitenshuis en draadloze signaalversterkingstechniek. Conventionele omnidirectionele antennesignalen worden 360° verspreid en de transmissieafstand is beperkt; Directionele antennes vertrouwen op hun achterreflectoren om radiofrequentiesignalen te verzamelen en radiofrequentie-energie in één richting te concentreren, waardoor de transmissiemogelijkheden over lange afstanden aanzienlijk worden verbeterd. Onze in massa geproduceerde dual-purpose antenne voor binnen en buiten is voorzien van een geïntegreerde, afgedichte plastic behuizing, is water- en stofdicht, ondersteunt wandmontage, is compatibel met GSM, 4G, 5G, WiFi dual-band, 433 Internet of Things laagfrequente multi-band, wordt standaard geleverd met RG58 low-loss feeder en heeft twee gemeenschappelijke RF-connectoren, SMA interne pin en N male. Het is de flat-panel antenne-oplossing met de hoogste dekking in communicatie-engineering en iot-projecten.

Hoe de antenne werkt

Veel klanten gaan er ten onrechte van uit dat het flatpanel-ontwerp alleen voor het uiterlijk bedoeld is. De directionele flatpanelantenne bereikt echter gerichte signaaloverdracht en -ontvangst via de interne meerlaagse structuur. Het werkingsprincipe kan worden geverifieerd via professionele testapparatuur, waaronder vectornetwerkanalysatoren, RF-echoïsche kamers en elektromagnetische simulatieanalyse.

1. Oscillatorstraling en metaalreflectorbundelfocusprincipe

De interne array-oscillator is verantwoordelijk voor het verzenden en ontvangen van RF-signalen. De metalen reflector achter de oscillator reflecteert signalen die naar achteren en zijwaarts in de voorwaartse richting worden uitgestraald, waardoor de bundelbreedte kleiner wordt en de signaalconcentratie verbetert. Dankzij deze structuur kan de antenne een hoge versterkingsprestatie van maximaal 14 dBi bereiken.

Gemeten vergelijking: Een standaard 3dBi omnidirectionele antenne biedt doorgaans een transmissieafstand van ongeveer 300 meter in een open omgeving, terwijl de 14dBi directionele antenne onder dezelfde omstandigheden een stabiele transmissieafstand van meer dan 1.200 meter kan bereiken.

2. Multi-band resonante bijpassende structuur

De interne oscillator maakt gebruik van een array-ontwerp met meerdere slots om een ​​brede frequentiecompatibiliteit te bereiken. Het ondersteunt meerdere draadloze frequentiebanden, waaronder 700-960MHz mobiele netwerken, 2,4GHz/5,8GHz WiFi en 433MHz IoT-toepassingen. Eén antenne kan verschillende draadloze apparaten ondersteunen zonder frequente vervanging, waardoor de voorraadkosten worden verlaagd en het engineeringbeheer wordt vereenvoudigd.

3. Signaaloverdracht met laag verlies met RG58 voedingskabel

De antenne maakt gebruik van een RG58 coaxiale voedingskabel met een dubbellaagse afschermingsstructuur om signaalverlies tijdens de transmissie te verminderen. Zelfs bij langere kabelinstallatieafstanden blijft de staande golfverhouding stabiel, waardoor aanzienlijke signaalverzwakking als gevolg van bedrading over lange afstanden wordt voorkomen.

4. Anti-interferentie ontwerp voor buitenbescherming

De behuizing is gemaakt van vlamvertragend ABS-materiaal en beschikt over een afgedichte structuur om interne componenten te beschermen tegen regen, stof en industriële elektromagnetische interferentie. Dit ontwerp voorkomt oxidatie van de oscillator en het afwijken van de signaalprestaties tijdens langdurig gebruik buitenshuis.

Veelgestelde vragen

Vraag 1: Kunnen de voedingslengte en de RF-connector van een directionele flatpanelantenne worden vervangen?

A: Maatwerk wordt ondersteund. Standaard antennefeeders kunnen worden aangepast aan elke lengte van 1 meter tot 15 meter. Connectoren SMA mannelijk en vrouwelijk, N-kop, BNC kunnen indien nodig worden vervangen. Voor grote bestellingen kan het LOGO op de schaal worden gezeefdrukt voor aanpassing.

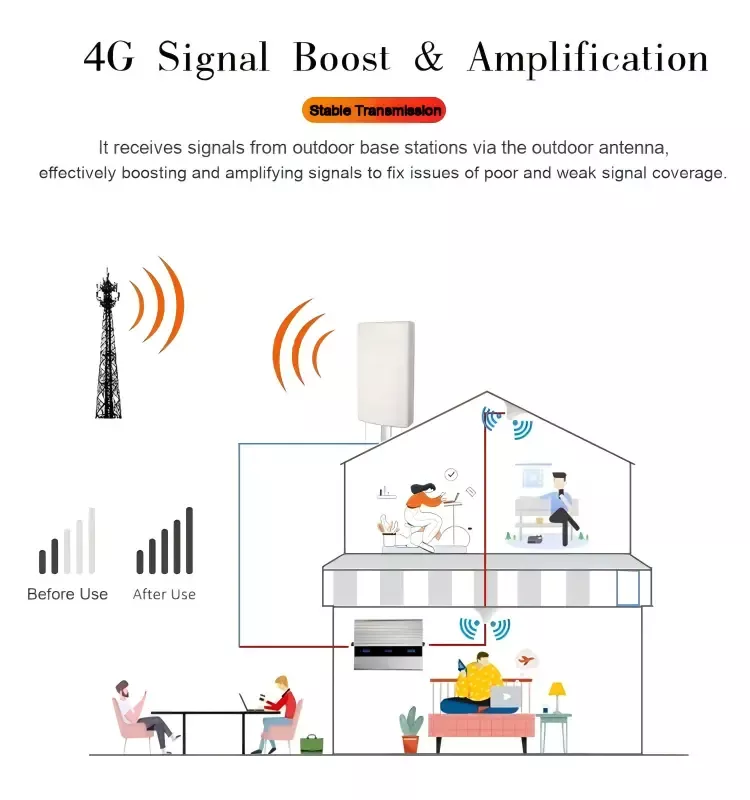

Vraag 2: Kan deze flatpanelantenne zowel als 4G-signaalversterker als als WiFi-brug worden gebruikt?

EEN: Precies. Onze antenne bestrijkt meerdere banden GSM/4G/5G/2.4G/5.8G en is compatibel met signaalversterkers, draadloze bruggen en 433 iot-datatransmissieapparaten. Eén set antennes is compatibel met meerdere technische apparaten.

Vraag 3: Zullen metalen wanden en staalconstructies de antennesignalen beïnvloeden?

A: Metalen platen kunnen radiofrequentiesignalen reflecteren en afschermen. Bij installatie moet het voorste stralingsoppervlak van de antenne grote metalen afschermingen vermijden. Als het onmogelijk is om dit te vermijden, kan een extra antenne worden toegevoegd om signalen op verschillende punten te ontvangen, en kunnen ingenieurs een puntafstellingsplan opstellen.

Vraag 4: Hoe los ik het probleem op dat de feederverbinding gevoelig is voor binnendringend water en kortsluiting bij langdurig buitengebruik tijdens het regenseizoen?

A: Wikkel na de installatie waterdichte elektrische tape rond de metalen verbindingspositie. De op een paal gemonteerde buitenantenne kan ook worden aangepast met een verbeterde waterdichte verbinding om volledig te voorkomen dat regenwater de verbinding erodeert.
